VZM500 (VZM5) ซีรีส์ วาล์วควบคุมด้วยกลไก 5/2 ทาง

วีแซดเอ็ม500 (VZM5) Series วาล์วควบคุมด้วยกลไก 5/2 ทาง | วาล์วควบคุมนิวเมติกซีลยืดหยุ่นไหลปานกลาง

ยี่ห้อ: SOLH โดย Richge Technology | วาล์วนิวแมติกส์กระตุ้นด้วยกลไก 5 พอร์ตที่รองรับ SMC

1. ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH VZM5 (VZM500) คือ aวาล์วควบคุมทางกล 5/2 ทิศทางขนาดกลาง เข้ากันได้กับมาตรฐาน SMC อย่างสมบูรณ์ ใช้โครงสร้างซีลยางยืดหยุ่นที่มีความน่าเชื่อถือสูง มีคุณสมบัติการซีลที่มั่นคง การตอบสนองที่รวดเร็ว และประสิทธิภาพการไหลปานกลางที่ยอดเยี่ยม โดยมีค่า Cv สูงถึง 0.6 มาพร้อมกับพอร์ต Rc1/8 มาตรฐานและหัวแอคชูเอเตอร์เสริมที่สมบูรณ์ รองรับการทริกเกอร์ขีดจำกัดทางกลไก การควบคุมการเขย่าเบา ๆ แบบแมนนวล และการเชื่อมต่อวงจรความปลอดภัย ด้วยการติดตั้งแบบวางเท้าที่ยืดหยุ่นและการติดตั้งท่อร่วมแบบรวม ความทนทานความถี่สูง และการปรับแรงดันได้กว้าง จึงทำหน้าที่เป็นโมเดลกระแสหลักมาตรฐานสำหรับการซิงโครไนซ์กระบอกสูบคู่ การสลับวงจรนิวแมติก และการควบคุมขีดจำกัดทางกลในสายการผลิตอัตโนมัติ

2. ข้อมูลจำเพาะทางเทคนิคหลัก

3. คำจำกัดความของพอร์ตและโหมดวงจร

  3.1 โหมดมาตรฐาน 5/2 ทิศทาง (การควบคุมแบบคู่ / การควบคุมแบบกลไก)

     1(P) = พอร์ตจ่ายอากาศ, 2(A) = พอร์ตเอาต์พุตเชิงบวก, 3(B) = พอร์ตเอาต์พุตย้อนกลับ, 4(EXH) = พอร์ตไอเสีย, 5(EXH) = พอร์ตไอเสีย ตระหนักถึงการสลับแบบสองทิศทางและการระบายออกอย่างรวดเร็วของแอคชูเอเตอร์แบบนิวแมติก

  3.2 โหมดเสริม 5/3 ทิศทาง (ตำแหน่งตรงกลาง)

     ตัวเลือกแบบปิดตรงกลางและแบบระบายแรงดันตรงกลาง ปรับได้อย่างแม่นยำตามการวางตำแหน่งแบบนิวแมติก การรักษาแรงดัน และข้อกำหนดการควบคุมจังหวะที่แม่นยำ

  3.3 ข้อกำหนดพอร์ตนำร่อง

     พอร์ตนำร่อง EXH ใช้เกลียว M5 × 0.8 รุ่นนำร่องภายนอกรองรับการควบคุมแหล่งอากาศอิสระ เหมาะสำหรับการควบคุมนิวแมติกแบบรวมศูนย์และสถานการณ์การจับคู่ลูปการไหลขนาดใหญ่

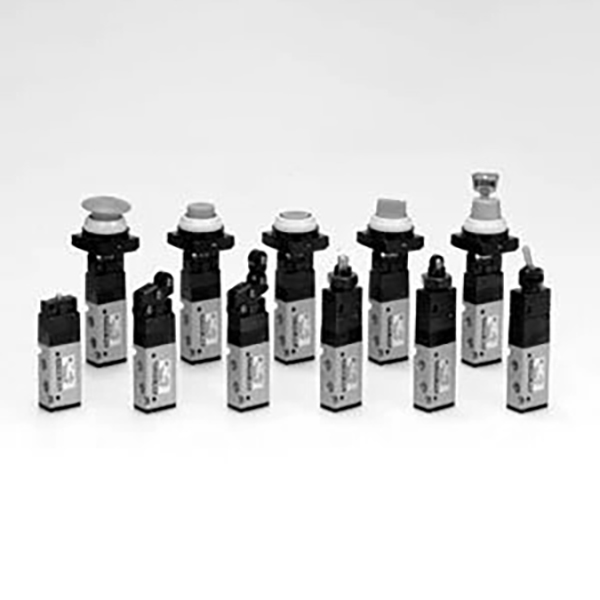

4. ตัวเลือกหัวแอคชูเอเตอร์แบบเต็มซีรี่ส์

5. กฎการเข้ารหัสโมเดลและโมเดลทั่วไป

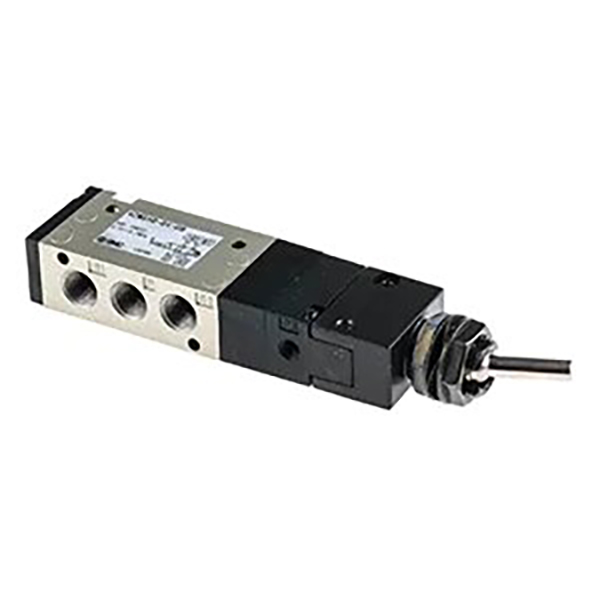

  5.1 การตีความโมเดล (ตัวอย่าง: VZM550-01-08)

     • VZM550: วาล์วกลไกพื้นฐานซีลยืดหยุ่นแบบมาตรฐาน 5/2 ทาง

     • รหัสพอร์ต: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • รหัสตัวกระตุ้น: 08=คันโยกสลับ; 01=คันโยกลูกกลิ้ง; 30=ปุ่มกด; 37=แบบผลักดึง

     • คำต่อท้ายเพิ่มเติม: -L=พร้อมขายึด; -3=แบบ 5/3 ทาง; P=ประเภทไพล็อตภายนอก

  5.2 รุ่นมาตรฐานขายดี

     • VZM550-01-01: 5/2 ทิศทาง คันบังคับลูกกลิ้งพื้นฐาน พอร์ต Rc1/8 เหมาะสำหรับสถานการณ์ขีดจำกัดทางกลทั่วไป

     • VZM550-01-30: 5/2-way, ชนิดปุ่มกด, พอร์ต Rc1/8 เหมาะสำหรับการจ๊อกกิ้งอุปกรณ์แบบแมนนวลและการดีบัก

     • VZM550-01-37: 5/2 ทิศทาง แบบกดดึง พอร์ต Rc1/8 สำหรับการล็อคแบบแมนนวลและการควบคุมการทำงานผิดพลาด

     • VZM550-01-02: 5/2-way, คันโยกแบบลูกกลิ้งทิศทางเดียว, พอร์ต Rc1/8, การควบคุมขีดจำกัดการป้องกันการเด้งกลับแบบมืออาชีพ

6. ข้อดีของผลิตภัณฑ์หลัก

  6.1 มาตรฐานการไหลขนาดใหญ่ปานกลาง

     มาพร้อมกับพอร์ต Universal Rc1/8 และค่าสัมประสิทธิ์การไหล Cv=0.6 จับคู่วงจรนิวแมติกการไหลปานกลางได้อย่างสมบูรณ์แบบ ทำให้เกิดการทำงานแบบซิงโครนัสที่เสถียรของกระบอกสูบคู่และการเชื่อมต่อที่เชื่อถือได้ของแอคชูเอเตอร์หลายตัว

  6.2 การซีลยืดหยุ่นที่มีความเสถียรสูง

     ใช้โครงสร้างการซีลยืดหยุ่นแกนวาล์วยางแบบบูรณาการ โดยไม่มีการรั่วไหล การยึดแรงดันที่มั่นคง และความเร็วการตอบสนองที่รวดเร็ว มีอายุการใช้งานยาวนานและค่าบำรุงรักษาต่ำเป็นพิเศษภายใต้สภาพการทำงานทางอุตสาหกรรมทั่วไป

  6.3 โหมดทริกเกอร์ครอบคลุมเต็มรูปแบบ

     ตัวเลือกแอคชูเอเตอร์แบบสมบูรณ์ ได้แก่ โรลเลอร์ ลูกสูบ ก้านสลับ ปุ่ม และแบบพุชพูล ครอบคลุมขีดจำกัดทางกล การทริกเกอร์อัตโนมัติ การแก้ไขจุดบกพร่องด้วยตนเอง และการใช้งานอินเทอร์ล็อกเพื่อความปลอดภัย

 6.4 การติดตั้งที่ยืดหยุ่นหลากหลาย

     รองรับการติดตั้งขายึดแบบอิสระและการติดตั้งคลัสเตอร์แบบรวมท่อร่วม พอร์ต EXH แบบกำหนดเองสามารถต่อท่อสำหรับไอเสียได้ ปรับให้เข้ากับโครงร่างแผงหนาแน่นและพื้นที่การติดตั้งที่จำกัด

  6.5 ความทนทานทางอุตสาหกรรมความถี่สูง

     รองรับการทำงานแบบวงจรความถี่สูงสูงถึง 300c.p.m พร้อมทนต่อแรงกระแทกและการสั่นสะเทือนได้ดีเยี่ยม ปรับให้เข้ากับการทำงานอย่างต่อเนื่องของอุปกรณ์อุตสาหกรรมหนักในระยะยาวได้อย่างเสถียร

  6.6 การออกแบบที่ขยายได้สำหรับนักบินภายนอก

     โหมดควบคุมนักบินภายนอกเสริมทำให้สามารถควบคุมแหล่งอากาศจากระยะไกลและแบบรวมศูนย์ได้ ตอบสนองความต้องการที่ตรงกันของวงจรหลักที่มีการไหลขนาดใหญ่และระบบนิวแมติกแบบบูรณาการแบบอัตโนมัติ

7. สถานการณ์การใช้งานทั่วไป

     • การควบคุมแบบซิงโครนัสสองสูบ: รับประกันการทำงานร่วมกันแบบซิงโครนัสของกระบอกสูบคู่ในอุปกรณ์อัตโนมัติเพื่อปรับปรุงความสม่ำเสมอในการทำงาน

     • การสลับวงจรนิวแมติก: การสลับแคลมป์/ไม่แคลมป์ของจิ๊กและฟิกซ์เจอร์ การสลับสถานี และการควบคุมทิศทางของลูปนิวแมติก

     • การกระตุ้นขีดจำกัดทางกล: การกระตุ้นสัญญาณสโตรคในตำแหน่งและการป้องกันลูกโซ่ทางกลผ่านแอคทูเอเตอร์แบบคันโยก

     • การควบคุมการทำงานด้วยตนเอง: การดีบักอุปกรณ์ การเริ่ม/หยุดการเขย่าเบา ๆ ด้วยตนเอง และแผงควบคุมแบบแมนนวลผ่านปุ่มและแบบกดดึง

     • วงจรป้องกันความปลอดภัย: รีเซ็ตการหยุดฉุกเฉินและการป้องกันลูกโซ่ประตูนิรภัยพร้อมตัวกระตุ้นแบบล็อคได้และหัวเห็ด

     • อุตสาหกรรมระบบอัตโนมัติทั่วไป: การควบคุมตำแหน่งความถี่สูงและการเชื่อมต่อหลายแอคชูเอเตอร์สำหรับอุปกรณ์บรรจุภัณฑ์ การพิมพ์ และอุปกรณ์การผลิตอิเล็กทรอนิกส์

8. การเปรียบเทียบการเลือกรุ่นซีรีส์ VM

สรุปประโยคเดียว

     SOLH VZM500 (VZM5) ซีรีส์ 5/2-way วาล์วทางกลผสานรวมเข้าด้วยกันพอร์ตมาตรฐาน Rc1/8, อัตราการไหลขนาดใหญ่ปานกลาง Cv0.6, แอคชูเอเตอร์มัลติฟังก์ชั่นแบบเต็มซีรีส์ และโหมดการติดตั้งที่ยืดหยุ่นซึ่งเป็นส่วนประกอบหลักมาตรฐานสำหรับการควบคุมซิงโครนัสกระบอกสูบคู่อัตโนมัติและระบบสวิตช์วงจรนิวแมติก
