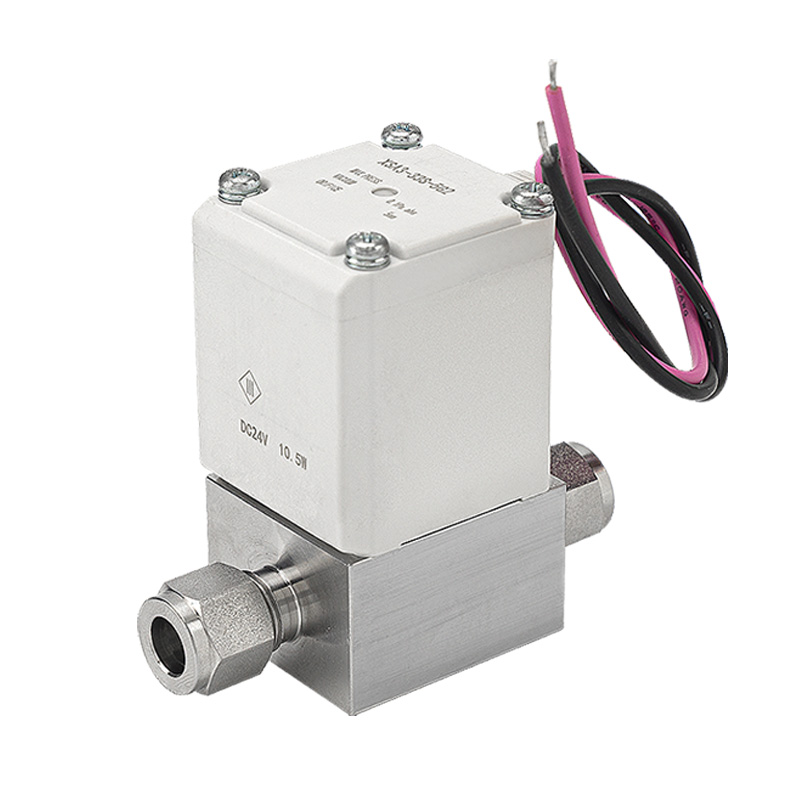

โซลินอยด์วาล์วสุญญากาศสูงแบบปกติปิดซีรีส์ XSA

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

1. การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ SOLH XSA เป็นโซลินอยด์วาล์วแบบปิดตามปกติ ออกแบบมาเป็นพิเศษสำหรับวงจรสุญญากาศสูงพิเศษ ทำให้สามารถควบคุมการเปิด-ปิดของอากาศและตัวกลางก๊าซเฉื่อยได้อย่างแม่นยำ โดดเด่นด้วยความทนทานต่อสุญญากาศสูง การรั่วไหลน้อยที่สุด โครงสร้างป้องกันการปนเปื้อนที่สะอาด และความเร็วตอบสนองที่รวดเร็ว โดยทำหน้าที่เป็นส่วนประกอบสุญญากาศหลักสำหรับอุปกรณ์กระบวนการที่มีความแม่นยำ รวมถึงเซมิคอนดักเตอร์ แผงเซลล์แสงอาทิตย์ จอ LCD เครื่องจักรทางการแพทย์และแปรรูปอาหาร

2. คุณสมบัติหลักที่สำคัญ

-- ความเข้ากันได้ของสุญญากาศสูงเป็นพิเศษ

     แรงดันสัมบูรณ์ในการทำงานขั้นต่ำอยู่ที่ 1×10⁻⁶ Pa ซึ่งเป็นไปตามมาตรฐานกระบวนการสุญญากาศที่สูงเป็นพิเศษอย่างเต็มที่ เพื่อรับประกันการกักเก็บสุญญากาศที่เสถียรและประสิทธิภาพการสูบที่รวดเร็วของระบบสุญญากาศ

-- การปิดผนึกอย่างแน่นหนาและการรั่วไหลที่ต่ำเป็นพิเศษ

     การรั่วไหลภายใน ≤ 1.3×10⁻⁹ Pa·m³/s; การรั่วไหลภายนอก ≤ 1.3×10⁻¹¹ Pa·m³/s ประสิทธิภาพการรั่วไหลต่ำแบบคู่จะรักษาระดับสุญญากาศของระบบให้คงที่ และขจัดความเสี่ยงจากก๊าซอันตรายที่หลบหนีออกจากสภาพแวดล้อมการทำงาน

-- ทำความสะอาดโครงสร้างที่ปรับให้เหมาะสมสำหรับอนุภาคต่ำ

     สปริงภายในรวมอยู่ในตัววาล์วเพื่อลดแรงเสียดทานของส่วนประกอบที่เคลื่อนไหวและการสร้างอนุภาค จับคู่สายการผลิตได้อย่างสมบูรณ์แบบตามข้อกำหนดเกรดห้องสะอาดที่เข้มงวด

- การใช้พลังงานต่ำและโครงร่างน้ำหนักเบา

     การใช้พลังงานคอยล์ลดลงถึง 25% เมื่อเทียบกับรุ่นก่อนหน้า น้ำหนักโดยรวมลดลงสูงสุด 18% (ขั้นต่ำ 0.41 กก.) การออกแบบที่ประหยัดพลังงานช่วยให้สามารถรวมเข้ากับเฟรมอุปกรณ์ที่มีความแม่นยำได้อย่างกะทัดรัด

- ตัวเลือกการเชื่อมต่อที่หลากหลาย

     มีรูปแบบการเชื่อมต่อสากลสองรูปแบบ: ข้อต่อซีลใบหน้า, ข้อต่อสวมอัดแบบเฟอร์รูล 1/4" และ 3/8" และเกลียว Rc/NPT ภายใน เข้ากันได้กับข้อกำหนดเฉพาะของท่อสุญญากาศมาตรฐานต่างๆ

-- ช่วงแรงดันไฟฟ้ากว้างและขั้วต่อไฟฟ้าที่หลากหลาย

     ครอบคลุมแรงดันไฟฟ้ากระแสหลัก รวมถึง DC24V, AC110V / AC220V รูปแบบการเดินสายไฟหลายรูปแบบ เช่น ขั้วต่อปลั๊กด่วน ขั้วต่อ DIN และทางเข้าท่อร้อยสาย ปรับให้เข้ากับระบบควบคุมอัตโนมัติกระแสหลักทั้งหมด

-- การรับรองทางอุตสาหกรรมที่มั่นคงและปลอดภัย

     คอยล์เกรดสารหน่วงไฟ UL94V-0; ผ่านการรับรองมาตรฐาน RoHS, CE, CAT.ES140-7B เหมาะสำหรับงานอุตสาหกรรมต่อเนื่องยาวนานต่อเนื่องยาวนาน

3. ตารางข้อกำหนดทางเทคนิคฉบับเต็ม

4. สถานการณ์การใช้งานทั่วไป

      --การผลิตเซมิคอนดักเตอร์: กระบวนการฉีดแก๊สในห้องและการควบคุมการเปิด-ปิดท่อสุญญากาศ

     -- สายการผลิต PV และ LCD: การสูบน้ำในห้องสุญญากาศสูงเป็นพิเศษและลูปการกักเก็บแรงดัน

     - อุปกรณ์ทางการแพทย์: เครื่องมือฆ่าเชื้อด้วยสุญญากาศและวงจรสุญญากาศในห้องปฏิบัติการวิเคราะห์

     -- อุตสาหกรรมอาหาร: บรรจุภัณฑ์สูญญากาศและเครื่องอบแห้งสูญญากาศ

     -- ห้องปฏิบัติการวิจัยทางวิทยาศาสตร์: อุปกรณ์ทดลองสุญญากาศสูงพิเศษและอุปกรณ์ทดสอบฟิสิกส์ของอนุภาค

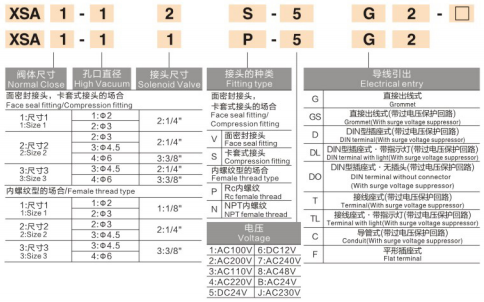

5. ตัวอย่างโมเดลและแนวทางการเลือก

5.1: รหัสรุ่นทั่วไป:XSA1-12S-5G2, XSA1-11P-5G2

5.2 จุดเลือกที่สำคัญ

      -- ยืนยันข้อกำหนดเกรดสุญญากาศ: ต้องการประสิทธิภาพสุญญากาศสูงพิเศษ 1×10⁻⁶ Pa (abs) หรือไม่

      -- เลือกประเภทการเชื่อมต่อท่อ: การปิดผนึกใบหน้า ข้อต่อปลอกโลหะ หรือเกลียวภายใน Rc/NPT

      - จับคู่แรงดันไฟฟ้าคอยล์และขั้วไฟฟ้า: ซีรีย์ DC24V หรือ AC; ปลั๊กด่วน / DIN / สายไฟท่อร้อยสาย

      -- ยืนยันขนาดพอร์ต: 1/4", 3/8" เพื่อตอบสนองความต้องการการไหลของระบบ

สรุปประโยคเดียว

     โซลินอยด์วาล์วสุญญากาศสูงแบบปิดปกติของ SOLH XSA รองรับการทำงานของสุญญากาศสูงพิเศษ 1×10⁻⁶ Pa โดยมีการรั่วไหลต่ำเป็นพิเศษ โครงสร้างภายในที่มีอนุภาคต่ำสะอาด และการเชื่อมต่อที่เปลี่ยนได้หลายรายการ ทำหน้าที่เป็นส่วนประกอบสวิตชิ่งที่เชื่อถือได้สำหรับกระบวนการทางอุตสาหกรรมสุญญากาศที่มีความแม่นยำทั้งหมด
