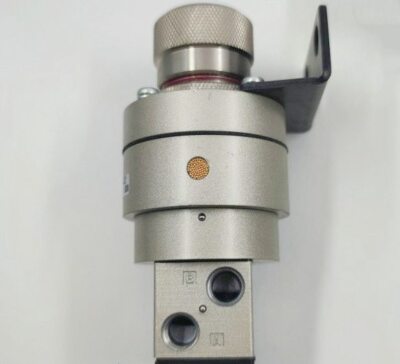

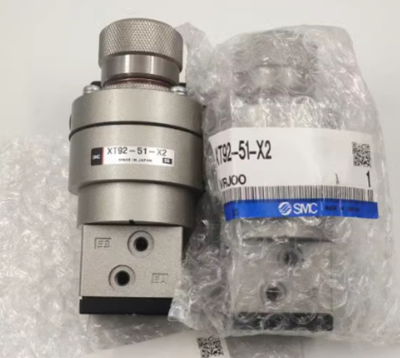

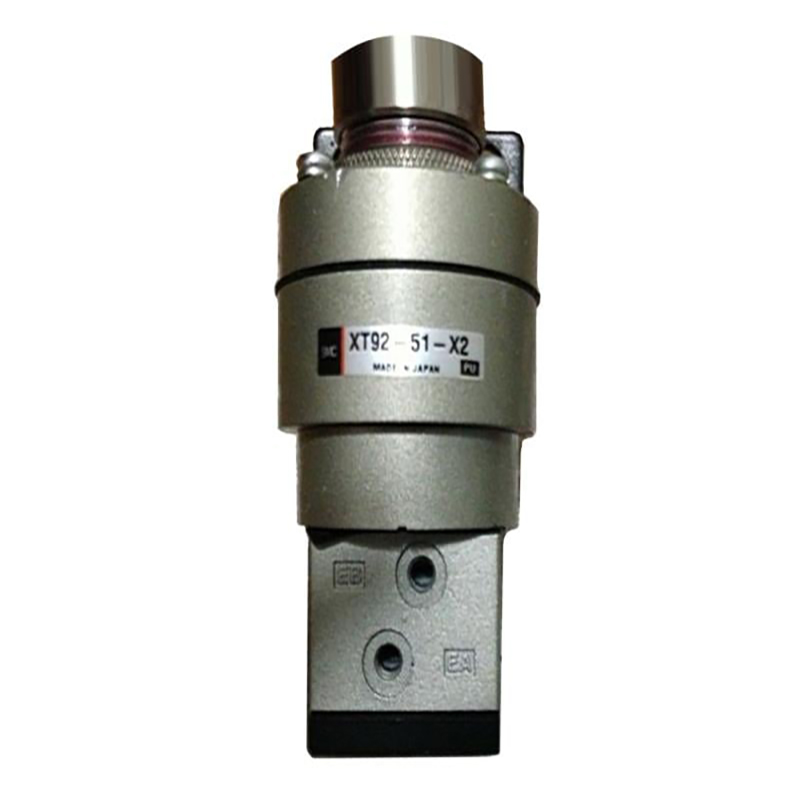

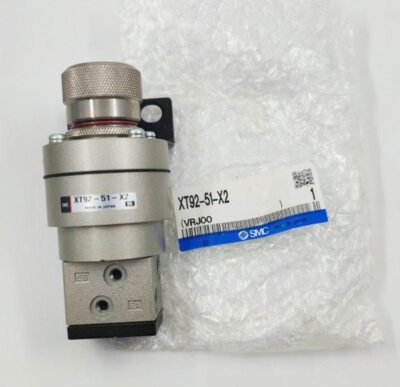

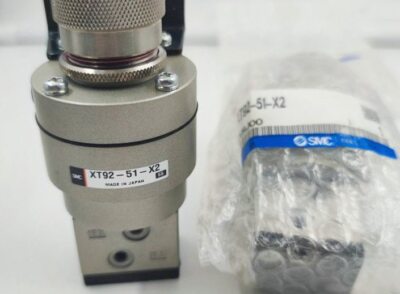

XT92-51-X2 วาล์วตรวจจับแรงดันที่แม่นยำ

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

ภาพรวมผลิตภัณฑ์

     XT92-51-X2 เป็นวาล์วพิเศษที่ปรับแต่งโดย UTC ภายใต้แบรนด์ SOLH Richge โดยพื้นฐานแล้วจะแตกต่างจากตัวควบคุมแรงดันที่มีความแม่นยำทั่วไป และทำหน้าที่เป็นวาล์วตรวจจับแรงดันคู่โดยเฉพาะสำหรับการป้องกันความปลอดภัยด้วยแรงดันต่ำและการสลับสัญญาณนิวแมติก หน่วยแบบกำหนดเองนี้ได้รับการพัฒนาสำหรับการกระตุ้นเกณฑ์ความดันและการควบคุมการเชื่อมต่อแบบสัญญาณคู่ในวงจรความปลอดภัยอัตโนมัติ

1. ข้อมูลจำเพาะทางเทคนิคหลัก (เข้ากันได้กับ SMC อย่างสมบูรณ์)

     --รุ่น: XT92-51-X2 เวอร์ชันพิเศษที่กำหนดเอง

     - ประเภทโครงสร้าง: วาล์วแรงดันคู่ตรวจจับแรงดันโดยตรง

     - เธรดพอร์ต: Rc1/8 เข้ากันได้กับอุปกรณ์ท่อ M5

     --สื่อที่เกี่ยวข้อง: ทำความสะอาดอากาศอัด

     - ช่วงแรงดันการสลับที่ปรับได้: 0.1 ~ 0.5 MPa

     --แรงดันใช้งานสูงสุด: 0.8 MPa

     --พิสูจน์ความดัน: 1.2 MPa

     --อุณหภูมิในการทำงาน: -5 ℃ ~ +60 ℃

     --น้ำหนักสุทธิ: ประมาณ. 300 ก

     - ฟังก์ชั่นหลัก: การตรวจจับเกณฑ์ความดัน, การเชื่อมต่อความปลอดภัยแรงดันต่ำ, การสลับสัญญาณวงจรอากาศคู่

2. เค้าโครงพอร์ตลอจิก 3/2-Way

     --P: พอร์ตทางเข้าของแหล่งจ่ายอากาศหลัก

     --A / B: พอร์ตเอาต์พุตสวิตชิ่งอิสระสองพอร์ต

     --R: พอร์ตไอเสียพร้อมตัวเก็บเสียงในตัว

     - ปุ่มปรับด้านบน: ตั้งค่าเกณฑ์ทริกเกอร์แรงดันที่กำหนดเอง (เช่น 0.4 MPa)

     --ตัวเลือกการติดตั้ง: การติดตั้งวงเล็บหรือการติดตั้งแผง

3. หลักการทำงาน

     เมื่อความดันของระบบเกินเกณฑ์ที่ตั้งไว้: อากาศจะไหลจากพอร์ต P ไปยังพอร์ต A ในขณะที่พอร์ต B เชื่อมต่อกับไอเสีย R เมื่อความดันของระบบต่ำกว่าเกณฑ์ที่กำหนดไว้ล่วงหน้า: อากาศจะไหลจากพอร์ต P ไปยังพอร์ต B ในขณะที่พอร์ต A เชื่อมต่อกับไอเสีย R วาล์วจะรับรู้ถึงการสลับเส้นทางอากาศอัตโนมัติที่เกณฑ์ความดันคงที่เพื่อให้การเชื่อมต่อที่ปลอดภัยและการควบคุมสัญญาณลอจิกแบบนิวแมติกสมบูรณ์

4. การเปรียบเทียบประสิทธิภาพ: ตัวควบคุมความแม่นยำของ XT92-51-X2 VS ARP / IR

5. สถานการณ์การใช้งานทั่วไป

     อินเตอร์ล็อคนิรภัยแรงดันต่ำ: สลับอุปกรณ์เป็นโหมดสแตนด์บายที่ปลอดภัยโดยอัตโนมัติเมื่อความดันอากาศลดลงต่ำกว่าค่าที่ตั้งไว้ การสลับการจ่ายอากาศอัตโนมัติแบบคู่: สลับไปยังแหล่งอากาศสำรองเมื่อความดันในท่อหลักล้มเหลว อินเตอร์ล็อคการอนุญาตให้ใช้แรงดันเครื่องจักร: จำกัดการเริ่มต้นอุปกรณ์จนกระทั่งความดันอากาศถึงเกณฑ์ที่ถูกต้อง หน่วยตรรกะนิวแมติกในตัว: แทนที่ชุดประกอบรวมของสวิตช์แรงดันและวาล์วโซลินอยด์ที่แยกจากกันเพื่อทำให้รูปแบบวงจรอากาศโดยรวมง่ายขึ้น

สรุปประโยคเดียว

     วาล์วตรวจจับแรงดัน SOLH XT92-51-X2 แบบกำหนดเองดำเนินการป้องกันแรงดันต่ำและการสลับเส้นทางอากาศตามเกณฑ์คงที่ เป็นส่วนประกอบลอจิกนิวแมติกพิเศษสำหรับวงจรอินเตอร์ล็อคเพื่อความปลอดภัย และไม่สามารถใช้สำหรับการควบคุมแรงดันที่แม่นยำอย่างต่อเนื่อง
