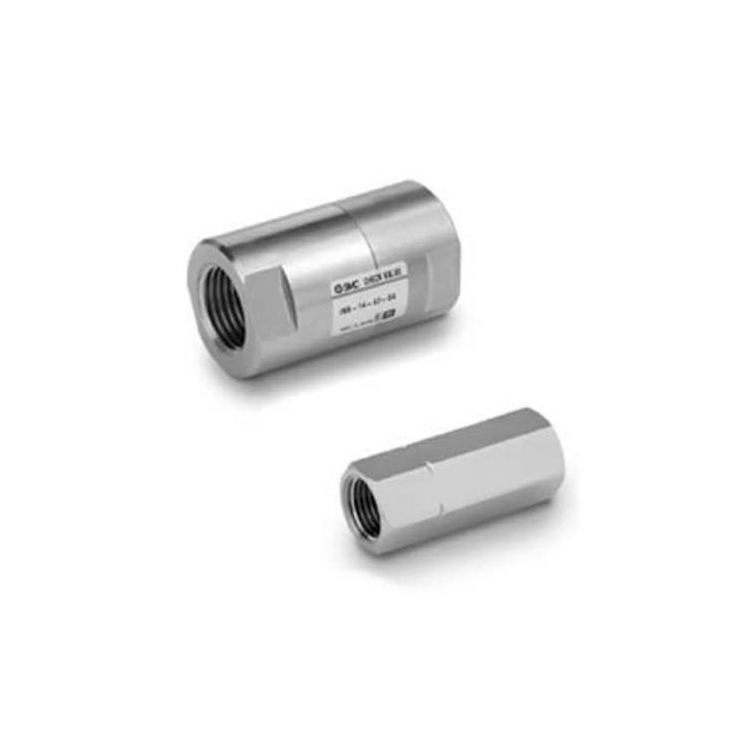

XTO674 / INA14 ซีรีส์ เช็ควาล์วแรงดันแคร็กต่ำ

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ SOLH XTO674 และ INA14 ใช้แพลตฟอร์มผลิตภัณฑ์ที่เหมือนกัน โดยมีแรงดันการแตกร้าวต่ำเป็นพิเศษและความเข้ากันได้แบบสอง-ปานกลางสำหรับอากาศอัดและน้ำ เช็ควาล์วแบบอินไลน์แบบเกลียวเหล่านี้ถูกนำไปใช้อย่างกว้างขวางเพื่อป้องกันการไหลย้อนกลับในวงจรสุญญากาศและระบบนิวแมติกทั่วไป และยังเหมาะสำหรับท่อส่งของเหลวและน้ำแรงดันต่ำอีกด้วย XTO674 มุ่งเน้นไปที่สภาพการทำงานที่อุณหภูมิต่ำ ในขณะที่ INA14 ครอบคลุมสถานการณ์อุตสาหกรรมมาตรฐานและทนต่อการกัดกร่อน

 การจำแนกรหัสรุ่นและกฎการตั้งชื่อ

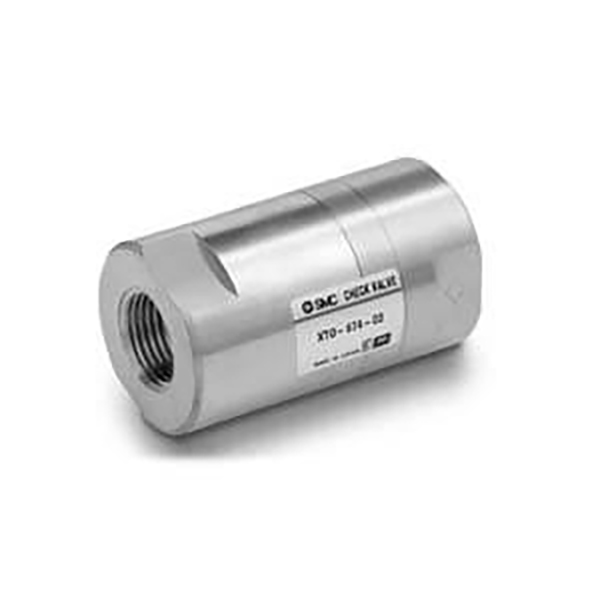

     -- XTO674: ตัวเครื่องทองเหลือง รุ่นทนอุณหภูมิต่ำ (-30 ℃ อุณหภูมิการทำงานขั้นต่ำ)

     -- INA14: ซีรีส์มาตรฐาน, ตัวเลือกทองเหลือง / ตัวเครื่องสแตนเลส SUS304, ช่วงอุณหภูมิปกติ (ขั้นต่ำ -5 ℃)

     -- คำจำกัดความส่วนต่อท้ายขนาดพอร์ต: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 ข้อมูลจำเพาะทางเทคนิคสากลที่ใช้ร่วมกัน

     -- แรงดันการแคร็ก: 0.01 MPa (0.1 บาร์) เกณฑ์ต่ำเป็นพิเศษซึ่งเหมาะสำหรับวงจรสุญญากาศและแรงดันต่ำ

     -- แรงดันพิสูจน์สูงสุด: 1.0 MPa

     - สื่อที่ใช้บังคับ: อากาศอัด, น้ำ, ก๊าซเฉื่อยที่เป็นกลางและของเหลวที่เป็นกลาง

  1. ช่วงอุณหภูมิในการทำงาน

     -- XTO674: -30 ℃ ~ + 80 ℃ (ทนต่อความเย็นจัด)

     -- INA14: -5°C ~ +80°C

  2. วัสดุซีลเสริม

     -- NBR (มาตรฐาน): สำหรับอากาศและน้ำสะอาด อุณหภูมิที่ใช้งานได้ -5 ~ 60℃

     -- FKM: ทนน้ำมันและทนอุณหภูมิสูงถึง 80 ℃

     -- CR: ทนต่อสภาพอากาศและทนต่อการขัดถู เป็นอุปกรณ์เสริมสำหรับซีรีส์ XTO674

  3. ตัวเลือกวัสดุตัววาล์ว

     -- XTO674: ตัวทองเหลืองแข็งเท่านั้น

     -- INA14: ทองเหลือง / สแตนเลส SUS304 (สแตนเลสส่วนที่เปียกกุญแจทั้งหมด)

ตารางเปรียบเทียบพารามิเตอร์รุ่นทั่วไป

ข้อดีของผลิตภัณฑ์หลักและขอบเขตการใช้งาน

 1. แรงดันการแตกร้าวต่ำเป็นพิเศษ 0.01MPa

     - การเปิดที่มั่นคงภายใต้สภาวะสุญญากาศ -0.1MPa หลีกเลี่ยงการสูญเสียสุญญากาศและการไหลย้อนกลับของถ้วยดูด / เครื่องกำเนิดสุญญากาศได้อย่างมีประสิทธิภาพ

  2. การปิดผนึกที่เชื่อถือได้แบบสองทิศทาง

     - การไหลไปข้างหน้าอย่างราบรื่น, การรั่วไหลแบบย้อนกลับเป็นศูนย์; ปกป้องปั๊มสุญญากาศ โซลินอยด์วาล์ว และกระบอกสูบจากความเสียหายที่เกิดจากแรงดันไฟกระชากย้อนกลับ

  3. โครงสร้างเกลียวแบบอินไลน์ขนาดเล็ก

     -- ติดตั้งโดยตรงภายในท่อโดยไม่มีขายึดเพิ่มเติม พอดีกับพื้นที่เค้าโครงอุปกรณ์แคบขนาดกะทัดรัดอย่างสมบูรณ์แบบ

 4. การออกแบบสากลแบบอากาศและน้ำแบบคู่

     -- ใช้งานได้กับทั้งวงจรนิวแมติกส์แห้งและท่อส่งน้ำของเหลวแรงดันต่ำ เพื่อลดประเภทสินค้าคงคลังของอะไหล่

 5. ความเข้ากันได้ของระบบสูญญากาศเต็มรูปแบบ

     -- เหมาะสำหรับอุปกรณ์ทดสอบสุญญากาศและลูปการไหลเวียนของสุญญากาศแรงดันลบแบบเป็นจังหวะ

แนวทางการติดตั้งและการเลือกรุ่น

  1. เครื่องหมายทิศทางการไหล: ลูกศร "→" ถูกพิมพ์บนตัววาล์วเพื่อระบุทิศทางการไหลปานกลาง การติดตั้งแบบย้อนกลับจะปิดกั้นทางเดินของของเหลวอย่างสมบูรณ์

  2. การจับคู่ขนาดพอร์ต: เลือก Rc1/8" ~ Rc1/2" ตามเส้นผ่านศูนย์กลางของท่อ Rc1/4" (ต่อท้าย 02) เป็นข้อกำหนดทั่วไปที่พบบ่อยที่สุด

  3.  กฎการเลือกสื่อและอุณหภูมิ

     -- สภาพการทำงานที่อุณหภูมิต่ำ / สุญญากาศ → เลือกซีรีส์ XTO674

     --  อากาศอุณหภูมิห้องธรรมดาและน้ำสะอาด → INA14 พร้อมซีล NBR
     -- สารที่มีน้ำมันหรือของเหลวอุณหภูมิสูง → INA14 พร้อมซีลยางฟลูออรีน FKM

  3. รูปแบบที่แนะนำของระบบสุญญากาศ

     -- ติดตั้งเช็ควาล์วระหว่างเครื่องกำเนิดสุญญากาศ ตัวกรอง และถ้วยดูด เพื่อป้องกันการไหลย้อนกลับของอากาศ และรักษาระดับสุญญากาศให้คงที่ระหว่างการทำงานเป็นระยะๆ

ข้อได้เปรียบด้านความสามารถในการแลกเปลี่ยนของ SOLH

     XTO674 และ INA14 ใช้ขนาดโดยรวม ขนาดพอร์ตเธรด และพารามิเตอร์ประสิทธิภาพหลักที่เหมือนกัน ซีรีส์ทั้งสองนี้สามารถแทนที่ข้ามไซต์ได้โดยตรงโดยไม่ต้องดัดแปลงไปป์ไลน์ ให้ประสิทธิภาพด้านต้นทุนที่เหนือกว่าเมื่อเปรียบเทียบกับรุ่นที่เทียบเท่าที่นำเข้า

สรุปประโยคเดียว

     เช็ควาล์วแบบเกลียวอินไลน์ SOLH XTO674 / INA14 ที่มีแรงดันการแตกร้าวต่ำเป็นพิเศษ 0.01MPa รองรับตัวกลางอากาศและน้ำคู่ ตัวทองเหลือง/สแตนเลสที่เป็นอุปกรณ์เสริม และวัสดุปิดผนึกหลายชนิด ให้การป้องกันการไหลย้อนกลับที่เชื่อถือได้สำหรับท่ออุตสาหกรรมแบบสุญญากาศ การแช่แข็งแบบแช่แข็ง ระบบนิวแมติกทั่วไป และของเหลวแรงดันต่ำ
