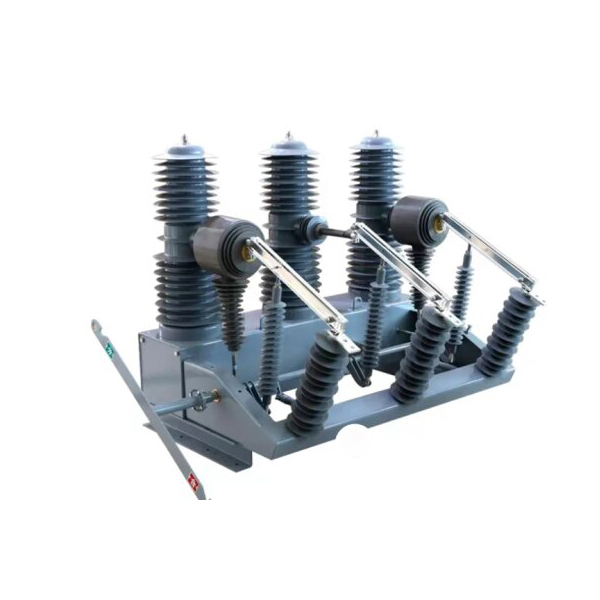

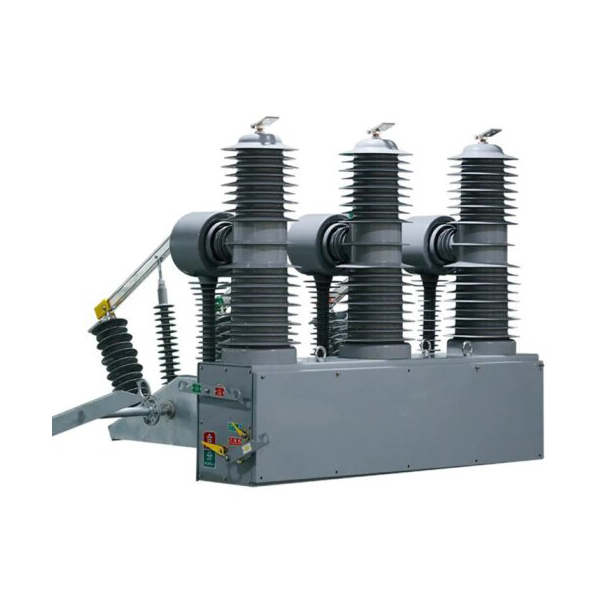

ZW32-40.5kV เสากลางแจ้งที่ติดตั้งวงจรเบรกเกอร์ 35kV Auto recloser

ZW32-40.5kV เสากลางแจ้งที่ติดตั้งวงจรเบรกเกอร์ 35kV Auto recloser

ZW32-40.5 ซีรี่ส์เบรกเกอร์สูญญากาศแรงดันไฟฟ้าสูงกลางแจ้งใช้ในระบบพลังงานสามเฟสด้วย AC 50Hz และแรงดันไฟฟ้าที่จัดอันดับ 35kV เป็นวิธีการแยกและรวมกระแสโหลดกระแสไฟฟ้าล้นและกระแสไฟฟ้าลัดวงจร เบรกเกอร์สามารถติดตั้งคอนโทรลเลอร์ reclosing เพื่อระบุลักษณะปัจจุบันและบรรลุ PT ที่มีการเปิดใหม่โดยอัตโนมัติหลายตัวซึ่งเป็นแหล่งพลังงานเพื่อให้กลายเป็นเบรกเกอร์วงจรอัจฉริยะที่มีแรงดันไฟฟ้าและเอาต์พุตสัญญาณปัจจุบันและสามารถควบคุมได้ โดย PT อิเล็กทรอนิกส์เพื่อให้พลังงานและสามารถทำให้ความล่าช้าของกระแสเกินความล่าช้าในกระแสการไหลเข้าการป้องกันคอมโพสิตสามขั้นตอนการลัดวงจรลัดวงจร

ZW32-40.5 เบรกเกอร์สูญญากาศแรงดันไฟฟ้าสูงกลางแจ้งส่วนใหญ่ประกอบด้วยขั้วที่ปิดผนึกในตัวหม้อแปลงกระแสไฟฟ้ากลไกการทำงานและกล่องกล่อง เบรกเกอร์ประเภทนี้มีขนาดเล็กและเปลือกของมันทำจากกล่องเหล็กคุณภาพสูง trasformers ปัจจุบันสามารถเลือกได้ตามความต้องการของผู้ใช้ ZW32-40.5 Breaker วงจรสูญญากาศแรงดันไฟฟ้าสูงกลางแจ้งและการจับคู่การควบคุมอัจฉริยะการทำงานของสวิตช์สามารถรับรู้ได้ในพื้นที่และยังสามารถใช้งานได้โดยการควบคุมระยะไกลผ่านอินเทอร์เฟซการสื่อสารข้อมูลอื่น ๆ ของเบรกเกอร์สามารถส่งไปยังศูนย์ควบคุม

คุณสมบัติ

(1) ZW32-40.5 ชุดผลิตภัณฑ์โดยรวมสำหรับประเภทเสาสามเฟสทั่วไปที่ติดตั้งอยู่บนกล่องกลไกจุดสิ้นสุดแบบไดนามิกของห้อง Interpter ผ่านแขนติดเชื้อแท่งผูกหุ้มฉนวนสำหรับเพลาเอาต์พุตของกลไกที่เชื่อมต่อ กลไกและก้านเชื่อมต่อที่เชื่อมต่อกับเบรกเกอร์อยู่ในกล่องกันน้ำ กลไกการส่งสัญญาณของเบรกเกอร์นั้นประกอบด้วยก้านเชื่อมต่อและแขนไม้คัทช์และปลายไดนามิกของห้อง Interpter นั้นเชื่อมต่อกับเพลาเอาท์พุทของกลไกการทำงานผ่านแขนไม้คัทช์ก้านผูกหุ้มฉนวนแท่งเชื่อมต่อและกลไกการดำเนินงาน การหมุนของเพลาเอาท์พุทถูกผลักดันให้ตระหนักถึงการสัมผัสแบบไดนามิกของห้องดับเพลิงเพื่อดำเนินการแยกและปิดการดำเนินการ

(2) ผลิตภัณฑ์ ZW32-40.5 Series ติดตั้งหม้อแปลงกระแสปัจจุบันแต่ละเฟสสามารถใช้ขดลวดสี่อันซึ่งใช้สองอย่างสำหรับการวัดสองแบบสำหรับการป้องกัน ตามความต้องการของลูกค้า 100: 5, 200: 5, 400: 5, 800: 5, 1,000: 5, 1600: 5 หม้อแปลงปัจจุบันสามารถติดตั้งได้

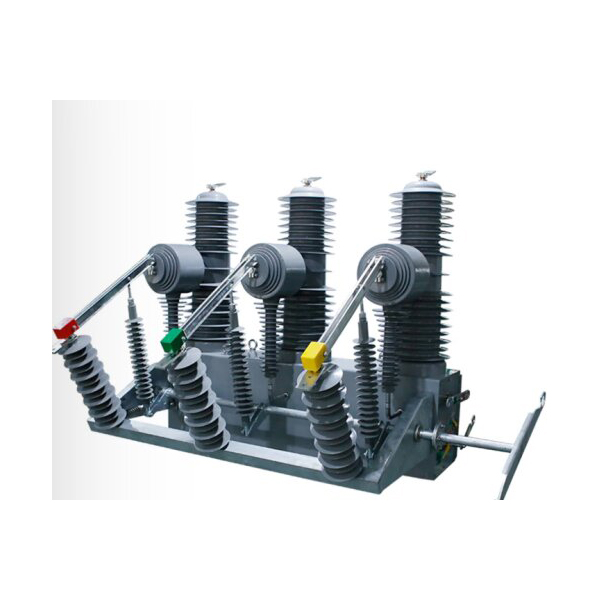

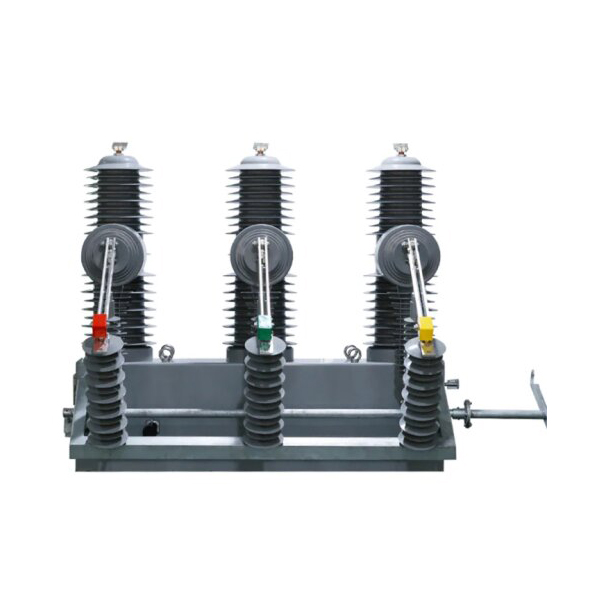

(3) สวิตช์ตัดการเชื่อมต่อสามารถเพิ่มเข้ากับด้านข้างของเบรกเกอร์เพื่อสร้างเบรกเกอร์สูญญากาศแรงดันไฟฟ้าสูงกลางแจ้งและอุปกรณ์ปิดการเชื่อมต่อสวิตช์แรงดันไฟฟ้าสูงกลางแจ้งซึ่งจะเพิ่มการเชื่อมต่อการเชื่อมต่อที่มองเห็นได้

ข้อมูลพื้นฐาน

พารามิเตอร์ทางเทคนิค

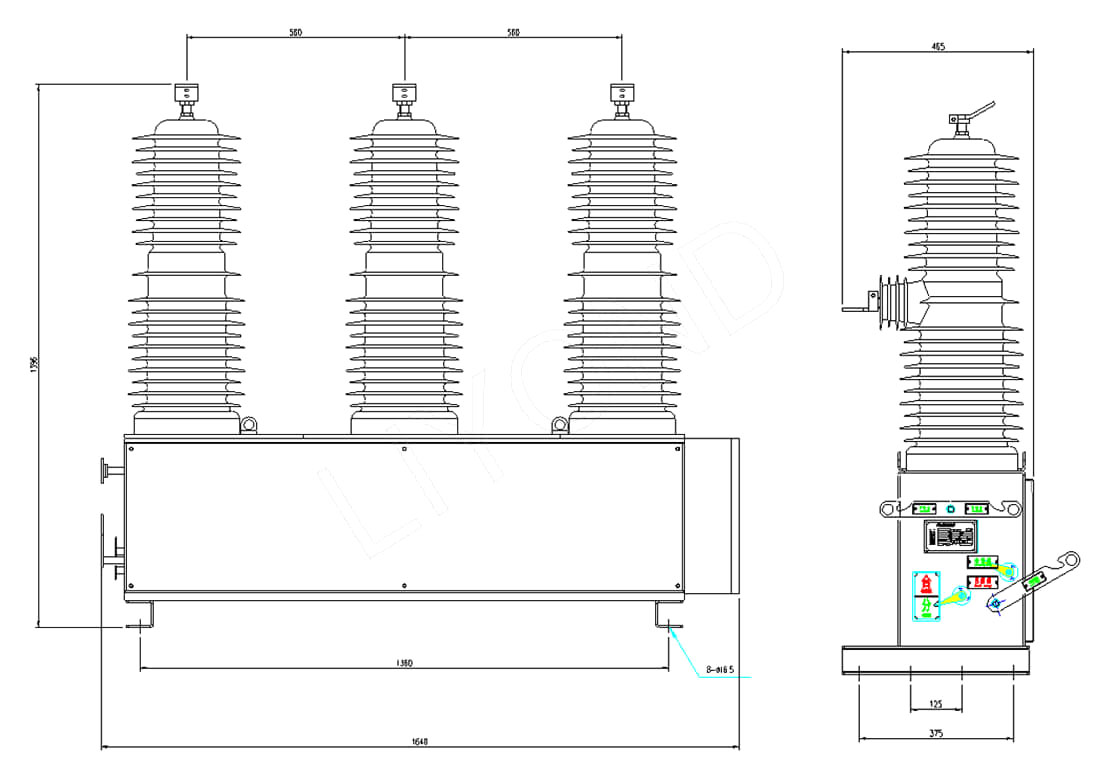

รูปวาดมิติ:

การอ้างอิง ZW32-40.5Dimensions

เมื่อสั่งซื้อโปรดระบุประเภทของผลิตภัณฑ์ชื่อปริมาณกระแสไฟฟ้าที่ได้รับการจัดอันดับกระแสไฟฟ้าลัดวงจรอัตราส่วนกระแสไฟฟ้าของหม้อแปลงปัจจุบันโหมดการทำงานและแรงดันไฟฟ้าทำงาน ฯลฯ

สภาพการทำงาน

1. อุณหภูมิอากาศโดยรอบ: -30 ℃ ~+60 ℃;

2. ระดับความสูง: ไม่เกิน 2,000 เมตร

3. ความเร็วลมไม่เกิน 34m/s;

¨การสั่นสะเทือนหรือการเคลื่อนไหวภาคพื้นดินจากภายนอกสวิตช์เกียร์และอุปกรณ์ควบคุมนั้นเล็กน้อย

4. ระดับมลพิษ: ระดับ IV;

5. อุณหภูมิการจัดเก็บ -40 ℃ ~+85 ℃

คำถามที่พบบ่อย

Q1: คุณเป็นผู้ผลิตหรือผู้ค้าหรือไม่?

A1: เราเป็นผู้ผลิตมืออาชีพชั้นนำ

Q2: รอบการจัดส่งของคุณยาวแค่ไหน?

A2: ขึ้นอยู่กับความต้องการและปริมาณของผลิตภัณฑ์ของคุณ โดยทั่วไปต้องใช้เวลา 5 ถึง 10 วันทำการสำหรับการจัดส่ง

Q3: บริการหลังการขายของคุณคืออะไร?

A3: เราสามารถตอบคำถามของผู้ใช้แก้ปัญหาได้ตลอด 24 ชั่วโมงและให้การสนับสนุนทางเทคนิคที่ครอบคลุมสำหรับผลิตภัณฑ์ทั้งหมดของเราทันที

Q4: คุณแก้ปัญหาคุณภาพได้อย่างไร?

A4: โปรดระบุภาพรายละเอียดของปัญหาคุณภาพ แผนกตรวจสอบด้านเทคนิคและคุณภาพของเราจะวิเคราะห์ เราจะให้ทางออกที่น่าพอใจภายใน 2 วัน

Q5: คุณยอมรับบริการที่กำหนดเองหรือไม่?

A5: เราให้บริการ OEM/ODM และสามารถพิมพ์โลโก้ของคุณบนผลิตภัณฑ์ ทีมงานด้านเทคนิคและใบเสนอราคามืออาชีพของเราสามารถจัดทำโครงการที่น่าพอใจตามภาพวาดและพารามิเตอร์ของคุณ
