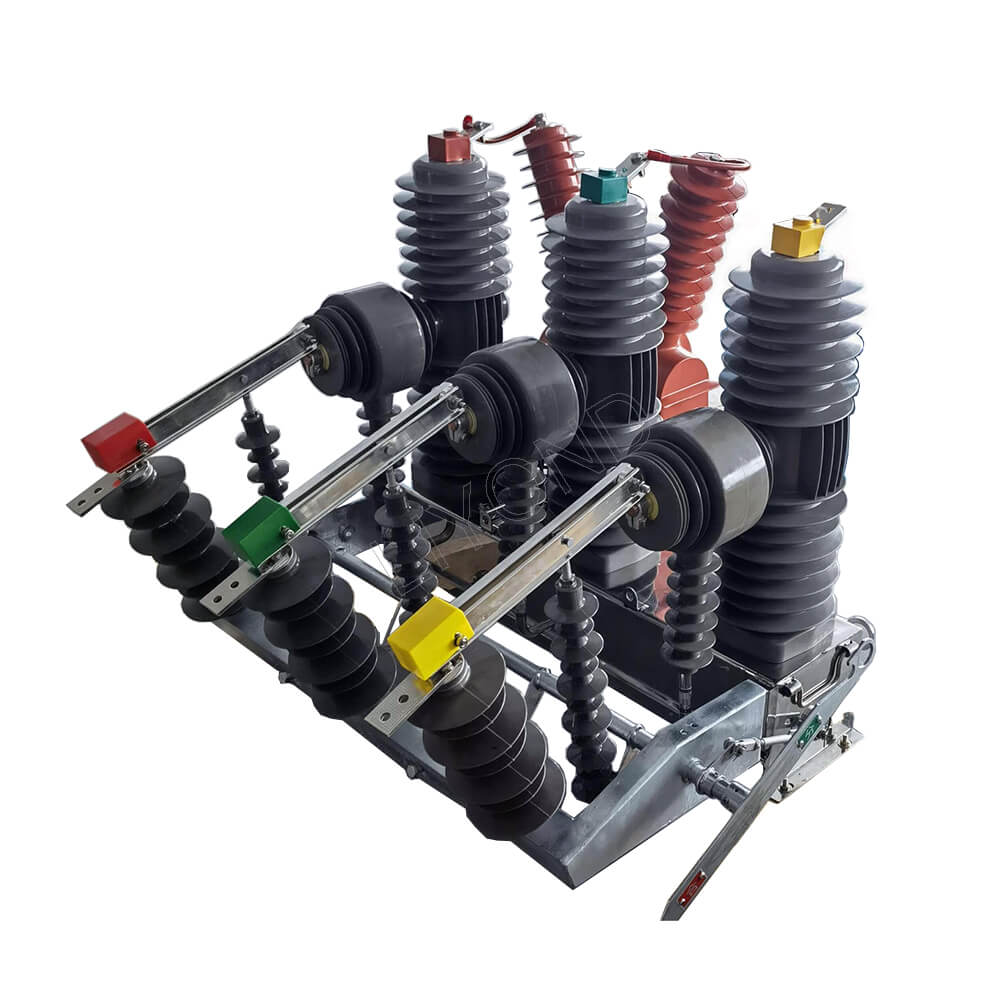

24kV กลางแจ้งแรงดันสูงอัจฉริยะสามเฟสเสาติดตั้งวงจรเครื่องดูดฝุ่น Auto recloser

24kV กลางแจ้งแรงดันสูงอัจฉริยะสามเฟสเสาติดตั้งวงจรเครื่องดูดฝุ่น Auto recloser

ZW32-24 ซีรี่ส์เบรกเกอร์สูญญากาศแรงดันไฟฟ้าสูงกลางแจ้งใช้ใน AC 50Hz, แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 24kV เบรกเกอร์สามารถติดตั้งคอนโทรลเลอร์ reclosing เพื่อระบุตัวตนของตัวตนทำลายลักษณะปัจจุบันและบรรลุการเปิดใหม่หลายครั้งหรือแยกความผิดพลาด PT ที่จัดเตรียมด้วยตนเองเป็นแหล่งพลังงานมันกลายเป็นเบรกเกอร์สมาร์ทวงจรสามารถควบคุมด้วยเอาต์พุต Signa ของแรงดันไฟฟ้าและกระแสไฟฟ้า PT อิเล็กทรอนิกส์ให้แหล่งจ่ายไฟและสามารถทำการป้องกันคอมโพสิตสามขั้นตอนของความล่าช้าในกระแสการไหลของกระแสไฟฟ้า

มันสามารถติดตั้งกลไกการทำงานของสปริงซึ่งมีฟังก์ชั่นพื้นฐานเช่นการทำลายและปิดกระแสโหลดกระแสไฟฟ้าโอเวอร์โหลดและกระแสไฟฟ้าลัดวงจร มันเป็นประเภทพื้นฐานของซีรี่ส์ ZW32-24 เบรกเกอร์และสวิตช์แยกสามารถรวมกันเพื่อสร้าง "เบรกเกอร์วงจรรวม" (ต่อไปนี้จะเรียกว่า "เบรกเกอร์วงจรรวม") ด้วยการแตกหักที่แตกต่างกัน บนสวิตช์ที่แยกได้ผู้ใช้สามารถเลือกที่จะใช้ปลอกหุ้มฉนวนยางซิลิโคนซึ่งมีลักษณะของฝนหิมะทรายและการต่อต้านมลพิษและการกัดกร่อนและสามารถหลีกเลี่ยงการแช่แข็งและออกซิเดชันของสวิตช์แยกได้อย่างมีประสิทธิภาพ

เบรกเกอร์สามารถใช้งานได้ด้วยสายฟ้าและสายฟ้าสามารถติดตั้งได้ทุกด้านของสายขาเข้าและขาออกตามข้อกำหนดของผู้ใช้

เบรกเกอร์สามารถติดตั้งคอนโทรลเลอร์ปัจจุบันของการไหลเข้าซึ่งมีฟังก์ชั่นของการหลบหนีการไหลและการแตกของกระแสเกิน: เบรกเกอร์วงจรสามารถติดตั้งด้วย 2 ถึง 3 การวัดหรือการวัดหม้อแปลง

คอนโทรลเลอร์ Recloser สามารถกำหนดค่าเป็นเบรกเกอร์วงจรอัจฉริยะประเภท recloser ประเภทพื้นฐานและคอนโทรลเลอร์การเปิดใหม่เหมาะสำหรับโอกาสในการเข้าถึงแหล่งจ่ายไฟที่ง่ายต่อการเข้าถึง ประเภท PT และตัวควบคุมบังเอิญเหมาะสำหรับโอกาสที่ไม่มีแหล่งจ่ายไฟ เบรกเกอร์วงจรอัจฉริยะเหมาะสำหรับแหล่งจ่ายไฟประเภทรังสีและระบบแหล่งจ่ายไฟเครือข่ายวงแหวนเพื่อช่วยให้ระบบกำจัดความผิดพลาดชั่วคราวและกู้คืนแหล่งจ่ายไฟโดยอัตโนมัติและแยกความผิดพลาดเพื่อให้ได้เครือข่ายการกระจายอัตโนมัติอัตโนมัติ

ZW32-24 AC Outdoor AC แรงดันไฟฟ้าความเร็วสูงเบรกเกอร์ (ต่อไปนี้เรียกว่าเบรกเกอร์วงจร) ได้รับการจัดอันดับแรงดันไฟฟ้า 24kV, อุปกรณ์กระจายพลังงานกลางแจ้ง AC สามเฟส 50Hz ส่วนใหญ่จะใช้ในการเปิดและปิดกระแสโหลดกระแสโอเวอร์โหลดและกระแสไฟฟ้าลัดวงจรในระบบพลังงาน โอเวอร์โหลดกระแสและกระแสไฟฟ้าลัดวงจร เหมาะสำหรับสถานีย่อยและองค์กรอุตสาหกรรมและเหมืองแร่ในระบบการกระจายเพื่อการป้องกันและควบคุมวัตถุประสงค์มากขึ้นเหมาะสำหรับกริดในชนบทและสถานที่ดำเนินการบ่อยครั้ง

คุณสมบัติโครงสร้างผลิตภัณฑ์

1. เปลือกทำจากสแตนเลสสตีลคุณภาพสูงหรือแผ่นเหล็กธรรมดาซึ่งถูกฉีดพ่นด้วยน้ำยาวานิชที่ทนยูวีหลังจากกระบวนการบำบัดยาต้าน Dacromet ผลิตภัณฑ์มีแรงเสียดทานที่ยอดเยี่ยมการต่อต้านหมอกเกลือและคุณสมบัติต่อต้านสิ่งแวดล้อมอื่น ๆ

2. APG เสาฉนวนคงความร้อนจะถูกห่อหุ้มด้วยยางซิลิโคน (เป็นฉนวนและบัฟเฟอร์) ที่มีปริมาณน้อยประสิทธิภาพการควบแน่นที่ยอดเยี่ยมอายุการใช้งานที่ยาวนานและประสิทธิภาพที่เชื่อถือได้

3. กลไกการทำงานเป็นกลไกการทำงานของสปริงซึ่งสามารถใช้งานได้ด้วยตนเองหรือไฟฟ้า เมื่อจำเป็นอุปกรณ์ปฏิบัติการรีโมทคอนโทรลและอุปกรณ์เพื่อหลีกเลี่ยงการปิดกระแสการไหลเข้าสามารถเพิ่มได้ กำลังที่ต้องการของแหล่งจ่ายไฟภายนอกไม่เกิน 70W ซึ่งง่ายต่อการติดตั้งแหล่งจ่ายไฟสำรอง อุปกรณ์บัฟเฟอร์ที่มีการออกแบบที่เป็นเอกลักษณ์มีประสิทธิภาพที่ยอดเยี่ยมการตอบสนองเล็ก ๆ และเสียงรบกวนต่ำ

4. ห้องดับเพลิง ARC ใช้เทคโนโลยีการประสานสแตนเลสพิเศษโดยไม่ต้องใช้ไฟฟ้าด้วยคุณภาพการเชื่อมสูงความเสถียรและความน่าเชื่อถือและอัตราการรั่วไหลของอากาศต่ำ สูตรเมทัลไลเซชั่นเซรามิกพิเศษและกระบวนการเซรามิกเมทัลไลเซชันขั้นสูงใช้ในกระบวนการผลิตเพื่อให้แน่ใจว่าความหนาแน่นของอากาศของผลิตภัณฑ์และความต้านทานแรงดึงคือ 130MPa การปิดผนึกหลักที่สมบูรณ์

5. หม้อแปลงไฟฟ้าปัจจุบันทำจากวัสดุตัวนำแม่เหล็กคุณภาพสูงและฉนวนกันความร้อนคอมโพสิตของอีพอกซีเรซินและยางซิลิโคน มันมีข้อดีของความจุขนาดใหญ่ความเสถียรทางความร้อนที่มีพลวัตสูงระดับความแม่นยำสูงฟรีการบำรุงรักษาและความน่าเชื่อถือสูง

คุณสมบัติ

1. เบรกเกอร์วงจรใช้โครงสร้างเสาสามเฟสซึ่งมีลักษณะของการทำลายประสิทธิภาพความมั่นคงและความน่าเชื่อถือไม่มีอันตรายจากการเผาไหม้และการระเบิดการบำรุงรักษาขนาดเล็กน้ำหนักเบาและอายุการใช้งานที่ยาวนาน

2. เบรกเกอร์วงจรใช้โครงสร้างที่ปิดล้อมอย่างเต็มที่พร้อมประสิทธิภาพการปิดผนึกที่ดีซึ่งช่วยปรับปรุงประสิทธิภาพการป้องกันความชื้นและการต่อต้านการชดเชยและเหมาะอย่างยิ่งสำหรับการใช้งานในพื้นที่เย็นหรือความชื้นอย่างรุนแรง

3. เสาสามเฟสและหม้อแปลงกระแสไฟฟ้าถูกหุ้มฉนวนโดยอีพอกซีเรซินกลางแจ้งที่นำเข้าของแข็งซึ่งมีลักษณะของความต้านทานอุณหภูมิสูงและต่ำความต้านทานอัลตราไวโอเลตและความต้านทานต่อวัย

4. กลไกการดำเนินงานใช้กลไกการทำงานแบบป๊อปอัพขนาดเล็กซึ่งมีการใช้พลังงานต่ำสำหรับการเปิดและปิด กลไกการส่งผ่านโหมดการส่งโดยตรงโดยมีการเปิดและปิดชิ้นส่วนน้อยลงและความน่าเชื่อถือสูง กลไกการทำงานอยู่ในกล่องกลไกที่ปิดผนึกซึ่งแก้ปัญหาการกัดกร่อนของกลไกและปรับปรุงความน่าเชื่อถือของกลไก

5. การเปิดและปิดการดำเนินงานของเบรกเกอร์สามารถทำงานได้ด้วยตนเองหรือไฟฟ้าหรือระยะไกล มันสามารถจับคู่กับคอนโทรลเลอร์เพื่อรับรู้การกระจายพลังงานอัตโนมัติและยังสามารถรวมกับคอนโทรลเลอร์ recloser เพื่อสร้าง recloser

6. เบรกเกอร์วงจรสามารถติดตั้ง CT สองเฟสหรือสามเฟสสำหรับการป้องกันการสะดุดแบบอัตโนมัติและการควบคุมอัจฉริยะสำหรับการวิเคราะห์ข้อมูล -

7. เบรกเกอร์วงจรสามารถติดตั้งสวิตช์แยกและการเชื่อมโยงสามเฟส มีการแตกหักที่มองเห็นได้ชัดเจนเมื่อสวิตช์แยกอยู่ในสถานะปิดและมีการต่อต้านการเชื่อมต่อกันของวงจรเบรกเกอร์ มันสามารถเชื่อมต่อกับฉนวนโพสต์ของ Surge Arrester เพื่อการบำรุงรักษาที่ง่ายและปลอดภัย

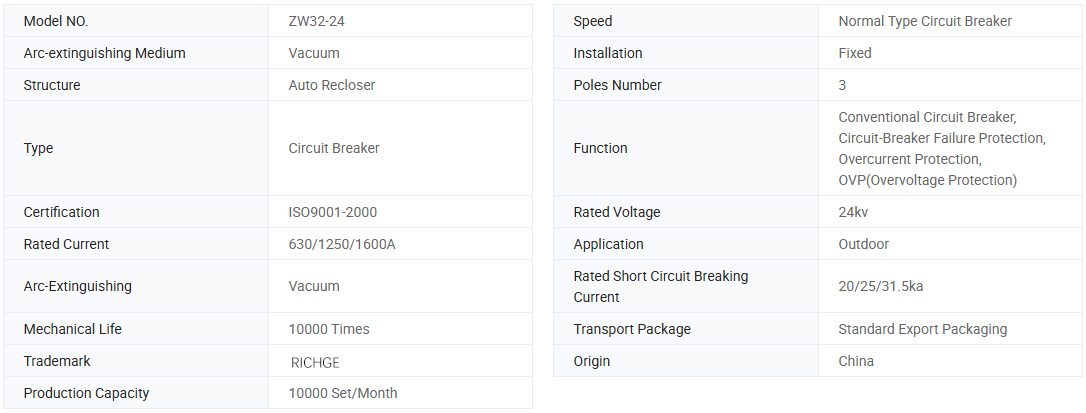

ข้อมูลพื้นฐาน

คำอธิบายรุ่น

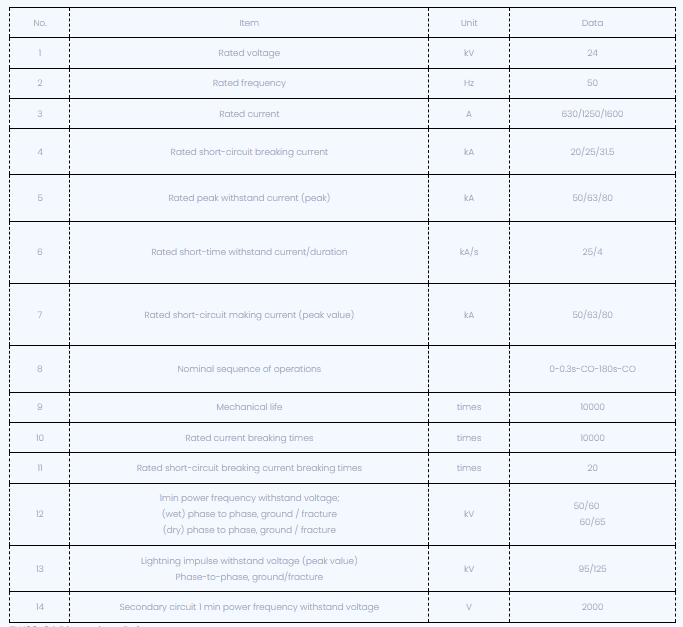

พารามิเตอร์ทางเทคนิค

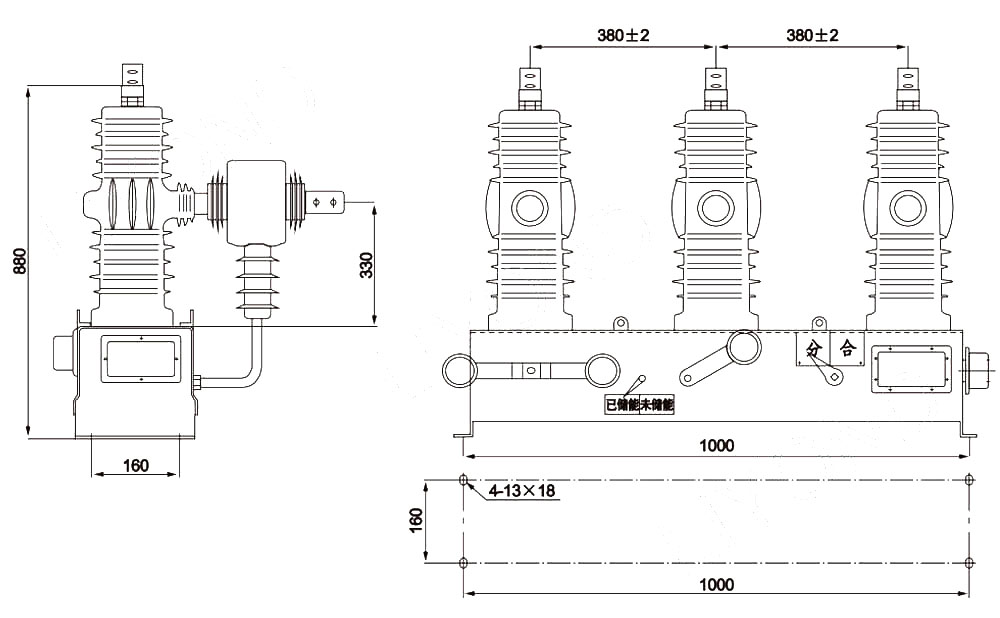

ร่างมิติการวาดภาพ

การอ้างอิงขนาด ZW32-24

เมื่อสั่งซื้อโปรดระบุประเภทของผลิตภัณฑ์ชื่อปริมาณกระแสไฟฟ้าที่ได้รับการจัดอันดับกระแสไฟฟ้าลัดวงจรอัตราส่วนกระแสไฟฟ้าของหม้อแปลงปัจจุบันโหมดการทำงานและแรงดันไฟฟ้าทำงาน ฯลฯ

สภาพการทำงาน

1. ระดับความสูง 1,000 ม.;

2. อุณหภูมิอากาศโดยรอบคือ 45 ° C ~+65 ° C; ความแตกต่างของอุณหภูมิรายวันคือ 25 ° C;

3. ความเร็วลมไม่เกิน 35m/s;

4. ความเข้มของแผ่นดินไหวไม่เกิน 8 องศา

5. ระดับมลพิษ: ระดับ IV;

6. สถานที่ติดตั้ง: ไม่มีอันตรายจากการระเบิดที่เกิดจากการระเบิดแห้งสถานที่กัดกร่อนทางเคมี
