3ลิตร Series 3/2 Way Hand Pull Valve | นิวเมติกวาล์วกลับสปริงแบบแมนนวล

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และโครงสร้างหลัก

     ซีรีส์ SOLH 3L เป็นมาตรฐาน AirTACวาล์วควบคุมทิศทางแบบกดและดึงแบบแมนนวล 3/2 ทาง ด้วยการออกแบบแบบปิดปกติ (NC) โดยจะสลับวงจรนิวแมติกส์โดยตรงผ่านการกดและดึงที่ด้ามจับตามแนวแกน เนื่องจากเป็นส่วนประกอบนิวแมติกแบบแมนนวลล้วนๆ ที่ไม่มีแหล่งกำเนิดไดรฟ์แบบไฟฟ้าหรือแบบนิวแมติก จึงถูกนำไปใช้เป็นพิเศษกับการควบคุมกระบอกสูบแบบออกฤทธิ์ทางเดียว การเปิด-ปิดวงจรอากาศ การทำงานแบบเขย่าเบา ๆ และระบบเชื่อมต่อความปลอดภัยของอุปกรณ์ ซึ่งใช้กันอย่างแพร่หลายในการแก้ไขจุดบกพร่อง การหยุดฉุกเฉิน และสถานการณ์การทำงานที่ป้องกันการระเบิด

  1.1 คำจำกัดความอินเทอร์เฟซมาตรฐาน 3 พอร์ต

     • พี พอร์ต: ช่องทางเข้าอากาศอัดหลัก

     • ท่าเรือ: พอร์ตเอาท์พุตทำงาน เชื่อมต่อกับกระบอกสูบแบบออกทางเดียว

     • อาร์พอร์ต: ช่องระบายอากาศรองรับการติดตั้งท่อไอเสียเพื่อลดเสียงรบกวน

     • โหมดขับเคลื่อน: การกดและดึงแบบแมนวลตามแนวแกนตรง

     • คุณสมบัติโครงสร้าง: โครงสร้างแบบสปูลที่มีความแม่นยำ ตัวอะลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง กลไกการรีเซ็ตอัตโนมัติแบบสปริงในตัว

2. หลักการทำงานแบบ 3/2 ทาง

     • สถานะรีเซ็ตปกติ: สปริงภายในทำให้แกนม้วนแน่นขึ้น, ช่องทางเข้า P ปิดอยู่, พอร์ตการทำงานจะสื่อสารกับพอร์ตไอเสีย R เพื่อลดแรงดัน

     • สถานะการดึงการทำงาน: ดึงที่จับตามแนวแกนด้วยตนเองเพื่อกลับแกนวาล์ว พอร์ต P สื่อสารกับพอร์ต A สำหรับการจ่ายอากาศ พอร์ตไอเสีย R ปิดเพื่อขับเคลื่อนการทำงานของกระบอกสูบ

     • ปล่อยรีเซ็ต: คลายที่จับ วาล์วจะรีเซ็ตโดยอัตโนมัติตามแรงสปริง ตัดอากาศเข้าและระบายแรงดันตกค้าง

     • คอร์ลอจิก: โครงสร้าง NC มาตรฐานแบบปิดปกติพร้อมฟังก์ชันรีเซ็ตด้วยตนเอง ป้องกันการทำงานผิดพลาดได้อย่างมีประสิทธิภาพและมั่นใจในความปลอดภัยของอุปกรณ์

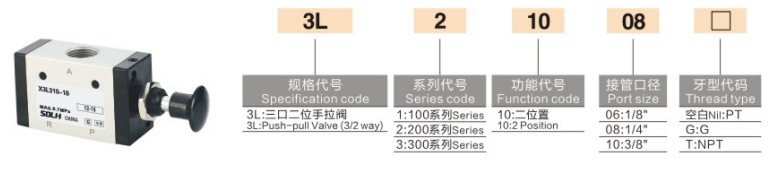

3. กฎการเข้ารหัสโมเดลมาตรฐานและโมเดลทั่วไป

 1. ลอจิกการเข้ารหัส: 3L [รหัสขนาด] 10 - [ขนาดพอร์ต] [ประเภทเกลียว]

 2. โมเดลทั่วไปทั่วไป

     • 3ลิตร110-06: พอร์ต G1/8 วาล์วดึงมือขนาดเล็กสำหรับระบบไมโครนิวแมติก

     • 3ลิตร210-08: พอร์ต G1/4 รุ่นสากลส่วนใหญ่ เข้ากันได้อย่างลงตัวกับกระบอกสูบแบบทางเดียวมาตรฐาน

     • 3ลิตร310-10: พอร์ต G3/8 การออกแบบการไหลขนาดใหญ่สำหรับอุปกรณ์กระบอกสูบแรงขับสูง

     • 3ลิตร410-15: พอร์ตเจาะขนาดใหญ่ G1/2 เหมาะสำหรับวงจรนิวแมติกการไหลขนาดใหญ่สำหรับงานหนัก

4. พารามิเตอร์ทางเทคนิคของ Universal Core

5. ข้อดีของผลิตภัณฑ์หลัก

     • การออกแบบความปลอดภัยป้องกันการระเบิดด้วยมือล้วนๆ: ไม่มีส่วนประกอบทางไฟฟ้าและแหล่งควบคุมอากาศ ความเสี่ยงต่อประกายไฟเป็นศูนย์ เหมาะสำหรับการหยุดฉุกเฉิน การแก้ไขจุดบกพร่องของอุปกรณ์ และสภาพแวดล้อมที่มีฝุ่นป้องกันการระเบิด พร้อมความปลอดภัยในการปฏิบัติงานสูงเป็นพิเศษ

     • การดำเนินการกด-ดึงตามแนวแกนแบบประหยัดแรงงาน: ด้ามจับเชิงเส้นตรงพร้อมการตอบสนองที่ชัดเจนและการถอยหลังที่คมชัด ให้ความรู้สึกที่มือมั่นคงและไม่ติดขัดง่าย

     • สปริงรีเซ็ตอัตโนมัติและความปลอดภัย NC: สถานะปิดตามปกติตามค่าเริ่มต้น จะรีเซ็ตและตัดการจ่ายอากาศโดยอัตโนมัติหลังจากปล่อยที่จับ หลีกเลี่ยงการทำงานต่อเนื่องที่เกิดจากการทำงานผิดพลาดได้อย่างมีประสิทธิภาพ

     • โครงสร้างที่กะทัดรัดและทนทาน: ตัวเครื่องอะลูมิเนียมอัลลอยด์ในตัวพร้อมการออกแบบแกนหมุนที่มีแรงเสียดทานต่ำ การปิดผนึกที่เชื่อถือได้ ความทนทานต่อการสึกหรอ และอายุการใช้งานที่ยาวนาน

     • การจับคู่กระบอกสูบแบบแสดงเดี่ยวแบบมืออาชีพ: ตรรกะวงจรอากาศเฉพาะแบบ 3/2 ทาง ปรับให้เข้ากับกระบอกสูบแบบออกทางเดียวแบบสปริงกลับได้อย่างสมบูรณ์แบบ เช่น กลไกการหนีบและการดีดออก

     • ความเข้ากันได้สูงและความสามารถในการเปลี่ยนแทนกันได้: ขนาดการติดตั้งที่สม่ำเสมอด้วยวาล์วควบคุมนิวแมติกซีรีส์ 3A รองรับการเปลี่ยนโดยตรงและการสลับโหมดการควบคุมแบบแมนนวล/นิวแมติก

6. สถานการณ์การใช้งานทั่วไป

     • การควบคุมกระบอกสูบแบบออกทางเดียวด้วยตนเองสำหรับระบบการจับยึด การดีดออก และการเคลื่อนที่กลับของสปริง

     • การควบคุมการเปิด-ปิดวงจรนิวแมติก การดีบักอุปกรณ์และสวิตช์ความปลอดภัยในการบำรุงรักษา

     • การควบคุมด้วยแรงลมแบบแมนนวลสำหรับโซนป้องกันการระเบิด สภาพแวดล้อมทางอุตสาหกรรมที่ไม่ใช้ไฟฟ้าและมีฝุ่นมาก

     • ระบบลอจิกแบบนิวแมติกจับคู่กับวาล์วนิวแมติก 3A สำหรับการควบคุมคอมโพสิตแบบแมนนวล/แบบนิวแมติก

สรุปประโยคเดียว

     ซีรีส์ SOLH 3L เป็นวาล์วกดดึงแบบแมนนวลแบบ 3/2 ทาง NC แบบคลาสสิกพร้อมการรีเซ็ตอัตโนมัติด้วยสปริง เป็นส่วนประกอบควบคุมด้วยมือมาตรฐานขนาดกะทัดรัด ปลอดภัย และทนทาน ออกแบบมาเป็นพิเศษสำหรับระบบนิวแมติกส์กระบอกเดียว
