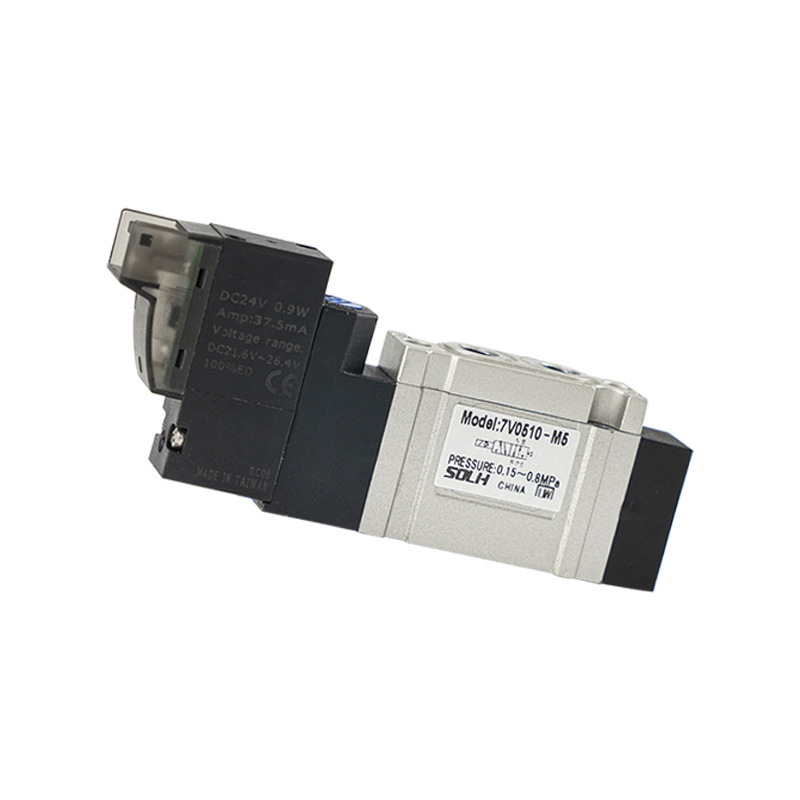

ซีรีส์ 7V แบบนำร่องขนาดกะทัดรัดควบคุมโซลินอยด์วาล์ว 5/2 และ 5/3

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ SOLH 7V เป็นโซลินอยด์วาล์วควบคุมทิศทางแบบนำร่องขนาดกะทัดรัด ครอบคลุมฟังก์ชัน 5/2 ทิศทางและ 5/3 ทิศทาง ออกแบบมาเป็นพิเศษสำหรับวงจรนิวแมติกมาตรฐานทั่วไป การใช้โครงสร้างไอเสียแบบรวมศูนย์ภายในพร้อมช่องการไหลที่ได้รับการปรับปรุง ทำให้มีความสามารถในการไหลขนาดใหญ่ที่น่าทึ่ง การตอบสนองการสลับที่รวดเร็ว และการใช้พลังงานต่ำ สามารถใช้แบบสแตนด์อโลนหรือประกอบเข้ากับชุดวาล์วท่อร่วมเพื่อการควบคุมกระบอกสูบหลายกระบอกจากส่วนกลาง

โครงสร้างหลักและการจำแนกประเภทหน้าที่

 1. คำจำกัดความของฟังก์ชันพอร์ตและตำแหน่ง：

   1.1  5/2 ทางโซลินอยด์วาล์ว：1 ทางเข้า P, 2 พอร์ตการทำงาน A/B, 2 พอร์ตไอเสีย R/S

     -- 10 ส่วนต่อท้าย: สปริงโซลินอยด์คอยล์เดี่ยวกลับ

     -- 20 ต่อท้าย: ประเภทล็อคโซลินอยด์คอยล์คู่คู่

   1.2 5/3 ทางโซลินอยด์วาล์วคอยล์คู่ (ฟังก์ชั่นแกนกลาง 3 ฟังก์ชั่น)

     -- 30C ปิดศูนย์: พอร์ตทั้งหมดปิดสนิทที่ตำแหน่งกึ่งกลางเพื่อล็อคแรงดันของกระบอกสูบสำหรับการจับยึด

     - ท่อไอเสียกลาง 30E: A & B เชื่อมต่อกับไอเสีย R/S เพื่อปล่อยแรงดันตกค้างอย่างปลอดภัย

     - การจ่ายแรงดันกลาง 30P: P เชื่อมต่อกับทั้ง A และ B ทั้งสองด้านของกระบอกสูบจะรักษาแรงดันอากาศ

  2. คุณสมบัติการขับเคลื่อนและโครงสร้าง

     -- ประเภทไดรฟ์: การออกแบบที่ดำเนินการโดยนักบิน ความดันเริ่มต้นต่ำ การตอบสนองที่รวดเร็วเป็นพิเศษ และเอาต์พุตการไหลขนาดใหญ่

     -- ไอเสียรวมศูนย์ภายใน: อากาศนำร่องถูกระบายอย่างสม่ำเสมอผ่านทางพอร์ตไอเสียหลัก R/S, ท่อที่สะอาดและเป็นระเบียบเรียบร้อยโดยไม่มีไอเสียของนักบินกระจัดกระจาย

ตารางพารามิเตอร์ขนาดซีรีย์และการไหล

ข้อมูลจำเพาะทางเทคนิคทั่วไปทั่วไป

     -- ช่วงแรงดันใช้งาน: 0.15 ~ 0.8 MPa

     -- แรงดันทดสอบพิสูจน์: 1.2 MPa

    -- อุณหภูมิในการทำงาน: -20 ℃ ~ + 70 ℃ (ไม่มีน้ำแข็งในการจ่ายอากาศ)

     - เวลาตอบสนองการสลับ: ≤50 ms

     --ความถี่การทำงานสูงสุด: 5 เฮิรตซ์

     - การใช้พลังงานคอยล์: DC = 0.7W; กระแสสลับ = 1.1VA

     - ตัวเลือกแรงดันไฟฟ้ามาตรฐาน

        กระแสตรง: 12V(F), 24V(B)

        ไฟฟ้ากระแสสลับ: 110V(ซี), 220V(เอ)

     - เกรดการป้องกัน: ทนฝุ่น IP40

     - วัสดุตัววาล์ว: อลูมิเนียมหล่อขึ้นรูป

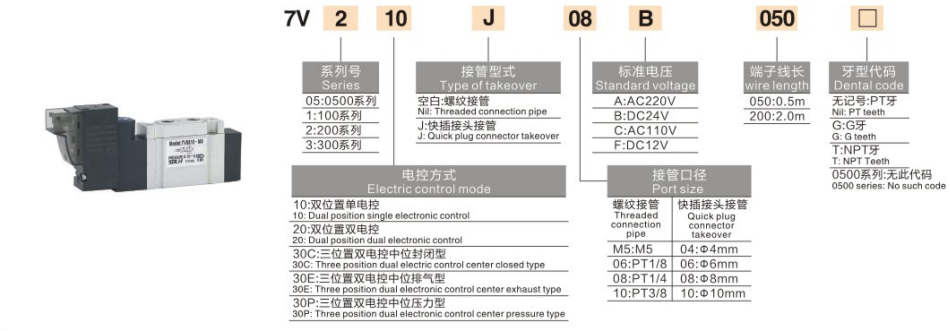

กฎการตั้งชื่อโมเดลให้สมบูรณ์

  1. รุ่นตัวอย่าง: 7V210J08B050

     -- 7V: รหัสซีรีส์สำหรับวาล์วโซลินอยด์ขนาดกะทัดรัด 5/2 และ 5/3 ที่ควบคุมโดยนักบิน

     -- 2: รหัสขนาด (2 = ซีรีส์ 7V200, พอร์ต 1/4")

     -- 10 / 20 / 30C/30E/30P: ฟังก์ชั่นวงจร

        10=5/2 คอยล์เดี่ยว; 20=5/2 คอยล์คู่; 30 ซีรีส์ = 5/3 สามตำแหน่ง

     -- J: แบบฟอร์มการเชื่อมต่อพอร์ต; J = ข้อต่อสวมเร็วแบบกดเข้า, ช่องว่าง = พอร์ตเกลียวมาตรฐาน

     -- 08: รหัสขนาดพอร์ต (08 = 1/4 ")

     -- B: รหัสแรงดันไฟฟ้าคอยล์ (B=DC24V, A=AC220V)

     -- 050: รหัสความยาวสายเคเบิล (050 = สายเคเบิล 0.5 เมตร)

โมเดลอ้างอิงมาตรฐานทั่วไป

  1. 5/2 ซีรีส์สองตำแหน่ง

     -- สปริงขดเดี่ยวคืน: 7V110-06 (1/8", DC24V)

     -- ล็อคคอยล์คู่: 7V220-08 (1/4", AC220V)

  2. 5/3 ซีรีส์สามตำแหน่ง

     -- การยึดแรงดันแบบปิดตรงกลาง: 7V130C-06

     - การปล่อยแรงดันไอเสียตรงกลาง: 7V230E-08

     - มีแรงดันพอร์ตคู่ตรงกลาง: 7V330P-10

ข้อดีของผลิตภัณฑ์หลัก

  1. เพิ่มประสิทธิภาพการไหลสูง

     -- การออกแบบตัววิ่งภายในที่คล่องตัวภายในที่ได้รับการปรับปรุงประสิทธิภาพ ความสามารถในการไหลเพิ่มขึ้นประมาณ 30% เมื่อเทียบกับโซลินอยด์วาล์วซีรีส์ 4V แบบเดิม ทำให้สามารถยืดและดึงกระบอกสูบได้เร็วขึ้น

  2. การติดตั้งหลายทิศทางที่ยืดหยุ่นและตัวเลือกพอร์ตคู่

     -- รองรับการติดตั้งในแนวนอนและแนวตั้ง โหมดการเชื่อมต่อสองโหมด: พอร์ตเกลียวมาตรฐานหรือข้อต่อแบบกดเข้าอย่างรวดเร็วสำหรับการประกอบท่อที่รวดเร็ว

  3. การออกแบบโมดูลาร์แบบผสมผสานหลายแบบ

     -- เข้ากันได้กับฐานวาล์วหลายสถานี วาล์วหลายตัวซ้อนกันเพื่อประหยัดพื้นที่ในการติดตั้งตู้ และลดความซับซ้อนของเค้าโครงท่ออากาศหลัก

  4. คอยล์พลังงานต่ำเป็นพิเศษ

     -- การออกแบบคอยล์กำลังวัตต์ต่ำช่วยลดการสร้างความร้อน เหมาะสำหรับสภาพการทำงานที่ต้องใช้พลังงานอย่างต่อเนื่องในระยะยาวโดยสิ้นเปลืองพลังงานน้อยลง

  5. อายุการใช้งานยาวนานเป็นพิเศษ

     - โครงสร้างสปูลและซีลภายในที่แม่นยำ ประสิทธิภาพการทำงานที่มั่นคงถึงรอบการสลับนับล้านครั้งพร้อมการบำรุงรักษาน้อยที่สุด

สรุปประโยคเดียว

     โซลินอยด์วาล์วนำร่องขนาดกะทัดรัด SOLH 7V ครอบคลุมคอยล์เดี่ยว/คู่ 5/2 เต็มรูปแบบ และฟังก์ชันตรงกลาง 5/3 สามตัวแปรด้วยขนาดพอร์ตที่สมบูรณ์ M5~3/8" มีอัตราการไหลสูงกว่าซีรีส์ 4V ทั่วไปถึง 30% ใช้พลังงานต่ำ และการออกแบบที่วางซ้อนกันได้เป็นวาล์วควบคุมทิศทางสากลสำหรับวงจรนิวแมติกอัตโนมัติมาตรฐานทั้งหมด
