ซีรีส์ CG3 กระบอกสูบ น้ำหนักเบา สั้นพิเศษ | กระบอกลมความเร็วสูงขนาดกะทัดรัดรุ่นใหม่

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และคุณลักษณะโครงสร้างหลัก

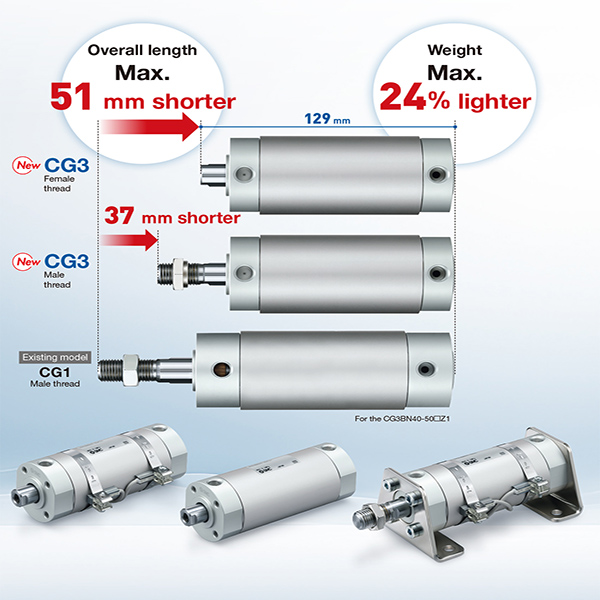

     ซีรีส์ SOLH CG3/CDG3 เป็นกระบอกสูบนิวแมติกน้ำหนักเบาโลหะผสมอะลูมิเนียมอัลลอยด์รุ่นใหม่สั้นเป็นพิเศษ ซึ่งทำหน้าที่อัปเกรดและทดแทนซีรีส์ CG1 แบบดั้งเดิมโดยตรง ครอบคลุมช่วงรูเจาะกว้างตั้งแต่ φ20 ถึง φ100 มม. โดยมีความยาวโดยรวมสูงสุดลดลง 51 มม. และลดน้ำหนักลง 24% เมื่อเทียบกับ CG1 ตัวเครื่องมีขนาดกะทัดรัดเป็นพิเศษ น้ำหนักเบาเป็นพิเศษ การทำงานความเร็วสูงที่มีเสียงรบกวนต่ำ และการออกแบบที่ไม่ต้องบำรุงรักษา เหมาะอย่างยิ่งสำหรับการโหลดปานกลางและเบา ระยะชักยาว การทำงานความถี่สูง และสถานการณ์พื้นที่จำกัด ซึ่งใช้กันอย่างแพร่หลายในสายการผลิตอัตโนมัติ อุปกรณ์อิเล็กทรอนิกส์ เครื่องจักรบรรจุภัณฑ์ และระบบอัตโนมัติทางอุตสาหกรรมเบา

  1.1 มาตรฐานอุตสาหกรรมและความสามารถในการแลกเปลี่ยนที่แข็งแกร่ง

     ซีรีส์ CG3 ได้รับการพัฒนาตามมาตรฐานกระบอกสูบทรงกลมชนิดสั้นรุ่นใหม่ของ SMC มีความสามารถในการสับเปลี่ยนการติดตั้งกับซีรีส์ CG1 แบบเก่าได้ดีเยี่ยม ในขณะที่ได้ขนาดโดยรวมที่กะทัดรัดมากขึ้น อัปเกรดอุปกรณ์เก่าได้อย่างมีประสิทธิภาพ และปรับเค้าโครงพื้นที่เชิงกลให้เหมาะสมโดยไม่ต้องดัดแปลงโครงสร้างที่ซับซ้อน

  1.2 โครงสร้างวัสดุน้ำหนักเบาระดับพรีเมี่ยม

     ใช้อะลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูงสำหรับท่อกระบอกสูบและฝาปิดปลาย จับคู่กับก้านลูกสูบแบบฮาร์ดโครม สูตรวัสดุที่ได้รับการปรับปรุงจะช่วยลดน้ำหนักโดยรวมได้ 24% เมื่อเทียบกับ CG1 โดยมีความแข็งแรงของโครงสร้างสูง การกระจายความร้อนได้ดีเยี่ยม และต้านทานการเสียรูปได้ดี ทำให้มั่นใจได้ถึงการทำงานความถี่สูงที่มั่นคงในระยะยาว

  1.3 โครงสร้างขนาดกะทัดรัดแบบบูรณาการและท่อแบบยืดหยุ่น

     โครงสร้างท่อทรงกระบอกและฝาปิดปลายในตัวพร้อมการออกแบบการล็อคเกลียว ช่วยให้การถอดประกอบ ประกอบ และบำรุงรักษารายวันทำได้ง่ายขึ้น โครงร่างการวางท่อ 4 ทิศทางที่เป็นนวัตกรรมใหม่ (ช่วง 90°) ให้อิสระในการติดตั้งและการวางท่อสูงเป็นพิเศษ แก้ปัญหาคอขวดในการติดตั้งในพื้นที่อุปกรณ์แคบ และรองรับแผนเค้าโครงเชิงกลที่หลากหลาย

  1.4 ประเภทการเคลื่อนไหวที่หลากหลายเพื่อความครอบคลุมของสถานการณ์ทั้งหมด

     • การแสดงสองครั้ง (CG3B): การเคลื่อนที่แบบลูกสูบปลายคู่ ซึ่งเป็นประเภทมาตรฐานที่เป็นสากลที่สุดสำหรับการขับขี่เชิงเส้นอัตโนมัติแบบทั่วไป

     • การแสดงเดี่ยว (CG3S / T): S = สปริงกลับ, T = สปริงยืด; รีเซ็ตอัตโนมัติหลังจากไฟฟ้าดับเพื่อความปลอดภัยและการรีเซ็ตสถานการณ์ฉุกเฉิน

     • ก้านคู่ (CG3W): การเคลื่อนที่แบบซิงโครนัสของก้านปลายคู่ เพิ่มระยะชักที่มีประสิทธิภาพเป็นสองเท่า และต้านทานแรงบิดได้ดีเยี่ยมสำหรับกลไกการเชื่อมต่อและการวางตำแหน่งแบบพิเศษ

     • ก้านไม่หมุน (CG3K): ก้านลูกสูบต้านแรงบิดหกเหลี่ยม การหมุนเป็นศูนย์ระหว่างการทำงานเพื่อรับประกันการวางตำแหน่งซ้ำที่มีความแม่นยำสูง

  1.5 บัฟเฟอร์ที่ปรับให้เหมาะสมและระบบปิดผนึกระดับสูง

     ยางบัฟเฟอร์ความยืดหยุ่นสูงมาตรฐาน (N) สำหรับการดูดซับแรงกระแทกขั้นพื้นฐานและลดเสียงรบกวน อุปกรณ์เสริมบัฟเฟอร์อากาศชนิด A สำหรับการทำงานที่ความเร็วสูงบ่อยครั้งเพื่อลดผลกระทบและยืดอายุการใช้งาน กระบอกสูบประกอบด้วยวงแหวนซีลคอมโพสิตที่มีแรงเสียดทานต่ำและร่องกักเก็บน้ำมันในตัว มีแรงดันสตาร์ทต่ำเป็นพิเศษ การทำงานที่มั่นคง และประสิทธิภาพการบำรุงรักษาแบบไร้น้ำมัน พร้อมอายุการใช้งานมากกว่า 8 ล้านรอบ

  1.6 การกำหนดค่าการเหนี่ยวนำอัจฉริยะ

     รุ่น CDG3 มาพร้อมกับวงแหวนแม่เหล็กในตัว เข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ M9B/A93/Z73 สำหรับการตรวจจับตำแหน่งลูกสูบแบบเรียลไทม์และการควบคุมการเชื่อมโยงสัญญาณอัตโนมัติของ PLC รุ่นที่ไม่ใช่แม่เหล็ก CG3 ใช้ได้กับการเคลื่อนที่แบบวนอย่างง่ายโดยไม่ต้องมีข้อกำหนดในการตรวจจับตำแหน่ง

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

 1. โครงสร้างแบบจำลองทั่วไป: CDG3BN25-100Z

  2. ตัวอย่างการสั่งซื้อมาตรฐาน

     • รุ่นเกลียวตัวเมียแบบแม่เหล็กคู่: CDG3BN32-200Z (เจาะ φ32, ระยะชัก 200 มม., ติดตั้งแม่เหล็ก, เกลียวปลายก้านตัวเมีย)

     • รุ่น สปริงกลับที่ทำงานด้วยแม่เหล็กเดี่ยว: CDG3S40-100Z (เจาะ φ40, ระยะชัก 100 มม., สปริงรีเซ็ตแบบทางเดียว, ติดตั้งแม่เหล็ก)

     • รุ่นความแม่นยำไม่หมุนด้วยแม่เหล็ก: CDG3K50-150Z (เจาะ φ50, ช่วงชัก 150 มม., แกนกันแรงบิดหกเหลี่ยม)

3. พารามิเตอร์ทางเทคนิคหลัก (รุ่นมาตรฐาน)

4. ข้อมูลแรงขับและแรงดึงตามทฤษฎี 0.5MPa

  4.1 ตารางแรงขับและแรงดึงแบบ การแสดงสองครั้ง (CG3B)

  4.2 ตารางประสิทธิภาพการแสดงเดี่ยว (CG3S Spring Return)

5. ประเภทการติดตั้งและรุ่นอนุพันธ์

 5.1 วิธีการติดตั้งอเนกประสงค์ที่หลากหลาย

     • B ประเภทพื้นฐาน: การติดตั้งโดยตรงผ่านเกลียวที่ฝาครอบปลาย ซึ่งเป็นวิธีการติดตั้งที่เป็นสากลและคุ้มค่าที่สุดสำหรับการขับเคลื่อนเชิงเส้นตรงแบบมาตรฐาน

     • L เท้าภูเขา: ยึดด้วยฐานยึดแบบตีนผีตามแนวแกน ออกแบบมาเป็นพิเศษสำหรับการติดตั้งด้านข้างและการยึดในแนวนอน

     • เมาท์หน้าแปลน F/G: การติดตั้งแบบเรียบด้านคันเบ็ด / หน้าแปลนด้านข้างแบบไม่มีคันโยกสำหรับการวางตำแหน่งคงที่ในแนวตั้งและความเสถียรในการรับน้ำหนักมาก

     • C/D เคลวิสเมาท์: ข้อต่อเคลวิสเดี่ยว / เคลวิสคู่ เหมาะสำหรับการแกว่งและเชื่อมโยงโครงสร้างทางกล

     • E Trunnion ภูเขา: การติดตั้งแหนบข้างแบบไม่มีก้าน เหมาะสำหรับการพลิกและแกว่งสภาพการทำงาน

  5.2 ซีรี่ส์อนุพันธ์หลัก

     • CDG3B: ประเภทการแสดงแม่เหล็กสองครั้ง (รุ่นกระแสหลักมาตรฐาน)

     • CDG3S/T: แบบแม่เหล็กออกฤทธิ์เดี่ยว (สปริงกลับ / สปริงขยาย)

     • CDG3W: ประเภทการแสดงคู่แบบแท่งแม่เหล็กคู่

     • CDG3K: ชนิดแท่งแม่เหล็กหกเหลี่ยมไม่หมุน

     • CDG3R: ชนิดติดตั้งโดยตรงบางเฉียบสำหรับสถานีอุปกรณ์ที่มีพื้นที่จำกัดมาก

6. การเปรียบเทียบการเลือก CG3 กับ CG1

7. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

     1. การเลือกเจาะ: เลือกขนาดรูที่เหมาะสมตามน้ำหนักบรรทุกจริง โดยสำรองค่าเผื่อความปลอดภัยไว้ไม่น้อยกว่า 50% จัดลำดับความสำคัญของซีรีส์ CG3 สำหรับสภาพการทำงานที่มีน้ำหนักเบาและมีพื้นที่จำกัด

     2. การเลือกจังหวะ: กำหนดจังหวะการทำงานจริงบวกระยะขอบความปลอดภัย 10~20 มม. ปฏิบัติตามกฎจังหวะมาตรฐาน: การแสดงสองครั้ง ≤300มม. การแสดงเดี่ยว ≤100มม.

     3. การกำหนดค่าการทำงาน: เลือก B สำหรับการเคลื่อนที่แบบลูกสูบสองทางแบบธรรมดา; S สำหรับสถานการณ์ด้านความปลอดภัยในการรีเซ็ตสปริงแบบออกฤทธิ์เดี่ยว K สำหรับการวางตำแหน่งต้านแรงบิดที่มีความแม่นยำสูง เลือกบัฟเฟอร์อากาศประเภท A สำหรับการทำงานที่ความเร็วสูง (>500 มม./วินาที) เพื่อลดแรงกระแทกและเสียงรบกวน เลือกรุ่นแม่เหล็ก CDG3 ที่จับคู่กับสวิตช์ M9B/A93 สำหรับการตรวจจับตำแหน่งแบบเรียลไทม์และการควบคุมอัตโนมัติ

สรุปประโยคเดียว

     กระบอกสูบน้ำหนักเบาสั้นพิเศษรุ่นใหม่ SOLH CG3 โดดเด่นด้วยตัวเครื่องขนาดกะทัดรัดเป็นพิเศษ การทำงานด้วยความเร็วสูงที่มีเสียงรบกวนต่ำ ประสิทธิภาพที่ไม่ต้องบำรุงรักษา และวิธีการติดตั้งที่หลากหลาย ให้โซลูชันการเคลื่อนที่เชิงเส้นที่มีต้นทุนสูงและประหยัดพื้นที่สำหรับอุปกรณ์อัตโนมัติความถี่สูงที่โหลดปานกลางและเบา
