ยี่ห้อ: SOLH โดย Richge Technology

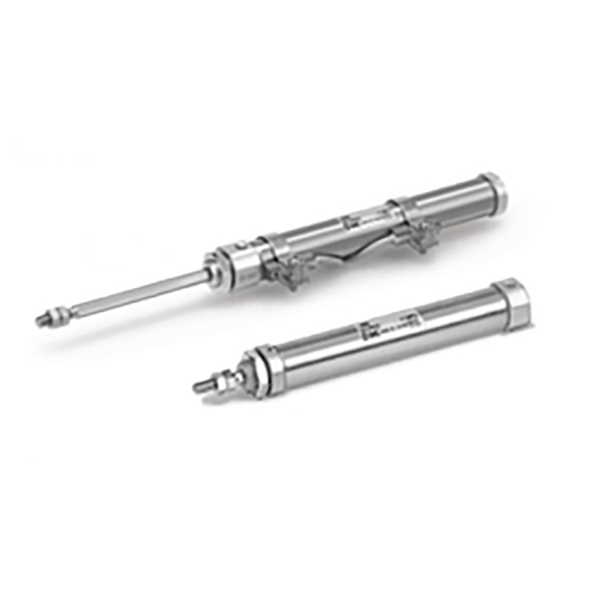

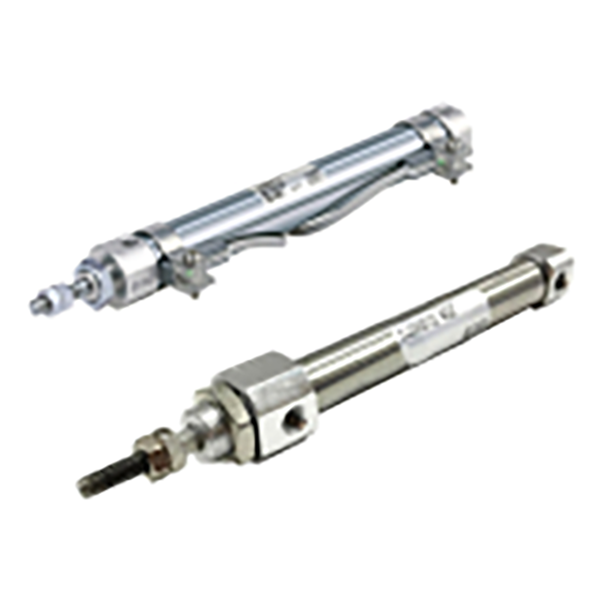

SOLH CJ2K ซีรีส์เป็นมินิกระบอกสเตนเลสก้านไม่หมุน ซึ่งได้มาจากตระกูลมินิกระบอก CJ2 คุณสมบัติหลัก: ก้านลูกสูบป้องกันการหมุนแบบหกเหลี่ยมที่ผสานรวมกับโครงสร้างนำภายในเพื่อป้องกันไม่ให้ก้านลูกสูบหมุนในระหว่างการขยายและการถอยกลับ เหมาะสำหรับสถานีที่มีความแม่นยำซึ่งฟิกซ์เจอร์ส่วนปลายต้องรักษาตำแหน่งเชิงมุมคงที่ ใช้กระบอกสแตนเลส 304 ขนาดกะทัดรัดและน้ำหนักเบา รองรับโหมดการทำงานสามโหมด: การแสดงสองครั้ง, การคืนสปริงการแสดงเดี่ยว, การขยายสปริงการแสดงเดี่ยว ขนาดรูเจาะ: Φ10, Φ16 เปลี่ยนมิติได้อย่างสมบูรณ์กับ CJ2K ดั้งเดิมที่นำเข้า วงแหวนแม่เหล็กในตัวเสริมที่เข้ากันได้กับสวิตช์แม่เหล็ก M9BW นำมาใช้กันอย่างแพร่หลายในระบบอัตโนมัติขนาดเล็ก อุปกรณ์ 3C เครื่องมือที่มีความแม่นยำ และการใช้งาน Jig Pushing

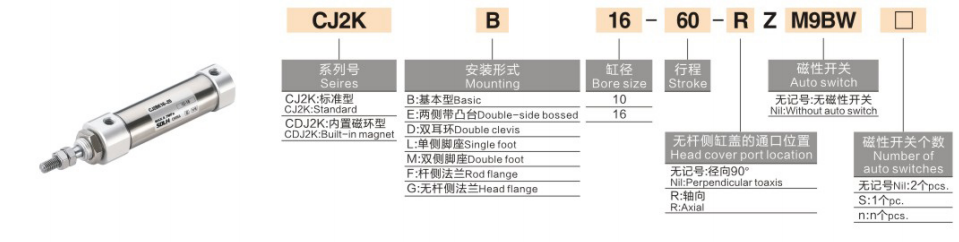

1. ตัวอย่างรุ่น：CJ2KB10-30SZ-M9BW-B
|
เซ็กเมนต์ |
รหัส |
คำนิยาม |
| ซีเจทูเค |
รหัสซีรีส์ |
กระบอกสูบ สเตนเลส มินิชนิดก้านไม่หมุน |
| B/แอล/เอฟ/ดี |
ประเภทเมานต์ |
ข=พื้นฐาน; L=ที่วางเท้า; F=หน้าแปลนหัว; D=ปิ๊นคู่ |
| 10/16 |
ขนาดเจาะ (มม.) |
Φ10 / Φ16 |
|
30 |
ระยะชักมาตรฐาน (มม.) |
Φ10:15/30/45/60/75/100/125/150 Φ16:15/30/45/60/75/100/125/150/175/200 |
| ว่าง/ส/ต |
โหมดการดำเนินการ |
ว่างเปล่า=การแสดงสองครั้ง S=สปริงกลับทางเดียว (ยืดออกด้วยอากาศ ถอยกลับอัตโนมัติเมื่อตัดอากาศ) T=สปริงแบบแสดงเดี่ยวยืดออก (หดกลับด้วยอากาศ ขยายโดยอัตโนมัติเมื่อตัดอากาศ) |
|
Z |
ตัวเลือกแหวนแม่เหล็ก |
Z=วงแหวนแม่เหล็กในตัวสำหรับการติดตั้งเซ็นเซอร์ ว่างเปล่า=ไม่มีวงแหวนแม่เหล็ก |
| M9BW |
รุ่นสวิตช์แม่เหล็ก |
ว่างเปล่า=ไม่มีสวิตช์แม่เหล็ก |
| บี/เอส |
ปริมาณสวิตช์ |
สวิตช์ B=2 เริ่มต้น; S=1 สวิตช์ |
2. ตัวอย่างการสั่งซื้อ
CJ2KB10-30SZ-M9BW
-- กระบอกเล็กไม่หมุน ติดตั้งพื้นฐาน เจาะ 10 จังหวะ 30 สปริงกลับทางเดียว มีวงแหวนแม่เหล็กในตัว พร้อมสวิตช์แม่เหล็ก M9BW
1. กลไกป้องกันการหมุนของก้านลูกสูบหกเหลี่ยม (Core Advantage)
-- ก้านลูกสูบหน้าตัดหกเหลี่ยมจับคู่กับบูชไกด์ด้านหน้าเพื่อจำกัดการหมุนตามเส้นรอบวง
- ความแม่นยำในการป้องกันการหมุน: Φ10 ≤ ± 1.5°; Φ16 ≤ ±1°
-- ✅ แก้ปัญหาการโก่งตัวที่เกิดจากการบิดฟรีของก้านลูกสูบกลมธรรมดาระหว่างการกลับตัว
2. กระบอกสแตนเลส 304 รูปร่างเพรียวบางกะทัดรัด
- ทนต่อสนิมและประสิทธิภาพการป้องกันความชื้น โครงสร้างทรงกระบอกช่วยประหยัดพื้นที่การติดตั้งภายในตู้อุปกรณ์ขนาดกะทัดรัด
3. มีโหมดการทำงานหลายแบบ
- การแสดงสองครั้ง: การจ่ายอากาศทั้งสองด้าน แรงขับที่มั่นคง เหมาะสำหรับการผลิตจำนวนมากอย่างต่อเนื่อง
-- S Spring return: ขยายออกเมื่อมีพลังงาน, ถอยกลับอัตโนมัติหลังจากสูญเสียพลังงาน
-- T Spring ขยาย: หดกลับเมื่อมีพลังงาน ขยายอัตโนมัติหลังจากการสูญเสียพลังงาน เพื่อให้เป็นไปตามข้อกำหนดการรีเซ็ตความปลอดภัย
4. ตัวเลือกการติดตั้งที่หลากหลาย
-- ชนิดพื้นฐาน, ขายึด L, หน้าแปลน F, เคลวิสคู่ D. รองรับการประกอบแนวตั้ง แนวนอน และแบบกลับหัว
5. การทำงานแบบไร้น้ำมัน
-- จาระบีเคลือบไว้ติดทนนานภายใน เข้ากันได้กับอากาศอัดแบบไร้น้ำมันเพื่อการทำงานที่มั่นคงในระยะยาว
6. การตรวจจับตำแหน่งแม่เหล็กเสริม
-- รุ่น Z ที่มีแม่เหล็กในตัว ทำงานร่วมกับสวิตช์ M9BW เพื่อส่งสัญญาณขยาย/หดกลับในตำแหน่งไปยัง PLC เพื่อควบคุมลูกโซ่อัตโนมัติ
7.เบาะยางมาตรฐาน
-- แผ่นรองยางในตัวที่ปลายทั้งสองด้านเพื่อดูดซับแรงกระแทกของลูกสูบและลดเสียงรบกวนในการทำงาน
|
รายการพารามิเตอร์ |
ข้อกำหนดมาตรฐาน |
| สื่อการทำงาน |
อากาศอัดแห้งที่ผ่านการกรอง (ใช้แบบไร้น้ำมัน) |
| แรงดันใช้งาน |
การแสดงสองครั้ง: 0.1 ~ 0.7MPa การแสดงเดี่ยว:0.2~0.7MPa |
| ความแม่นยำในการต่อต้านการหมุน |
Φ10 ≤ ±1.5°; Φ16 ≤ ±1° |
| ความเร็วลูกสูบ |
50~750 มม./วินาที |
| อุณหภูมิแวดล้อม |
ไม่มีแม่เหล็ก: -10 ~ 70 ℃ มีแม่เหล็ก: -10~60°C (ไม่มีไอซิ่ง) |
| ด้ายแอร์พอร์ต |
M5×0.8 สำหรับ Φ10 / Φ16 |
| ประเภทเบาะ |
เบาะยางทั้งสองด้าน |
| อายุการใช้งานของเครื่องจักรกล |
≥8ล้านรอบลูกสูบ |
1. แรงขับเอาต์พุตทางทฤษฎี @ 0.5MPa (N)
|
เบื่อ |
แรงขับรักษาการสองเท่า |
แรงขับกลับสปริงแบบแสดงเดี่ยว |
| Φ10 |
39.3 |
~28 |
| Φ16 |
100.5 |
~76 |
|
รายการเปรียบเทียบ |
CJ2K ชนิดก้านไม่หมุน |
คันเบ็ดกลมมาตรฐาน CJ2 |
| โครงสร้างก้านลูกสูบ |
แกนหกเหลี่ยม + บูชไกด์ ป้องกันการบิด |
ก้านกลมธรรมดาไม่มีโครงสร้างป้องกันการหมุน |
| การเบี่ยงเบนการหมุน |
Φ10≤±1.5° / Φ16≤±1° |
การหมุนอย่างอิสระระหว่างการเคลื่อนไหว มุมที่ไม่สามารถควบคุมได้ |
| โหลดที่เหมาะสม |
อุปกรณ์จับยึดแบบเรียบ ช่องนำทาง ชิ้นงานที่ต้องการมุมคงที่ |
การกดเชิงเส้นอย่างง่าย โหลดช่วยให้หมุนได้อย่างอิสระ |
| ค่าใช้จ่าย |
สูงกว่ามาตรฐาน CJ2 เล็กน้อย |
รุ่นพื้นฐานราคาประหยัด |
1. ✅ ชอบ CJ2K ภายใต้สภาพการทำงานเหล่านี้
- จิ๊กแบบแบน ส้อมกะ หรือหมุดกำหนดตำแหน่งที่ติดตั้งที่ปลายก้าน ห้ามโก่งโหลด
- เครื่องมือจัดทำดัชนีขนาดเล็ก ดันชิ้นงานภายในร่องนำ
-- ฟีดเชิงเส้นของกล้องและอุปกรณ์ตรวจสอบที่ต้องการมุมคงที่
- แคลมป์แบบแบนเชื่อมต่อกับก้านลูกสูบ แรงบิดจะทำให้วัสดุติดขัดหรือล้มเหลวในการวางตำแหน่ง
2. ❌ สถานการณ์มาตรฐานที่ยอมรับได้ของ CJ2
-- ดีดออกง่าย ดันชิ้นงานทรงกลม ไม่มีข้อจำกัดเชิงมุมในการโหลด ให้ความสำคัญกับต้นทุน
1. ยืนยันข้อกำหนดป้องกันการบิดตัว
-- ฟิกซ์เจอร์แบบแบน/สี่เหลี่ยมพร้อมร่องวางตำแหน่ง → ต้องเลือกรุ่น CJ2K ที่ไม่หมุน
2. เลือกโหมดการทำงาน
-- ลูกสูบต่อเนื่องและแรงขับสูงสุด → การแสดงสองครั้ง (ไม่มีส่วนต่อท้าย S/T)
-- ขยายด้วยลม ดึงกลับอัตโนมัติหลังจากปิดเครื่อง → กลับสปริง S
-- ดึงกลับโดยใช้อากาศ ดีดออกอัตโนมัติหลังจากปิดเครื่อง → สปริงตัว T ขยาย
3. กำหนดค่าเซ็นเซอร์และการติดตั้ง
-- ต้องการข้อเสนอแนะเกี่ยวกับตำแหน่ง PLC: เพิ่มส่วนต่อท้าย Z (แม่เหล็กในตัว) + สวิตช์แม่เหล็ก M9BW
- การเลือกการติดตั้ง: หน้าแปลน F สำหรับการติดตั้งด้านท้าย ฐาน L สำหรับยึดโครงด้านข้าง Double clevis D สำหรับการเคลื่อนไหวแบบสวิงแบบบานพับ
-- ระบบอัตโนมัติ 3C: การกดจิ๊กแบน PCB, การวางตำแหน่งตัวเชื่อมต่อในช่อง
-- อุปกรณ์ตรวจสอบด้วยแสง: การป้อนเชิงเส้นของกล้องด้วยมุมการตรวจจับคงที่
-- เครื่องมือและอุปกรณ์จับยึดขนาดเล็ก: การดีดชิ้นงานแบบเรียบ การป้อนวัสดุในช่องนำทาง
- เครื่องจักรบรรจุภัณฑ์: การวางตำแหน่งกล่องแบน การดันฉลากขนาดเล็ก
-- ห้องปฏิบัติการอัตโนมัติและเวิร์คช็อปแบบชื้น (ถังสเตนเลสป้องกันสนิม)
1. วงจรกดแบบ Double Acting
- ตัวจ่ายน้ำมันหล่อลื่นตัวกรองอากาศ AFC → 4V210-06 5/2 โซลินอยด์วาล์ว → ท่อ PU4 → CJ2KB16-60Z-M9BW
2. วงจรรีเซ็ตสปริงรักษาการเดี่ยว
-- ตัวปรับแรงดัน AR → 3V210 3/2 โซลินอยด์วาล์ว → CJ2KB10-30SZ
-- หลีกเลี่ยงการรับภาระด้านรัศมีมากเกินไปบนก้านลูกสูบ แรงด้านข้างช่วยเร่งการสึกหรอของบูชไกด์และลดความแม่นยำในการป้องกันการหมุน
-- ติดตั้งโหลดปลายโคแอกเซียลเพื่อลดโมเมนต์แรงบิด
-- ติดตั้งตัวกรองอากาศ AF ไว้ที่ต้นน้ำเพื่อป้องกันไม่ให้ฝุ่นเกาะติดชุดไกด์
-- หลีกเลี่ยงการทำงานด้วยความเร็วสูงในระยะยาวภายใต้แรงดันเต็ม 0.7MPa ใช้เบาะยางได้เต็มที่
-- รุ่นซีลยางฟลูออรีนที่ปรับแต่งได้สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนของกรดและด่างเข้มข้น
กระบอกสูบขนาดเล็กก้านหกเหลี่ยมไม่หมุนทำจากสเตนเลส SOLH CJ2K ให้การเคลื่อนที่เชิงเส้นป้องกันการบิดที่แม่นยำ มีให้เลือกหลายแบบแบบแสดงสองครั้ง/เดี่ยวพร้อมรูปแบบการติดตั้งหลายรูปแบบ เข้ากันได้กับสวิตช์แม่เหล็ก M9BW แอคชูเอเตอร์ที่สมบูรณ์แบบสำหรับการทดสอบ 3C การตรวจสอบด้วยแสง และสถานีกำหนดตำแหน่งจิ๊กที่มีความแม่นยำ ซึ่งห้ามไม่ให้มีการเบี่ยงเบนเชิงมุม
