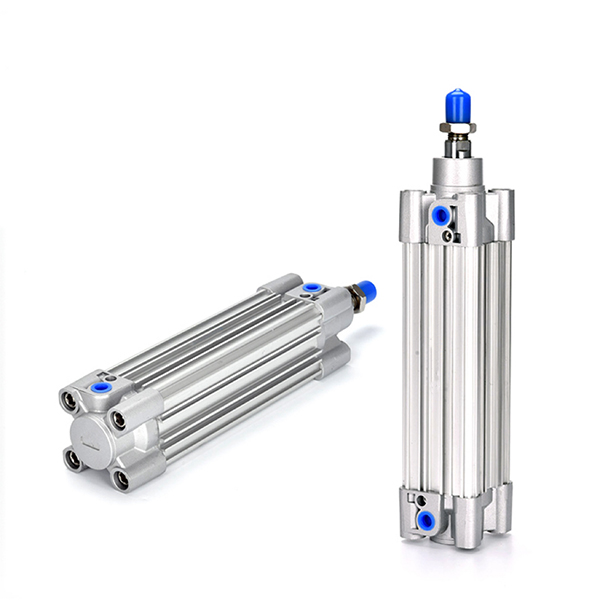

กระบอกลมมาตรฐาน ISO15552 ซีรีส์ CP96S (เบาะรองสำหรับงานหนักคู่)

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     กระบอกผูกเน็คไทซีรีส์ SOLH CP96S เป็นไปตามมาตรฐานสากล ISO15552 / VDMA24562 ใช้กระบอกอลูมิเนียมโปรไฟล์พร้อมระบบเบาะคู่ (เบาะลมแบบปรับได้ + แผ่นบัฟเฟอร์ยาง) โดดเด่นด้วยเสียงรบกวนต่ำ ความแข็งแกร่งสูง เหมาะสำหรับการใช้งานอัตโนมัติแบบลูกสูบความเร็วสูง ความถี่สูง และช่วงชักยาวอัตโนมัติ การแลกเปลี่ยนทางกลโดยตรงกับซีรีส์ CP96S ดั้งเดิม

โครงสร้างหลักและคุณสมบัติการออกแบบ

   1. โครงสร้าง: กระบอกโปรไฟล์พร้อมก้านผูกในตัว น้ำหนักเบากว่ากระบอกก้านสูบแบบเดิมถึง 15% เบาะคู่ดูดซับแรงกระแทกที่ปลายอย่างมากและลดเสียงรบกวนในการทำงาน

   2. วัสดุ: กระบอกอลูมิเนียมอะโนไดซ์แข็ง, ฝาปิดท้ายที่มีความแข็งแรงสูง, ก้านลูกสูบชุบโครเมียมแข็ง ทนต่อการสึกหรอและมีอายุการใช้งานยาวนาน

   3. ตัวแปรการดำเนินงาน

     -- CP96S: รุ่นมาตรฐานแบบก้านเดี่ยวสองทาง

     -- CP96SD (ต่อท้าย W): ก้านคู่ทำหน้าที่ดับเบิ้ล ประสิทธิภาพการป้องกันแรงบิดดีเยี่ยม

     -- ต่อท้าย -S: วงแหวนแม่เหล็กในตัวสำหรับสวิตช์แม่เหล็ก

   4. ระบบเบาะ: เบาะลม + บัฟเฟอร์ยางคอมโพสิต เหมาะสำหรับการปั่นจักรยานความเร็วสูง 50 ~ 1000 มม./วินาที

   5. ความแข็งแกร่งสูง: ฝาปิดปลายกลึงที่มีความแม่นยำ, การโก่งตัวของก้านลูกสูบขนาดเล็ก, ความต้านทานโหลดออฟเซ็ตที่แข็งแกร่ง

   6. เซนเซอร์ Groove: ช่องที่สงวนไว้สำหรับสวิตช์แม่เหล็ก M9B, A93 series

   7. ความสามารถในการเปลี่ยนกันได้: ขนาดมาตรฐาน ISO15552 เข้ากันได้กับอุปกรณ์เสริมซีรีส์ SE, SAI, DNC

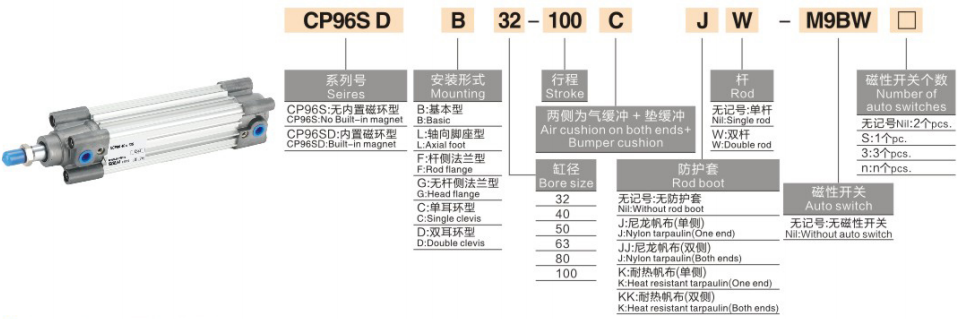

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น：CP96SB40-100W-S

   2. ตัวอย่างการสั่งซื้อมาตรฐาน

     -- CP96SB50-200-S: Bore50, stroke200, ก้านเดี่ยว, ชนิดพื้นฐานพร้อมแม่เหล็ก

     -- CP96SF63-150W: เจาะ 63, จังหวะ 150, ก้านคู่, ตัวยึดหน้าแปลนข้างก้าน

ข้อมูลจำเพาะทางเทคนิคหลัก

แรงดึงและแรงดึงตามทฤษฎี @0.5MPa (ก้านเดี่ยว หน่วย:N)

ประเภทการติดตั้งและรุ่นอนุพันธ์

   1. ตัวเลือกการติดตั้ง

     -- พื้นฐาน ที่วางเท้า หน้าแปลนหน้า/หลัง เคลวิสเดี่ยว/คู่

   2. ชุดอนุพันธ์หลัก

     -- CP96S / CP96SD: รุ่นก้านเดี่ยวและก้านคู่

     -- CP96SK: กระบอกสูบแบบกำหนดเองที่อุณหภูมิสูง

     -- CP96SR: ก้านลูกสูบสเตนเลสสตีลสำหรับสภาพแวดล้อมที่มีการกัดกร่อนเล็กน้อย

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกเจาะ: คำนวณแรงขับที่ต้องการ สำรองอัตราความปลอดภัย≥50% จัดลำดับความสำคัญ CP96S สำหรับความเร็วสูงและความต้องการเสียงรบกวนต่ำ

   2. การยืนยันจังหวะ: เพิ่มระยะขอบความปลอดภัย 10 ~ 20 มม. ระยะชักมาตรฐานสูงสุด 800 มม. ปรับแต่งได้สูงสุด 2,000 มม.

   3. การจับคู่การกำหนดค่า

     -- ข้อเสนอแนะเกี่ยวกับตำแหน่ง: เลือกรุ่นแม่เหล็ก -S พร้อมสวิตช์แม่เหล็ก M9B/A93

     - การติดตั้ง: ตัวยึดเท้า L สำหรับการบรรทุกหนักในแนวนอน หน้าแปลน F สำหรับการติดตั้งในแนวตั้ง

     -- สภาพแวดล้อมพิเศษ: เลือก CP96SK สำหรับอุณหภูมิสูง, CP96SR สำหรับสภาพที่มีฤทธิ์กัดกร่อน

สรุปประโยคเดียว

     กระบอกก้านผูก SOLH CP96S ISO15552 พร้อมระบบลมคู่และเบาะยาง เสียงความเร็วสูงที่ต่ำ ความสามารถในการรับน้ำหนักป้องกันการชดเชยที่แข็งแกร่ง ตัวกระตุ้นเชิงเส้นสำหรับงานหนักในอุดมคติสำหรับอุปกรณ์อัตโนมัติในการส่งออกความถี่สูง
