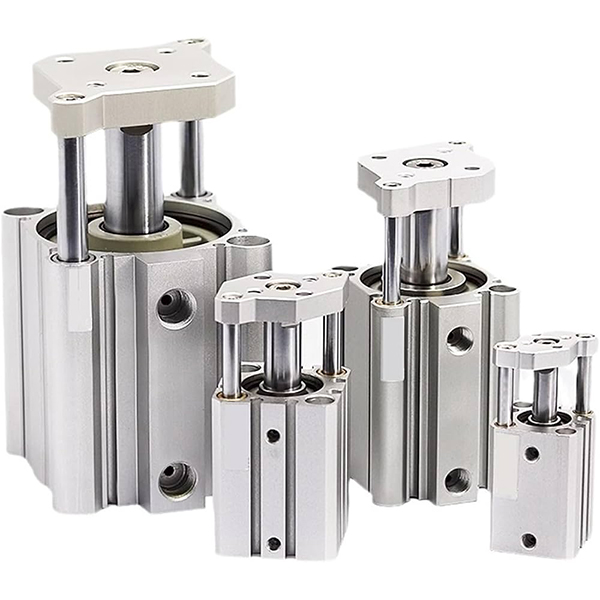

กระบอกลมแบบบางพร้อมไกด์ซีรีส์ CQM

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     SOLH CQM ซีรีส์ กระบอกสูบบางนำที่มีความแข็งแกร่งสูง สามารถใช้แทน CQM/CDQM นำเข้าได้ แกนนำคู่ในตัวตามโครงสร้างกระบอกสูบบางของ CQ2 ปรับปรุงความต้านทานโหลดด้านข้างและประสิทธิภาพการป้องกันการหมุนอย่างมาก ความยาวลำตัวเท่ากับ CQ2 ไม่จำเป็นต้องใช้ไกด์ภายนอกเพิ่มเติม ขนาดการติดตั้งเข้ากันได้กับ CQ2/CQS ซึ่งใช้กันอย่างแพร่หลายสำหรับการวางตำแหน่ง การหนีบ และการดันด้วยโหลดด้านข้างอย่างแม่นยำ

โครงสร้างและคุณสมบัติหลัก

     - ตัวกระบอกสูบบางในตัว + แท่งนำคู่ขนาน, แผ่นยึดรับน้ำหนักที่ส่วนหน้า

     - กระบอกอลูมิเนียมอโนไดซ์แข็ง, ก้านลูกสูบชุบโครเมียมและแท่งนำ;

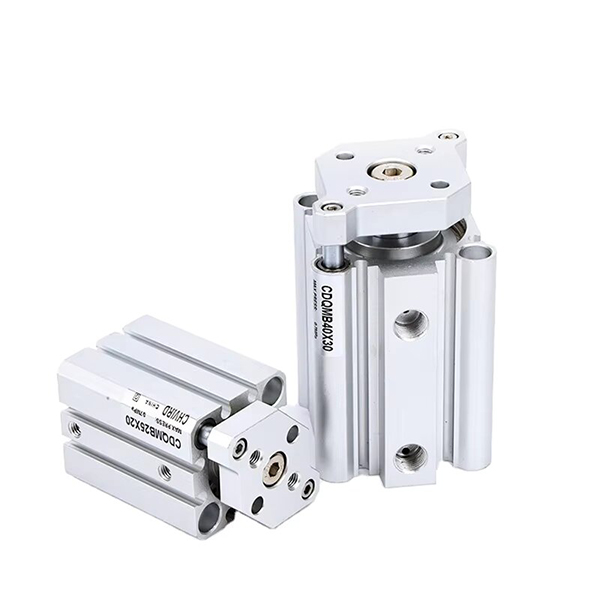

     -- รุ่นต่างๆ: CQM (ไม่ใช่แม่เหล็ก), CDQM (ติดตั้งแม่เหล็ก), รุ่นอายุการใช้งานยาวนาน CQM-XB24;

     - ความสามารถในการรับน้ำหนักด้านข้างสูงกว่ากระบอกสูบ CQ2 มาตรฐาน 2 ~ 4 เท่า ความทนทานต่อการหมุน ≤±0.2°;

     -- บัฟเฟอร์ยางมาตรฐานที่ปลายทั้งสองข้าง ไม่มีตัวเลือกเบาะลม

     - แม่เหล็กในตัว CDQM สำหรับการตรวจจับสวิตช์แม่เหล็ก การติดตั้งเซ็นเซอร์ที่ยืดหยุ่น

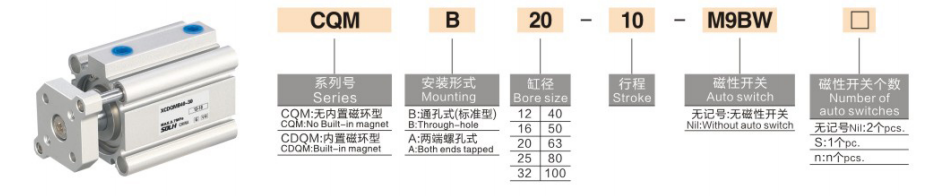

กฎการเข้ารหัสโมเดล

   1. ตัวอย่าง: CDQMB20-50-M9B

     -- C: แม่เหล็กในตัว (CDQM); ว่างเปล่า = ไม่ใช่แม่เหล็ก (CQM)

     -- DQM: รหัสซีรีส์สำหรับกระบอกสูบแบบบางมีไกด์

     -- B/A: ประเภทการติดตั้ง; B=ทะลุรู; A=ปลายรูต๊าปเกลียว

     -- 20: ขนาดเจาะ: 12/16/20/25/32/40/50/63/80/100 มม.

     -- 50: ความยาวช่วงชัก 5~100มม

     -- M9B: ตัวเลือกสวิตช์แม่เหล็ก

ข้อมูลจำเพาะทางเทคนิค

แรงขับและแรงดึงตามทฤษฎี และโหลดด้านข้างสูงสุด @0.5MPa

สรุปประโยคเดียว

     ซีรีส์ SOLH CQM รวมกระบอกลมแบบบางที่มีก้านนำทางคู่พร้อมความสามารถในการต้านการบิดที่ดีเยี่ยมและความสามารถในการรับน้ำหนักด้านข้างสูง แอคชูเอเตอร์ที่มีความแม่นยำสมบูรณ์แบบเพื่อใช้แทนกระบอกสูบ CQ2 มาตรฐานสำหรับการใช้งานการจับยึดและการวางตำแหน่งแบบอัตโนมัติ
