ยี่ห้อ: SOLH โดย Richge Technology

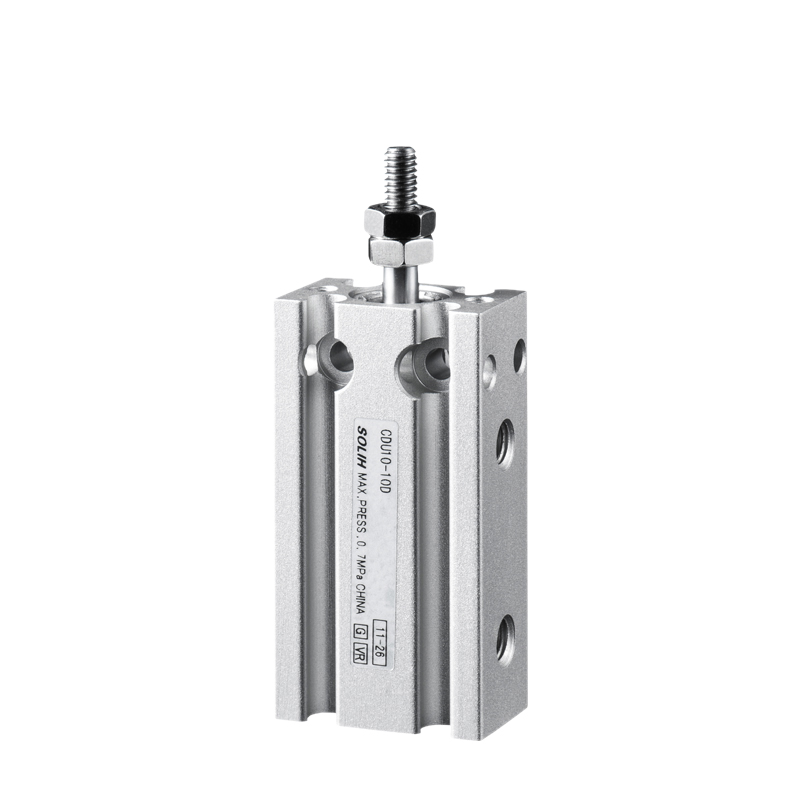

SOLH CU/CDU ซีรีส์ กระบอกสูบแบบไม่มีบล็อกสี่เหลี่ยม รูยึดหลายพื้นผิวช่วยให้สามารถติดตั้งได้โดยตรงในทุกทิศทางโดยไม่ต้องใช้ขายึด การออกแบบกะทัดรัดบางเฉียบใช้กันอย่างแพร่หลายสำหรับการกด การหนีบ และการวางตำแหน่งที่มีน้ำหนักเบาในอุปกรณ์อัตโนมัติที่มีพื้นที่การติดตั้งจำกัด
|
แบบอย่าง |
คุณสมบัติ |
แอปพลิเคชัน |
| จุฬาฯ |
หากไม่มีวงแหวนแม่เหล็ก ไม่สามารถใส่สวิตช์แม่เหล็กได้ |
โครงการที่คำนึงถึงต้นทุนโดยไม่มีการตอบรับตำแหน่ง |
| ซีดียู |
แม่เหล็กในตัวรองรับเซ็นเซอร์แม่เหล็ก CMSH/DMSH |
จำเป็นต้องตรวจจับตำแหน่งการยืด/หด |
| CUK/CDUK |
ก้านลูกสูบไม่หมุน |
ต้องยึดมุมชิ้นงานไม่ให้เพลาหมุน |
| CUW/CDUW |
ก้านลูกสูบคู่ ไกด์ในตัว ป้องกันแรงบิด |
การใช้งานที่มีโหลดด้านข้างและแรงออฟเซ็ต |
-- การติดตั้งหลายทิศทาง: ติดตั้งจากด้านล่าง ด้านข้าง หรือด้านท้าย บันทึกวงเล็บยึด
-- ตัวเครื่องทรงสี่เหลี่ยมบางเฉียบ บางกว่ากระบอกสูบมาตรฐานถึง 40%
- โครงสร้างหลายแบบ: ก้านเดี่ยวมาตรฐาน, แกนป้องกันการหมุน, แกนนำคู่;
-- รุ่นแม่เหล็กในตัว (CDU) พร้อมช่องเซ็นเซอร์แบบปรับได้
- แบริ่งหล่อลื่นในตัว, การทำงานต่อเนื่องแบบไร้น้ำมัน;
-- แก้ไขแผ่นยางกันกระแทกเพื่อลดแรงกระแทกและเสียงรบกวน
1. ตัวอย่าง：CDU16×30S
-- CDU: ชื่อซีรีส์, C=แม่เหล็กในตัว; K=แกนไม่หมุน W=ก้านคู่
-- 16: ขนาดเจาะ (มม.):6,10,16,20,25,32
-- 30: ความยาวช่วงชัก (มม.)
-- S: ข้อกำหนดมาตรฐาน
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
| ขนาดเจาะ |
6,10,16,20,25,32 มม |
| จังหวะมาตรฐาน |
5~60มม |
| ประเภทการแสดง |
การแสดงสองครั้ง (ค่าเริ่มต้น); ขยาย/ออกสปริงแบบออกฤทธิ์เดี่ยว |
| แรงดันใช้งาน |
การแสดงสองครั้ง:0.05~0.7MPa; การแสดงเดี่ยว:0.15~0.7MPa |
| พิสูจน์ความดัน |
1.05 เมกะปาสคาล |
| อุณหภูมิ |
-10~60℃(ไม่มีน้ำแข็งในอากาศ) |
| ความเร็วลูกสูบ |
50~500 มม./วินาที |
| เบาะ |
แก้ไขยางบัฟเฟอร์ที่ปลายทั้งสองข้าง |
| เธรดพอร์ต |
M5×0.8 (φ6/10); PT1/8 (φ16~32) |
| การหล่อลื่น |
การทำงานแบบไร้น้ำมัน |
|
เจาะ (มม.) |
พื้นที่แรงขับ/แรงดึง |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78.5 / 70.7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54.9 / 49.5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120.7 / 108.6 |
140.8 / 126.7 |
|
20 |
314.2 / 282.7 |
62.8 / 56.5 |
125.7 / 113.1 |
188.5 / 169.6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294.5 / 271.4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
-- 3C & เซมิคอนดักเตอร์ไมโครจิ๊ก, สต็อปเปอร์, ฟิตติ้งแบบกด;
-- การหนีบอัตโนมัติทั่วไป การวางตำแหน่ง และการสลับวัสดุ
-- เครื่องใช้ในบ้านและการประกอบฮาร์ดแวร์ อุปกรณ์คัดแยกบรรจุภัณฑ์น้ำหนักเบา
กระบอกสูบนิวแมติกแบบติดตั้งอิสระทรงสี่เหลี่ยม SOLH CU/CDU รองรับการติดตั้งแบบไม่มีขายึดหลายมุม โดยมีแกนนำแบบไม่หมุนและแบบแกนนำคู่ ซึ่งใช้กันอย่างแพร่หลายสำหรับการวางตำแหน่งและหนีบอัตโนมัติงานเบาแบบจังหวะสั้น
