โครงสร้างและหลักการทำงาน
GN19-12 สวิตช์ตัดการเชื่อมต่อภายในอาคาร สวิตช์แยกไฟฟ้าแรงสูง
สวิตช์ตัดการเชื่อมต่อแรงดันสูงในร่มซีรีส์ GN19-12, 12C (ต่อไปนี้จะเรียกว่าสวิตช์ตัดการเชื่อมต่อ) เป็นอุปกรณ์ภายในอาคารที่มีแรงดันไฟฟ้า 12kV, AC สามเฟส 60Hz และใช้สำหรับการแบ่งและปิดวงจรเมื่อมีแรงดันไฟฟ้าและไม่มีโหลด

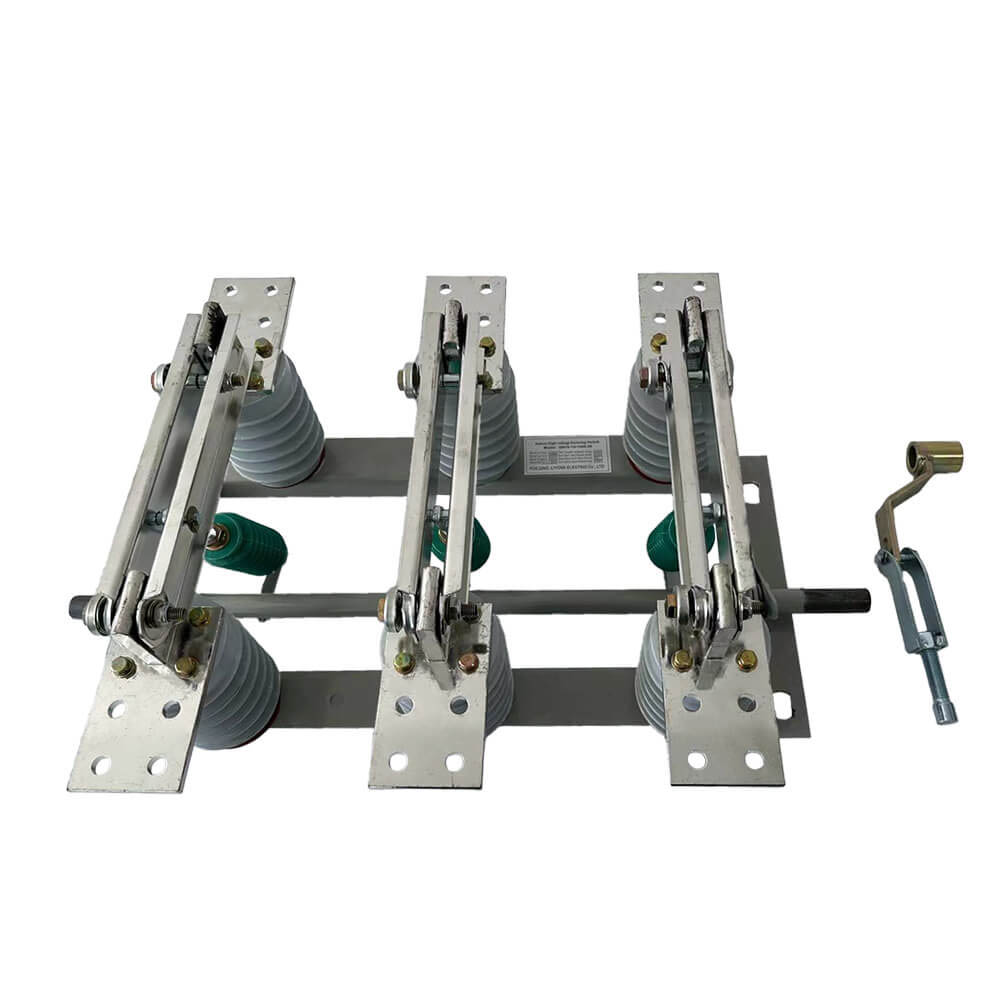

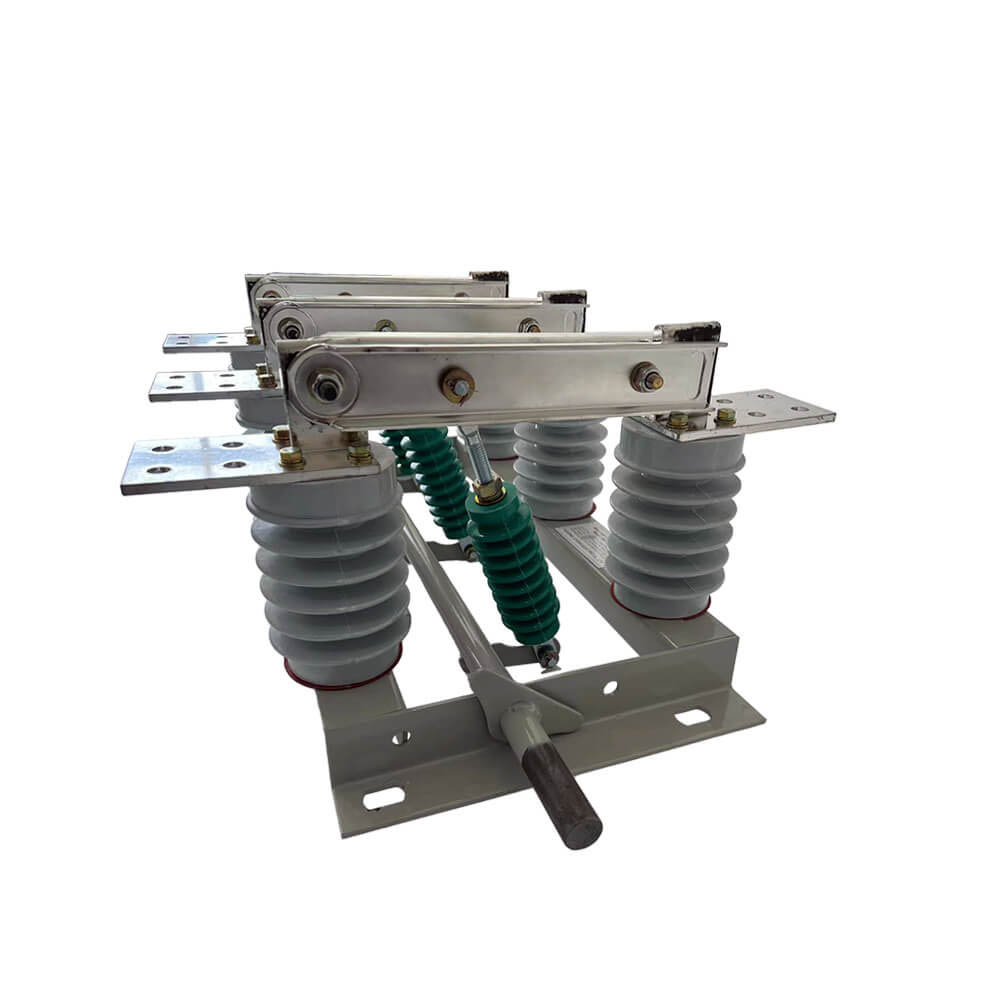

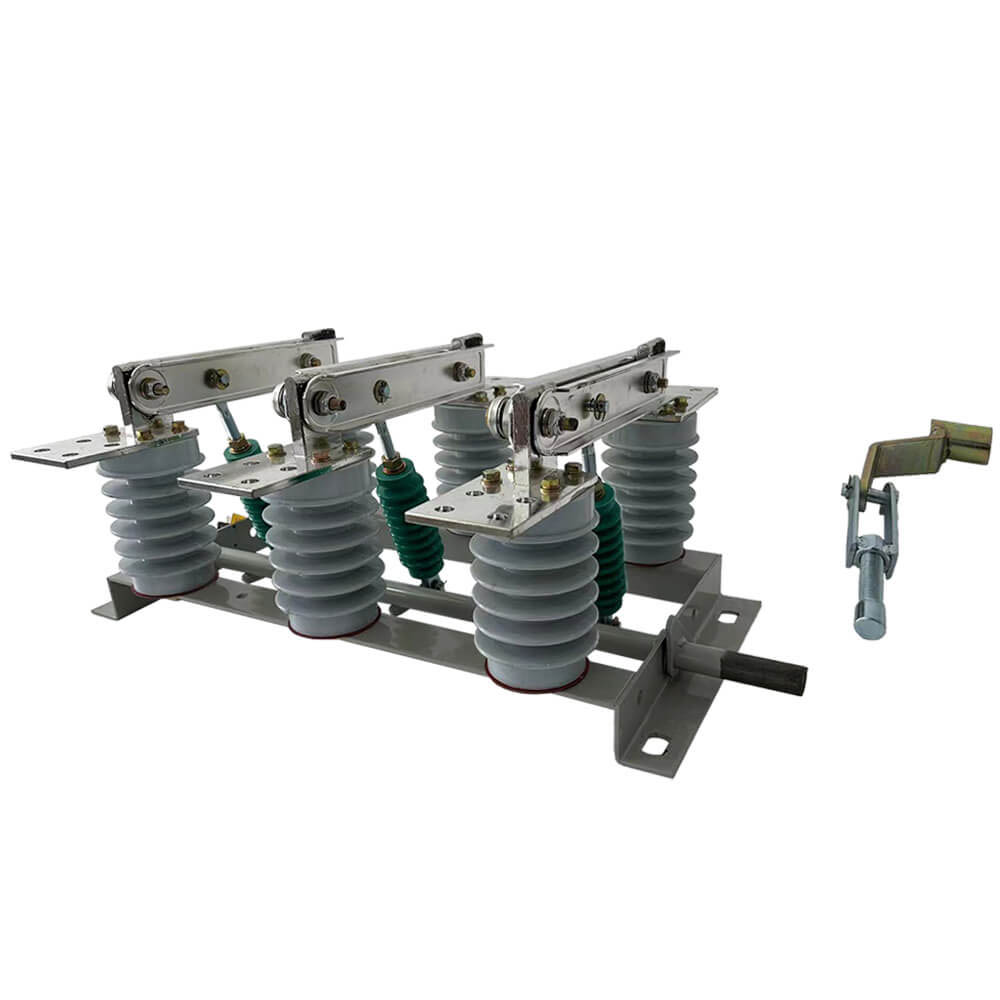

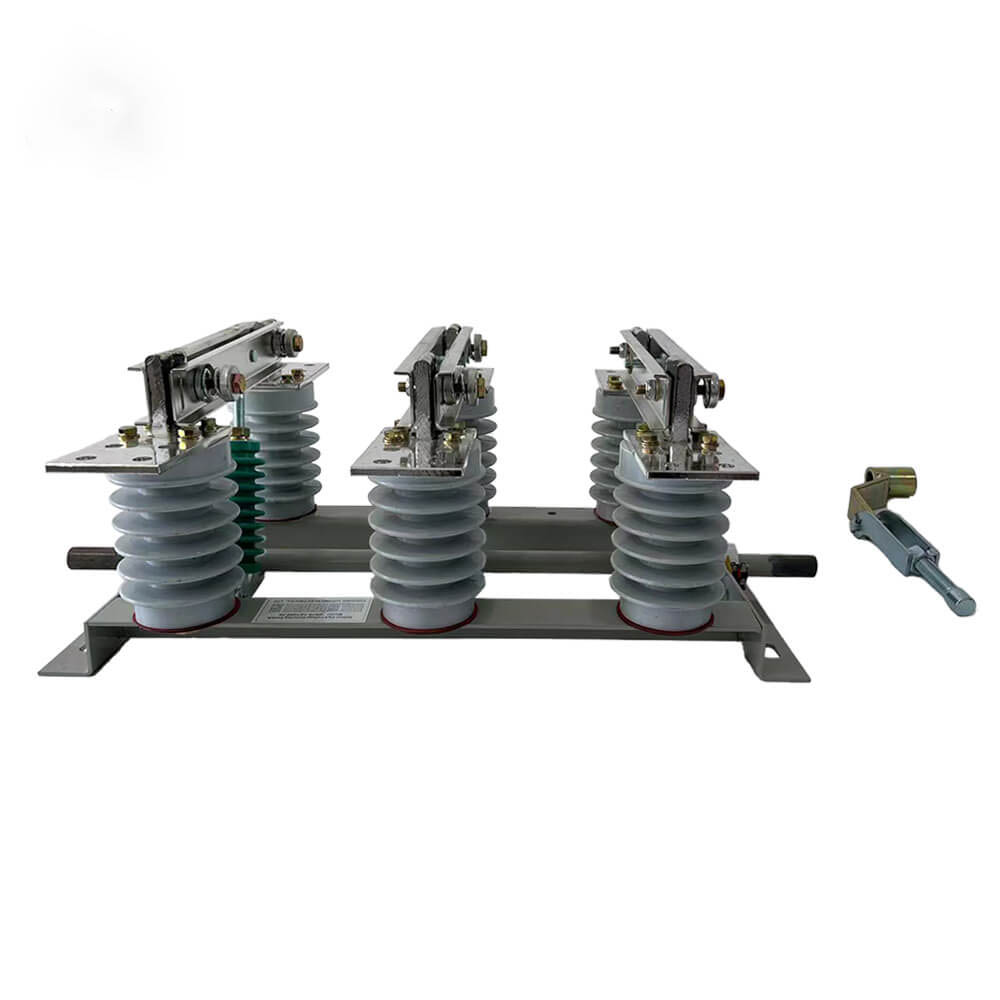

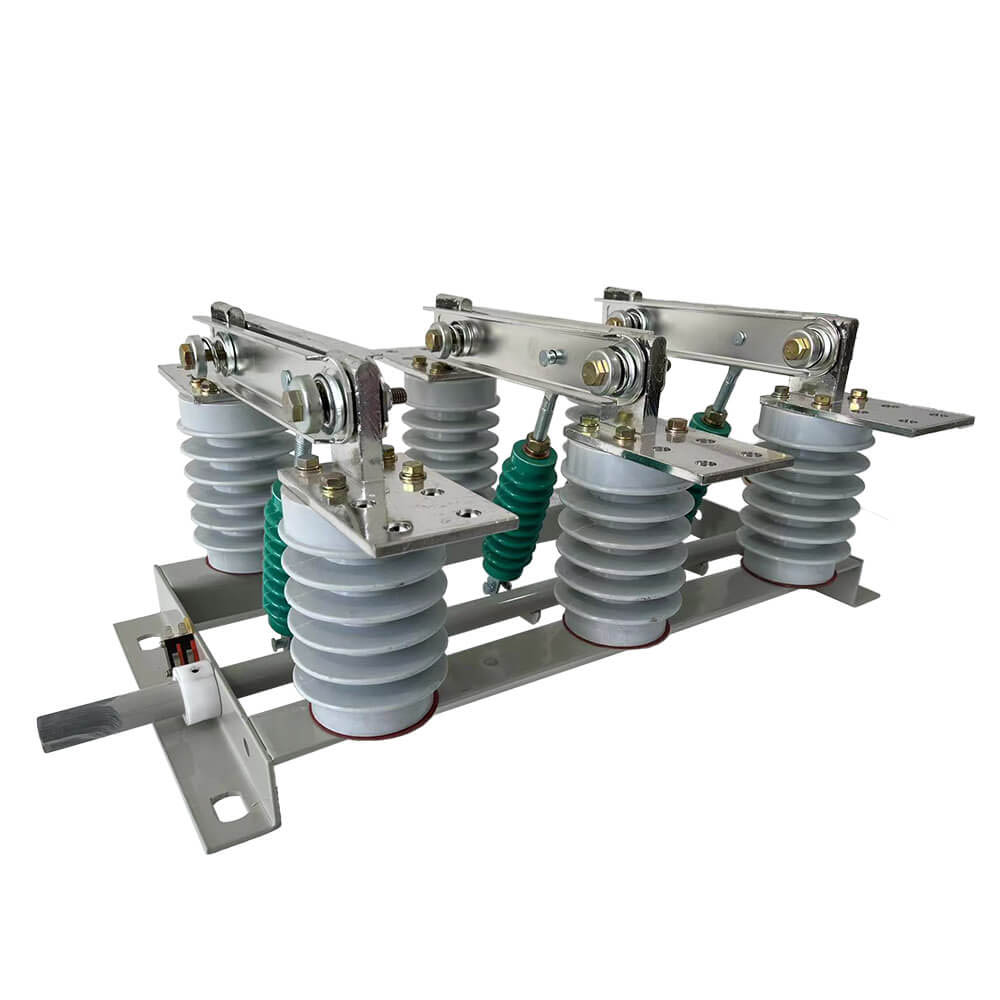

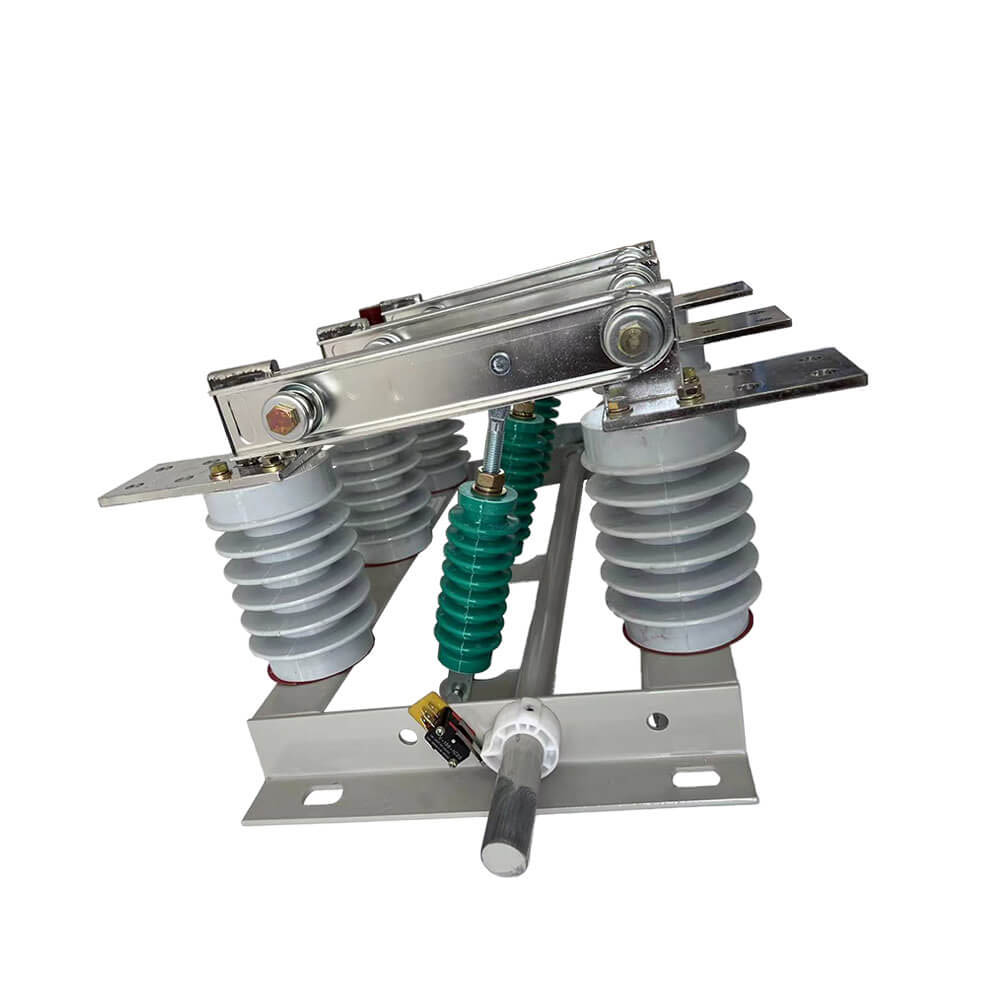

สวิตช์แยกชุดนี้เป็นแบบสามขั้ว ประกอบด้วยโครงฐาน เพลาหมุน และคันโยก ฉนวนเสาพอร์ซเลน มีดประตู และแผงเชื่อมต่อ เพลาหมุนวางอยู่บนโครงฐานซึ่งมีการเชื่อมคันโยกสามคู่และคันโยกนั้นถูกคล้องด้วยมีดประตูผ่านแกนดึงฉนวนพอร์ซเลน เพลายื่นออกมาจากเฟรมด้านล่าง และส่วนใดๆ ของเพลาก็สามารถเชื่อมต่อกับกลไกการทำงานได้
ส่วนที่เป็นสื่อกระแสไฟฟ้าของสวิตช์ตัดการเชื่อมต่อประเภท GN19-12/400, 630, 1000, 1250 ได้รับการแก้ไขบนฐานด้วยฉนวนเสาสองตัวสำหรับแต่ละเฟส (ประเภท GN19-12C/400, 630, 1000, 1250 มีฉนวนเสาหนึ่งอันและฉนวนปลอกพอร์ซเลนหนึ่งอัน) มีการติดตั้งสามเฟสแบบขนาน และส่วนที่นำไฟฟ้าประกอบด้วยหน้าสัมผัสคงที่ของมีดหน้าสัมผัสและตัวจับหน้าสัมผัส (หรือแท่งนำไฟฟ้า) แต่ละเฟสของมีดสัมผัสจะเชื่อมต่อกับตรงกลางของฉนวนไท ฉนวนไท และติดตั้งบนฐานของแกนหมุนที่เชื่อมต่อ แกนหมุนเชื่อมต่อกับก้านสูบ (จัดเตรียมโดยผู้ใช้) และกลไกการเคลื่อนที่ประเภท CS6-1 ผ่านที่จับ มีดสัมผัสที่เชื่อมต่อประกอบด้วยแผ่นทองแดงสองแผ่นซึ่งไม่เพียงเพิ่มพื้นที่กระจายความร้อนของมีดสัมผัสเพื่อลดอุณหภูมิด้านล่าง แต่ยังช่วยเพิ่มความแข็งแรงเชิงกลของมีดสัมผัส เพื่อปรับปรุงเสถียรภาพแบบไดนามิกของสวิตช์ ปลายด้านหนึ่งของมีดสัมผัสถูกติดตั้งบนบล็อกหน้าสัมผัส (หรือบนแกนนำไฟฟ้า) ด้วยสลักเกลียว (รถของ Shaw) GN19-12/1000, 1250 เมื่อสัมผัสกับการติดตั้งแผ่นล็อคแม่เหล็ก บวกกับวัตถุประสงค์ของแผ่นล็อคแม่เหล็กคือเมื่อมีกระแสไฟฟ้าลัดวงจรขนาดใหญ่เพื่อเพิ่มใบมีดหน้าสัมผัสสองร่องระหว่าง | สถานที่ท่องเที่ยว. สวิตช์ตัดการเชื่อมต่อ GN19-12/400, 630 มีขีดจำกัดกระแสไฟผ่านเล็กน้อย ดังนั้นจึงไม่จำเป็นต้องเพิ่มแผ่นล็อคแม่เหล็ก
 |
 |
 |

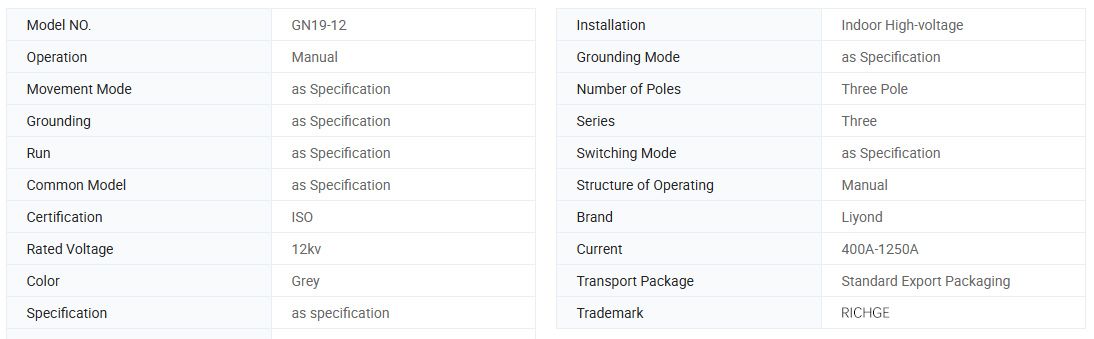

| แบบอย่าง |
แรงดันไฟฟ้า (กิโลโวลต์) |
จัดอันดับปัจจุบัน (ก) |
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า (ที่ / 4s) |
พิกัดสูงสุดทนกระแสได้ (ที่) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1.ขีดจำกัดบนของอุณหภูมิแวดล้อม +40°C,ขีดจำกัดล่าง-l0°C, หมายเหตุ: อนุญาตให้จัดเก็บและขนส่งที่อุณหภูมิ -25°C
2. ระดับความสูงไม่เกิน 1,000 ม
3. ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันไม่เกิน 95% ค่าเฉลี่ยรายเดือนไม่เกิน 90%
4. แรงดันไอน้ำ: ค่าเฉลี่ยรายวันไม่เกิน 2.2 × 10-3Mpa ค่าเฉลี่ยรายเดือนไม่เกิน 1.8 × 10-3Mpa
5. อากาศโดยรอบควรปราศจากก๊าซที่มีฤทธิ์กัดกร่อนหรือติดไฟได้ ไอน้ำ และมลภาวะอื่น ๆ ที่เห็นได้ชัด
6. ไม่มีการสั่นสะเทือนสม่ำเสมอและรุนแรง
หมายเหตุ: โปรดปรึกษาผู้ผลิตเพื่อแก้ไขปัญหาหากไม่เป็นไปตามเงื่อนไขข้างต้น
คำแนะนำในการสั่งซื้อ●ยอมรับ OEM&ODM:ใช่
●ใบรับรอง: CE, รายงานผลการทดสอบ
●เวลาในการผลิต: 7 ~ 12 วันทำการ
●ระยะเวลาการรับประกัน: 12 เดือน
●ระยะเวลาจัดส่ง: 15 วัน
●เมื่อสั่งซื้อสวิตช์นี้ โปรดระบุข้อมูลจำเพาะของรุ่น แรงดันไฟฟ้า กระแสไฟที่กำหนด และข้อมูลทางเทคนิคอื่นๆ
●หากมีข้อกำหนดพิเศษ คุณสามารถเจรจาเพื่อแก้ไขปัญหาเหล่านั้นได้
