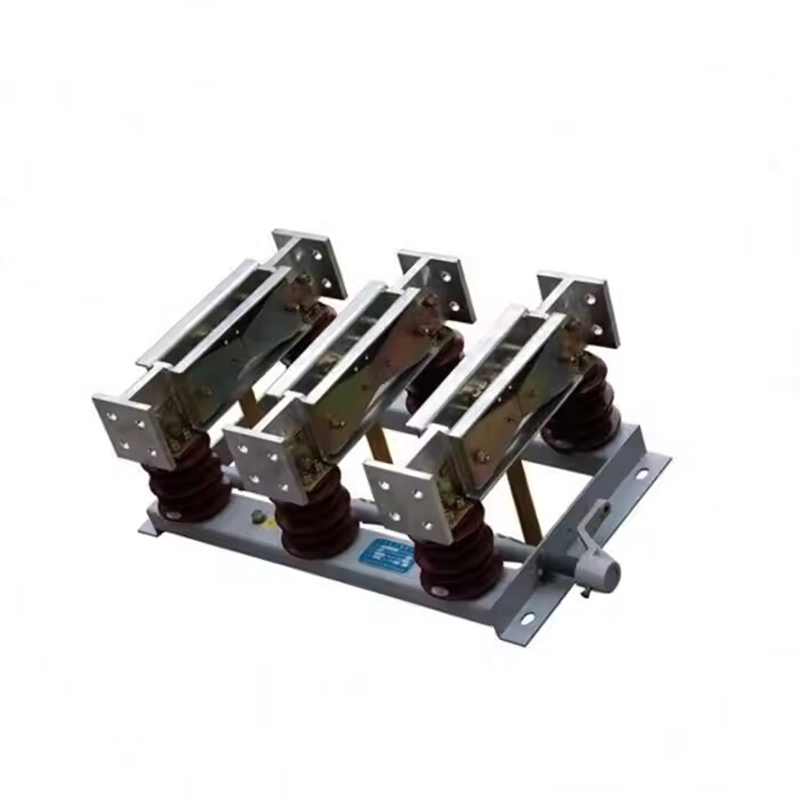

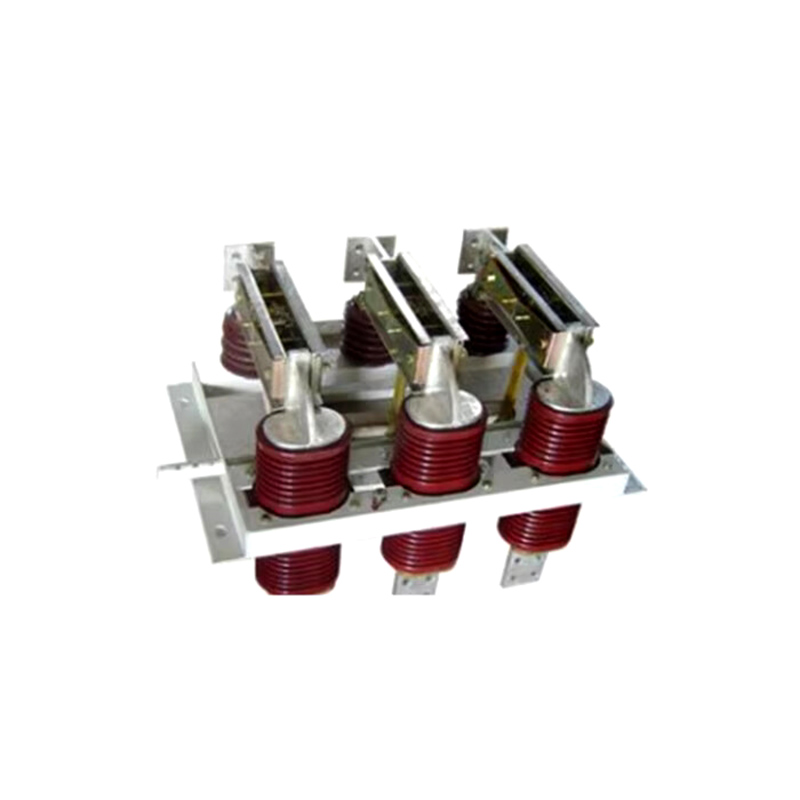

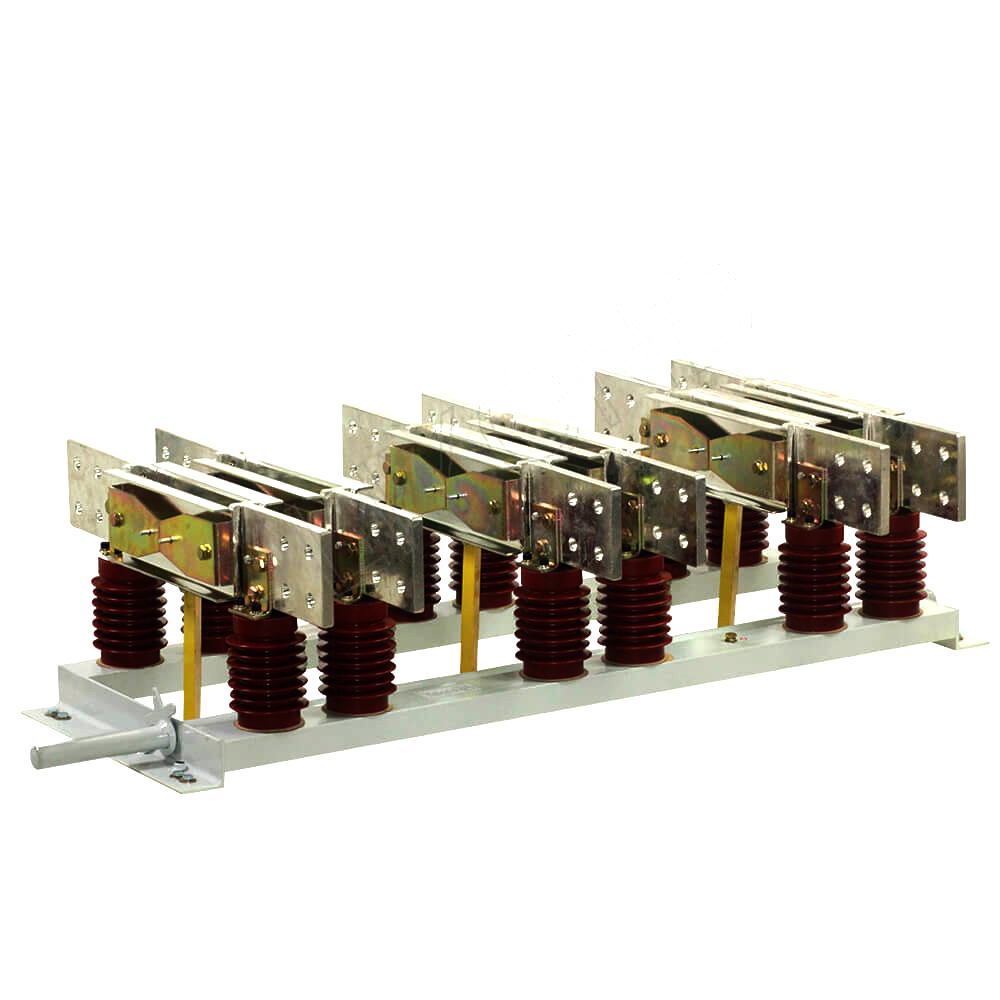

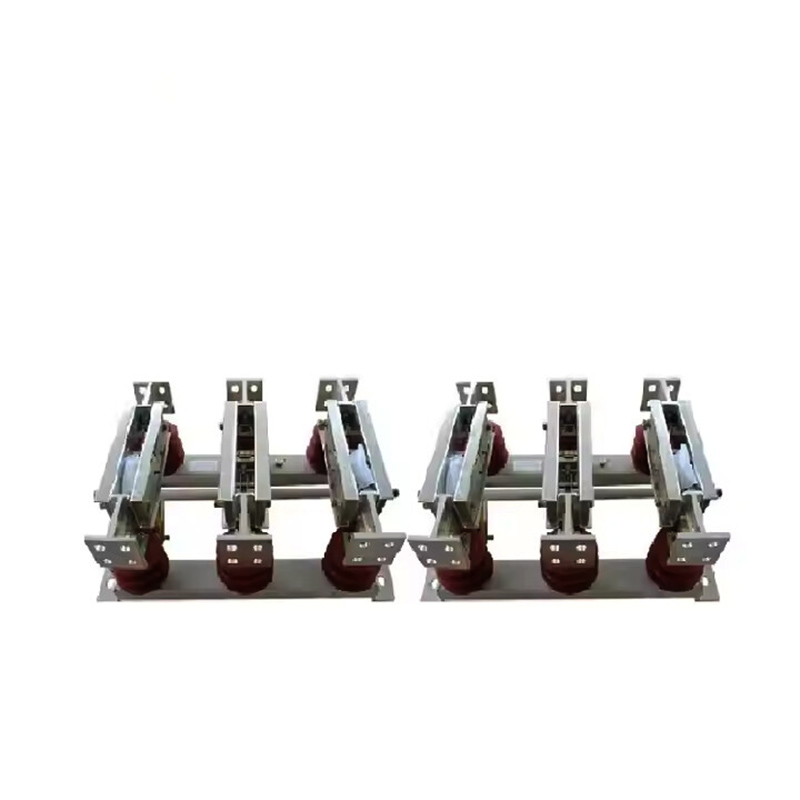

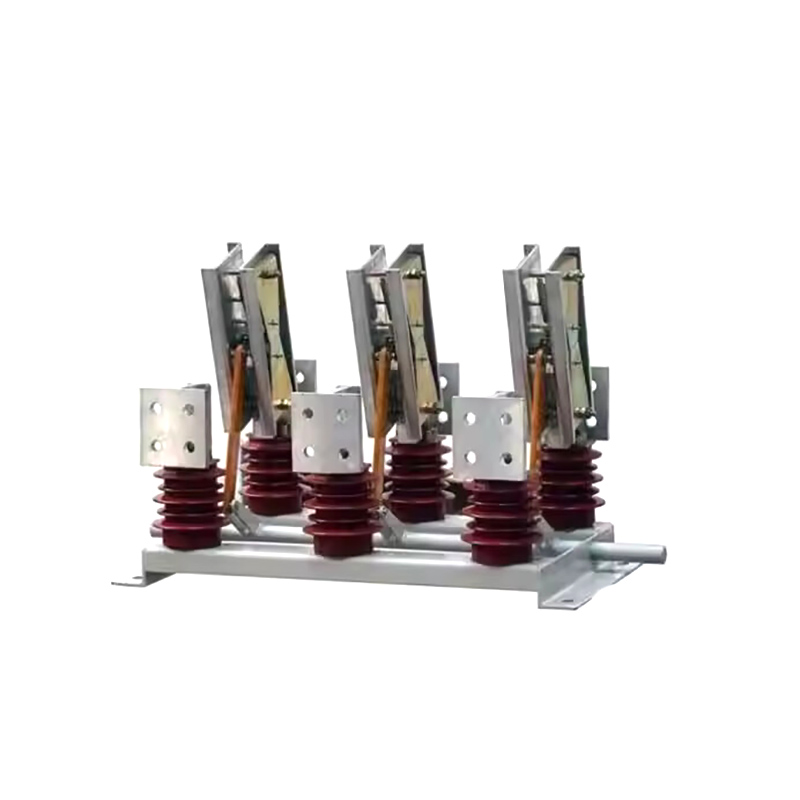

GN22-12 สวิตช์แยกสามเฟส 6300A กระแสไฟฟ้าแรงสูงในร่มในปัจจุบัน

GN22-12 สวิตช์แยกสามเฟส 6300A กระแสไฟฟ้าแรงสูงในร่มในปัจจุบัน

    สวิตช์เกียร์แรงดันสูงแบบตัดการเชื่อมต่อไฟฟ้าแรงสูงในร่มรุ่น GN22-12 (C) (D) ใช้ในระบบไฟฟ้าที่มีแรงดันไฟฟ้าพิกัด 12kV, 50Hz และต่ำกว่า เพื่อเชื่อมต่อ ถอดหรือแปลงสายภายใต้แรงดันไฟฟ้า แต่ไม่มีโหลด

กลไกการจับคู่: ติดตั้ง CS6-1, CS6-2 และกลไกการทำงานแบบแมนนวลอื่น ๆ และยังสามารถใช้กลไกการทำงานแบบไฟฟ้าได้

   สวิตช์ซีรีส์นี้ควบคุมโดยกลไกการทำงานแบบแมนนวล CS6-2 หรือกลไกการทำงานแบบไฟฟ้า และสามารถติดตั้งได้ที่ด้านซ้ายหรือขวาของตัวตัดการเชื่อมต่อ

คุณสมบัติโครงสร้าง

ผลิตภัณฑ์นี้เป็นสวิตช์แยกกระแสไฟสูงที่มีโครงสร้างมีดด้านล่างทั่วไปแบบสามเฟส ใช้ต้นแบบการล็อคแบบกลไกที่มีการดำเนินการสองขั้นตอนในการปิดและการสัมผัส ทำให้มีหน้าสัมผัสที่ปราศจากการสึกหรอ แรงในการใช้งานน้อย แรงกดสัมผัสสูง และเสถียรภาพทางความร้อนแบบไดนามิกที่ดี

พื้นที่ใช้งาน:

ระบบสวิตช์เกียร์: ใช้ในสวิตช์เกียร์แบบปิดด้วยโลหะเพื่อแยกและป้องกันวงจรไฟฟ้า

อุปกรณ์จำหน่ายไฟฟ้า: เหมาะสำหรับใช้ในสถานีไฟฟ้าย่อย ช่วยให้มั่นใจได้ถึงการแยกวงจรอย่างปลอดภัยระหว่างการบำรุงรักษา

โรงไฟฟ้าพลังงานไฟฟ้า: ใช้ในการใช้งานภายในอาคารซึ่งจำเป็นต้องมีการแยกไฟฟ้าแรงสูงเพื่อการทำงานและการบำรุงรักษาที่ปลอดภัย

สถานีหม้อแปลงไฟฟ้า: นำไปใช้ในสถานีย่อยหม้อแปลงไฟฟ้าเพื่อการแยกวงจรหม้อแปลงอย่างปลอดภัย

การติดตั้งพลังงานทดแทน: สามารถใช้ในระบบกักเก็บพลังงานหรือระบบพลังงานหมุนเวียน เช่น ฟาร์มพลังงานแสงอาทิตย์และกังหันลม เพื่อป้องกันและแยกส่วนระหว่างการบำรุงรักษา

สภาพแวดล้อมในการใช้งาน

1. อุณหภูมิอากาศแวดล้อม: -15 ℃ ~ 40 ℃ อุณหภูมิเฉลี่ยรายวัน ≦ 35 ℃

2.ระดับความสูง ≦1000ม.

3.สภาวะอุณหภูมิ:

ความชื้นสัมพัทธ์เฉลี่ยรายวัน ≦95% ความดันไอน้ำเฉลี่ยรายวัน ≦2.2kPa;

ความชื้นสัมพัทธ์เฉลี่ยรายเดือน ≦90% ความดันไอน้ำเฉลี่ยรายเดือน ≦1.8kPa

4.ความรุนแรงของแผ่นดินไหว ≦8 องศา

5.สถานที่ที่ไม่มีไฟ อันตรายจากการระเบิด มลพิษรุนแรง การกัดกร่อนของสารเคมี และการสั่นสะเทือนอย่างรุนแรง

หมายเหตุ: หากเงื่อนไขการใช้ผลิตภัณฑ์เกินกว่าข้อกำหนดข้างต้น ผู้ใช้จะต้องเจรจาและตัดสินใจกับบริษัท

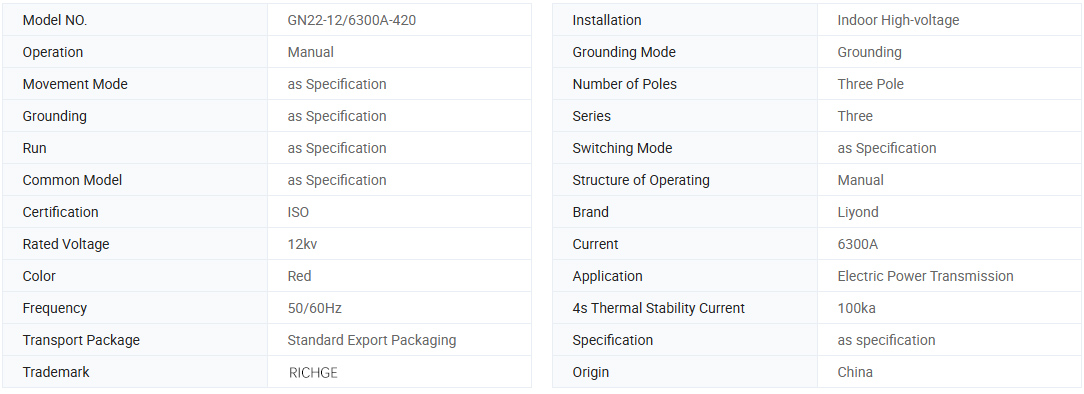

ข้อมูลพื้นฐาน

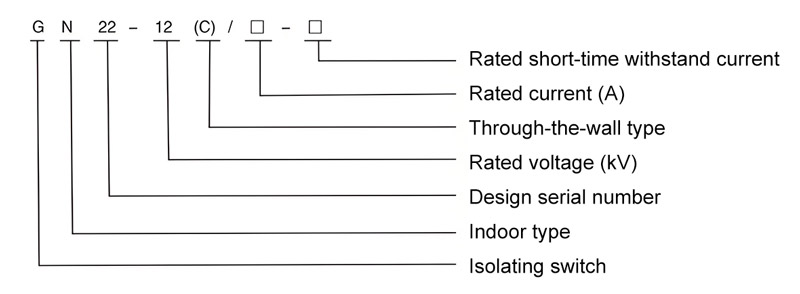

อธิบายการแสดงผล

พารามิเตอร์ทางเทคนิค

แบบอย่าง.	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	จัดอันดับปัจจุบัน	กระแสเสถียรภาพทางความร้อน 4 วินาที (ค่าประสิทธิผล) kA	กระแสเสถียรภาพแบบไดนามิก (ค่าสูงสุด) kA
GN22-12(ซี)(ล)/2000A	12	2000	50	100
GN22- 12(ค)(ล)/2500A	12	2500	50	125
GN22-12(ซี)(ล)/3150A	12	3150	50	125
GN22- 12(ค)(ล)/4000A	12	4000	50	125
GN22-12(ซี)(ล)/5000A	12	5000	100	250
GN22- 12(ค)(ล)/6300A	12	6300	100	250
GN22- 12(ค)(ล)/8000A	12	8000	100	250

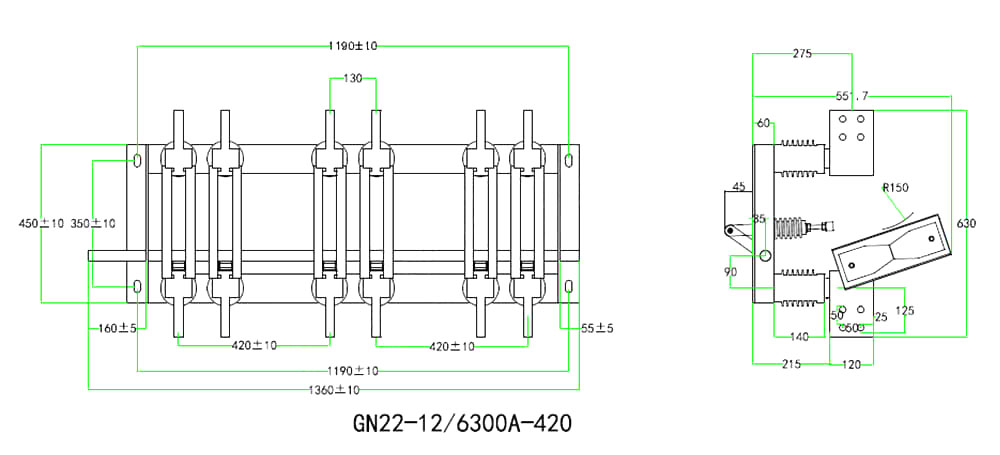

การอ้างอิง ดรออิ้งบอกขนาด (6300A)
