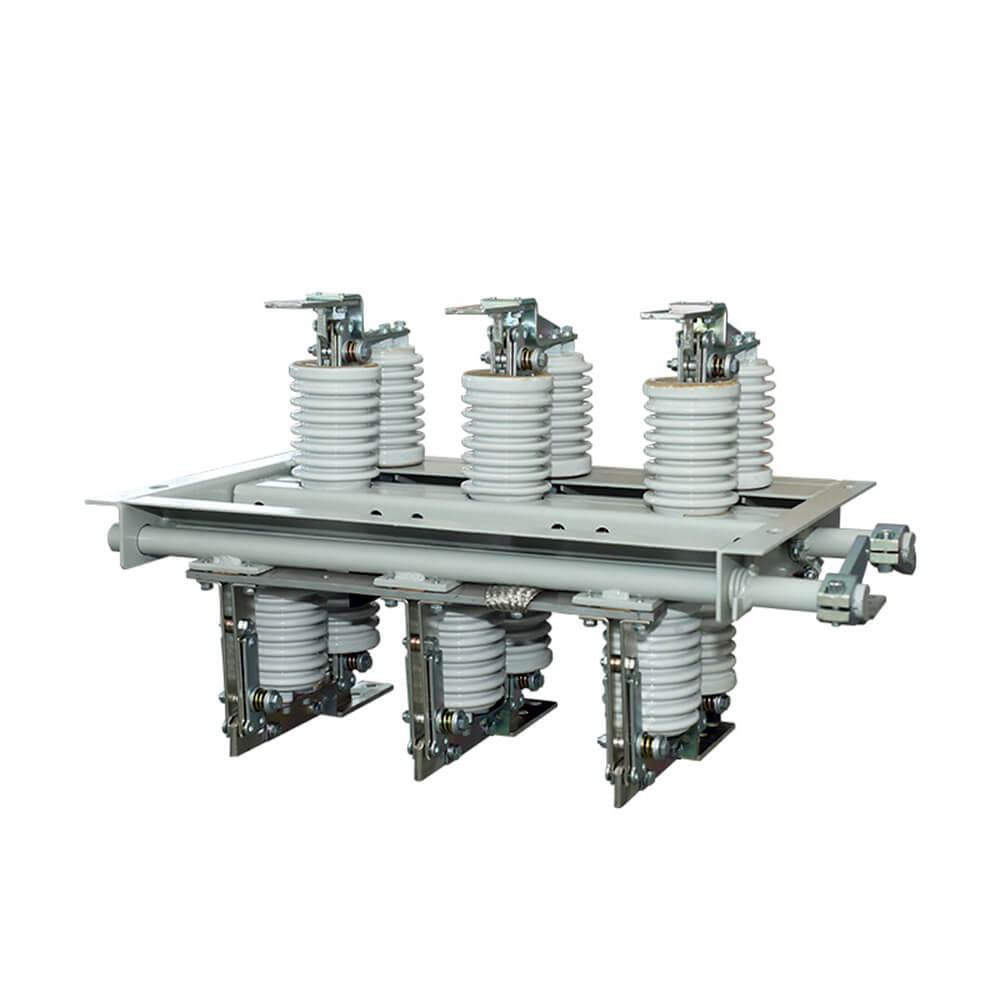

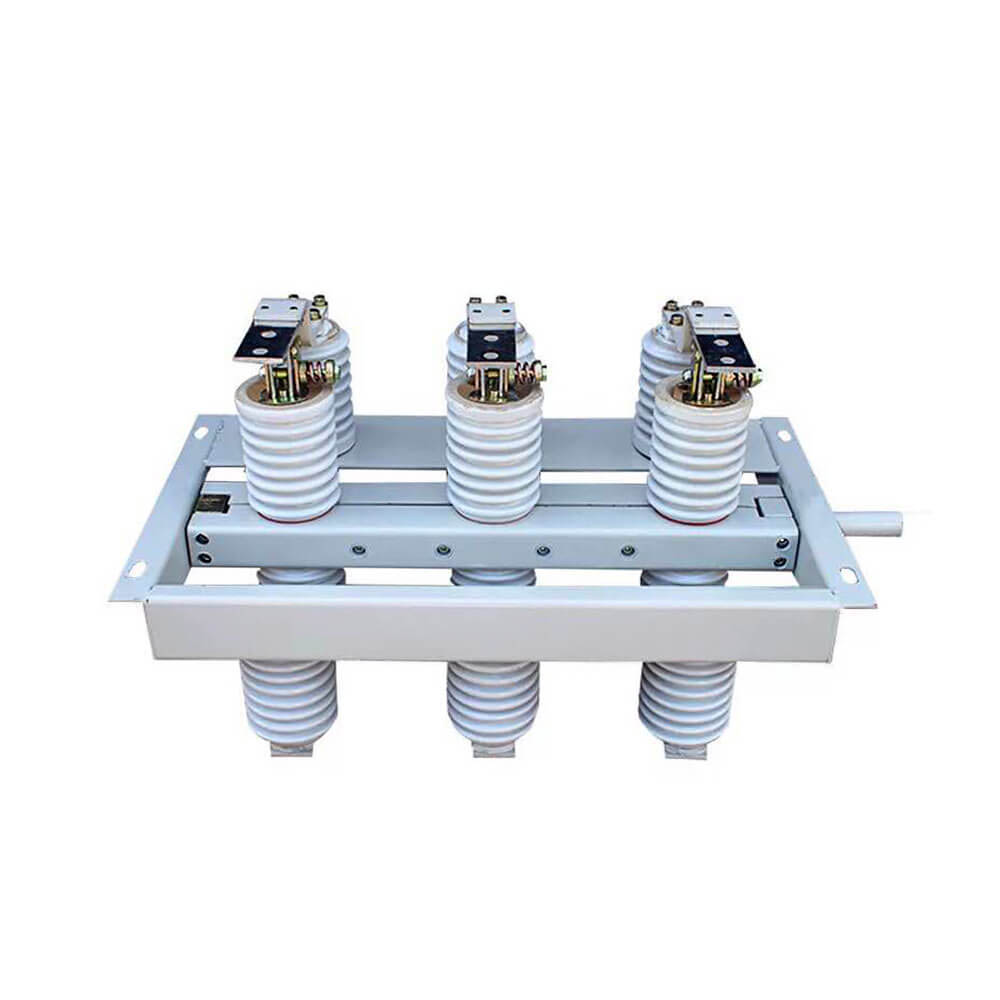

GN30-12 ประเภทสวิตช์แยกไฟฟ้าแรงสูงในร่มแบบหมุน
ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงแบบหมุนในร่ม GN30-12 เป็นชนิดใหม่พร้อมมีดหมุน สูตรโครงสร้างหลักคือการยึดฉนวนและหน้าสัมผัสสองชุดบนระนาบบนและล่างของเฟรมต่ำทั่วไปแบบสามเฟส เพื่อให้เกิดการเปิดและปิดสวิตช์โดยการหมุนมีด สวิตช์ GN3-12D เพิ่มรูปแบบการเชื่อมต่อมีดบนพื้นฐานของ GN30-12 เพื่อตอบสนองความต้องการของระบบไฟฟ้าที่แตกต่างกัน สินค้านี้มีดีไซน์กะทัดรัด พื้นที่ขนาดเล็ก ฉนวนแข็งแรง ติดตั้งและปรับแต่งได้ง่าย เป็นไปตามข้อกำหนดของ "สวิตช์แยกไฟฟ้าแรงสูง AC และสวิตช์สายดิน" และใช้ได้กับระบบภายในอาคารที่มีแรงดันไฟฟ้าสูงสุด 10 KV AC 50 Hz และต่ำกว่า สามารถใช้เป็นวงจรเปิดปิดได้เมื่อมีแรงดันไฟฟ้าและไม่มีโหลด สามารถใช้กับสวิตช์เกียร์ไฟฟ้าแรงสูงหรือจะใช้เดี่ยวก็ได้
สวิตช์ตัดการเชื่อมต่อแรงดันสูงในร่มแบบหมุน GN30-12 (D) เป็นสวิตช์แยกชนิดใหม่ของประเภทมีดหมุน โครงสร้างหลักได้รับการแก้ไขฉนวนสองกลุ่มและหน้าสัมผัสบนระนาบสองของแชสซีสามเฟส ผ่านหน้าสัมผัสแบบหมุน ตระหนักถึงสวิตช์เปิด - ปิด สวิตช์ชนิด GN30-12 (D) เป็นมีดกราวด์ชนิดใหม่ที่เพิ่มเข้ามาบนสวิตช์ชนิด GN30-12 ซึ่งสามารถตอบสนองความต้องการของระบบไฟฟ้าที่แตกต่างกัน การออกแบบผลิตภัณฑ์มีขนาดกะทัดรัด พื้นที่ครอบครองขนาดเล็ก ความสามารถในการเป็นฉนวนที่แข็งแกร่ง ติดตั้งและปรับแต่งได้ง่าย ประสิทธิภาพตรงตามข้อกำหนด GB1985-89 "สวิตช์แยกไฟฟ้าแรงสูง AC และสวิตช์สายดิน" ซึ่งใช้ได้กับแรงดันไฟฟ้าที่กำหนด 10kV AC 50Hz และต่ำกว่าระบบไฟฟ้าภายในอาคาร เพื่อเปิดและปิดวงจรเมื่อมีแรงดันไฟฟ้า ไม่มีโหลด สามารถใช้กับตู้สวิตช์ไฟฟ้าแรงสูงได้และยังสามารถแยกใช้ได้อีกด้วย
คุณสมบัติสวิตช์แยก GN30-12
1. ทำจากฉนวนเซรามิก ทนทาน ทนมลภาวะ และไม่ทำความสะอาด
2. การใช้เทคโนโลยีใหม่หน้าสัมผัสการประสานเงิน ความต้านทานการสัมผัสต่ำ การนำไฟฟ้าที่ดี และความแข็งแรงทางกลสูง
3. ฮาร์ดแวร์คุณภาพสูง แข็งแรงทนทาน ไม่เสียหายง่าย ใช้งานง่าย และมีน้ำหนักเบา
 |
 |

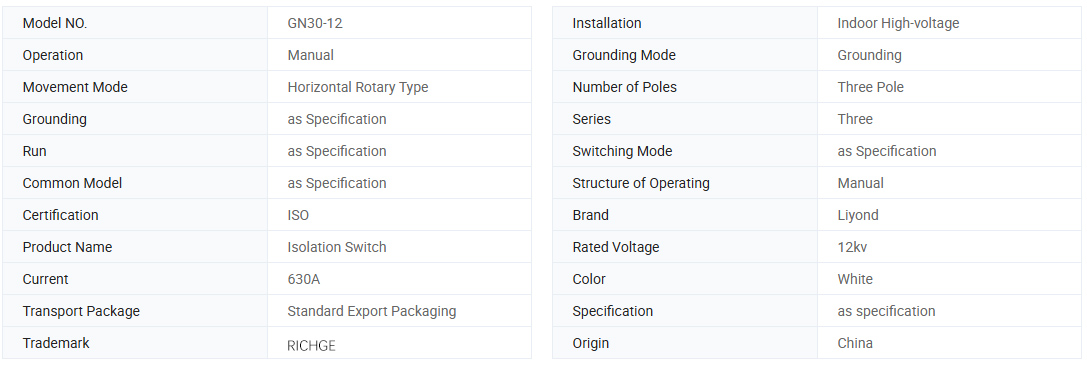

| แบบอย่าง |
แรงดันไฟฟ้า (kV) |
จัดอันดับปัจจุบัน (A) |
ทนกระแสไฟในช่วงเวลาสั้น ๆ ได้ 4 วินาที (ค่าที่มีประสิทธิภาพ) (ที่) |
พิกัดสูงสุดทนกระแสได้ (ที่) |
| GN30-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12/630- 20 |
12 | 630 | 20 | 50 |
| GN30- 12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN30-12/D400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30-12/D630-20 |
12 | 630 | 20 | 50 |
| GN30-12/D1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30-12/D1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. ความสูงของโปสเตอร์: ไม่เกิน 3,000 ม.
2. อุณหภูมิแวดล้อม: ไม่สูงกว่า +40°C ไม่ต่ำกว่า -30°C; ความแตกต่างของอุณหภูมิรายวันคือ 15°C;
3. อุณหภูมิอากาศภายในอาคารสัมพัทธ์: ไม่เกิน 90% (ที่ +25°C);
4. ความรุนแรงของแผ่นดินไหว: ไม่เกิน 8 องศา
5. สถานที่ติดตั้งไม่ควรมีแก๊ส ไอระเหยสารเคมี สเปรย์เกลือ ฝุ่น สิ่งสกปรก และวัตถุระเบิดอื่น ๆ และสารกัดกร่อนที่ส่งผลกระทบร้ายแรงต่อฉนวนและการนำไฟฟ้าของตัวตัดการเชื่อมต่อ
6. สถานที่ติดตั้งไม่ควรมีการสั่นสะเทือนรุนแรงบ่อยครั้ง
●ยอมรับ OEM และ ODM: ใช่
●ใบรับรอง: CE, รายงานผลการทดสอบ
●เวลาในการผลิต: 7 ~ 12 วันทำการ
●ระยะเวลาการรับประกัน: 12 เดือน
●ระยะเวลาจัดส่ง: 15 วัน
●เมื่อสั่งซื้อสวิตช์นี้ โปรดระบุข้อมูลจำเพาะของรุ่น แรงดันไฟฟ้า กระแสไฟที่กำหนด และข้อมูลทางเทคนิคอื่นๆ
●หากมีข้อกำหนดพิเศษ คุณสามารถเจรจาเพื่อแก้ไขปัญหาเหล่านั้นได้
