รูปแบบขนานทางกลซีรีส์ HFP

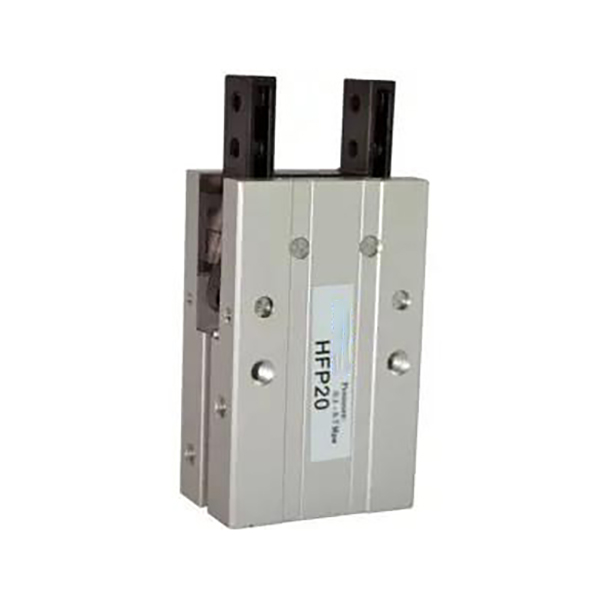

กริปเปอร์นิวแมติกขนานแบบประหยัด ซีรีส์ HFP

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH HFP ใช้ระบบส่งกำลังคันโยกแบบกลไกสำหรับการเปิดและปิดแบบขนาน 2 ขากรรไกร จุดแข็งหลัก: กลไกคันโยกที่เรียบง่ายในราคาที่แข่งขันได้ ประสิทธิภาพการจับยึดที่มั่นคง การติดตั้งอเนกประสงค์สามด้าน แม่เหล็กที่ติดตั้งมาจากโรงงาน และอายุการใช้งานยาวนานที่ทนทานต่อการสึกหรอ เป็นโซลูชันมือจับแบบขนานที่ประหยัดสำหรับกระแสหลักสำหรับการโหลด/ขนถ่ายความถี่สูงที่โหลดเบา และสถานีอัตโนมัติที่คำนึงถึงต้นทุน

โครงสร้างหลักและคุณลักษณะการดำเนินงาน

     - หลักการทำงาน: ลูกสูบดันชุดคันโยกเพื่อขับเคลื่อนขากรรไกรทั้งสองข้างเพื่อการเคลื่อนที่แบบขนาน คันโยกกลไกล้วนๆ ส่วนประกอบน้อยลง ค่าบำรุงรักษาต่ำ

     - ลักษณะแรง: ปากจะหนีบเมื่อลูกสูบยืดออกและปล่อยเมื่อหดกลับ แรงจับยึดสูงกว่าแรงเปิด 20%~30% เพื่อการยึดจับชิ้นงานที่ปลอดภัยยิ่งขึ้น

     -- ความเสถียรและความแม่นยำ: พื้นผิวสัมผัสขนาดใหญ่ระหว่างขากรรไกรและตัวเครื่องช่วยลดการสั่นและเพิ่มความแม่นยำในการจับยึด แผ่นแยกโลหะแยกพื้นผิวเสียดสีเพื่อลดการเสียดสีและยืดอายุการใช้งาน

     -- การติดตั้งแบบยืดหยุ่น: หน้ายึดสามหน้า (ด้านข้าง / ด้านล่าง / ด้านหลัง) ร่องเซ็นเซอร์ในตัวรองรับการติดตั้งสวิตช์แม่เหล็กโดยตรงโดยไม่ต้องใช้ขายึดเพิ่มเติม

     -- วัสดุและความทนทาน: ตัวเครื่องอะลูมิเนียมชุบแข็ง ชิ้นส่วนคันโยกที่ทนทานต่อการสึกหรอ และขากรรไกรสแตนเลส อายุการใช้งานของวงจรเครื่องกล ≥5 ล้านครั้ง เหมาะสำหรับการทำงานอัตโนมัติความถี่สูงอย่างต่อเนื่อง

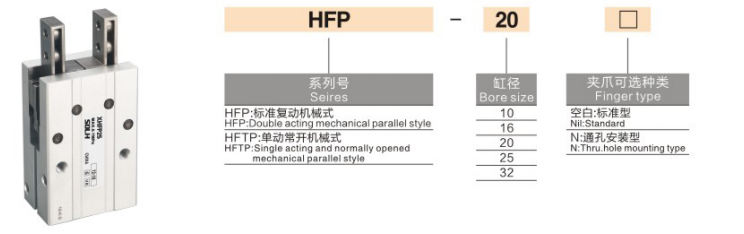

กฎการเข้ารหัสโมเดลที่สมบูรณ์

  1. ตัวอย่างโมเดล：HFP20+2CS1-G

 2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- HFP16：เจาะ 16 รุ่นพื้นฐานแบบแสดงสองครั้งโดยไม่มีสวิตช์

     -- HFP25N：เจาะ 25 รุ่นติดตั้งรูทะลุ

     -- HFP32+2CS1-G：เจาะ 32 พร้อมสวิตช์แม่เหล็ก CS1-G สองตัว

ข้อมูลจำเพาะทางเทคนิคแกนสากล (การแสดงสองครั้ง @ 0.5MPa)

ข้อได้เปรียบทางการแข่งขันหลัก

   1. โครงสร้างคันโยกที่คุ้มค่าคุ้มราคา

     -- ระบบส่งกำลังแบบกลไกธรรมดาช่วยลดจำนวนชิ้นส่วน ประสิทธิภาพใกล้เคียงกับกริปเปอร์แบบขนานระดับไฮเอนด์ ในขณะที่ราคาเพียง 1/2~2/3 ของรุ่นประเภทรางนำ

   2. แรงจับยึดที่สูงขึ้นช่วยเพิ่มความปลอดภัย

     -- แรงจับยึดในระหว่างการยืดออกจะมีขนาดใหญ่กว่าแรงปล่อย 20%~30% ซึ่งช่วยลดความเสี่ยงที่ชิ้นงานจะลื่นไถลภายใต้สภาวะโหลดเบา

   3. การติดตั้งสากลสามทิศทาง

     -- มีรูสำหรับติดตั้งที่ด้านข้าง ด้านล่าง และด้านหลัง รองรับการประกอบแนวนอน แนวตั้ง และด้านข้าง เพื่อการทดสอบการใช้งานที่ไซต์งานได้ง่าย

   4. มีแม่เหล็กในตัวพร้อมติดตั้งเซ็นเซอร์

     - แม่เหล็กถาวรรวมเป็นมาตรฐาน ร่องสไลด์ที่สงวนไว้สำหรับสวิตช์ CS1-G ไม่จำเป็นต้องใช้ขายึดเพิ่มเติม

   5. การออกแบบที่ทนต่อการสึกหรอสำหรับการใช้งานรอบสูง

     -- ตัวแยกโลหะต้านการเสียดสีช่วยลดการเสียดสีของส่วนประกอบ ทำให้มีอายุการใช้งานยาวนานสำหรับสายการผลิตอัตโนมัติที่ต่อเนื่อง

รูปแบบการติดตั้งและการใช้งานทางอุตสาหกรรมทั่วไป

   1. ตัวเลือกการติดตั้ง

     -- การติดตั้งด้านข้าง: การหนีบแนวนอนสำหรับการขนถ่ายสายการประกอบ

     -- การติดตั้งด้านล่าง: การยกแนวตั้งสำหรับการฉีดขึ้นรูปและการหยิบและวางเครื่องมือกล

     -- การติดตั้งด้านหลัง: การจับด้านข้างสำหรับสถานีแคบที่จำกัด

   3. สถานการณ์การใช้งานทั่วไป

     -- 3C & Electronics: การยึดจับชิ้นส่วนพลาสติกขนาดเล็ก ชิ้นส่วนฮาร์ดแวร์ และตัวเรือนแบตเตอรี่

     -- ชิ้นส่วนยานยนต์: การถ่ายทอดชิ้นส่วนปั๊มขึ้นรูปขนาดเล็ก ชิ้นส่วนยาง และขอบตกแต่งภายใน

     -- บรรจุภัณฑ์และโลจิสติกส์: การเลือกกล่องขนาดเล็ก ถุงพลาสติก และพาเลทขนาดเล็ก

     -- ระบบอัตโนมัติทั่วไป: การยึดตำแหน่งสถานีและการจัดการแบบลูกสูบความถี่สูง

การเปรียบเทียบการเลือก: กริปเปอร์ไกด์เชิงเส้น HFP VS HFY Pivot VS MHZ2

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกรูเจาะตามมวลชิ้นงาน

     -- 10 ≤1กก.;16 =1~2กก.;20 =2~3กก.;25 =3~5กก.;32 =5~8กก. สำรองอัตราความปลอดภัย≥30%

   2. การตรวจสอบโรคหลอดเลือดสมอง

     -- ตรวจสอบให้แน่ใจว่าขากรรไกรเคลื่อนที่ ≥ มิติภายนอกของชิ้นงาน บวกกับระยะห่างขั้นต่ำ 2 มม. เพื่อหลีกเลี่ยงการรบกวนทางกล

   3. การจับคู่การกำหนดค่า

     -- การเชื่อมต่อสัญญาณอัตโนมัติ: ติดตั้งสวิตช์แม่เหล็ก CS1-G สองตัวเพื่อตรวจจับสถานะเปิดและปิด

     -- รูปแบบอุปกรณ์ที่จำกัด: การติดตั้งสามด้านของ HFP ให้โซลูชันการติดตั้งที่ยืดหยุ่น

สรุปประโยคเดียว

     กริปเปอร์นิวแมติกแบบก้านโยกแบบประหยัด SOLH HFP โดดเด่นด้วยกลไกขับเคลื่อนคานที่มีแรงจับยึดที่สูงกว่า การติดตั้งอเนกประสงค์สามด้านและวงแหวนแม่เหล็กในตัว โซลูชันการจับยึดน้ำหนักเบาและโหลดปานกลางในอุดมคติสำหรับ 3C ความถี่สูง การบรรจุหีบห่อ และสถานีจัดการอัตโนมัติทั่วไปที่คำนึงถึงต้นทุน
