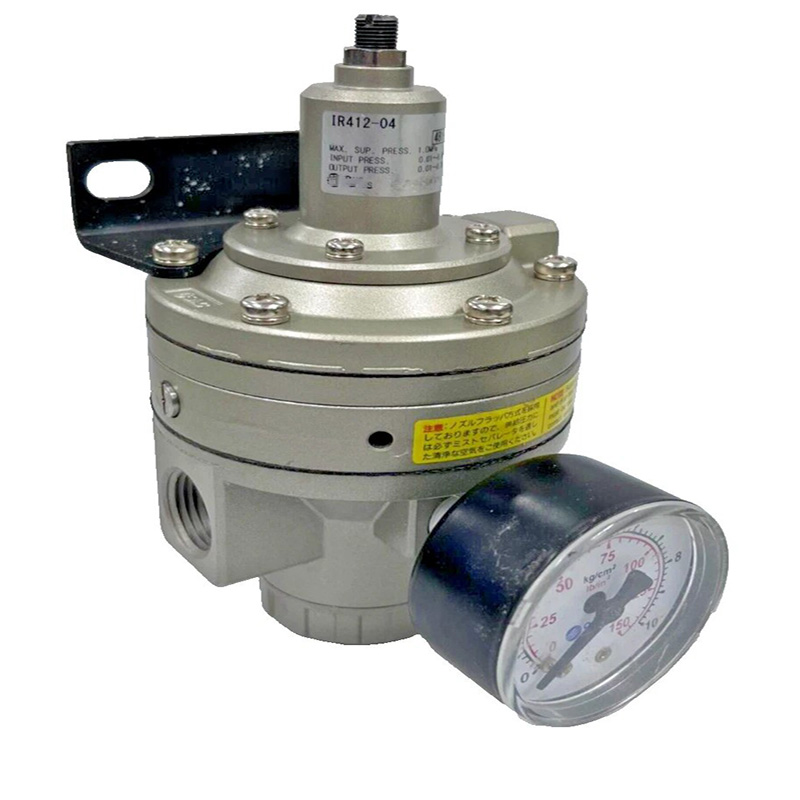

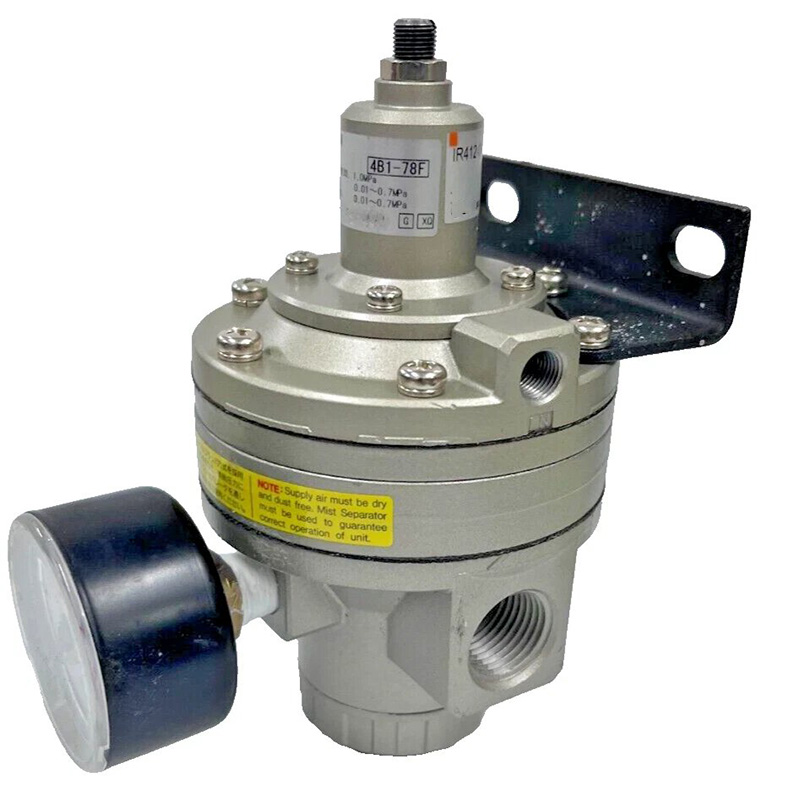

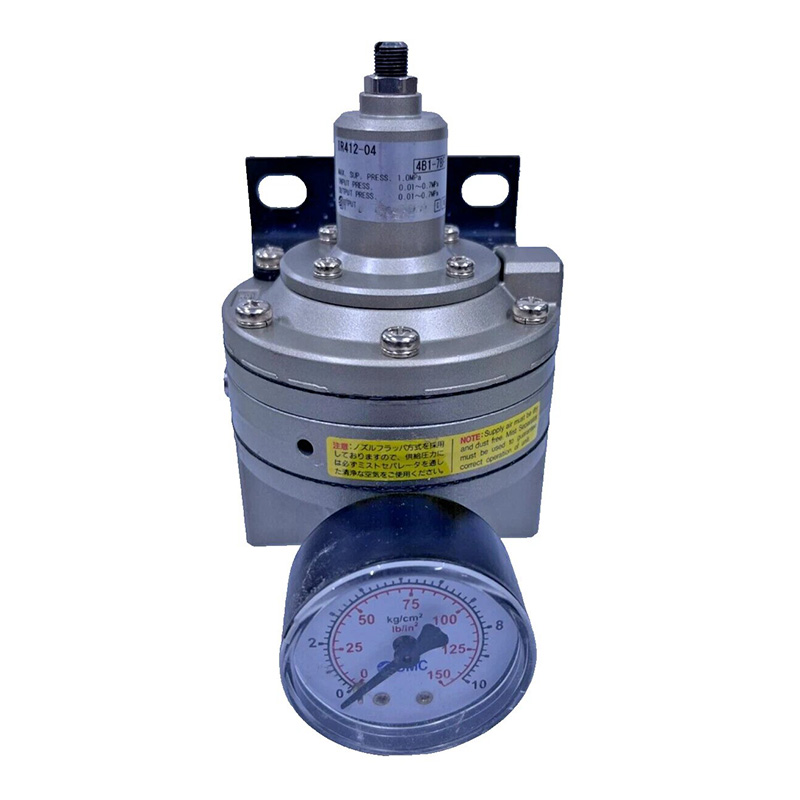

IR412-04-X32 เครื่องควบคุมการทำงานแบบนำร่องความแม่นยำสูง

ยี่ห้อ: SORH โดย Richge Technology (睿其格科技)

ภาพรวมผลิตภัณฑ์

     IR412-04-X32 เป็นของ IR ซีรีส์ เครื่องควบคุมแรงดันที่มีความแม่นยำนำร่องไหลขนาดใหญ่ เครื่องปรับลมนี้ได้รับการออกแบบสำหรับสภาพการทำงานของนิวแมติกที่มีความต้องการใช้งานหนักซึ่งต้องการแรงดันเอาต์พุตที่มีความเสถียรเป็นพิเศษและความผันผวนของแรงดันเพียงเล็กน้อย ขนาดและประสิทธิภาพที่สามารถเปลี่ยนได้อย่างสมบูรณ์กับซีรีส์ IR412 ดั้งเดิมของ SMC

1. ข้อมูลจำเพาะทางเทคนิคหลัก

      - ชื่อซีรี่ส์: IR412 เครื่องควบคุมเสถียรภาพความแม่นยำสูง

      - รุ่นสมบูรณ์: IR412-04-X32

          · 04: เธรดพอร์ตหลัก Rc 1/2"

          · X32: การกำหนดค่าพิเศษแบบกำหนดเองรวมถึงไอเสียด้านหลัง ความไวที่เพิ่มขึ้น และการใช้อากาศคงที่น้อยที่สุด

     --ประเภทโครงสร้าง: ตัวควบคุมความแม่นยำในการบรรเทาทุกข์ที่ดำเนินการโดยนำร่อง

     --สื่อที่เกี่ยวข้อง: อากาศอัดที่แห้งและสะอาด

     --แรงดันใช้งานขาเข้าสูงสุด: 1.0 MPa

     - ช่วงความดันที่ปรับได้: 0.01 ~ 0.7 MPa

     --ควบคุมความแม่นยำ

        · ความไว:เต็มสเกล 0.2%

        · การทำซ้ำ: ±0.5% เต็มสเกล

     --ประสิทธิภาพการไหล: ความสามารถในการไหลสูงสุด เกือบสองเท่าของการไหลของรุ่น IR201

     - ความจุไอเสียบรรเทา: แรงดันไอเสียไหลเกิน 5 เท่าสูงกว่าตัวควบคุมความแม่นยำทั่วไป

     --การใช้อากาศคงที่: ต่ำมาก น้อยกว่า 1 ลิตร/นาที

     --อุณหภูมิในการทำงาน: -5 ℃ ~ +60 ℃

     --น้ำหนักสุทธิ: ประมาณ. 1.0 กก

     --ตัวเลือกการติดตั้ง: การติดตั้งแผงหรือการติดตั้งวงเล็บ; เกจวัดแรงดันติดตั้งได้ทั้งด้านหน้าหรือด้านหลัง

2. หลักการทำงานของหัวฉีด-ลูกนกนักบิน

     - ขั้นตอนการตั้งค่าความดัน: หมุนปุ่มปรับเพื่อบีบอัดสปริงภายในและปิดทางหัวฉีด อากาศนำร่องจะดันสปูลหลักเพื่อปรับแรงดันเอาต์พุต

     --ขั้นตอนการควบคุมที่มั่นคง: แรงดันขาออกทำหน้าที่บนไดอะแฟรมเพื่อถ่วงสมดุลความตึงของสปริง โดยรักษาแรงดันที่ตั้งไว้ล่วงหน้าให้คงที่

     --ระยะบรรเทาแรงดันเกิน: เมื่อแรงดันดาวน์สตรีมเกินค่าเป้าหมาย ไดอะแฟรมจะยกขึ้นเพื่อเปิดหัวฉีด แรงดันไพล็อตจะลดลงทันที และวาล์วหลักจะปล่อยอากาศซ้ำซ้อนด้วยความเร็วสูง ข้อได้เปรียบหลัก: โครงสร้างการควบคุมนำร่องและส่วนผ่อนปรนที่ผสมผสานกันมอบความเร็วการตอบสนองที่รวดเร็วเป็นพิเศษ แรงดันเอาต์พุตที่เสถียร และประสิทธิภาพการไหลขนาดใหญ่ที่โดดเด่น

3. คำอธิบายรหัสรุ่นเต็ม (IR412-04-X32)

     --IR412: ชุดฐานเรกูเลเตอร์ความแม่นยำสูงขนาดใหญ่

     --04: ข้อกำหนดพอร์ตหลัก Rc 1/2"

     --X32: เวอร์ชันอัปเกรดแบบกำหนดเอง

        · รูปแบบท่อไอเสียด้านหลัง (รุ่นมาตรฐานใช้ท่อไอเสียด้านหน้า)

        · ปรับปรุงความไวในการตอบสนอง

        · การออกแบบการใช้อากาศคงที่ต่ำ

4. ข้อดีของผลิตภัณฑ์หลัก

     --ความแม่นยำในการควบคุมที่เหนือกว่าด้วยความไวเต็มสเกล 0.2% การควบคุมแรงดึงที่เข้ากันอย่างลงตัว ตำแหน่งที่แม่นยำ และอุปกรณ์จ่ายของเหลว

     --พอร์ตขนาดใหญ่ 1/2 นิ้วให้การไหลสูงสุด รองรับกระบอกสูบขนาดใหญ่และสายการผลิตนิวแมติกที่มีอัตราการสิ้นเปลืองพลังงานสูง

     --การแก้ไขแรงดันทันทีผ่านช่องระบายปริมาณสูงเพื่อลดความผันผวนของแรงดันเอาต์พุตอย่างรวดเร็ว

     --การออกแบบประหยัดพลังงานพร้อมการใช้อากาศในสภาวะคงที่ต่ำกว่า 1 ลิตร/นาที เพื่อลดต้นทุนการดำเนินงานในระยะยาว

     --รูปแบบการติดตั้งที่ยืดหยุ่น; เกจวัดแรงดันและขายึดสามารถประกอบได้ทั้งด้านหน้าหรือด้านหลังตามความต้องการ

     --X32 ไอเสียด้านหลังที่ปรับแต่งเองป้องกันการปนเปื้อนของฝุ่นและละอองน้ำมันเพื่อรักษาสภาพแวดล้อมการทำงานที่สะอาด

5. สถานการณ์การใช้งานทั่วไป

     สายการผลิตการจ่ายกาวที่แม่นยำและการเคลือบอุตสาหกรรม เครื่องจักรควบคุมความตึงของฟิล์ม ลวด และสิ่งทอสำหรับการพิมพ์ แบตเตอรี่ลิเธียม และอุตสาหกรรมสิ่งทอ อุปกรณ์วางตำแหน่งกระบอกสูบความเร็วสูง เครื่องอัดไฮดรอลิกแบบนิวแมติกและระบบอัตโนมัติในการถ่ายโอน เครื่องมือวัดในห้องปฏิบัติการและวงจรกักเก็บแรงดันระยะยาว เซมิคอนดักเตอร์ ชุดประกอบอิเล็กทรอนิกส์ และแพลตฟอร์มนิวแมติกที่มีความแม่นยำของห้องคลีนรูม

การเปรียบเทียบประสิทธิภาพของรุ่น: IR412 VS IR201 VS ARJ310

สรุปประโยคเดียว

     IR412-04-X32 คือตัวควบคุมความแม่นยำของนักบินลำกล้องขนาดใหญ่ที่เข้ากันได้กับ SMC โดยมีท่อไอเสียด้านหลังที่ปรับแต่ง X32 และการสิ้นเปลืองอากาศต่ำเป็นพิเศษ ทำหน้าที่เป็นโซลูชันการควบคุมแรงดันสูงสุดสำหรับการจ่ายที่แม่นยำในการไหลสูง การปรับความตึง และระบบอัตโนมัติในการกำหนดตำแหน่ง
