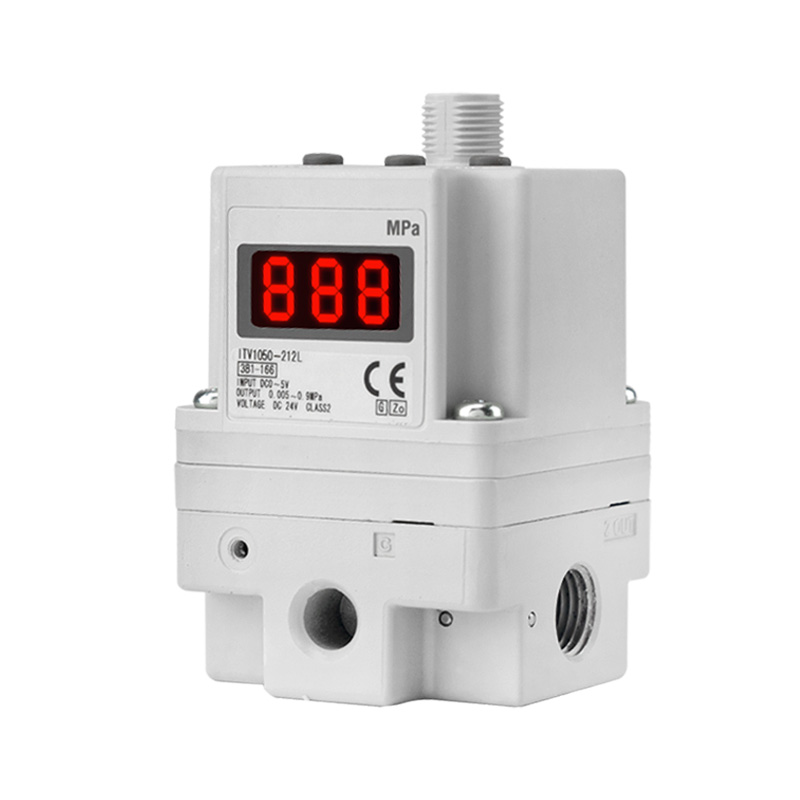

ITV Series วาล์วสัดส่วนอิเล็กโทรนิวแมติกไหลสูง

ยี่ห้อ: SOLH โดย Richge Technology

การวางตำแหน่งผลิตภัณฑ์และหลักการทำงาน

   1. การวางตำแหน่งผลิตภัณฑ์

     SOLH ITV ซีรีส์วาล์วสัดส่วนอิเล็กโทรนิวแมติกไหลสูงเป็นส่วนประกอบการแปลงไฟฟ้าเป็นนิวแมติกแบบเปลี่ยนได้ของ SMC ตระหนักถึงการปรับความดันอากาศอย่างต่อเนื่องแบบไม่มีขั้นตอนผ่านสัญญาณควบคุมไฟฟ้า แทนที่วาล์วลดแรงดันแบบแมนนวลทั้งหมดเพื่อให้เกิดการควบคุมแรงดันระยะไกลอัตโนมัติที่มีความแม่นยำสูง และได้รับการปรับแต่งเป็นพิเศษสำหรับวงจรจ่ายอากาศไหลขนาดใหญ่สำหรับงานหนัก

   2. หน้าที่หลักและหลักการ

     - ฟังก์ชั่นหลัก: แปลงสัญญาณควบคุมไฟฟ้าเป็นแรงดันอากาศที่ปรับได้แบบ stepless สำหรับการควบคุมแรงดันอัตโนมัติและระยะไกล

     - หลักการทำงาน: ระบบป้อนกลับตามสัดส่วนด้วยไฟฟ้าและนิวแมติกแบบวงปิด เซ็นเซอร์ความดันในตัวจะตรวจสอบแรงดันเอาต์พุตแบบเรียลไทม์และแก้ไขค่าเบี่ยงเบนโดยอัตโนมัติ ให้ความแม่นยำในการควบคุมที่โดดเด่นและความเร็วตอบสนองที่รวดเร็ว

     -- เกรดการป้องกันสิ่งแวดล้อม: IP65 กันฝุ่นและกันน้ำกระเซ็น การทำงานที่มั่นคงในสภาพการประชุมเชิงปฏิบัติการทางอุตสาหกรรมที่รุนแรง

ตารางอ้างอิงด่วนรุ่น High Flow Series

ข้อมูลจำเพาะทางเทคนิคทั่วไปทั่วไป

     -- ของไหลที่ใช้บังคับ: อากาศอัดแห้ง

     - แรงดันขาเข้าสูงสุด: 1.0 MPa

     - อุณหภูมิแวดล้อมและปานกลาง: -5 ~ +60 ℃

     -- พาวเวอร์ซัพพลาย: DC24V ±10% (เวอร์ชันบางส่วนรองรับ DC12–15V)

     - การใช้พลังงาน: ≤4W (รุ่นที่ติดตั้งการสื่อสาร)

     -- มอนิเตอร์สัญญาณเอาท์พุต: อนาล็อก DC1–5V เชิงเส้นพร้อมแรงดันเอาท์พุตจริง

     - ตัวเลือกเธรดพอร์ต: เธรดแบบขนาน Rc / NPT / G, อุปกรณ์เสริมแบบกดเข้าอย่างรวดเร็ว

ประเภทสัญญาณอินพุตและคำต่อท้ายโมเดล

  1. สัญญาณควบคุมที่มีอยู่

     -- อินพุตแบบอะนาล็อก (กระแสหลัก): สัญญาณแรงดันไฟฟ้า DC0–10V, สัญญาณกระแส 4–20mA

     - ตั้งค่าล่วงหน้าหลายขั้นตอน: ฟังก์ชั่นตั้งค่าความดันคงที่ I/O 4 จุด / 16 จุด

     -- การสื่อสาร Fieldbus: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (ต้องมีอุปกรณ์เสริมสำหรับบอร์ดการสื่อสารโดยเฉพาะ)

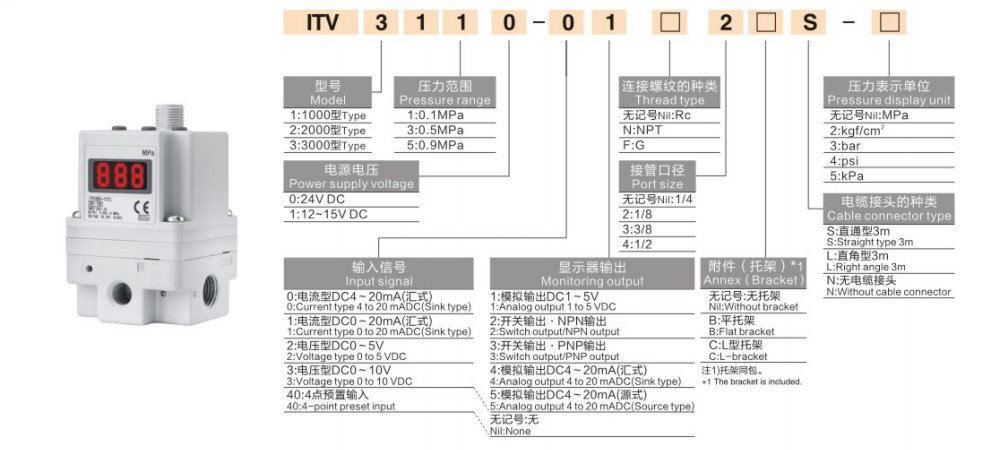

 2. ตัวอย่างรหัสรุ่น：ITV2050-31F2BN3

     -- ITV2050: ซีรีส์ ITV2000 มีเดียโฟลว์

     -- 31: เธรดพอร์ต G1/4

     -- F: ขายึดแบบแบน

     -- 2: อินพุตแรงดันไฟฟ้าอนาล็อก DC0–10V

ข้อดีของผลิตภัณฑ์หลัก

  1. ประสิทธิภาพการไหลสูงที่ได้รับการอัพเกรดอย่างมาก

     -- ความสามารถในการไหลสูงสุดเพิ่มขึ้นประมาณ 5 เท่าเมื่อเทียบกับซีรีส์ ITV การไหลขนาดเล็กมาตรฐาน ซึ่งตอบสนองความต้องการการเคลื่อนที่แบบลูกสูบอย่างรวดเร็วของกระบอกสูบขนาดใหญ่และอุปกรณ์ซิงโครนัสหลายสูบได้อย่างสมบูรณ์แบบ

  2. มีความแม่นยำสูงและมีเสถียรภาพในระยะยาว

     -- ควบคุมความแม่นยำภายใน ±1% F.S. ความเร็วตอบสนองที่รวดเร็วเป็นพิเศษ และความผันผวนของแรงดันเพียงเล็กน้อย เหมาะสำหรับการประกอบที่มีความแม่นยำ การประมวลผลเซมิคอนดักเตอร์ การเคลือบอัตโนมัติ และสายการผลิตมาตรฐานสูงอื่นๆ

  3. โครงร่างที่ได้รับการปรับปรุงให้มีน้ำหนักเบากะทัดรัด

     -- น้ำหนักรุ่น ITV2100 ลดลง 19% เมื่อเทียบกับรุ่นก่อนหน้า ขายึดและฐานยึดที่ยืดหยุ่นเพื่อให้พอดีกับพื้นที่การติดตั้งที่จำกัด

  4. การทำงานอัจฉริยะที่ใช้งานง่าย

     - จอแสดงผลดิจิตอล LED ความสว่างสูงในตัวสำหรับการแสดงภาพค่าความดันแบบเรียลไทม์ ติดตั้งอัลกอริธึมการวินิจฉัยตนเองและเอาต์พุตแจ้งเตือนข้อผิดพลาด เพื่อลดความซับซ้อนในการแก้ไขปัญหาและบำรุงรักษานอกสถานที่

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

     -- การควบคุมแรงดันสำหรับกระบอกสูบที่มีการไหลขนาดใหญ่และตัวกระตุ้นแบบนิวแมติก: เครื่องจักรบรรจุภัณฑ์ อุปกรณ์จ่ายและติดกาวอัตโนมัติ

     -- การเปลี่ยนแรงดันอัตโนมัติแบบหลายขั้นตอน: อุปกรณ์เชื่อม สถานีตอกหมุด ระบบควบคุมความตึงฟิล์มและสายไฟ

     -- ลูปกระบวนการนิวแมติกที่มีความแม่นยำสูงพิเศษ: การผลิตเซมิคอนดักเตอร์ การทดสอบแสง อุปกรณ์อัตโนมัติที่มีความแม่นยำทางการแพทย์

     -- การปรับแรงดันระยะไกลแบบรวมศูนย์บนสายการผลิตอัตโนมัติ: แทนที่ตัวควบคุมแบบแมนนวลหลายชุดสำหรับการควบคุมแรงดันแบบดิจิทัลแบบครบวงจร

แนวทางการเลือกรุ่น

     -- เลือกซีรีส์ตามอัตราการไหลที่ต้องการ: ITV1100 สำหรับการไหลขนาดเล็กขนาดเล็ก, ITV2100 สำหรับการไหลปานกลางสากล, ITV3100 สำหรับอุปกรณ์หนักที่มีอัตราการไหลสูง

     -- ยืนยันช่วงแรงดันที่ปรับได้เพื่อให้ครอบคลุมความต้องการแรงดันในการทำงานของกระบวนการทั้งหมดอย่างสมบูรณ์ (ตัวเลือกแบบเต็มช่วง 0.005–0.9 MPa)

     -- ประเภทสัญญาณควบคุมการจับคู่: แรงดันไฟฟ้าอนาล็อก DC0–10V เป็นตัวเลือกมาตรฐาน เลือกบอร์ดสื่อสารเฉพาะหากต้องการการควบคุมแบบดิจิทัลของฟิลด์บัส

     -- ยืนยันรูปแบบการติดตั้ง: ตัวยึดฐาน / ตัวยึดด้านข้าง / ตัวยึดเพื่อให้ตรงกับเค้าโครงท่อส่งอากาศในสถานที่

สรุปประโยคเดียว

     วาล์วสัดส่วนอิเล็กโทรนิวแมติกการไหลสูงของ SOLH ITV ให้การปรับแรงดันแบบดิจิทัลแบบไม่มีขั้นตอนผ่านสัญญาณควบคุมไฟฟ้า พร้อมด้วยความสามารถในการไหลขนาดใหญ่พิเศษ การป้องกันทางอุตสาหกรรมระดับ IP65 และอินเทอร์เฟซสัญญาณอะนาล็อก/ฟิลด์บัสหลายประเภท ซึ่งทำหน้าที่เป็นส่วนประกอบควบคุมหลักสำหรับการควบคุมแรงดันอากาศปริมาณสูงระยะไกล ความแม่นยำสูง ในระบบนิวแมติกอัตโนมัติทั้งหมด
