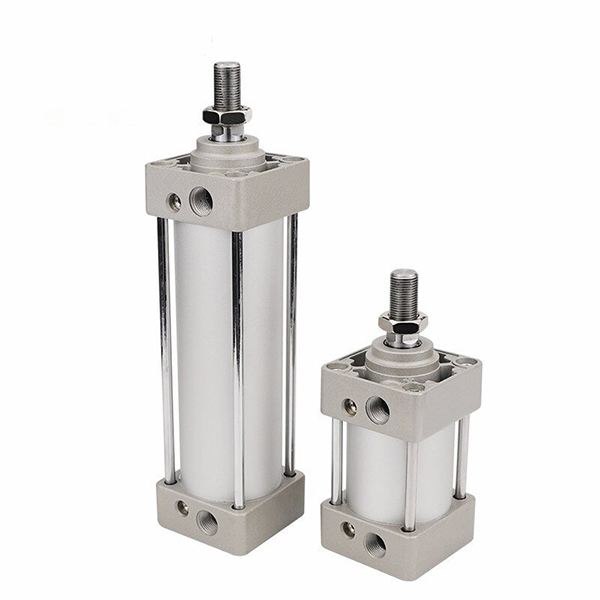

MBB ซีรีส์ กระบอกสูบมาตรฐานก้านผูกน้ำหนักเบา

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     SOLH MBB ซีรีส์ กระบอกสูบ มาตรฐาน แกนผูก น้ำหนักเบา (ซีรีส์ MB-Z) อัพเกรดต่อจากซีรีส์ MB แบบดั้งเดิมโดยลดน้ำหนักลง 10% มาพร้อมกับฝาปิดปลายสี่เหลี่ยม เบาะลมปลายคู่แบบปรับได้ และตัวเลือกการติดตั้งมากมาย ใช้กันอย่างแพร่หลายในอุปกรณ์อัตโนมัติทั่วไปที่มีความเร็วปานกลาง ความถี่สูง และสภาวะโหลดปานกลาง ขนาดการติดตั้งเป็นไปตามมาตรฐาน ISO 15552 ซึ่งสามารถสับเปลี่ยนได้กับกระบอกสูบก้านผูกของแบรนด์คู่แข่ง

โครงสร้างหลักและคุณสมบัติ

   1. โครงสร้าง: กระบอกอลูมิเนียมทรงกลม, แท่งผูกภายใน, ฝาปิดท้ายทรงสี่เหลี่ยม, เบาะลมแบบปรับได้ทั้งสองด้าน, ความแข็งแกร่งของโครงสร้างสูง

   2. วัสดุ: กระบอกอลูมิเนียมอะโนไดซ์แข็ง, ฝาปิดท้ายหล่อที่มีความแข็งแรงสูง, ก้านลูกสูบชุบโครเมียมแข็ง, แท่งผูกแรงดึงสูง, ทนต่อการสึกหรอและอายุการใช้งานยาวนาน

   3. ตัวแปรการดำเนินงาน

     -- MBB: ก้านเดี่ยวทำหน้าที่สองครั้ง (ไม่มีแม่เหล็กในตัว)

     -- MDBB: ก้านเดี่ยวทำหน้าที่สองครั้ง (วงแหวนแม่เหล็กในตัวสำหรับสวิตช์อัตโนมัติ)

     -- MBW/MDBW: ก้านสูบคู่ทำหน้าที่ต้านแรงบิดได้ดีเยี่ยม

   4. เบาะ: เบาะลมแบบปรับได้อิสระทั้งสองด้านช่วยลดแรงกระแทกของเทอร์มินัลการสั่นสะเทือนและเสียงรบกวนได้อย่างมีประสิทธิภาพ

   5. การติดตั้งเซ็นเซอร์: ร่องที่กลึงไว้ล่วงหน้าสำหรับสวิตช์อัตโนมัติแม่เหล็ก M9B/A93/M9BW เพื่อตรวจจับตำแหน่งลูกสูบ

   6. การอัพเกรดน้ำหนักเบา: รูปทรงฝาท้ายที่ได้รับการปรับปรุงให้เหมาะสมที่สุด เบากว่ารุ่น MB รุ่นเก่าถึง 10% ประกอบและขนส่งได้ง่ายขึ้น

   7. ความเข้ากันได้มาตรฐาน: มาตรฐานการติดตั้ง ISO 15552, การแลกเปลี่ยนข้ามแบรนด์โดยตรง

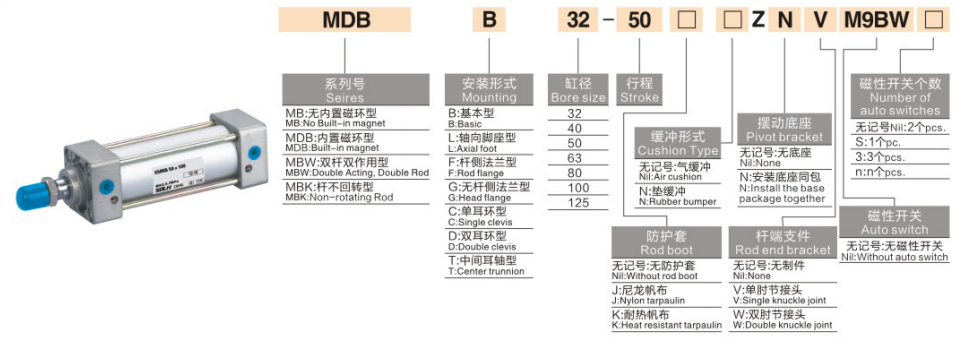

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น：MDBB40-100Z-M9BW

   2. ตัวอย่างการสั่งซื้อมาตรฐาน

     -- MBB50-200Z: Bore50, stroke200, รุ่นพื้นฐาน น้ำหนักเบา ไม่มีแม่เหล็ก

     -- MDBB63-150Z-LB: เจาะ 63, ระยะชัก 150, แม่เหล็กในตัว, ฐานยึดเท้า

     -- MDBB80-300Z-FA: Bore80, stroke300, การติดตั้งหน้าแปลนข้างคัน

ข้อมูลจำเพาะทางเทคนิคหลัก

แรงดึงและแรงดึงตามทฤษฎี @0.5MPa (ก้านเดี่ยว หน่วย:N)

 1. การแสดงคู่ MBB / MDBB

ประเภทการติดตั้งและรุ่นอนุพันธ์

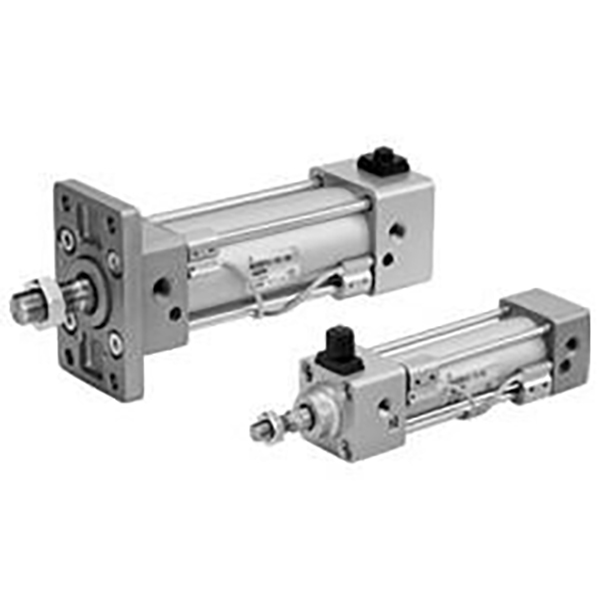

   1. ตัวเลือกการติดตั้ง

     -- B ประเภทพื้นฐาน: การติดตั้งโดยตรงผ่านฝาท้ายผ่านรู

     -- LB Foot Mount: การติดตั้งในแนวนอนที่มั่นคงสำหรับงานหนัก

     -- หน้าแปลน FA/FB: หน้าแปลนด้านก้าน / ส่วนหัวสำหรับการติดตั้งในแนวตั้ง

     -- C/D Clevis: เคลวิสเดี่ยว/คู่สำหรับการเคลื่อนไหวแบบบานพับ

     -- T Trunnion: แท่นรองแหนบกลางสำหรับกลไกการหมุนเวียน

   2. ชุดอนุพันธ์หลัก

     -- MBB/MDBB/MBW: กระบอกเดี่ยวแบบมาตรฐานไม่ใช่แม่เหล็ก /แม่เหล็กและกระบอกสูบแบบก้านคู่

     -- MBK/MDBK: กระบอกสูบไม่หมุนเพื่อป้องกันไม่ให้ก้านลูกสูบบิด

     -- -XB6 ประเภทอุณหภูมิสูง: ช่วงการทำงาน -20~+150℃

     -- -ก้านลูกสูบสแตนเลส XC6: สำหรับสภาพแวดล้อมที่มีการกัดกร่อนและชื้นเล็กน้อย

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกเจาะ: คำนวณแรงผลักดันที่ต้องการจากโหลดจริง สำรองอัตราความปลอดภัย ≥50% จัดลำดับความสำคัญของ MBB สำหรับระบบอัตโนมัติทั่วไปที่มีโหลดปานกลางความเร็วปานกลาง

   2. การยืนยันโรคหลอดเลือดสมอง: เพิ่มระยะขอบความปลอดภัย 10 ~ 20 มม. เพื่อการเดินทางที่มีประสิทธิภาพ ระยะชักมาตรฐานสูงสุด 1,000 มม. ปรับแต่งได้สูงสุด 1,500 มม.

   3. การจับคู่การกำหนดค่า

     -- การตรวจจับตำแหน่ง: เลือกรุ่นแม่เหล็กในตัว MDBB จับคู่สวิตช์อัตโนมัติ M9B/A93

     - การติดตั้ง: ฐานยึด LB สำหรับการบรรทุกหนักในแนวนอน หน้าแปลน FA เหมาะสำหรับการติดตั้งในแนวตั้ง

     -- เงื่อนไขพิเศษ: เลือก -XB6 สำหรับอุณหภูมิสูง, -XC6 แท่งสเตนเลสสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

สรุปประโยคเดียว

     กระบอกสูบมาตรฐานก้านผูกน้ำหนักเบา SOLH MBB เป็นไปตามมาตรฐาน ISO15552 มาพร้อมกับเบาะลมแบบปรับได้และวิธีการติดตั้งหลายแบบ แอคชูเอเตอร์เชิงเส้นอเนกประสงค์ในอุดมคติสำหรับสายการผลิตระบบอัตโนมัติความถี่สูงที่มีโหลดปานกลาง
