เอ็มจีจี Series กระบอกสูบไกด์ระยะชักยาวสำหรับงานหนัก | กระบอกลมที่มีความแข็งเกร็งสูงเป็นพิเศษ

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์และคุณสมบัติโครงสร้างหลัก

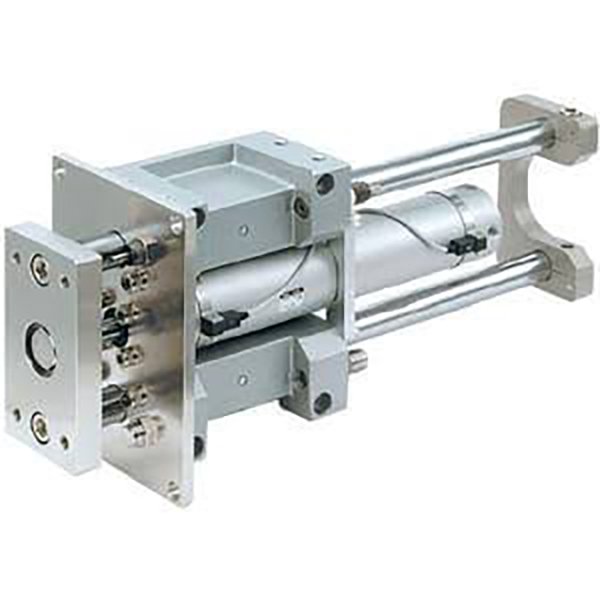

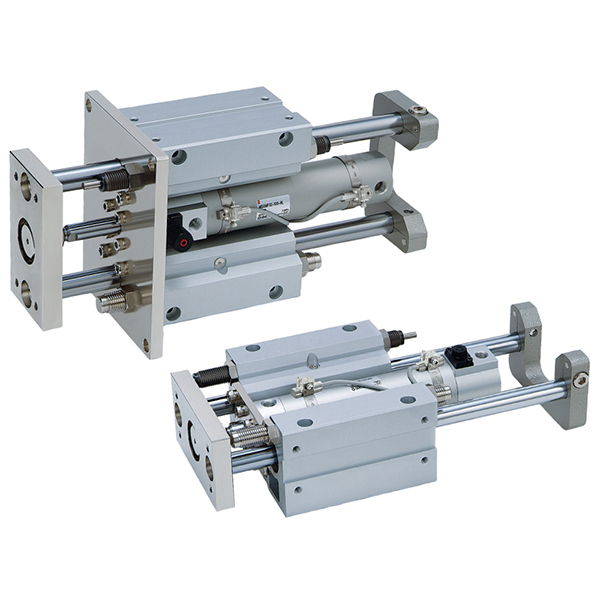

     ซีรีส์ SOLH MGG เป็นกระบอกสูบแกนนำระยะชักยาวสำหรับงานหนักระดับมืออาชีพ โดยมีท่อทรงกระบอกกลม + โครงสร้างแกนนำคู่ภายนอก ออกแบบมาเพื่อความแข็งแกร่งเป็นพิเศษ ความต้านทานโหลดด้านข้างสูงสุด การทำงานระยะเคลื่อนที่ยาวที่มั่นคง และประสิทธิภาพการป้องกันการหมุนที่มีความแม่นยำสูง ซีรี่ส์นี้ครอบคลุมขนาดรูตั้งแต่ φ20 มม. ถึง φ100 มม. โดยนำเสนอรุ่นที่กำหนดค่าได้สองแบบ: ประเภทตลับลูกปืนสไลด์โลหะผสมคาร์บอน MGGM และประเภทตลับลูกปืนเม็ดกลมความแม่นยำสูง MGGL ได้รับการออกแบบมาเป็นพิเศษสำหรับสภาพการทำงานที่มีระยะชักยาว โหลดหนัก มีแรงกระแทกสูง และผิดปกติ ซึ่งใช้กันอย่างแพร่หลายในสถานียก แปลน หยุด และดันแบบอัตโนมัติ

ข้อได้เปรียบทางโครงสร้างที่สำคัญ

• โครงสร้างสำหรับงานหนักที่มีความแข็งแกร่งสูงเป็นพิเศษ: ใช้ท่อทรงกระบอกกลมหนาและแท่งนำคู่ภายนอกที่มีเส้นผ่านศูนย์กลางขนาดใหญ่พร้อมการออกแบบช่วงกว้าง ซีรีส์ MGG มอบความต้านทานชั้นนำของอุตสาหกรรมต่อการดัดงอ แรงบิด และแรงด้านข้าง ความสามารถในการรับน้ำหนักด้านข้างมากกว่ากระบอกสูบธรรมดาถึง 3 เท่า ทำให้มั่นใจได้ว่าไม่มีการหย่อนคล้อยภายใต้ช่วงชักยาวและออฟเซ็ตเป็นศูนย์ภายใต้ภาระหนัก

• ประสิทธิภาพจังหวะยาวชั้นนำของอุตสาหกรรม: ซีรีส์เต็มรองรับระยะชักมาตรฐานสูงสุด 1300 มม. ซึ่งเกินขีดจำกัดระยะชักของซีรีส์ MGP และ MGQ มาก ปรับให้เข้ากับการลำเลียงวัสดุทางไกล การยกแท่นที่มีระยะเคลื่อนที่สูง และสถานการณ์การขับขี่เชิงเส้นแบบขยายได้อย่างสมบูรณ์แบบ

• การกำหนดค่าตลับลูกปืนคู่สำหรับสถานการณ์เต็มรูปแบบ

￮ เอ็มจีจีM ( ตลับลูกปืน/รองลื่น สไลด์): ติดตั้งบุชชิ่งเลื่อนโลหะผสมคาร์บอน มีคุณสมบัติต้านทานการรับน้ำหนักด้านข้าง ทนต่อแรงกระแทก และทนต่อการสึกหรอได้เหนือกว่า เป็นตัวเลือกแรกสำหรับสภาพการทำงานหนักที่มีภาระหนัก มีฝุ่น และมีผลกระทบสูง

￮ เอ็มจีจีL (ตลับลูกปืนเม็ดกลม): ใช้ตลับลูกปืนเม็ดกลมเชิงเส้นที่มีความแม่นยำสูง ทำให้ได้แรงเสียดทานต่ำเป็นพิเศษ การเคลื่อนที่ของจังหวะที่ราบรื่นเป็นพิเศษ และการหมุนเวียนความถี่สูงที่มั่นคง เหมาะอย่างยิ่งสำหรับการวางตำแหน่งระยะชักยาวที่แม่นยำและการเคลื่อนที่แบบลูกสูบความเร็วสูง

• บัฟเฟอร์ไฮดรอลิกในตัวมาตรฐาน: แตกต่างจากกระบอกบัฟเฟอร์ยางทั่วไป ซีรีส์ MGG มีบัฟเฟอร์ไฮดรอลิกในตัวแบบปลายคู่เป็นการกำหนดค่ามาตรฐาน ดูดซับพลังงานกระแทกมหาศาลที่เกิดจากการเคลื่อนที่ด้วยจังหวะยาวและความเร็วสูงได้อย่างมีประสิทธิภาพ ขจัดเสียงรบกวนจากการชน และปกป้องอุปกรณ์และชิ้นงานจากความเสียหายจากการกระแทก

• ความแม่นยำในการป้องกันการหมุนสูงเป็นพิเศษ: ให้ความแม่นยำในการป้องกันการหมุนที่ยอดเยี่ยมที่ ±0.02°~±0.07° โดยมีขนาดรูที่ใหญ่กว่าและให้ความแม่นยำที่สูงกว่า รุ่น φ100 มม. มีความแม่นยำสูงสุด ±0.02° รับประกันการวางตำแหน่งซ้ำที่เสถียรและเชื่อถือได้อย่างยิ่ง

• การออกแบบที่ต้องบำรุงรักษาต่ำแบบโมดูลาร์: ตัวกระบอกสูบและโครงนำใช้โครงสร้างโมดูลาร์ที่เป็นอิสระ ทำให้สามารถเปลี่ยนท่อสูบและส่วนประกอบลูกสูบแยกกันได้ ซึ่งช่วยลดต้นทุนการบำรุงรักษาในภายหลังได้อย่างมาก ร่องสวิตช์แม่เหล็กหลายทิศทางรองรับการติดตั้งการตรวจจับตำแหน่งที่ยืดหยุ่น

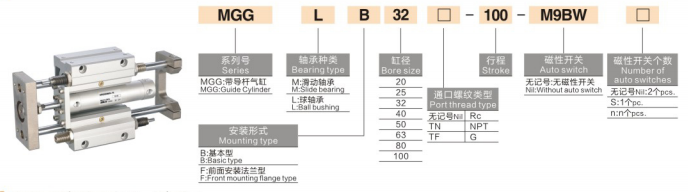

กรอกกฎการตั้งชื่อโมเดลให้ครบถ้วน

ตัวอย่างโมเดล: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

ตัวอย่างการอ้างอิงการสั่งซื้อมาตรฐาน

• เอ็มจีจีM40-300S: รู 40 มม., ระยะชักยาว 300 มม., แบบสไลด์แบริ่งพร้อมแม่เหล็กในตัว

• เอ็มจีจีL25-200J-30S: รู 25 มม., ระยะชักมาตรฐาน 200 มม., ระยะชักแบบปรับได้ 30 มม., ประเภทตลับลูกปืนแบบแม่นยำ

• เอ็มจีจีM63-400F-XB6: รูเจาะ 63 มม., ช่วงชัก 400 มม., การติดตั้งหน้าแปลน, กระบอกสูบงานหนักทนอุณหภูมิสูง

พารามิเตอร์ทางเทคนิคหลักมาตรฐาน

(เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิปกติ 20°C, แรงดันพิกัด 0.5MPa)

1. พารามิเตอร์ประสิทธิภาพทั่วไป

• ช่วงแรงดันใช้งาน: 0.1~1.0MPa; แรงดันพิสูจน์: 1.5MPa

• อุณหภูมิแวดล้อม: -10°C~60°C (สภาพแวดล้อมแบบปกติที่ปราศจากน้ำแข็ง); -10°C~150°C (-XB6 รุ่นอุณหภูมิสูง)

• ความเร็วการทำงานของลูกสูบ: 50~1000 มม./วินาที ได้รับการปรับแต่งเป็นพิเศษสำหรับการทำงานด้วยความเร็วสูงในช่วงชักยาว

• โหมดบัฟเฟอร์: บัฟเฟอร์ไฮดรอลิกปลายคู่มาตรฐานพร้อมการดูดซับพลังงานกระแทกที่ทรงพลัง

• โหมดการหล่อลื่น: การทำงานแบบไร้น้ำมัน ไม่ต้องบำรุงรักษา เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมต่างๆ

2. ข้อมูลแรงผลักดันทางทฤษฎี (@0.5MPa, หน่วย: N)

3. ข้อมูลน้ำหนักผลิตภัณฑ์ (ระยะชัก 100 มม. หน่วย: กก.)

การเปรียบเทียบการเลือกแกน MGGM กับ MGGL

วิธีการติดตั้งและสถานการณ์การใช้งานทั่วไป

1. ตัวเลือกการติดตั้งแบบคู่

• ประเภทพื้นฐาน (B): รูสกรูที่สงวนไว้ล่วงหน้าบนพื้นผิวด้านล่างและด้านข้างสำหรับการยึดโดยตรง มีการประกอบและถอดชิ้นส่วนอย่างง่าย เหมาะสำหรับการจัดวางอุปกรณ์แนวนอนและแนวตั้งทั่วไป

• ประเภทหน้าแปลน (F): โครงสร้างการติดตั้งหน้าแปลนด้านหน้า ออกแบบมาเป็นพิเศษสำหรับสภาวะการทำงานในการกด ดึง และระงับโหลดในแนวตั้งลงด้านล่าง เพื่อให้มั่นใจว่าแบริ่งรับน้ำหนักมีความเสถียร

2. การใช้งานทางอุตสาหกรรมหลัก

• แท่นยกแบบจังหวะยาว: การยกอุปกรณ์และการขับขี่ในแนวตั้งของโต๊ะทำงาน รองรับช่วงชักยาวพิเศษสูงสุด 1300 มม. โดยคงความเสถียรเป็นศูนย์ภายใต้ภาระหนักเต็มจังหวะ

• การแปลสายพานลำเลียงสำหรับงานหนัก: การแปลชิ้นงาน การขนย้ายพาเลท และการดันวัสดุทางไกล ประสิทธิภาพการป้องกันความผิดปกติและป้องกันการชดเชยที่ยอดเยี่ยมช่วยให้มั่นใจได้ถึงความแม่นยำในการทำงานที่สม่ำเสมอ

• สถานีหยุดแรงกระแทกสูง: การหยุดชิ้นงานในสายการผลิต การกำหนดตำแหน่ง และการจำกัดแรงกระแทก บัฟเฟอร์ไฮดรอลิกมาตรฐานดูดซับพลังงานจลน์กระแทกทันทีเพื่อปกป้องอุปกรณ์

• ระบบอัตโนมัติทั่วไป การขับขี่แบบ Heavy-Duty: การยกจิ๊ก การดีดชิ้นส่วนหนัก และการขับโหลดที่ผิดปกติ แทนที่กระบอกแยกแบบเดิม + ไกด์โพสต์แบบหนักรวมกัน เพื่อลดความซับซ้อนของโครงสร้างทางกลและปรับปรุงความเสถียรของระบบ

การเปรียบเทียบความแตกต่างระหว่าง MGG กับ MGP และ MGQ Core (คู่มือการเลือกคีย์)

คู่มือการเลือกอย่างรวดเร็วสามขั้นตอน

1. การเลือกขนาดเจาะ: เลือกขนาดรูตามปริมาณงานจริง รักษาแรงขับตามทฤษฎี ≥ โหลดจริง × 1.5; สำรองอัตราความปลอดภัย 80% สำหรับสภาพการทำงานในช่วงชักยาว เพื่อป้องกันก้านหย่อนและการเบี่ยงเบนตำแหน่ง

2. การเลือกประเภทตลับลูกปืน: เลือกตลับลูกปืนสไลด์ MGGM สำหรับงานหนัก เต็มไปด้วยฝุ่น และแรงกระแทกสูง เลือกตลับลูกปืนเม็ดกลม MGGL เพื่อการวางตำแหน่งช่วงชักยาวที่แม่นยำและการเคลื่อนที่แบบวงรอบความถี่สูง

3. การเลือกการกำหนดค่าการทำงาน

￮ ความต้องการระยะชักที่ยาวเป็นพิเศษ: จัดลำดับความสำคัญของซีรีส์ MGG (ระยะชักสูงสุด 1300 มม. เกินกว่าความสามารถ MGP/MGQ)

￮ ความต้องการในการตรวจจับตำแหน่ง: ติดตั้งการกำหนดค่าแม่เหล็ก S + สวิตช์แม่เหล็กแบบหลายทิศทาง

￮ สภาพแวดล้อมที่มีอุณหภูมิสูง: เลือกตัวเลือกการทนต่ออุณหภูมิสูง -XB6 (-10 ℃~150 ℃)

สรุปประโยคเดียว

     กระบอกสูบแกนนำระยะชักยาวสำหรับงานหนักซีรีส์ SOLH MGG มีความแข็งแกร่งสูงสุด ทนต่อแรงกระแทกได้มาก และมีเสถียรภาพช่วงชักยาว 1300 มม. ชั้นนำของอุตสาหกรรม พร้อมด้วยบัฟเฟอร์ไฮดรอลิกมาตรฐานและความแม่นยำในการป้องกันการหมุนสูงเป็นพิเศษ กลายเป็นโซลูชั่นที่ดีที่สุดสำหรับสถานีขับเคลื่อนอัตโนมัติที่รับภาระหนัก การเดินทางระยะไกล และแรงกระแทกสูง
