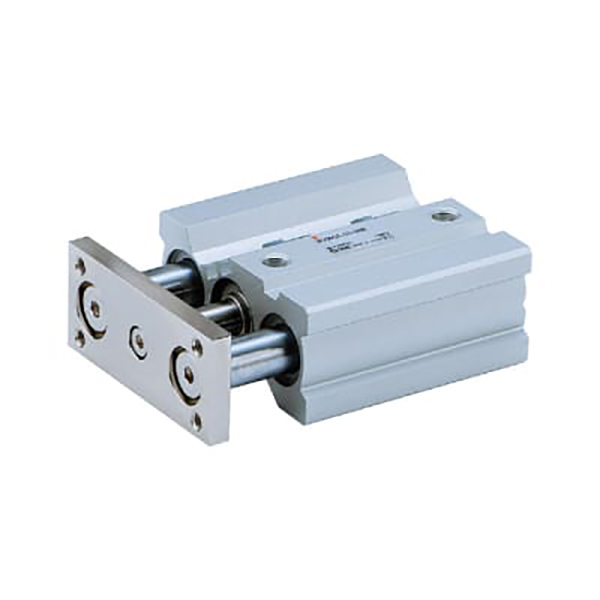

MGQ Series กระบอกลมมีไกด์ขนาดกะทัดรัด

เอ็มจีคิว ซีรีส์ กระบอกลมไกด์ร็อดขนาดกะทัดรัดแบบบาง | กระบอกลมป้องกันการหมุนที่มีความแข็งเกร็งสูง

ยี่ห้อ: SOLH โดย Richge Technology

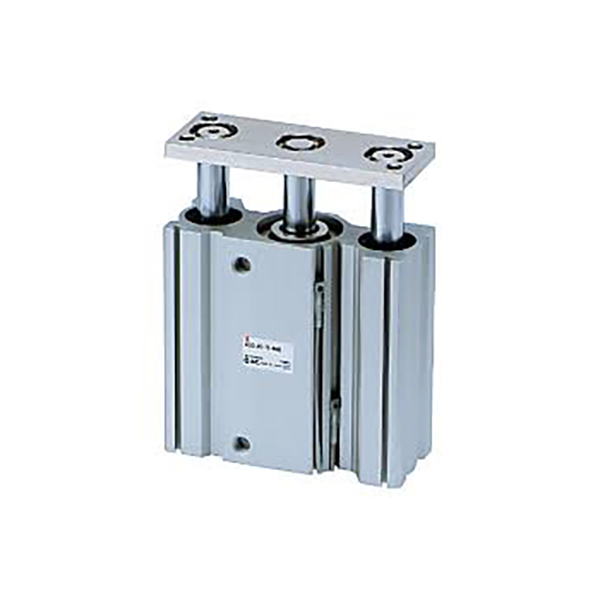

ภาพรวมผลิตภัณฑ์และคุณสมบัติโครงสร้างหลัก

     ซีรีส์ SOLH MGQ เป็นกระบอกสูบแกนนำแบบบางที่ออกแบบมาสำหรับสถานีระบบอัตโนมัติที่มีพื้นที่จำกัด การใช้โครงสร้างไกด์ร็อดแบบบูรณาการที่บางเฉียบ มอบความต้านทานการรับน้ำหนักด้านข้างที่โดดเด่นและประสิทธิภาพการป้องกันการหมุนที่มีความแม่นยำสูง ซีรีส์นี้ครอบคลุมช่วงการเจาะทั้งหมดตั้งแต่ φ12 มม. ถึง φ100 มม. มีการกำหนดค่าตลับลูกปืนหลักสองแบบ: ตลับลูกปืนสไลด์ MGQM และตลับลูกปืนเม็ดกลม MGQL มีการใช้กันอย่างแพร่หลายในสถานการณ์การผลัก การยก การหยุดชิ้นงาน และการวางตำแหน่งที่แม่นยำ ซึ่งต้องมีการติดตั้งขนาดกะทัดรัด การนำทางที่เข้มงวด และการโก่งตัวเป็นศูนย์

ข้อได้เปรียบทางโครงสร้างที่สำคัญ

• ตัวเครื่องแบบบูรณาการบางเฉียบ: แกนนำและตัวกระบอกสูบได้รับการหล่อขึ้นรูปในตัว ทำให้สามารถตัดความหนาโดยรวมได้ 50% เมื่อเทียบกับกระบอกสูบแกนนำแบบเดิม เป็นตัวเลือกที่ดีที่สุดสำหรับการออกแบบอุปกรณ์ที่มีขนาดกะทัดรัดสูงและรูปแบบการติดตั้งที่มีพื้นที่จำกัด

• โครงสร้างความแข็งแกร่งสูงแบบ Dual-Guide: ส่วนรองรับแกนนำคู่แบบสมมาตรช่วยเพิ่มความต้านทานโหลดด้านข้างได้อย่างมาก โดยมีความสามารถในการรับน้ำหนักด้านข้างมากกว่าสองเท่าของกระบอกสูบสต็อปเปอร์ทั่วไป ต้านทานการโค้งงอและแรงบิดได้อย่างมีประสิทธิภาพ ปรับให้เข้ากับโหลดเยื้องศูนย์และสภาพการทำงานกระแทก

• ความแม่นยำในการป้องกันการหมุนระดับชั้นนำ: ประเภทตลับลูกปืนเม็ดกลม MGQL มีความแม่นยำในการหมุนไม่สูงเป็นพิเศษที่ ±0.04°~±0.08° (ความแม่นยำสูงกว่าด้วยรูที่ใหญ่กว่า) ประเภทตลับลูกปืนสไลด์ MGQM ให้ความแม่นยำของตำแหน่งที่มั่นคงที่ ±0.05°~±0.10° ตอบสนองความต้องการในการกำหนดตำแหน่งที่แม่นยำที่หลากหลาย

• การกำหนดค่าแบริ่งคู่สำหรับสถานการณ์เต็มรูปแบบ: ตลับลูกปืนแบบสไลด์ (MGQM) สำหรับสภาพแวดล้อมที่รับภาระหนัก เต็มไปด้วยฝุ่น และสมบุกสมบัน โดยมีต้นทุนต่ำ ตลับลูกปืนเม็ดกลม (MGQL) เพื่อการเคลื่อนไหวที่มีแรงเสียดทานต่ำที่ราบรื่นเป็นพิเศษและการปั่นจักรยานที่แม่นยำความถี่สูง

• การกำหนดค่าพรีเมียมมาตรฐาน: วงแหวนแม่เหล็กในตัวเพื่อความเข้ากันได้กับสวิตช์แม่เหล็ก ยางกันกระแทกปลายคู่เพื่อการทำงานที่มั่นคง และการออกแบบที่ปราศจากน้ำมัน ไม่ต้องบำรุงรักษา เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่สะอาด

• ข้อมูลจำเพาะมาตรฐานเต็มรูปแบบ: ขนาดรูที่สมบูรณ์ตั้งแต่ φ12มม. ถึง φ100มม. โดยมีระยะชักมาตรฐานตั้งแต่ 25 มม. ถึง 250 มม. ครอบคลุมสถานการณ์การขับขี่อัตโนมัติโหลดขนาดกลางและขนาดใหญ่ส่วนใหญ่

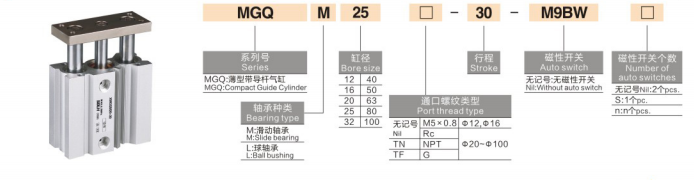

กรอกกฎการตั้งชื่อโมเดลให้ครบถ้วน

ตัวอย่างโมเดล: MGQM32-50-M9BW-XB6

ตัวอย่างการอ้างอิงการสั่งซื้อมาตรฐาน

• เอ็มจีคิวM25-30: รู 25 มม., ระยะชัก 30 มม., ตลับลูกปืนสไลด์รุ่นมาตรฐาน

• เอ็มจีคิวL40-75-2M9B: รู 40 มม., ระยะชัก 75 มม., ประเภทลูกปืนพร้อมสวิตช์แม่เหล็กคู่

• เอ็มจีคิวM50-100-XB6: รูเจาะ 50 มม., ระยะชัก 100 มม., รุ่นตลับลูกปืนสไลด์ทนอุณหภูมิสูง

พารามิเตอร์ทางเทคนิคหลักมาตรฐาน

(เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิปกติ 20°C, แรงดันพิกัด 0.5MPa)

1. พารามิเตอร์ประสิทธิภาพทั่วไป

• ช่วงแรงดันใช้งาน: 0.12~1.0MPa (φ12/16); 0.1~1.0MPa (φ20~100)

• อุณหภูมิแวดล้อม: -10°C~60°C (สภาพแวดล้อมแบบปกติที่ปราศจากน้ำแข็ง); -10°C~150°C (รุ่นอุณหภูมิสูง XB6)

• ความเร็วการทำงานของลูกสูบ: 50~500มม./วินาที (φ12~63); 50~400มม./วินาที (φ80/100 รูขนาดใหญ่)

• โหมดบัฟเฟอร์: บัฟเฟอร์ยางปลายคู่มาตรฐาน; บัฟเฟอร์เบาะลมเสริมสำหรับสภาพการทำงานที่มีแรงกระแทกสูง

• โหมดการหล่อลื่น: การทำงานแบบไม่ต้องบำรุงรักษา เหมาะสำหรับโรงปฏิบัติงานที่สะอาด

2. ข้อมูลแรงผลักดันทางทฤษฎี (@0.5MPa, หน่วย: N)

3. ข้อมูลน้ำหนักผลิตภัณฑ์ (ระยะชัก 50 มม. หน่วย: กก.)

การเปรียบเทียบการเลือกแกน MGQM กับ MGQL

วิธีการติดตั้งและสถานการณ์การใช้งานทั่วไป

1. การออกแบบหลายเมาท์ที่ยืดหยุ่น

• การติดตั้งตัวถังโดยตรง: รูสกรูที่สงวนไว้บนพื้นผิวด้านบน ด้านล่าง และด้านข้างสำหรับการยึดโดยตรง รุ่นที่สูงกว่า φ32 มม. มีร่องสวิตช์ 4 ด้านสำหรับการติดตั้งสวิตช์แม่เหล็กรอบทิศทาง ช่วยให้ประกอบและบำรุงรักษาได้อย่างรวดเร็ว

• การติดตั้งเสริมเสริม: มีอุปกรณ์เสริมหน้าแปลน (F) และฐานยึดเท้า (L) ให้เลือก ซึ่งรองรับรูปแบบหลายมุมแนวนอนและแนวตั้ง เพื่อปรับให้เข้ากับการออกแบบโครงสร้างของอุปกรณ์ที่หลากหลาย

2. การใช้งานทางอุตสาหกรรมหลัก

• ระบบสายพานลำเลียงอัตโนมัติ: การหยุดชิ้นงาน การวางตำแหน่งพาเลท และการยกวัสดุ ความต้านทานแรงกระแทกสูงช่วยป้องกันการชดเชยชิ้นงานระหว่างการลำเลียงและการจำกัดด้วยความเร็วสูง

• การประมวลผลความแม่นยำทางอิเล็กทรอนิกส์ 3C: การดีดพิน PCB, ตำแหน่งการย้ำหางปลา และการแปลชิ้นงานแบบเบา ความแม่นยำในการป้องกันการหมุนสูงช่วยให้มั่นใจได้ว่าการประกอบมีความแม่นยำเป็นศูนย์

• เครื่องจักรบรรจุภัณฑ์: การขับแผ่นกั้นวัสดุ การสลับประตูไซโล และการดันวัสดุระยะสั้น ตัวเครื่องบางเฉียบปรับให้เข้ากับรูปแบบอุปกรณ์บรรจุภัณฑ์ขนาดกะทัดรัดได้อย่างสมบูรณ์แบบ

• ระบบอัตโนมัติทางอุตสาหกรรมทั่วไป: การยกจิ๊ก การดีดชิ้นส่วน และการขับโหลดที่ผิดปกติ แทนที่ชุดกระบอกแยก + แกนนำแบบดั้งเดิม เพื่อลดความซับซ้อนของโครงสร้างอุปกรณ์และลดต้นทุน

เอ็มจีคิว กับ MGP กับ MGG Series การเปรียบเทียบที่ครอบคลุม

คู่มือการเลือกอย่างรวดเร็วสามขั้นตอน

1. การเลือกขนาดเจาะ: คำนวณแรงผลักดันที่ต้องการตามภาระจริง เลือกขนาดรูที่มีแรงขับตามทฤษฎี ≥ โหลดจริง × 1.5 โดยสงวนค่าความปลอดภัยไว้ 50% เพื่อหลีกเลี่ยงการโอเวอร์โหลด

2. การเลือกประเภทตลับลูกปืน: เลือกตลับลูกปืนสไลด์ MGQM สำหรับสภาพการทำงานที่รับภาระหนัก มีฝุ่นมาก และผิดปกติ เลือกตลับลูกปืนเม็ดกลม MGQL เพื่อการวางตำแหน่งที่แม่นยำและการเคลื่อนที่แบบวงจรความถี่สูง

3. การเลือกการกำหนดค่าการทำงาน

￮ ความต้องการในการตรวจจับตำแหน่ง: ติดตั้งสวิตช์แม่เหล็ก M9B/M9BW (ติดตั้งได้ 4 ด้านสำหรับเจาะ ≥32มม.)

￮ สภาพแวดล้อมที่มีอุณหภูมิสูง: เลือกตัวเลือกการทนต่ออุณหภูมิสูง -XB6 (สูงสุด 150°C)

￮ การทำงานที่มีแรงกระแทกสูง: อัปเกรดเป็นบัฟเฟอร์เบาะลมเสริม (มาตรฐานพร้อมบัฟเฟอร์ยาง)

สรุปประโยคเดียว

     กระบอกสูบแกนนำที่มีความแข็งแกร่งสูงบางเฉียบซีรีส์ SOLH MGQ ผสมผสานการออกแบบที่ประหยัดพื้นที่ ความสามารถในการรับน้ำหนักต่อต้านด้านข้างที่แข็งแกร่ง และความแม่นยำในการป้องกันการหมุนสูงเป็นพิเศษ มอบโซลูชันการขับขี่เชิงเส้นตรงที่คุ้มต้นทุนและมีความเสถียรสูงสำหรับสถานีหยุด ยก และดันอัตโนมัติที่มีขนาดกะทัดรัด แม่นยำ และงานหนัก
