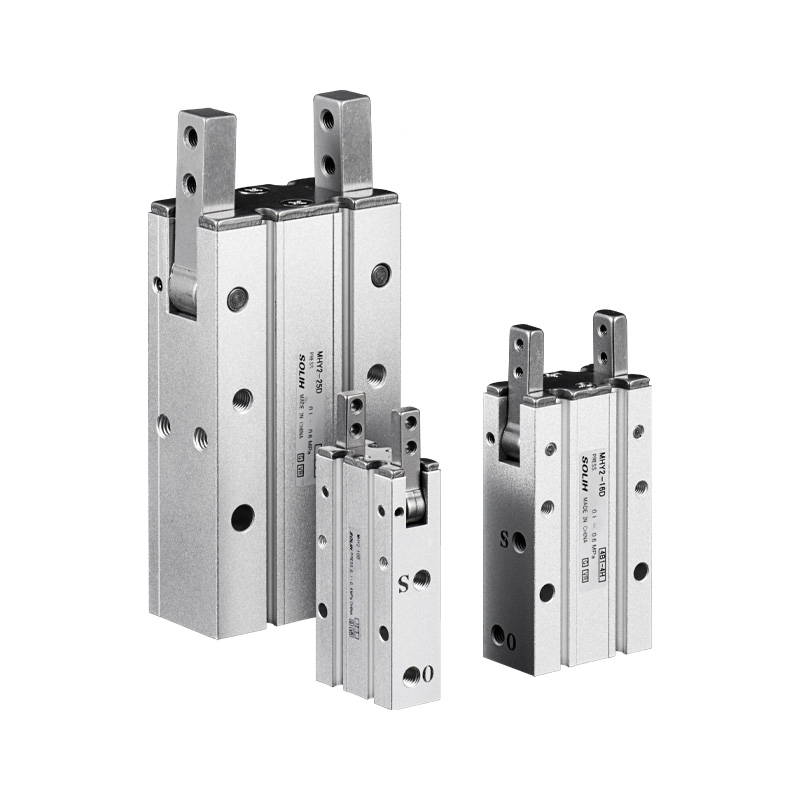

MHY2 ซีรีส์ กริปเปอร์นิวแมติกแบบสวิงขับเคลื่อนด้วยลูกเบี้ยว 180°

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH MHY2 เป็นกริปเปอร์นิวแมติก 2 ปากที่ขับเคลื่อนด้วยลูกเบี้ยวกว้าง 180° แบบมาตรฐาน ข้อได้เปรียบหลัก: มุมเปิดขนาดใหญ่พิเศษ โครงสร้างน้ำหนักเบา โครงสร้างป้องกันฝุ่น และการวางตำแหน่งซ้ำที่มั่นคง เหมาะสำหรับการจัดการชิ้นงานทรงกลมและไม่สม่ำเสมอ การขนถ่ายอัตโนมัติ การพลิกและการคัดแยก วิถีการเคลื่อนที่ที่เรียบง่ายช่วยให้สามารถหยิบและปล่อยได้อย่างตรงไปตรงมา โดยไม่ต้องมีการเคลื่อนไหวทางกลที่ซับซ้อน

โครงสร้างหลักและหลักการทำงาน

     - ระบบส่งกำลัง: กลไกลูกเบี้ยว (ไม่ใช่เกียร์และแร็ค) ลูกสูบคู่ดันชุดลูกเบี้ยวเพื่อขับเคลื่อนสองขากรรไกรพร้อมกัน มุมเปิดสูงสุด 180° ตำแหน่งปิด -3° สำหรับการยึดป้องกันการคลาย วงสวิงซิงโครไนซ์ที่ราบรื่นโดยไม่มีการโก่งตัวของกราม

     -- โครงสร้าง: ตัวเครื่องอะลูมิเนียมอัลลอยด์, ปากสแตนเลสเป็นมาตรฐาน, วงแหวนแม่เหล็กในตัว, ช่องติดตั้งสวิตช์แม่เหล็กสี่ด้าน มีรูสำหรับติดตั้งที่ด้านหน้าด้านล่างและด้านข้าง การออกแบบระยะห่างที่แคบช่วยป้องกันฝุ่นและเศษเล็กเศษน้อยไม่ให้เข้าไปในกลไกภายใน

     -- โหมดการทำงาน: การแสดงสองครั้ง (D) เท่านั้น ไม่มีตัวแปร NO/NC ที่ออกฤทธิ์เดี่ยว ระบบควบคุมอากาศแบบสองทิศทางพร้อมความเร็วในการเปิด/ปิดที่ปรับได้

     - ความแม่นยำของตำแหน่ง: ความแม่นยำของตำแหน่งซ้ำ ± 0.02 มม. พร้อมมุมสวิงที่สม่ำเสมอ

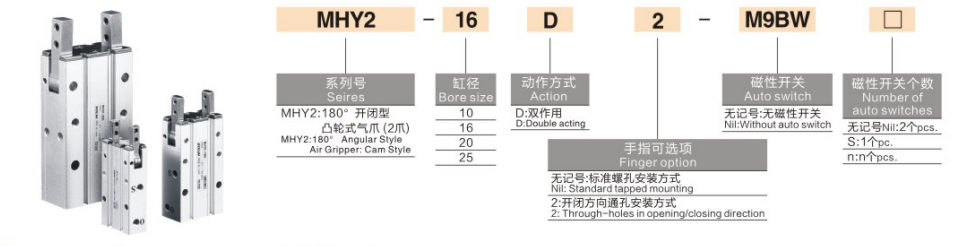

กฎการเข้ารหัสโมเดลที่สมบูรณ์

  1. ตัวอย่างรุ่น：MHY2-16D-S-M9BW

  2. การอ้างอิงคำสั่งมาตรฐาน

     MHY2-20D-S-M9BW: เจาะ 20, วงแหวนแม่เหล็กในตัว, สวิตช์แม่เหล็ก M9B พร้อมสายเคเบิลยาว 1 ม.

ข้อมูลจำเพาะทางเทคนิคของ Universal Core

ข้อมูลแรงบิดและแรงในการหนีบ (0.5MPa ระยะแคลมป์อ้างอิง L=35 มม.)

     หมายเหตุสำคัญ: แรงจับยึดที่มีประสิทธิผลจะลดลงเมื่อระยะการจับยึด L ขยายออกไป จำเป็นต้องมีการตรวจสอบแรงบิดโหลดในระหว่างการเลือก

สถานการณ์การใช้งานที่ต้องการ

  ✅ เลือก MHY2 หาก:

     -- ต้องมีการเปิดกว้างเป็นพิเศษ 180° สำหรับท่อทรงกระบอก ชิ้นส่วนที่มีรูปร่างไม่ปกติ สถานีขนถ่ายและพลิกกลับ

     -- เอฟเฟกต์ปลายหุ่นยนต์ขนาดกะทัดรัดน้ำหนักเบา เน้นการออกแบบน้ำหนักเบา

     - สภาพแวดล้อมการประชุมเชิงปฏิบัติการที่มีฝุ่นและเศษซาก ต้องการโครงสร้างภายในป้องกันการปนเปื้อน

     -- ต้องการทางเลือกอื่นเมื่อมือจับแบบขนาน MHZ2 ไม่สามารถจับชิ้นงานผิดปกติที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ได้

  ❌ ไม่แนะนำ เลือกรุ่นอื่น:

     -- ต้องการการถือปิดเครื่องแบบเปิดตามปกติ / ปิดตามปกติแบบเดี่ยว → เลือกมือจับสวิงเกียร์ MHW2

     -- ต้องการรูที่ใหญ่กว่า 25 มม. และแรงจับยึดที่หนัก → เลือกซีรีส์ MHW2 (เจาะสูงสุดได้ถึง 40)

     -- การแคลมป์เชิงเส้นขนานแท้ที่มีระยะเปิดน้อย → เลือกกริปเปอร์แบบขนาน MHZ2

แนวทางการเลือกคีย์

     -- เลือกรูตามเส้นผ่านศูนย์กลางของชิ้นงานและขนาดภายนอก: 10(เล็ก) →16 →20 →25(กลาง-ใหญ่)

     -- เพิ่มส่วนต่อท้าย - วงแหวนแม่เหล็ก S พร้อมสวิตช์แม่เหล็กซีรีส์ M9 สำหรับการตอบรับตำแหน่ง PLC

     - การเลือกการติดตั้ง: ว่างเปล่าสำหรับรูต๊าปเกลียวมาตรฐาน ส่วนต่อท้าย -2 สำหรับการติดตั้งแบบรูทะลุซึ่งเหมาะสำหรับการประกอบแท่นและฉากยึด

     - การตรวจสอบโหลด: ให้ระยะหนีบ L ≤35มม. รักษาปัจจัยด้านความปลอดภัย ≥1.5 สำหรับแรงบิดและแรงจับยึด

สรุปประโยคเดียว

     กริปเปอร์นิวแมติกแบบสวิงกว้าง 180° ที่ขับเคลื่อนด้วยลูกเบี้ยว SOLH MHY2 ใช้โครงสร้างการส่งผ่านลูกเบี้ยวป้องกันฝุ่น เฉพาะการแสดงสองครั้งเท่านั้น ความแม่นยำในการทำซ้ำ ±0.02 มม. พร้อมสวิตช์แม่เหล็กเสริมและตัวยึดรูทะลุ โซลูชันน้ำหนักเบาขนาดกะทัดรัดสำหรับการหยิบ พลิก และคัดแยกชิ้นงานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และไม่สม่ำเสมอบนอุปกรณ์อัตโนมัติของหุ่นยนต์ขนาดเล็ก
