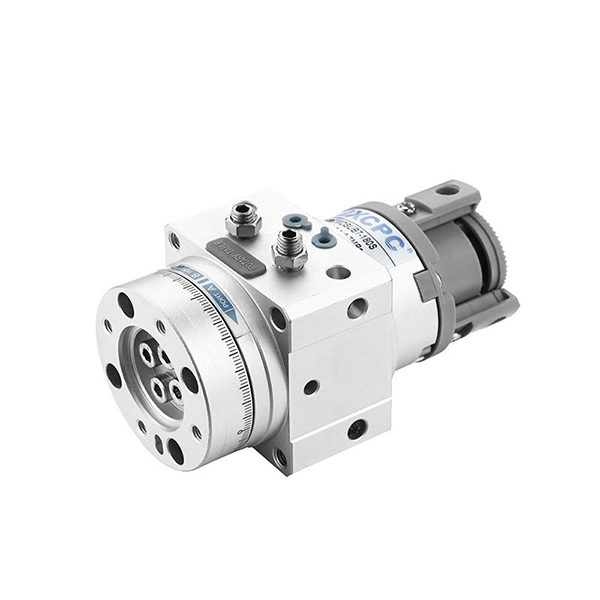

MSUB Series กระบอกสูบโรตารีใบพัด | กระบอกสูบสั่นขนาดกะทัดรัดที่มีความแม่นยำสูง

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และคุณลักษณะโครงสร้างหลัก

     ซีรีส์ SOLH MSUB เป็นกระบอกสูบแบบโต๊ะหมุนใบพัดเดี่ยวที่มีความแม่นยำสูง ออกแบบมาเพื่อการใช้งานระบบสั่นที่มีความแม่นยำในการรับน้ำหนักเบา มีโครงสร้างที่กะทัดรัดในตัว มุมสวิงที่ปรับแต่งได้อย่างละเอียด การติดตั้งหลายพื้นผิว และประสิทธิภาพระยะฟันเฟืองต่ำเป็นพิเศษ ครอบคลุมข้อกำหนดขนาด 4 ขนาด (สอดคล้องกับเจาะ φ10/φ15/φ20/φ30) มีการใช้กันอย่างแพร่หลายในการหมุนของหุ่นยนต์ การวางตำแหน่งการจัดทำดัชนีขนาดเล็ก และสถานีพลิกชิ้นงาน ซึ่งทำหน้าที่เป็นโซลูชันการแกว่งที่มีความแม่นยำสูงกระแสหลักสำหรับสายการผลิตอัตโนมัติที่มีความแม่นยำ

  1.1 โครงสร้างโต๊ะหมุนและกระบอกสูบแบบบูรณาการ

     การออกแบบแบบบูรณาการของแท่นหมุนและกระบอกสูบขับเคลื่อนช่วยลดระยะห่างของเกียร์โดยสิ้นเชิง พร้อมเสริมความแข็งแกร่งโดยรวม รุ่นมาตรฐานมีความทนทานต่อรันเอาท์ต่ำเป็นพิเศษ ในขณะที่รุ่น MSUA ที่มีความแม่นยำสูงที่ได้รับการอัพเกรดแล้ว ให้ความแม่นยำในการโยกเยกของแพลตฟอร์มภายใน ≤0.03 มม. ทำให้มั่นใจได้ถึงการวางตำแหน่งที่แม่นยำและเสถียรและทำซ้ำได้

 1.2 การออกแบบใบพัดเดี่ยวรับน้ำหนักสูง

     กระบอกสูบมีปริมาตรน้อยลงและน้ำหนักเบาขึ้นโดยใช้เค้าโครงโครงสร้างใบพัดเดี่ยวที่ได้รับการปรับปรุงให้เหมาะสม ความสามารถในการรับน้ำหนักสูงกว่ากระบอกสูบซีรีส์ CRB1 แบบดั้งเดิมที่มีขนาดเท่ากันถึง 2~3 เท่า ทำให้สามารถย่อขนาดและเอาต์พุตแรงบิดสูงไปพร้อมๆ กัน

  1.3 มุมสวิงที่ปรับได้แม่นยำ

     • จังหวะมาตรฐาน: สามารถเลือกได้ 90° / 180° สำหรับความต้องการแบบหมุนที่หลากหลาย

     • ความอดทนในการปรับแบบละเอียด: การออกแบบใบพัดเดี่ยวรองรับการปรับแบบละเอียด ±5° ที่ปลายทั้งสองข้าง ประเภทใบพัดคู่รองรับการปรับแบบละเอียด ±2.5°

     • ความแม่นยำของตำแหน่ง: ค่าเผื่อมุมสวิงที่เข้มงวดที่ 90°±10′ / 180°±10′ ตรงตามข้อกำหนดการกำหนดดัชนีและการพลิกที่มีความแม่นยำสูง

 1.4 ตัวเลือกการติดตั้งและการวางท่อที่ยืดหยุ่น

     • โหมดการวางท่อ: สามารถเลือกท่อด้านข้างและท่อตามแนวแกนได้ รุ่นที่มีสวิตช์แม่เหล็กรองรับเฉพาะการวางท่อด้านข้างเพื่อการรับสัญญาณที่เสถียร

     • โหมดการติดตั้ง: โครงสร้างหน้าแปลนหลายหน้ารองรับการติดตั้งแบบหลายทิศทาง ช่วยประหยัดพื้นที่ภายในอุปกรณ์ได้อย่างมีประสิทธิภาพ และปรับให้เข้ากับสถานการณ์เค้าโครงที่กะทัดรัด

  1.5 การรั่วไหลต่ำและอายุการใช้งานยาวนาน

     ใช้โครงสร้างการปิดผนึกพิเศษที่ปรับแต่งเองเพื่อลดการรั่วไหลของอากาศภายในและภายนอก การออกแบบการทำงานแบบไร้น้ำมันมาตรฐานปรับให้เข้ากับสภาพแวดล้อมการผลิตที่สะอาดและสภาพการทำงานทางอุตสาหกรรมทั่วไป ลดต้นทุนการบำรุงรักษา และยืดอายุการใช้งานที่ต่อเนื่อง

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

  1. ตัวอย่างโมเดลทั่วไป: MSUB7-180S, MDSUB20-90S

  2. ตัวอย่างการสั่งซื้อมาตรฐาน

     • รุ่นมาตรฐาน ไม่เป็นแม่เหล็ก: MSUB7-180S (ขนาด 7, มุมสวิง 180°, ไม่มีวงแหวนแม่เหล็ก)

     • แบบจำลองผลตอบรับแม่เหล็ก: MDSUB20-90S (ขนาด 20, มุมสวิง 90° มีวงแหวนแม่เหล็กในตัวสำหรับติดตั้งสวิตช์)

3. พารามิเตอร์ทางเทคนิคทั่วไป (20 ℃ สภาพมาตรฐาน)

  3.1 ข้อมูลจำเพาะพื้นฐาน

     • โหมดการทำงาน: ใบพัดเดี่ยวแบบ Double-acting

     • ของไหลทำงาน: ลมอัด (การทำงานแบบไร้น้ำมัน)

     • อุณหภูมิแวดล้อม: 5°C~60°C

     • ช่วงแรงดันใช้งาน: ขนาด 1: 0.2~0.7MPa; ขนาด 3/7: 0.15~0.7MPa; ขนาด 20: 0.15~1.0MPa

     • เวลาสวิง (@0.5MPa): 0.07~0.3s/90° (ปรับได้)

     • ประเภทแบริ่ง: ตลับลูกปืนเลื่อนรับน้ำหนักสูง

  3.2 ตารางพารามิเตอร์ประสิทธิภาพหลัก

4. แนวทางการกำหนดค่าและการเลือกหลัก

  4.1 การเลือกขนาด (ขึ้นอยู่กับแรงบิดและโหลด)

     • ขนาด 1 (φ10): แรงบิดเอาต์พุต 0.3N·m เหมาะสำหรับโหลดที่มีน้ำหนักเบาเป็นพิเศษขนาดเล็ก (≤1กก.) และสถานการณ์การเคลื่อนที่แบบหมุนที่มีความแม่นยำความถี่สูง

     • ขนาด 3 (φ15): แรงบิดเอาท์พุต 0.7N·m เหมาะสำหรับการใช้งานที่มีน้ำหนักเบาขนาดเล็ก (1~3 กก.) เช่น การหมุนข้อต่อแขนหุ่นยนต์

     • ขนาด 7 (φ20): แรงบิดเอาต์พุต 0.9N·m จับคู่การวางตำแหน่งการพลิกชิ้นงานและตำแหน่งพลิกชิ้นงานโหลดขนาดเล็กและขนาดกลาง (3~5 กก.) ได้อย่างสมบูรณ์แบบ

     • ขนาด 20 (φ30): แรงบิดสูง 2.9N·m ใช้ได้กับงานวางตำแหน่งแบบหมุนงานหนักปานกลาง (5~10กก.)

  4.2 การเลือกมุมและความแม่นยำ

     • มุมสวิง 90°: ออกแบบมาเพื่อการพลิกมุมขวาและการสลับทิศทาง ซึ่งใช้กันอย่างแพร่หลายในการโหลด/ขนถ่ายชิ้นงาน และการวางตำแหน่งพวงมาลัย 90°

     • มุมสวิง 180°: เหมาะสำหรับการหมุนครึ่งรอบและการพลิกชิ้นงาน ทำให้สามารถวางตำแหน่งย้อนกลับได้ 180° และการสลับสถานีแบบสองทิศทาง

     • การอัพเกรดที่มีความแม่นยำสูง: เลือกซีรีส์ MSUA สำหรับความต้องการความแม่นยำสูงเป็นพิเศษพร้อมความแม่นยำในการโยกเยกของแพลตฟอร์ม ≤0.03มม.

  4.3 การกำหนดค่าสวิตช์แม่เหล็ก

     • MSUB (ไม่ใช่แม่เหล็ก): รุ่นประหยัดพื้นฐานไม่มีวงแหวนแม่เหล็ก คุ้มค่าสำหรับการเคลื่อนที่แบบวนอย่างง่ายโดยไม่ต้องมีสัญญาณตอบรับ

     • MDSUB (แม่เหล็ก): วงแหวนแม่เหล็กในตัว เข้ากันได้กับสวิตช์แม่เหล็ก D-T791/D-T792 พร้อมตำแหน่งการตรวจจับที่ปรับได้ตามต้องการ รองรับการควบคุมการเชื่อมโยงสัญญาณ PLC อัตโนมัติ

5. สถานการณ์การใช้งานทั่วไป

     • ระบบหุ่นยนต์ที่มีความแม่นยำ: ใช้กับการหมุนข้อต่อหุ่นยนต์ขนาดเล็กและการสวิงเอฟเฟกต์ส่วนปลาย โดยมีน้ำหนักเบา ขนาดกะทัดรัด และมีความสามารถในการทำซ้ำตำแหน่งสูง

     • สถานีจัดทำดัชนีอัตโนมัติ: สมบูรณ์แบบสำหรับการจัดทำดัชนีที่แม่นยำ 90°/180° การวางตำแหน่งการตรวจจับ และการวางตำแหน่งสถานีประกอบในอุตสาหกรรมอิเล็กทรอนิกส์และเครื่องใช้ในบ้านขนาดเล็ก

     • การพลิกชิ้นงานและการบังคับเลี้ยว: เหมาะอย่างยิ่งสำหรับการพลิกกลับและการแปลงทิศทางของชิ้นงานที่มีน้ำหนักน้อย (≤10กก.) บนสายพานลำเลียง ทำให้มีระยะฟันเฟืองเป็นศูนย์และการหมุนที่นุ่มนวลซึ่งส่งผลกระทบต่ำ

     • แท่นหมุนขนาดเล็ก: ใช้กันอย่างแพร่หลายในแท่นหมุนขนาดเล็ก การพิมพ์ฉลากและการหมุนสถานีทำเครื่องหมาย พร้อมการติดตั้งที่ยืดหยุ่นและความยากลำบากในการบำรุงรักษาต่ำ

6. การเปรียบเทียบด่วนของซีรีย์ MSUB กับ CRB2 / CRBU2

7. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

     1. การเลือกขนาด: คำนวณแรงบิดตามน้ำหนักชิ้นงานและรัศมีการหมุนด้วยปัจจัยด้านความปลอดภัย ≥2 เลือกขนาด 1 สำหรับน้ำหนักบรรทุก ≤1 กก., เบอร์ 3 สำหรับ 1~3 กก., เบอร์ 7 สำหรับ 3~5 กก., ไซส์ 20 สำหรับ 5~10 กก.

     2. การเลือกมุม: เลือกมุมสวิง 90° สำหรับการพลิกและบังคับเลี้ยวมุมขวา เลือกมุมสวิง 180° สำหรับการพลิกครึ่งรอบและการวางตำแหน่งแบบย้อนกลับ

     3. การเลือกฟังก์ชั่น: เลือก MDSUB พร้อมวงแหวนแม่เหล็กสำหรับการตอบรับสัญญาณและการเชื่อมต่อ PLC อัปเกรดเป็นซีรีส์ MSUA เพื่อความต้องการการวางตำแหน่งที่มีความแม่นยำสูงเป็นพิเศษ

สรุปประโยคเดียว

     กระบอกสูบโรตารีขนาดกะทัดรัดซีรีส์ SOLH MSUB โดดเด่นด้วยการออกแบบโต๊ะที่มีความแม่นยำสูงในตัว มุมสวิงที่ปรับได้ และความสามารถในการรับน้ำหนักสูง ให้โซลูชันโรตารีที่มีฟันเฟืองต่ำ มีเสถียรภาพสูง และประหยัดพื้นที่สำหรับสถานีพลิกและจัดทำดัชนีอัตโนมัติสำหรับโหลดน้ำหนักเบา 10 กก.
