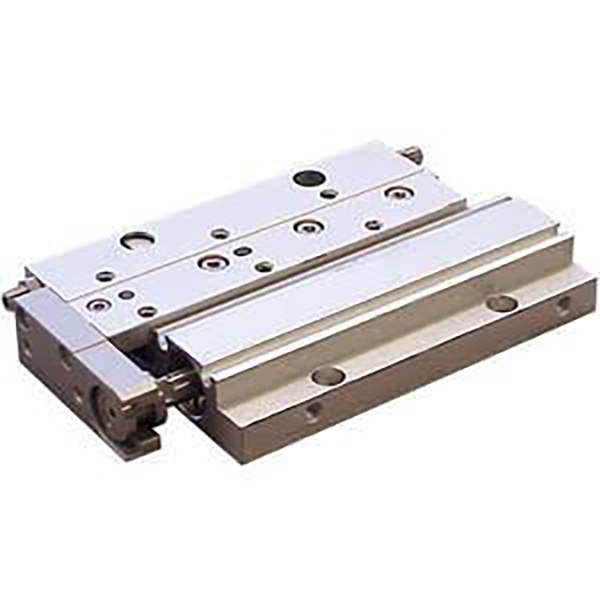

เอ็มเอ็กซ์เอฟ ซีรีส์ โต๊ะวางชิ้นงานแบบนิวแมติกส์ ความแข็งเกร็ง สูง บางพิเศษ

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH MXF เป็นโต๊ะสไลด์นิวแมติกระยะชักยาวบางพิเศษ ความแข็งแกร่งสูง ออกแบบมาสำหรับอุปกรณ์ระบบอัตโนมัติที่มีความสูงจำกัด ด้วยรูปแบบที่ขนานกันของรางนำกระบอกสูบและลูกกลิ้งแบบไขว้ โครงสร้างการติดตั้งสองด้านด้านบน/ล่าง และความสามารถในการรับน้ำหนักปานกลาง ทำให้มีความสูงของตัวถังที่ต่ำเป็นพิเศษซึ่งบางกว่าสไลด์ MXS ทั่วไปที่มีสเปคเดียวกันถึง 40% ด้วยการวางตำแหน่งที่มีความแม่นยำปานกลางที่เสถียร การทำงานในช่วงชักยาวที่ราบรื่น และความทนทานแบบวงจรความถี่สูง จึงทำหน้าที่เป็นโซลูชันตัวเลื่อนโปรไฟล์ต่ำหลักหลักสำหรับการจัดการวัสดุที่แม่นยำ การประกอบ และการสลับสถานีในระบบอัตโนมัติขนาดกะทัดรัด

ตำแหน่งหลักและคุณสมบัติโครงสร้าง

     -- โครงสร้างการขับขี่แบบ Dual-Acting: ใช้การทำงานแบบ double-acting ที่มีความเสถียรด้วยขนาดรูตั้งแต่ φ8 ถึง φ20 มม. ให้เอาต์พุตโหลดปานกลางที่เชื่อถือได้ที่ 20~180N ซึ่งเข้ากันได้อย่างสมบูรณ์แบบกับสถานการณ์การจัดการงานปานกลางที่มีความแม่นยำ

     -- การออกแบบไกด์กระบอกสูบและลูกกลิ้งแบบขนาน: รางนำและกระบอกสูบจัดเรียงขนานกัน โดยแยกแบริ่งรับน้ำหนักออกจากการเคลื่อนที่ของซีลก้านลูกสูบ โครงสร้างนี้ให้ความแข็งแกร่งสูง แรงเสียดทานต่ำ การทำงานแบบไม่มีช่องว่าง และการเคลื่อนที่เชิงเส้นที่ราบรื่นอย่างยิ่ง

     -- ตัวเครื่องบางเฉียบบางเฉียบ: ความสูงของตัวเครื่องเพียง 16~27 มม. ซึ่งต่ำกว่ารุ่น MXS ที่เทียบเท่าถึง 40% เป็นตัวเลือกที่ดีที่สุดสำหรับระยะห่างต่ำเป็นพิเศษและรูปแบบอุปกรณ์ที่มีขนาดกะทัดรัดสูง

     --ประสิทธิภาพความแม่นยำปานกลางที่เชื่อถือได้: รับประกันความขนานในการทำงาน 0.03 มม. แนวตั้ง 0.05 มม. และความแม่นยำของตำแหน่งซ้ำ ± 0.02 มม. เป็นไปตามข้อกำหนดการกำหนดตำแหน่งอัตโนมัติที่มีความแม่นยำปานกลางมาตรฐานอย่างสมบูรณ์

     -- การติดตั้งที่มีความแม่นยำสูงสองด้าน: มีรูทะลุด้านบนและรูต๊าปเกลียวด้านล่าง พร้อมรูหมุดระบุตำแหน่งที่แม่นยำ รองรับการติดตั้งแบบบวกและแบบย้อนกลับ รับประกันความแม่นยำในการติดตั้งซ้ำสูงหลังจากการถอดและประกอบกลับ

     -- การติดตั้งท่อและเซ็นเซอร์แบบยืดหยุ่น: เข้ากันได้กับท่อสองทิศทางตามขวางและแนวแกน วงแหวนแม่เหล็กในตัวพร้อมการออกแบบร่องเลื่อนแบบซ่อนสำหรับการติดตั้งสวิตช์แม่เหล็ก ช่วยประหยัดพื้นที่ในการติดตั้งโดยไม่มีการรบกวนโครงสร้าง

     -- ตัวเลือกจังหวะที่ปรับได้และหลายบัฟเฟอร์: บัฟเฟอร์โพลียูรีเทนมาตรฐานที่ปลายทั้งสองข้างเพื่อการรองรับแรงกระแทกที่มั่นคง นำเสนอระยะชักที่ปรับได้ 5 มม. ต่อปลาย (ช่วงการตัดแต่งมาตรฐานรวม 10 มม.) พร้อมข้อกำหนด X11 ที่เป็นอุปกรณ์เสริมสำหรับการปรับละเอียดยาวพิเศษ 15 มม. และบัฟเฟอร์ไฮดรอลิกเสริมสำหรับสถานการณ์การกระแทกความถี่สูง

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น: MXF12-50-M9BW

   2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- เอ็มเอ็กซ์เอฟ8-20: รุ่นมาตรฐานไม่มีสวิตช์ รู 8 มม. ระยะชัก 20 มม. แบบดับเบิ้ลแอคชั่น

     -- เอ็มเอ็กซ์เอฟ20-100-2M9B: เจาะ 20 มม., ระยะชักยาว 100 มม., สวิตช์แม่เหล็กคู่สำหรับการตรวจสอบตำแหน่งแบบสองทิศทาง

     -- เอ็มเอ็กซ์เอฟ16-75-X11: เจาะ 16 มม., ระยะชัก 75 มม., การปรับระยะชักขยาย 15 มม.

ข้อมูลจำเพาะทางเทคนิคหลัก (@0.5MPa, การแสดงสองครั้ง)

ประสิทธิภาพหลักและข้อดีของผลิตภัณฑ์

     -- โครงสร้างกะทัดรัดบางเฉียบเพื่อการประหยัดพื้นที่สูงสุด: ด้วยความสูงของตัวเครื่องที่ต่ำเป็นพิเศษที่ 16~27 มม. ซึ่งบางกว่าซีรีส์ MXS ถึง 40% จึงปรับให้เข้ากับอุปกรณ์ที่มีระยะห่างต่ำเป็นพิเศษและสถานการณ์เค้าโครงโมดูลาร์ที่มีความหนาแน่นสูงซึ่งไม่สามารถติดตั้งสไลด์ทั่วไปได้อย่างสมบูรณ์แบบ

     -- ความแข็งแกร่งสูงและการทำงานแบบจังหวะยาวที่เสถียร: รางนำลูกกลิ้งแบบไขว้จับคู่กับตัวเครื่องเสาหินในตัวช่วยลดช่องว่างและการเสียรูป รักษาการทำงานที่มั่นคงไร้การกระวนกระวายใจภายใต้ระยะชักยาวสูงสุด 100 มม. และสภาวะการปั่นจักรยานด้วยความถี่สูง

     -- การติดตั้งแบบสองด้านพร้อมความสามารถในการปรับตัวที่แข็งแกร่ง: รองรับการยึดรูทะลุด้านบนและการติดตั้งรูต๊าปด้านล่าง รองรับการติดตั้งทั้งแบบบวกและแบบย้อนกลับ ติดตั้งรูพินตำแหน่งที่แม่นยำเพื่อให้แน่ใจว่ามีความแม่นยำในการทำซ้ำสูงหลังจากการถอดและประกอบซ้ำหลายครั้ง

     -- จังหวะที่ปรับได้แบบยืดหยุ่นและการปรับหลายสถานี: การปรับละเอียดมาตรฐาน 5 มม. ต่อปลาย (ช่วงการตัดรวม 10 มม.) ข้อมูลจำเพาะ X11 เสริมให้การปรับระยะชักขยายได้ 15 มม. ตรงตามข้อกำหนดการสอบเทียบระยะชักที่แม่นยำสำหรับกระบวนการอัตโนมัติแบบหลายสถานี

     -- ไร้น้ำมันและมีอายุการใช้งานยาวนานพร้อมการบำรุงรักษาต่ำ: ใช้การซีลแบบเสียดทานต่ำและการออกแบบการทำงานแบบไร้น้ำมัน โดยมีอายุการใช้งานมากกว่า 5 ล้านรอบ ใช้ได้กับทั้งสภาพแวดล้อมทางอุตสาหกรรมที่สะอาดและสายการผลิตอัตโนมัติทั่วไปที่มีความต้องการการบำรุงรักษารายวันเพียงเล็กน้อย

วิธีการติดตั้งและสถานการณ์การใช้งานทั่วไป

   1. วิธีการติดตั้งแบบคู่

     -- การติดตั้งด้านบน: แก้ไขผ่านรูทะลุด้านบนพร้อมการจัดเรียงโหลดด้านบน จับคู่กับหมุดกำหนดตำแหน่งเพื่อการวางตำแหน่งที่มีความแม่นยำสูงและแบริ่งรับน้ำหนักที่มั่นคง

     -- การติดตั้งด้านล่าง: แก้ไขผ่านรูเกลียวด้านล่างสำหรับการติดตั้งพื้นผิวอุปกรณ์โดยตรง มีการประกอบที่มั่นคงและเหมาะสำหรับการใช้งานแบบติดตั้งกลับด้าน

   2. การใช้งานทางอุตสาหกรรมทั่วไป

     -- อุตสาหกรรมอิเล็กทรอนิกส์ 3C: การเคลือบหน้าจอ การจัดการโมดูล การถ่ายโอนบอร์ด PCB การสลับสถานีตรวจจับ และการวางตำแหน่งชิ้นส่วนอิเล็กทรอนิกส์ที่มีความแม่นยำ

     -- ความแม่นยำในการประกอบอัตโนมัติ: การกดชิ้นส่วนขนาดเล็ก การประกอบขั้วต่อ การขับฟิกซ์เจอร์ล็อคสกรู และการทำงานแบบวงจรของเครื่องมือน้ำหนักเบา

     -- เครื่องจักรบรรจุภัณฑ์: การดันวัสดุ การขับเคลื่อนเครื่องมือตัด การเคลือบฉลาก และการลำเลียงวัสดุระยะสั้น

     -- อุปกรณ์อัตโนมัติทั่วไป: ตัวประตูอุปกรณ์เลื่อน การสลับสถานีสายการผลิต และการขับขี่เชิงเส้นแบบวงจรความถี่สูงโหลดปานกลาง

เอ็มเอ็กซ์เอฟ กับ MXH กับ MXS | การเปรียบเทียบตารางสไลด์แบบ Low Profile และ Compact Slide

คู่มือการเลือกอย่างรวดเร็วสามขั้นตอน

   1. การเลือกขนาดเจาะตามน้ำหนักบรรทุก: จับคู่เส้นผ่านศูนย์กลางรูตามน้ำหนักชิ้นงาน: φ8 ≤ 2กก., φ12=2~5กก., φ16=5~10กก., φ20=10~15กก. สำรองอัตราโหลดไม่น้อยกว่า 50% เพื่อให้มั่นใจถึงการทำงานที่มั่นคงในระยะยาว

   2. การยืนยันโรคหลอดเลือดสมอง: ระยะชักมาตรฐานมีตั้งแต่ 10 มม. ถึง 100 มม. ต้องการซีรีส์ MXF สำหรับสถานการณ์ช่วงชักยาว (≥50มม.) เลือกซีรีส์ MXH สำหรับสภาพการทำงานของการปั่นจักรยานช่วงชักสั้นและความถี่สูง

   3. การจับคู่การกำหนดค่า:
     --  การตรวจจับตำแหน่ง: ติดตั้งสวิตช์แม่เหล็ก M9B คู่เพื่อการตรวจสอบตำแหน่งจังหวะสองทิศทางที่แม่นยำ

     -- การปรับจังหวะแบบละเอียด: เลือกมาตรฐาน -X10 (การตัดแต่ง 5 มม.) สำหรับการใช้งานปกติ เลือก -X11 (การตัดแต่งแบบขยาย 15 มม.) สำหรับการสอบเทียบที่แม่นยำหลายจังหวะ

     --  การเพิ่มประสิทธิภาพบัฟเฟอร์: ใช้บัฟเฟอร์โพลียูรีเทนมาตรฐานสำหรับการใช้งานทั่วไป อัปเกรดเป็นบัฟเฟอร์ไฮดรอลิกสำหรับการกระแทกความถี่สูงและลดเสียงรบกวน

สรุปประโยคเดียว

     โต๊ะสไลด์นิวแมติกความแข็งแรงสูงบางพิเศษซีรีส์ SOLH MXF มีความสูงตัวเครื่องต่ำกว่า MXS ถึง 40%, รางเลื่อนแบบครอสโรลเลอร์ที่มีความแข็งแกร่งสูง, การติดตั้งแบบสองด้าน และความเสถียรในการรับน้ำหนักปานกลางในช่วงชักยาว ทำหน้าที่เป็นโซลูชันหลักที่คุ้มค่าคุ้มราคาสำหรับระบบอัตโนมัติขนาดกะทัดรัดที่มีความสูงจำกัดและการจัดการความถี่สูงที่มีความแม่นยำสูงปานกลาง
