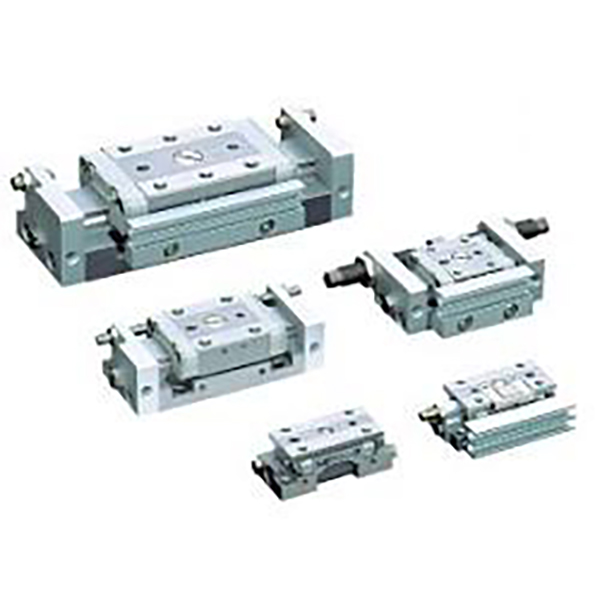

MXP ซีรีส์ โต๊ะวางชิ้นงานแบบนิวแมติกส์ขนาดกะทัดรัดที่มีความแม่นยำสูงพิเศษ

เอ็มพีพี ซีรีส์ โต๊ะวางชิ้นงานแบบนิวแมติกส์ขนาดกะทัดรัดที่มีความแม่นยำสูงพิเศษ

ยี่ห้อ: SOLH โดย Richge Technology

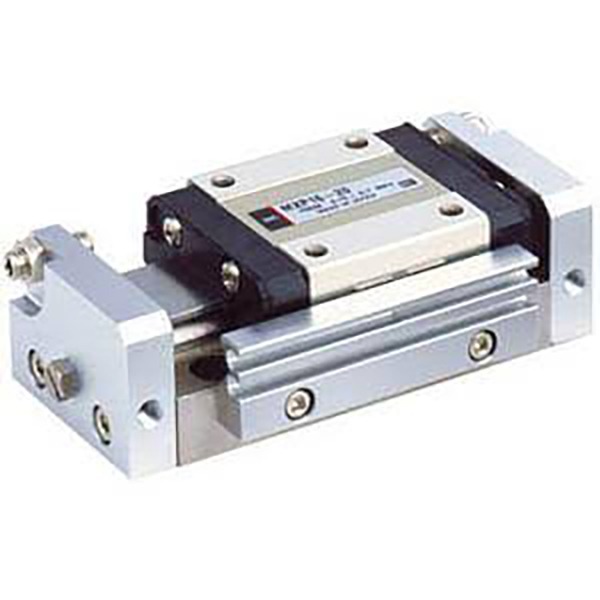

ภาพรวมผลิตภัณฑ์

     ซีรี่ส์ SOLH MXP เป็นโต๊ะสไลด์นิวแมติกขนาดกะทัดรัดพิเศษระดับไฮเอนด์ที่มีความแม่นยำสูงพิเศษ ออกแบบมาเพื่อสถานการณ์การวางตำแหน่งขนาดเล็กที่เข้มงวด การใช้โครงสร้างรางนำกระบอกสูบในตัวและตัวเครื่องสแตนเลสในตัว ทำให้มีความขนานระดับไมครอน ข้อผิดพลาดในการหมุนต่ำเป็นพิเศษ และความแข็งแกร่งเป็นพิเศษ รองรับการวางท่อแบบสองทิศทางและการหมุนเวียนที่เสถียรความถี่สูง เหมาะอย่างยิ่งสำหรับการประกอบที่มีความแม่นยำ 3C การตรวจจับด้วยแสง และการวางตำแหน่งส่วนประกอบขนาดเล็กที่มีความแม่นยำสูง โดยทำหน้าที่เป็นรุ่นพรีเมียมสำหรับการใช้งานการขับขี่เชิงเส้นขนาดเล็กที่ซับซ้อน

โครงสร้างหลักและคุณสมบัติการออกแบบ

     --  โหมดขับเคลื่อน: การทำงานสองทิศทางแบบสองทาง ขนาดรู φ6/8/10/12/16 มม. ครอบคลุมช่วงโหลดเบา 10~120N

     -- โครงสร้างพรีเมี่ยมแบบบูรณาการ: มีรางนำทางเชิงเส้นตรงทรงกระบอกในตัวและตัวเครื่องทำจากสเตนเลสมาร์เทนซิติกชิ้นเดียว กลไกการรับน้ำหนักถูกแยกออกจากการเคลื่อนที่ของซีลก้านลูกสูบโดยสิ้นเชิง ทำให้มีความแข็งแกร่งสูงและเสียดสีน้อยที่สุด

     -- เกรดความแม่นยำสูงพิเศษ: เส้นขนานระยะเคลื่อนที่ 0.004 มม., เส้นขนานในการติดตั้ง 0.02 มม., ความแม่นยำในการหมุน ±0.03° (φ6/8/10) / ±0.04° (φ12/16) ให้ประสิทธิภาพการวางตำแหน่งที่แม่นยำและเสถียรเป็นพิเศษชั้นนำของอุตสาหกรรม

     -- ตัวเครื่องแคบเป็นพิเศษ: ตัวเครื่องมีความสูงเพียง 17~23 มม. ซึ่งแคบกว่ารุ่นเทียบเท่า MXJ ถึง 10%~20% ทำให้มีการจัดวางที่หนาแน่นเป็นพิเศษสำหรับพื้นที่ทำงานที่จำกัดอย่างยิ่ง

     -- ความยืดหยุ่นของท่อแบบสองทิศทาง: รองรับการวางท่อทั้งด้านข้างและแนวแกนด้วยรูปแบบที่สลับได้ในสถานที่ ปรับให้เข้ากับข้อกำหนดการกำหนดเส้นทางไปป์ไลน์ในสถานที่ที่หลากหลาย

     -- ความเข้ากันได้ของเซ็นเซอร์สากล: ร่องสวิตช์แม่เหล็กคู่มาตรฐานช่วยให้สามารถติดตั้งสวิตช์แม่เหล็ก M9B 2 ตัวเพื่อการตรวจสอบตำแหน่งแบบสองทิศทางที่เชื่อถือได้

     -- การบัฟเฟอร์และการจำกัดหลายระดับ: ยางกันกระแทกปลายคู่แบบมาตรฐานเพื่อลดเสียงรบกวนและแรงกระแทก อุปกรณ์เสริมตัวจำกัดจังหวะโลหะปลายเดี่ยว/คู่ พร้อมตัวเลือกบัฟเฟอร์ไฮดรอลิกสำหรับรุ่น φ8 และสูงกว่า พร้อมช่วงระยะชักที่ปรับได้ 0~5 มม. เพื่อการควบคุมตำแหน่งที่แม่นยำเป็นพิเศษ

กฎการเข้ารหัสโมเดลที่สมบูรณ์

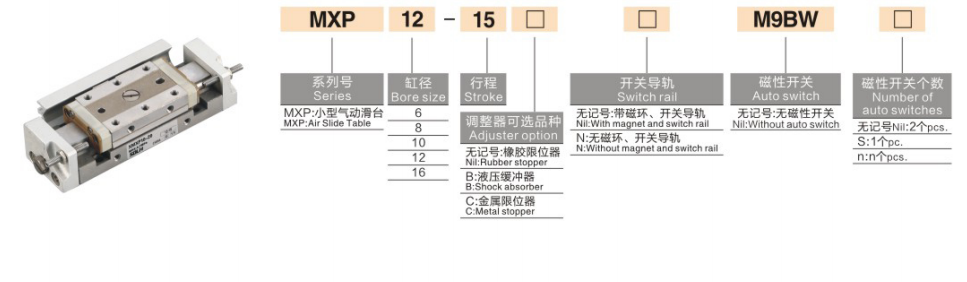

   1. ตัวอย่างรุ่น: MXP8-15-B-M9BW

   2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     --  เอ็มพีพี6-5: รุ่นมาตรฐาน ไม่มีสวิตช์แม่เหล็ก เจาะ 6 มม. ระยะชัก 5 มม. ดับเบิ้ลแอคชั่น

     --  เอ็มพีพี10-20-B-2M9B: เจาะ 10 มม., ช่วงชัก 20 มม., โลหะแบบปลายคู่, สวิตช์แม่เหล็ก M9B 2 ชิ้น

     -- เอ็มพีพี12-25-D: เจาะ 12 มม., ช่วงชัก 25 มม., ขีดจำกัดโลหะส่วนต่อขยาย, รองรับท่อตามแนวแกน

ข้อมูลจำเพาะทางเทคนิคหลัก (@0.5MPa, การแสดงสองครั้ง)

ข้อได้เปรียบทางการแข่งขันหลัก

   1. ความแม่นยำและความเสถียรระดับไมครอนสูงพิเศษ
     -- มีการเคลื่อนที่แบบขนานที่ต่ำเป็นพิเศษที่ 0.004 มม. และความแม่นยำในการหมุนต่ำถึง ±0.03° จับคู่กับความแม่นยำในการวางตำแหน่งซ้ำ ±0.01 มม. ลดการสั่นไหวเล็กน้อยและการเบี่ยงเบนตำแหน่ง ตอบสนองความต้องการความแม่นยำที่เข้มงวดสำหรับการตรวจจับด้วยแสง การเคลือบส่วนประกอบขนาดเล็ก และกระบวนการทดสอบที่มีความแม่นยำสูง

   2. โครงสร้างกระบอกสูบในตัวและตัวเครื่องขนาดกะทัดรัดแคบเป็นพิเศษ
     -- กระบอกสูบฝังอยู่ภายในโครงสร้างรางนำ ช่วยลดความกว้างของร่างกายลง 10%~20% เมื่อเทียบกับรุ่น MXJ การออกแบบท่อด้านข้าง/แนวแกนแบบสองทิศทางที่เป็นนวัตกรรมใหม่ช่วยให้มีความยืดหยุ่นในการสลับที่ไซต์งาน แก้ปัญหาข้อจำกัดของโครงร่างไปป์ไลน์ในสถานีที่มีความหนาแน่นแคบเป็นพิเศษ

   3. มีความแข็งแกร่งสูงและอายุการใช้งานยาวนาน
     -- ตัวเครื่องทำจากสเตนเลสสตีลมาร์เทนซิติกชิ้นเดียวและโครงสร้างรางนำในตัว ให้ความต้านทานการเสียรูปและความแข็งแกร่งของโครงสร้างที่ดีเยี่ยม ใช้การออกแบบการซีลแบบไร้น้ำมันที่มีแรงเสียดทานต่ำ เข้ากันได้กับโรงงานที่สะอาดและสภาพแวดล้อมทางอุตสาหกรรมเบา ทำให้มีอายุการใช้งานที่ไม่ต้องบำรุงรักษามากกว่า 5 ล้านรอบ

   4. การทำงานที่ราบรื่นความถี่สูง
     -- การปิดผนึกด้วยแรงเสียดทานต่ำระดับพรีเมี่ยมและรางนำลูกบอลที่มีความแม่นยำสูงช่วยให้การเคลื่อนไหวราบรื่นเป็นพิเศษ ความเร็วในการทำงานอยู่ระหว่าง 50 ถึง 500 มม./วินาที รองรับการหมุนเวียนความถี่สูงที่เสถียรมากกว่า 350cpm โดยไม่กระตุกหรือกระวนกระวายใจ เหมาะสำหรับงานการวางตำแหน่งซ้ำๆ ในระยะชักสั้นในระยะยาว

   5. การปรับเปลี่ยนการติดตั้งหลายฉากที่ยืดหยุ่น
     -- รองรับการติดตั้งสามด้านด้านบน ด้านล่าง และด้านข้างพร้อมรูพินตำแหน่งที่แม่นยำ โครงสร้างช่องอากาศแบบสมมาตรช่วยให้สามารถเปลี่ยนท่อด้านซ้าย/ขวาที่ไซต์งานได้ ทำลายข้อจำกัดด้านทิศทางโดยสิ้นเชิง และปรับให้เข้ากับการออกแบบโครงสร้างอุปกรณ์ที่หลากหลาย

แบบฟอร์มการติดตั้งและการใช้งานทั่วไป

   1. วิธีการติดตั้ง

     -- การติดตั้งด้านบน: ยึดตรึงผ่านรูทะลุด้วยรูเข็มกำหนดตำแหน่งที่แม่นยำ เหมาะสำหรับการติดตั้งด้านบนของชิ้นงานและสถานการณ์การวางตำแหน่งที่มีความแม่นยำสูงซึ่งต้องอาศัยการกระจัดเป็นศูนย์

     --  การติดตั้งด้านล่าง: ยึดด้วยรูเกลียวด้านล่างด้วยโครงสร้างที่มั่นคงและเชื่อถือได้ ใช้ได้กับการประกอบพื้นผิวอุปกรณ์มาตรฐานและการขับเคลื่อนเชิงเส้นคงที่

     --  การติดตั้งด้านข้าง: ยึดด้วยรูเกลียวด้านข้าง เหมาะสำหรับอุปกรณ์ที่มีพื้นที่แนวตั้งจำกัดและการจัดเรียงชุดสไลด์หลายชุดขนานกันอย่างหนาแน่น

   2. สถานการณ์การใช้งานทั่วไป

     --  3ซี อิเล็คทรอนิคส์: การติดตั้งและการติดชิป, การโฟกัสโมดูลเลนส์, การวางตำแหน่งส่วนประกอบขนาดเล็กที่มีความแม่นยำสูงพิเศษ, การทดสอบวงจรของโพรบ

     --  อุปกรณ์เกี่ยวกับสายตา: การเคลื่อนไหวที่แม่นยำของกล้อง CCD, การปรับเทียบเลนส์แบบละเอียด, การวางตำแหน่งเลเซอร์, การขับเคลื่อนแพลตฟอร์มการตรวจจับที่มีความแม่นยำสูง

     --  การประกอบไมโครพรีซิชั่น: การล็อคสกรูอัตโนมัติขนาดเล็ก, การย้ำหางปลา, การใส่ส่วนประกอบที่มีความแม่นยำ, การขับเคลื่อนจิ๊กที่มีความแม่นยำสูง

     -- อุปกรณ์การแพทย์: การควบคุมความแม่นยำของปั๊มขนาดเล็ก, การสลับที่แม่นยำของวาล์วขนาดเล็ก, การวางตำแหน่งแบบยืดไสลด์ของอุปกรณ์ขนาดเล็ก

การเปรียบเทียบการเลือกตารางสไลด์: MXP กับ MXJ กับ MXQ

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกเจาะตามน้ำหนักบรรทุก
     -- φ6 ≤1กก. / φ8=1~2กก. / φ10=2~4กก. / φ12=4~6กก. / φ16=6~10กก. สำรองค่าความปลอดภัยในการโหลดไม่น้อยกว่า 50% เพื่อให้มั่นใจถึงการทำงานที่แม่นยำและมีเสถียรภาพ

   2. การยืนยันโรคหลอดเลือดสมอง ช่วงจังหวะมาตรฐาน: 5 ~ 30 มม. จัดลำดับความสำคัญของจังหวะสั้น (5~20 มม.) สำหรับสภาพการทำงานที่มีความถี่สูง เพื่อรักษาความแม่นยำของตำแหน่งที่สูงขึ้นและความเสถียรในการปฏิบัติงาน

   3. การจับคู่การกำหนดค่า

      --  การตรวจสอบตำแหน่ง: ติดตั้งสวิตช์แม่เหล็ก M9B 2 ตัวสำหรับการตอบรับตำแหน่งจังหวะแบบสองทิศทางแบบเรียลไทม์

     - การจำกัดความแม่นยำและการบัฟเฟอร์: เลือกขีดจำกัดโลหะปลายคู่ (B) สำหรับการวางตำแหน่งที่แม่นยำที่ปรับได้ 0 ~ 5 มม. เลือกบัฟเฟอร์ไฮดรอลิกสำหรับรุ่น φ8 และสูงกว่าเพื่อลดแรงกระแทกความถี่สูง

     --  การปรับท่อ: ใช้การวางท่อตามแนวแกนสำหรับรูปแบบพื้นที่แคบเป็นพิเศษ และใช้การวางท่อด้านข้างสำหรับสถานการณ์การติดตั้งมาตรฐานทั่วไป

สรุปประโยคเดียว

     โต๊ะสไลด์นิวแมติกความแม่นยำสูงพิเศษซีรีส์ SOLH MXP มีลักษณะขนานกันต่ำเป็นพิเศษ 0.004 มม. มีข้อผิดพลาดในการหมุนน้อยที่สุด รางนำทางในตัว ท่อสลับทิศทางได้สองทิศทาง และบัฟเฟอร์ไฮดรอลิกเสริม ทำหน้าที่เป็นเวทีเชิงเส้นขนาดเล็กระดับพรีเมี่ยมที่มีความแข็งแกร่งสูงสำหรับการตรวจจับด้วยแสง การประกอบ 3C ที่มีความแม่นยำสูงเป็นพิเศษ และอุปกรณ์อัตโนมัติทางการแพทย์ระดับไฮเอนด์
