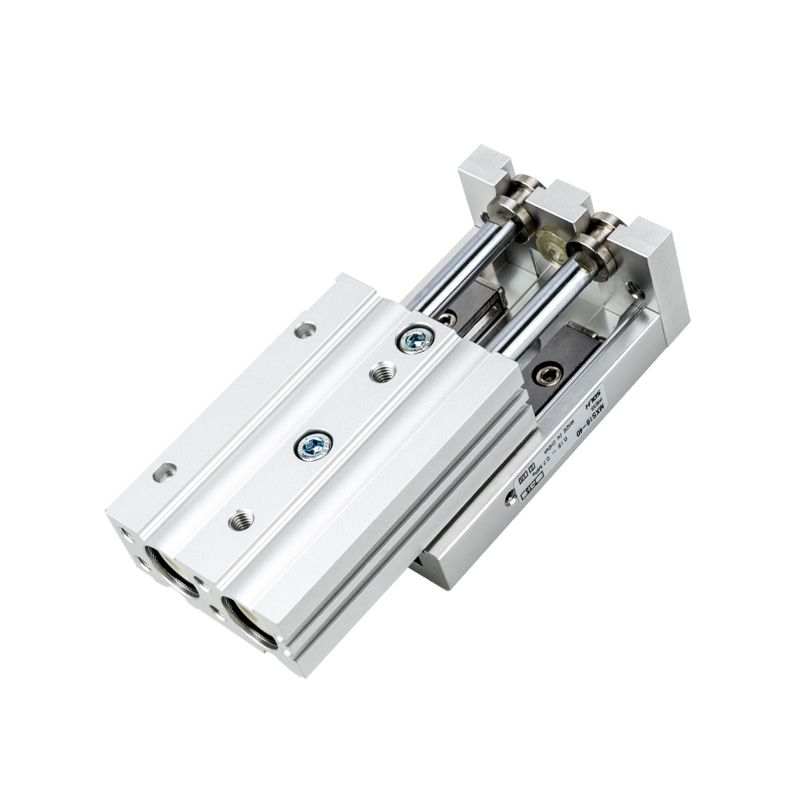

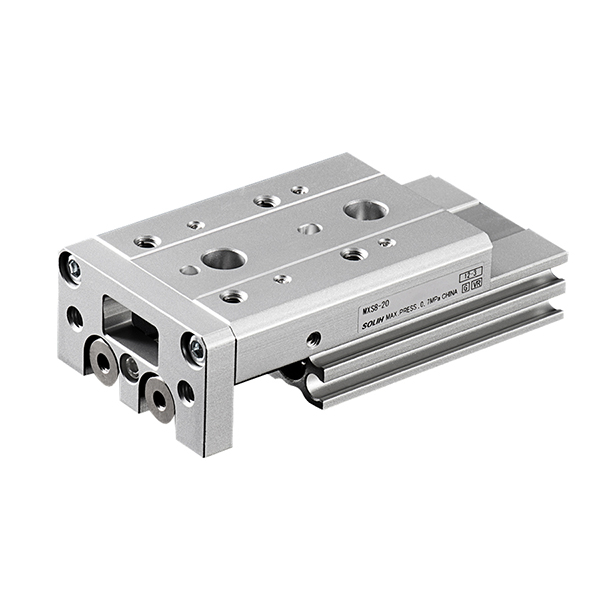

โต๊ะสไลด์ลมซีรีส์ MXS | ครอสโรเลอร์ไกด์ ชนิดกระบอกสูบคู่

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH MXS เป็นโต๊ะสไลด์นิวแมติกในตัวที่มีความแข็งแกร่งสูงและมีความแม่นยำสูง พร้อมด้วยโครงสร้างการขับเคลื่อนลูกสูบคู่และรางนำลูกกลิ้งแบบมืออาชีพ โดดเด่นด้วยตัวเครื่องขนาดกะทัดรัดบางเฉียบ ระบบนำทางที่โหลดไว้ล่วงหน้าเป็นศูนย์ และแรงขับเอาต์พุตเป็นสองเท่า ทำให้ให้การเคลื่อนที่เชิงเส้นที่มีความเสถียรเป็นพิเศษพร้อมความแม่นยำในการทำซ้ำสูงถึง ±0.01 มม. การออกแบบแบบรวมทุกอย่างในหนึ่งเดียวช่วยลดปริมาณอุปกรณ์ได้อย่างมาก เมื่อเทียบกับกระบอกแยกแบบเดิม + ชุดไกด์ภายนอก มีการใช้กันอย่างแพร่หลายในการถ่ายโอนเชิงเส้นที่มีความแม่นยำ การประกอบการจัดตำแหน่ง เครื่องมืออิเล็กทรอนิกส์และเซมิคอนดักเตอร์ ซึ่งทำหน้าที่เป็นการทดแทนที่ได้รับการอัพเกรดที่ดีที่สุดสำหรับโซลูชันการขับขี่เชิงเส้นแบบทั่วไป

โครงสร้างหลักและหลักการทำงาน

     -- ระบบขับเคลื่อนลูกสูบคู่: ใช้โครงสร้างลูกสูบคู่แบบดับเบิ้ลแอคติ้ง ซึ่งให้แรงขับเป็นสองเท่าของสไลด์สูบเดี่ยวที่มีขนาดรูเท่ากัน ช่วยให้มั่นใจได้ถึงการทำงานแบบซิงโครนัสสูงและลดการโก่งตัวของการเคลื่อนไหวและการแกว่งระหว่างการเคลื่อนไหวที่มีความถี่สูงอย่างมีประสิทธิภาพ

     -- รางนำ Cross Roller ระดับพรีเมี่ยม: ตัวนำลูกกลิ้งแบบไขว้ที่มีความแม่นยำสูงในตัวพร้อมการออกแบบพรีโหลด ระยะห่างการทำงานเป็นศูนย์ ความแข็งแกร่งของโครงสร้างที่ดีเยี่ยม และความต้านทานที่แข็งแกร่งต่อโหลดในแนวรัศมีและการโก่งตัวของแรงบิด โดยจะรักษาความแม่นยำในการกำหนดตำแหน่งซ้ำสูงเป็นพิเศษ ±0.01 มม. เพื่อการทำงานแบบวนรอบในระยะยาว

     -- การออกแบบออลอินวันแบบบูรณาการ: กระบอกสูบและโต๊ะสไลด์ได้รับการบูรณาการเป็นหน่วยเดียวอย่างสมบูรณ์แบบ ช่วยลดปริมาณการติดตั้งโดยรวมได้ 30%~50% เมื่อเทียบกับโครงสร้างแบบแยกส่วน ไม่จำเป็นต้องจัดตำแหน่งด้วยตนเองระหว่างการติดตั้ง ช่วยปรับปรุงประสิทธิภาพการประกอบและความสม่ำเสมอของโครงสร้างได้อย่างมาก

     -- การติดตั้งสามด้านที่ยืดหยุ่น: รองรับการติดตั้งสามทิศทางด้านล่าง ด้านข้าง และแนวแกนพร้อมรูเข็มกำหนดตำแหน่งที่แม่นยำที่ตั้งไว้ล่วงหน้า รองรับการติดตั้งแบบซ้อนโดยตรงและการติดตั้งแบบคงที่ด้านข้าง ปรับให้เข้ากับความต้องการรูปแบบอุปกรณ์ขนาดกะทัดรัดที่หลากหลาย

     -- การปรับเซนเซอร์ในตัว: ติดตั้งวงแหวนแม่เหล็กภายในมาตรฐาน พร้อมร่องฝังบนตัวเครื่องที่เข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ D-M9□ และ A93 การออกแบบแบบฝังเรียบช่วยหลีกเลี่ยงการรบกวนทางโครงสร้างและรับประกันการตอบสนองตำแหน่งจังหวะที่แม่นยำ

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น: MXS16-50AS-M9BW

   2. ตัวอย่างอ้างอิงคำสั่งมาตรฐาน

     -- เอ็มเอ็กซ์เอส20-75A-FR-M9NL: เจาะ 20 มม., ช่วงชัก 75 มม., การปรับระยะชักแบบปลายคู่, การเดินท่อตามแนวแกน, สวิตช์แม่เหล็ก PNP พร้อมสายยาว 3 ม.

ข้อมูลจำเพาะทางเทคนิคหลักทั่วไป

ตารางอ้างอิงแรงเอาท์พุตและโหลด (@0.5MPa, การติดตั้งในแนวนอน)

หมายเหตุ: ความสามารถในการรับน้ำหนักจะลดลงตามระยะชักที่ยาวขึ้นและความเร็วที่สูงขึ้น ปัจจัยด้านความปลอดภัย ≥2; โหลดแนวตั้งต้องมีการตรวจสอบแรงบิดที่อนุญาต

สถานการณ์การใช้งานและแนวทางการคัดเลือก

   1. สถานการณ์การใช้งานลำดับความสำคัญสำหรับซีรี่ส์ เอ็มเอ็กซ์เอส

     --  การวางตำแหน่งและการถ่ายโอนที่มีความแม่นยำสูงเป็นพิเศษ: เหมาะสำหรับการถ่ายโอนและการจัดแนวเชิงเส้นที่แม่นยำของชิ้นส่วนอิเล็กทรอนิกส์ ขั้วต่อ เลนส์สายตา และโมดูลขนาดเล็กที่มีข้อกำหนดการวางตำแหน่ง ±0.01 มม. ที่เข้มงวด

     -- อุปกรณ์ขนาดกะทัดรัดที่มีพื้นที่จำกัด: โครงสร้างแบบบูรณาการที่บางเฉียบช่วยลดความสูงของอุปกรณ์ลง 30% เมื่อเทียบกับโต๊ะสไลด์ทั่วไป สถานีอัตโนมัติขนาดเล็กที่มีขนาดกะทัดรัดและเหมาะสมอย่างยิ่ง

     -- สภาพการทำงานที่มีความแข็งแกร่งสูงและป้องกันการโก่งตัว: การออกแบบรางนำแบบลูกกลิ้งขวางให้ความต้านทานแรงบิดที่ดีเยี่ยมและความทนทานต่อโหลดเยื้องศูนย์ เหมาะสำหรับการขับเคลื่อนหุ่นยนต์แกน Z และสถานีประกอบที่มีความแม่นยำสูงในสภาวะแรงที่ซับซ้อน

     -- การทำงานแบบวงจรจังหวะสั้นความถี่สูง: มีความเสถียรสำหรับการทำงานความถี่สูงในระยะยาวภายในระยะชักสั้น 10~50 มม. โดยคงความแม่นยำที่สม่ำเสมอโดยไม่มีออฟเซ็ตหรือความกระวนกระวายใจ

     -- ลดความซับซ้อนของโครงสร้างและการลดต้นทุน: โครงสร้างกระบอกสูบและตัวกั้นแบบผสานรวมแทนที่การผสมผสาน "กระบอกสูบ + ตัวนำทางภายนอก" แบบแยกแบบเดิมอย่างสมบูรณ์ ทำให้การออกแบบกลไกง่ายขึ้นและลดค่าใช้จ่ายในการประกอบและบำรุงรักษา

ประเด็นสำคัญในการคัดเลือกมืออาชีพ

     -- การเลือกขนาดเจาะ: จับคู่ขนาดรูตามน้ำหนักชิ้นงานและโหมดการติดตั้ง ควบคุมโหลดแนวนอนภายใน 50% ของค่าพิกัด และโหลดแนวตั้งภายใน 25% ของค่าพิกัด เพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพ

     -- การเลือกจังหวะ: สำรองระยะระยะชัก 5~10 มม. ระหว่างการเลือกรุ่น เลือกตัวปรับระยะชัก AS/AT/A (การปรับแบบละเอียด 0~5 มม.) หากจำเป็นต้องตัดแต่งระยะชักอย่างแม่นยำ

     -- การจับคู่ทิศทางการติดตั้ง: การติดตั้งด้านล่างสำหรับการขนถ่ายวัสดุในแนวนอน การติดตั้งด้านข้างสำหรับการติดตั้งแบบคงที่ด้านข้าง การติดตั้งตามแนวแกนสำหรับการซ้อนแกน Z และการประกอบหลายชั้น

     -- การเพิ่มประสิทธิภาพการกำหนดค่าบัฟเฟอร์: ยางกันกระแทกมาตรฐานสำหรับการใช้งานทั่วไป ติดตั้งบัฟเฟอร์ไฮดรอลิกเมื่อความเร็วในการทำงานเกิน 300 มม./วินาที หรือน้ำหนักบรรทุกเกิน 5 กก. เพื่อลดแรงกระแทกและการสั่นสะเทือนของขั้วต่อ

     -- การตั้งค่าการตรวจจับตำแหน่ง: ใช้งานได้กับสวิตช์แม่เหล็ก M9B/M9N ร่องแบบฝังสองด้านรองรับการติดตั้งสวิตช์ 2 ตัวเพื่อให้ตรวจจับสัญญาณในตำแหน่งที่แม่นยำสำหรับทั้งการขยายและหดจังหวะ

สรุปประโยคเดียว

     โต๊ะสไลด์นิวแมติกสองสูบซีรีส์ SOLH MXS ใช้รางเลื่อนแบบลูกกลิ้งแบบพรีเมี่ยมและโครงสร้างออลอินวันในตัว โดดเด่นด้วยแรงขับสองเท่า ±0.01 มม. ความแม่นยำสูงเป็นพิเศษ ความแข็งแกร่งที่เหนือกว่า และความสามารถในการป้องกันการโก่งตัว ทำหน้าที่เป็นโซลูชันการขับเคลื่อนเชิงเส้นที่มีความแม่นยำสูงระดับไฮเอนด์สำหรับเซมิคอนดักเตอร์ การประกอบที่มีความแม่นยำทางอิเล็กทรอนิกส์ และระบบอัตโนมัติในการกำหนดตำแหน่งความถี่สูง
