RM ซีรี่ส์ ข้อต่อแม่เหล็ก กระบอกสูบไร้ก้าน | Airtac ชนิดสโตรคยาวแบบมีไกด์ขนาดกะทัดรัด

ยี่ห้อ: SOLH โดย Richge Technology

RMT
RMTL

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH RM เป็นกระบอกสูบไร้ก้านจับยึดแม่เหล็กสไตล์ Airtac กระแสหลัก ออกแบบมาเพื่อความต้องการในการขับขี่เชิงเส้นตรงที่มีขนาดกะทัดรัด ระยะชักยาว และมีไกด์ ใช้การส่งผ่านซิงโครนัสแม่เหล็กแบบไม่สัมผัสระหว่างลูกสูบภายในและโต๊ะสไลด์ภายนอก โครงสร้างที่ปิดสนิททำให้มีการรั่วไหลเป็นศูนย์และการทำงานที่ปราศจากฝุ่น ครอบคลุมรุ่นแกนหลักสี่รุ่น รวมถึงรุ่นพื้นฐานและประเภทแกนนำ ขนาดรูมีตั้งแต่ φ10 ถึง φ40 มม. โดยมีระยะชักสูงสุด 2000 มม. โดดเด่นด้วยระบบนำทางในตัว การปรับอุณหภูมิได้กว้าง และประสิทธิภาพด้านต้นทุนสูง เหมาะอย่างยิ่งสำหรับการถ่ายโอนเชิงเส้นช่วงชักยาวและสถานการณ์การทำงานอัตโนมัติในพื้นที่สะอาด โดยทำหน้าที่เป็นทางเลือกภายในประเทศที่ต้องการแทนซีรี่ส์ SMC CY1/CY3

การจำแนกรุ่นหลักและคุณสมบัติโครงสร้าง

1. จำแนกแบบจำลองตระกูล RM ให้สมบูรณ์

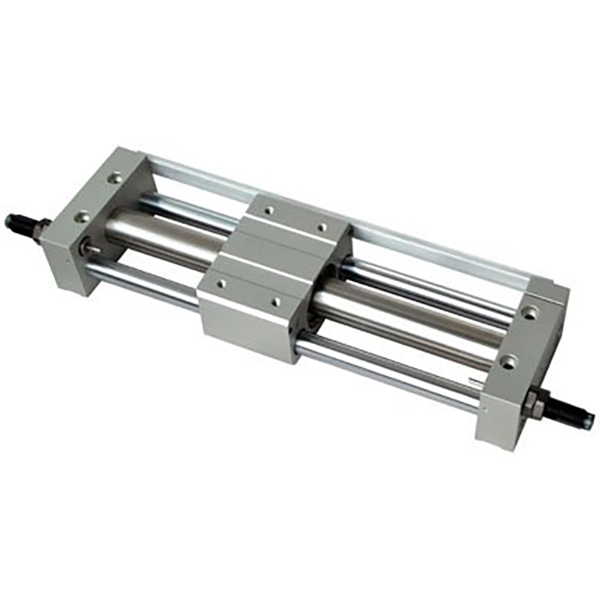

• ประเภทพื้นฐาน RMS: โครงสร้างที่เรียบง่ายเป็นพิเศษโดยไม่มีระบบนำทางในตัว ต้องใช้ขายึดภายนอกและรางนำเชิงเส้นในการติดตั้ง มีต้นทุนต่ำสุดและเหมาะสำหรับโครงการที่ให้ความสำคัญกับงบประมาณซึ่งมีโครงสร้างนำทางที่สงวนไว้

• ประเภทไกด์ มาตรฐาน RMT: ติดตั้งแท่งนำคู่และตลับลูกปืนเลื่อนสำหรับฟังก์ชันการนำทางแบบรวม สามารถรับน้ำหนักด้านข้างและนอกรีตได้โดยไม่ต้องใช้รางนำภายนอก ช่วยให้สามารถติดตั้งได้ง่ายและรวดเร็วสำหรับสภาพการทำงานทั่วไป

• RMTL ชนิดมีไกด์ งานละเอียด: ใช้แกนนำที่มีความแม่นยำสูงเพิ่มเติมและตลับลูกปืนที่มีความแข็งแกร่งสูงเพื่อเพิ่มความแม่นยำในการเคลื่อนที่เชิงเส้น ความแม่นยำในการกำหนดตำแหน่งซ้ำถึง ± 0.1 มม. ซึ่งเป็นไปตามข้อกำหนดการวางตำแหน่งระยะชักที่มีความแม่นยำสูงและข้อกำหนดการถ่ายโอนระยะไมโคร

• RMH ประเภทสไลด์รับน้ำหนักสูง: ปรับให้เหมาะสมด้วยรางสไลด์เสริมแรงและโครงสร้างแกนนำที่มีความแข็งแรงสูง โดดเด่นด้วยความสามารถในการรับน้ำหนักที่ดีเยี่ยมและประสิทธิภาพการป้องกันการโก่งตัว สามารถใช้เป็นโต๊ะเลื่อนแบบสแตนด์อโลนได้โดยตรงสำหรับสถานการณ์การทำงานที่มีน้ำหนักมากและมีความเสถียรสูง

2. ข้อดีของโครงสร้างหลัก

• ไดรฟ์คัปปลิ้งแม่เหล็กและประสิทธิภาพที่สะอาดไม่มีการรั่วไหล: อาร์เรย์แม่เหล็กกำลังสูงในตัวทำให้สามารถส่งสัญญาณซิงโครนัสแบบไม่ใช้กลไกได้ กระบอกกระบอกสูบที่ปิดสนิทจะแยกวงจรอากาศภายในออกจากสภาพแวดล้อมภายนอกอย่างสมบูรณ์ ทำให้มีการรั่วไหลของอากาศเป็นศูนย์และการทำงานโดยปราศจากฝุ่น เป็นไปตามมาตรฐานด้านสุขอนามัยสำหรับการใช้งานด้านอาหาร อิเล็กทรอนิกส์ และการทำความสะอาดทางการแพทย์โดยสมบูรณ์

• การออกแบบที่กะทัดรัดไร้ก้านและประหยัดพื้นที่: ไม่มีโครงสร้างส่วนต่อขยายก้านลูกสูบทำให้พื้นที่การติดตั้งลดลง 50% เมื่อเทียบกับกระบอกสูบแบบผูกเหล็กแบบเดิม มันรักษาการทำงานเชิงเส้นที่เสถียรโดยไม่โค้งงอแม้ภายใต้สภาวะระยะชักยาวสูงสุด 2000 มม. รองรับการออกแบบอุปกรณ์ขนาดกะทัดรัดได้อย่างสมบูรณ์แบบ

• โครงสร้างป้องกันฝุ่นแบบแยกส่วนและอายุการใช้งานที่ยาวนานขึ้น: ห้องลูกสูบและโต๊ะสไลด์ถูกแยกออกจากกันโดยสิ้นเชิง เพื่อป้องกันไม่ให้ฝุ่น สิ่งสกปรก และสิ่งสกปรกจากภายนอกเข้าไปในภายในกระบอกสูบ การผสมผสานระหว่างวงแหวนป้องกันการสึกหรอและแหวนกันฝุ่นที่ได้รับการปรับปรุงประสิทธิภาพจะช่วยลดการสูญเสียแรงเสียดทานและยืดอายุการใช้งานโดยรวมได้อย่างมีประสิทธิภาพ

• การออกแบบก้านไกด์คู่ในตัว (RMT/RMTL/RMH): โครงสร้างการนำทางแบบครบชุดในตัวทำให้ไม่จำเป็นต้องใช้รางเลื่อนภายนอก ต้านทานแรงด้านข้างและการรบกวนโหลดเยื้องศูนย์ได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงการเคลื่อนที่แบบลูกสูบที่ราบรื่นและมั่นคงพร้อมประสิทธิภาพการติดตั้งที่สูงขึ้น

• การกำหนดค่าหลายบัฟเฟอร์เพื่อการทำงานที่เสถียร: ยางบัฟเฟอร์ปลายคู่คงที่แบบมาตรฐานดูดซับแรงกระแทกในการทำงานและลดเสียงรบกวนในการทำงาน บัฟเฟอร์แบบปรับได้และบัฟเฟอร์ไฮดรอลิกเสริมรองรับการทำงานที่มั่นคงที่ความเร็วสูงสุด 500 มม./วินาที หลีกเลี่ยงการกระแทกที่รุนแรงระหว่างการเคลื่อนที่แบบวนด้วยความเร็วสูง

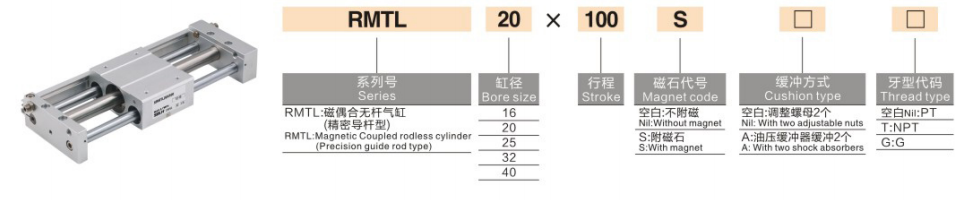

กฎการเข้ารหัสโมเดลที่สมบูรณ์

1.ตัวอย่างรุ่น: RMT20-500 | RMS16-300-ส

2.ตัวอย่างการอ้างอิงการสั่งซื้อมาตรฐาน

• RMS16-300: รู 16 มม., ระยะชัก 300 มม., ชนิดไม่มีไกด์พื้นฐาน ไม่มีสวิตช์แม่เหล็ก

• RMT20-500-S: รู 20 มม., ระยะชัก 500 มม., ชนิดไกด์มาตรฐานพร้อมอุปกรณ์เสริมแม่เหล็ก

• RMTL25-800: รู 25 มม., ระยะชัก 800 มม., ชนิดมีไกด์ที่มีความแม่นยำสูง

ข้อมูลจำเพาะทางเทคนิคหลัก (สภาพมาตรฐาน 20 ℃)

1. ข้อมูลจำเพาะทั่วไปขั้นพื้นฐาน

• โหมดการทำงาน: การส่งข้อมูลแบบซิงโครนัสแบบคัปปลิ้งแบบแม่เหล็กแบบดับเบิ้ลแอคติ้ง

• ของไหลทำงาน: อากาศอัดที่กรองแล้ว (การกรอง 40μm, การใช้งานแบบไร้น้ำมัน)

• อุณหภูมิแวดล้อม: -20°C~70°C (เกรดอุตสาหกรรมอุณหภูมิกว้างพิเศษ)

• ช่วงแรงดันใช้งาน: 0.15~0.7MPa; แรงดันพิสูจน์: 1.0MPa

• ความเร็วในการทำงานมาตรฐาน: 50~500มม./วินาที

• โหมดบัฟเฟอร์: บัฟเฟอร์ยางคงที่แบบปลายคู่มาตรฐาน; บัฟเฟอร์แบบปรับได้ / บัฟเฟอร์ไฮดรอลิกเสริม

• แรงยึดแม่เหล็ก: 55~1400N (ค่อยๆ เพิ่มขึ้นตามขนาดรู)

2. แผนภูมิพารามิเตอร์ประสิทธิภาพหลัก (@0.5MPa)

แนวทางการกำหนดค่าและการเลือกหลัก

1. การเลือกขนาดเจาะตามโหลดและแรงขับ

• φ10~φ16 (งานแสงไมโคร): เหมาะสำหรับน้ำหนัก ≤2กก. สำหรับการถ่ายโอนส่วนประกอบที่มีความแม่นยำช่วงชักสั้นและการดำเนินการวางตำแหน่งระดับไมโครในอุปกรณ์ระบบอัตโนมัติอิเล็กทรอนิกส์ขนาดเล็ก

• φ20~φ25 (งานเบาทั่วไป): จับคู่กับโหลดน้ำหนักเบา 4~6 กก. เหมาะอย่างยิ่งสำหรับการผลักและดึงระยะชักยาวทั่วไป (≤1000มม.) ในสายการผลิตอัตโนมัติทั่วไป

• φ32~φ40 (หน้าที่ปานกลาง): ใช้ได้กับสถานการณ์การโหลดปานกลาง 10~16 กก. ปรับให้เข้ากับการจัดการวัสดุที่ใช้จังหวะยาวและสภาพการทำงานแบบวนรอบความถี่สูงในอุปกรณ์อัตโนมัติด้านบรรจุภัณฑ์และลอจิสติกส์ได้อย่างสมบูรณ์แบบ

2. การเลือกรุ่นและระบบนำทาง

• ประเภทพื้นฐาน RMS: โซลูชันต้นทุนต่ำพิเศษที่ไม่มีระบบนำทางในตัว เหมาะสำหรับโครงการและอุปกรณ์ที่คำนึงถึงงบประมาณซึ่งมีรางนำเชิงเส้นตรงภายนอกติดตั้งไว้ล่วงหน้า โดยต้องมีการยึดขายึดปลายคู่

• ประเภทไกด์ มาตรฐาน RMT: การออกแบบแกนนำคู่แบบออลอินวันพร้อมระบบนำลูกปืนในตัว สามารถต้านทานแรงกดด้านข้างแบบเดิมๆ ได้โดยไม่ต้องมีอุปกรณ์เสริมนำทางภายนอก ติดตั้งง่ายและปรับเปลี่ยนได้กว้างสำหรับสภาพการทำงานมาตรฐาน

• RMTL ชนิดมีไกด์ งานละเอียด: แท่งนำที่มีความแม่นยำสูงแบบขยายเพิ่มความเสถียรในการเคลื่อนที่เชิงเส้น ทำให้ได้รับความแม่นยำของตำแหน่งซ้ำสูงสุด ±0.1 มม. ตัวเลือกที่ดีที่สุดสำหรับการวางตำแหน่งที่แม่นยำ การประกอบที่แม่นยำ และสถานการณ์ที่มีความต้องการเชิงเส้นสูง

• RMH ประเภทสไลด์รับน้ำหนักสูง: รางสไลด์เสริมแรงและโครงสร้างแกนนำที่มีความแข็งแรงสูงช่วยเพิ่มความสามารถในการป้องกันการโก่งตัวและความสามารถในการรับน้ำหนักได้อย่างมาก สามารถใช้แทนโต๊ะเลื่อนอิสระเพื่อทำงานขับขี่ช่วงชักยาวที่บรรทุกหนักได้

3. การเลือกสภาพแวดล้อมและการกำหนดค่าการทำงาน

• การประยุกต์ใช้สภาพแวดล้อมที่สะอาด: การส่งผ่านแม่เหล็กแบบไม่สัมผัสที่ไม่มีการรั่วไหลและปราศจากฝุ่นช่วยหลีกเลี่ยงมลภาวะทุติยภูมิ รุ่นนำทางด้วยตนเอง RMT และ RMTL เหมาะสำหรับการทำงานที่มั่นคงในระยะยาวในโรงงานอาหาร การแพทย์ และโรงงานทำความสะอาดแบบอิเล็กทรอนิกส์

• การอัพเกรดสภาพการทำงานความเร็วสูง: ติดตั้งบัฟเฟอร์ไฮดรอลิกภายนอกเพื่อขจัดผลกระทบที่ปลายด้าน รองรับการทำงานที่ความเร็วสูงอย่างต่อเนื่องสูงถึง 500 มม./วินาที สำหรับสายการผลิตแบบวนรอบความถี่สูง

• ข้อเสนอแนะตำแหน่งที่แม่นยำ: เพิ่มการกำหนดค่าที่ติดตั้งแม่เหล็ก -S เข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ D-M9 ทำให้ทราบตำแหน่งจังหวะหลายจุดและการตอบรับสัญญาณไฟฟ้าแบบเรียลไทม์สำหรับการควบคุมการเชื่อมโยงอัตโนมัติ

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

• การถ่ายโอนวัสดุอิเล็กทรอนิกส์ในห้องสะอาด: โครงสร้างข้อต่อแม่เหล็กไร้ฝุ่นและไม่มีมลภาวะถูกนำมาใช้กันอย่างแพร่หลายสำหรับการจัดการวัสดุทางไกลในโรงงานเซมิคอนดักเตอร์และ LCD ไร้ฝุ่น ช่วยปกป้องสภาพแวดล้อมการผลิตที่สะอาดได้อย่างมีประสิทธิภาพ

• การแทนที่สายการบรรจุอาหารและยา: การออกแบบบูรณาการด้วยตนเองช่วยลดความยุ่งยากในการติดตั้งและการบำรุงรักษารายวัน ตอบสนองความต้องการในการผลักและดึงชิ้นงานที่มีระยะชักยาวของอุปกรณ์บรรจุภัณฑ์สำหรับงานเบาและปานกลางพร้อมประสิทธิภาพที่ถูกสุขลักษณะและเชื่อถือได้

• การควบคุมประตูและโล่อุปกรณ์อัตโนมัติ: โครงสร้างไร้ก้านขนาดกะทัดรัดช่วยประหยัดพื้นที่ในการติดตั้ง 50% เหมาะสำหรับการขับเปิดและปิดประตูป้องกันอุปกรณ์ป้องกันระยะชักยาว แผงกันฝุ่น และฝาครอบนิรภัยอย่างมั่นคง

• การวางตำแหน่งที่แม่นยำของสายการประกอบแบบจังหวะยาว: โมเดลนำทางที่มีความแม่นยำสูง RMTL ช่วยให้มั่นใจถึงความเป็นเส้นตรงที่ยอดเยี่ยมและความแม่นยำในการวางตำแหน่งซ้ำ ตรงตามข้อกำหนดการวางตำแหน่งที่แม่นยำในระยะไกลพิเศษ 1~2 ม. และการลำเลียงแบบวนรอบของสายการผลิต

• การปรับปรุงอุปกรณ์ขนาดกะทัดรัดและประหยัดพื้นที่: ทำหน้าที่เป็นตัวทดแทนที่สมบูรณ์แบบสำหรับกระบอกสูบผูกแบบเดิมในสถานการณ์ช่วงชักยาว (>500 มม.) ช่วยเพิ่มประสิทธิภาพการจัดวางอุปกรณ์อย่างมาก และทำให้เกิดการออกแบบอุปกรณ์อัตโนมัติขนาดกะทัดรัด

การเปรียบเทียบพารามิเตอร์หลักของซีรีส์ RM เทียบกับ CY1 / CY3 ซีรีส์

คู่มือการเลือกอย่างรวดเร็วสามขั้นตอน

1. การยืนยันขนาดรูเจาะ: คำนวณแรงผลักดันที่ต้องการตามน้ำหนักบรรทุกจริงโดยมีปัจจัยด้านความปลอดภัย ≥2 กฎที่แนะนำ: ≤2กก. → φ16; 4~6กก. → φ25; 10~16กก. → φ40

2. การยืนยันประเภทรุ่น: เลือก RMS สำหรับงบประมาณที่ต่ำมาก RMT สำหรับสภาพการทำงานทั่วไปมาตรฐาน RMTL สำหรับความต้องการตำแหน่งที่มีความแม่นยำสูง RMH สำหรับงานหนักและป้องกันการโก่งตัว

3. การยืนยันข้อมูลจำเพาะของระยะชัก: เลือกระยะชักมาตรฐาน 50~1,000 มม. สำหรับการใช้งานทั่วไป ตัวเลือกระยะชักขยายได้สูงสุด 2,000 มม. สำหรับความต้องการในการขับขี่ระยะกลางและระยะไกล

สรุปประโยคเดียว

     ซีรีส์ SOLH RM กระบอกสูบไร้ก้านแบบข้อต่อแม่เหล็กแบบ Airtac ผสานรวมโครงสร้างควบคุมตัวเองที่หลากหลาย การปรับอุณหภูมิได้กว้างเป็นพิเศษ และประสิทธิภาพการทำความสะอาดที่ไม่มีการรั่วไหล ทำหน้าที่เป็นโซลูชันการขับเคลื่อนเชิงเส้นตรงระยะไกลในประเทศที่คุ้มค่าคุ้มราคาสำหรับอุปกรณ์อัตโนมัติราคาประหยัดปานกลาง
