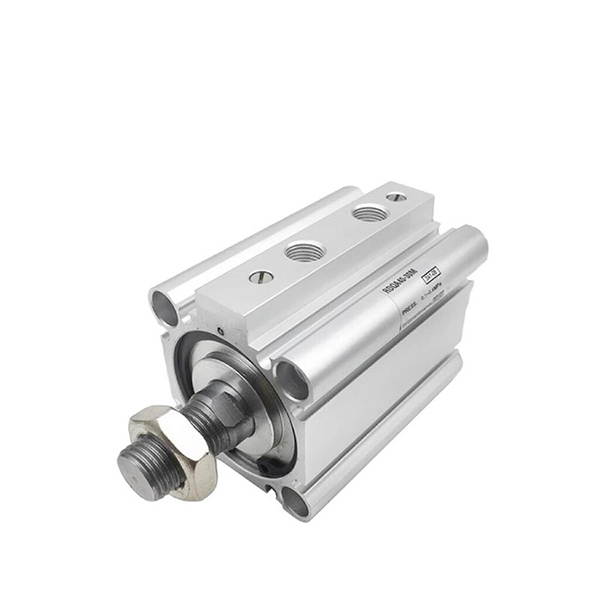

กระบอกลมแบบบางซีรีส์ RQ พร้อมเบาะลมประสิทธิภาพสูง

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     กระบอกสูบแบบบางประสิทธิภาพสูงซีรีส์ SOLH RQ สามารถใช้แทนกันได้กับ SMC RQ/RDQ ใช้โครงสร้างเบาะลมในตัวแบบไร้วงแหวนที่เป็นนวัตกรรมใหม่ ความสามารถในการดูดซับพลังงานเป็น 3 เท่าของยางบัฟเฟอร์ CQ2 เสียงรบกวนลดลง 50% ตัวเครื่องเพรียวบางเป็นพิเศษ สั้นกว่ากระบอกลมบางแบบธรรมดาถึง 20% ทดแทนโดยตรงสำหรับ CQ2/CQS เพื่ออัพเกรดประสิทธิภาพของเบาะ ใช้กันอย่างแพร่หลายสำหรับการกำหนดตำแหน่งอัตโนมัติ การหนีบ และการขนถ่ายวัสดุแบบรอบสูง โหลดสูง เสียงรบกวนต่ำ

โครงสร้างและคุณสมบัติหลัก

     - กระบอกอลูมิเนียมทรงสี่เหลี่ยมบางเฉียบ เบาะอากาศแบบไม่มีวงแหวนในตัว

     - กระบอกอะโนไดซ์แข็ง, ก้านลูกสูบชุบโครเมียม, ประสิทธิภาพการป้องกันการเปลี่ยนรูปที่แข็งแกร่ง;

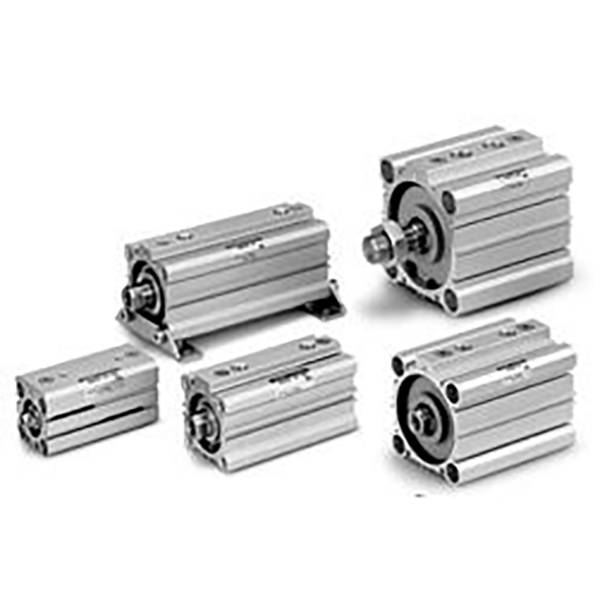

     -- รุ่นต่างๆ: RQ (ไม่ใช่แม่เหล็ก), RDQ (ติดตั้งแม่เหล็ก), RLQ (ชนิดล็อคสำหรับโหลดแนวตั้ง);

     - เบาะลมทรงพลังเหมาะสำหรับลูกสูบความเร็วสูงต่อเนื่อง 50~500 มม./วินาที

     -- แม่เหล็กในตัว RDQ สำหรับการตรวจจับสวิตช์แม่เหล็ก ช่องเซ็นเซอร์หลายด้าน

     -- มิติการติดตั้งเข้ากันได้กับซีรีส์ CQ2 และ CQS

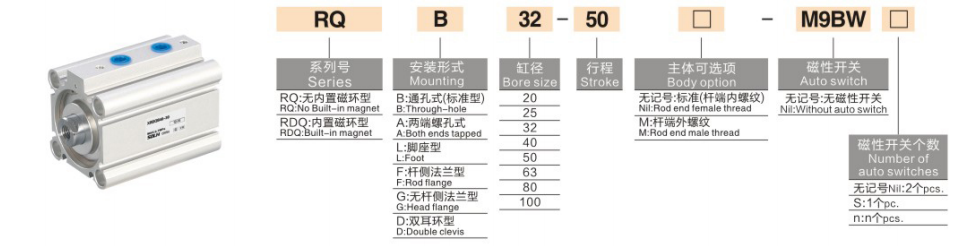

กฎการเข้ารหัสโมเดล

   1. ตัวอย่าง: RDQB32-50-M9B

     -- R/RD: ไม่ใช่แม่เหล็ก / แม่เหล็กในตัว

     -- ถาม: รหัสซีรี่ส์

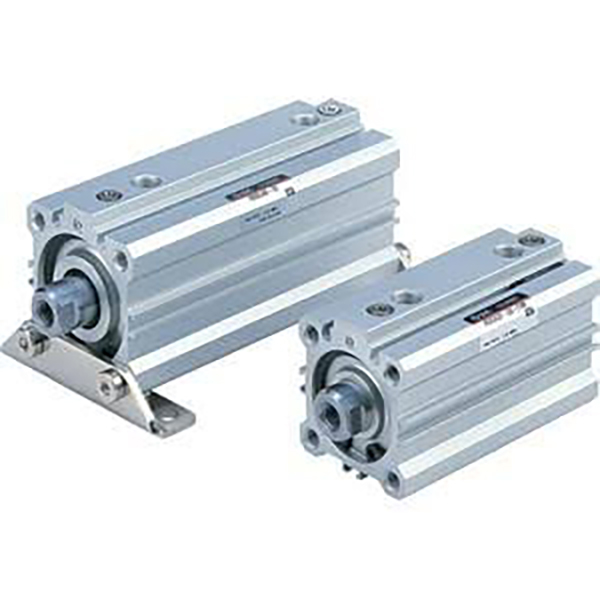

     -- B/A/L/F/G/D: รูปแบบการติดตั้ง

     -- 32: ขนาดเจาะ: 20/25/32/40/50/63/80/100 มม.

     -- 50: ความยาวช่วงชัก

     -- M9B: ตัวเลือกสวิตช์แม่เหล็ก

ข้อมูลจำเพาะทางเทคนิค

แรงขับและแรงดึงตามทฤษฎี และพลังงานจลน์สูงสุดที่อนุญาต @0.5MPa

สรุปประโยคเดียว

      กระบอกสูบนิวแมติกความเร็วสูงแบบบางซีรีส์ SOLH RQ พร้อมเบาะลมไร้วงแหวนในตัว การดูดซับแรงกระแทกที่เหนือกว่าและเสียงรบกวนต่ำ แอคชูเอเตอร์อัปเกรดที่เหมาะสำหรับระบบอัตโนมัติที่รับภาระหนักรอบสูง สามารถใช้แทนกันได้กับกระบอกสูบแบบบางมาตรฐาน CQ2
