SAI ซีรีส์ ISO15552 กระบอกสูบมาตรฐานไร้ก้านสูบ

ยี่ห้อ: SOLH โดย Richge Technology

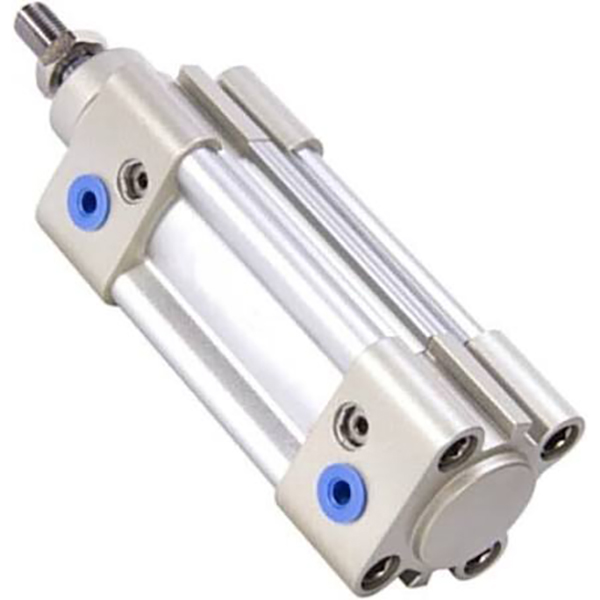

ภาพรวมผลิตภัณฑ์

     กระบอกสูบโปรไฟล์แบบแสดงสองทางซีรีส์ SOLH SAI เป็นไปตามมาตรฐานสากล ISO 15552 (ISO ดั้งเดิม ISO6431) / VDMA 24562 ขนาดการติดตั้งเหมือนกับซีรี่ส์ SI, SE และ FESTO DNC สำหรับการแลกเปลี่ยนโดยตรง โดดเด่นด้วยประสิทธิภาพด้านต้นทุนสูง ประสิทธิภาพที่มั่นคง และอายุการใช้งานที่ยาวนาน เป็นกระบอกสูบมาตรฐาน ISO เกรดกลางที่ใช้กันอย่างแพร่หลายที่สุดสำหรับอุปกรณ์ระบบอัตโนมัติ

โครงสร้างหลักและคุณสมบัติการออกแบบ

   1. การปฏิบัติตามมาตรฐาน: ISO15552 / VDMA24562 ขนาดการติดตั้งและอุปกรณ์เสริมที่เปลี่ยนได้อย่างสมบูรณ์

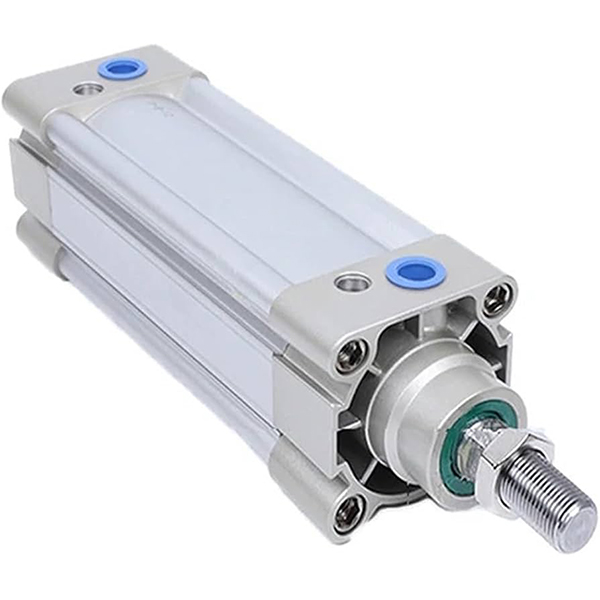

   2. โครงสร้าง: กระบอกโปรไฟล์อลูมิเนียมทรงสี่เหลี่ยมในตัวรูปตัว M โดยไม่มีแท่งผูกแบบสัมผัส มีความแข็งแกร่งสูงและป้องกันการกัดกร่อน ร่องเซ็นเซอร์สองด้านสำหรับสวิตช์แม่เหล็ก CMSE / DMSE / CS1

   3. ตัวแปรการดำเนินงาน

     -- SAI: รุ่นมาตรฐานแบบก้านเดี่ยวสองทาง

     -- SAID: Double rod double actuation ความสามารถในการต้านแรงบิดที่ดีเยี่ยม

     -- SAIJ: คันเบ็ดคู่พร้อมจังหวะที่ปรับได้

     -- SAIL: กระบอกสูบแบบล็อคได้, การรับน้ำหนักเมื่อสูญเสียอากาศ

     -- SAIF: กระบอกสูบแบบรวมโซลินอยด์วาล์ว

     -- ส่วนต่อท้าย -S: วงแหวนแม่เหล็กในตัวสำหรับเซ็นเซอร์ตำแหน่ง (ไม่มี -S = ไม่ใช่แม่เหล็ก)

   4. ระบบเบาะ: เบาะลมแบบปรับได้สองด้านมาตรฐาน + แผ่นบัฟเฟอร์ยืดหยุ่น PPV ช่วยลดแรงกระแทกและเสียงรบกวนได้อย่างมีประสิทธิภาพภายใต้ความเร็วสูงและภาระหนัก

   5. การปิดผนึก: ซีลชดเชยทางเดียวชนิด Y สองเท่าพร้อมร่องเก็บน้ำมัน ความดันเริ่มต้นต่ำ (0.1MPa) การทำงานที่ปราศจากน้ำมัน ก้านลูกสูบเหล็ก 45 # ชุบโครเมียมแข็ง ทนต่อการสึกหรอและกันสนิม

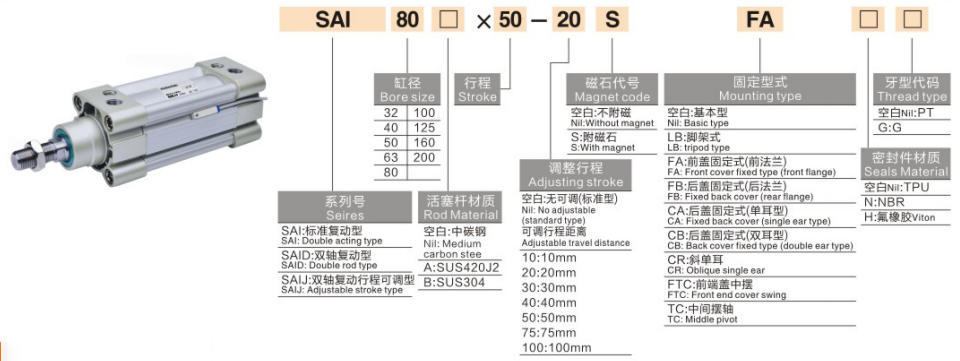

กฎการเข้ารหัสโมเดลที่สมบูรณ์

  1. ตัวอย่างโมเดล：SAI50×150-S-FA

   2. ตัวอย่างการสั่งซื้อมาตรฐาน

     -- SAI63×200-S: เจาะ 63, ระยะชัก 200, แม่เหล็กในตัว, ชนิดพื้นฐาน

     -- SAID40×100-FB: Bore40, stroke100, ก้านคู่, ตัวยึดหน้าแปลนด้านหลัง

     -- SAIL80×300-S-LB: Bore80, stroke300, ชนิดล็อคได้, การติดตั้งแบบเท้าเหยียบ

ข้อมูลจำเพาะทางเทคนิคหลัก

แรงดึงและแรงดึงตามทฤษฎี @0.6MPa (ก้านเดี่ยว หน่วย:N ปัจจัยด้านความปลอดภัย ≥2)

ประเภทการติดตั้งและรุ่นอนุพันธ์

   1. ตัวเลือกการติดตั้ง

     -- ชนิดพื้นฐาน, อุปกรณ์ยึดเท้า LB, หน้าแปลน FA/FB, เคลวิส CA/CB, วาล์วรองแหนบ TC/TCM อุปกรณ์เสริมต่างๆ: ข้อต่อลอย, ร็อดอาย, ขั้วต่อ I/Y/U/F

   2. ชุดอนุพันธ์หลัก

     -- กล่าวว่า: การแสดงคู่แบบก้านคู่

     -- SAIJ: คันเบ็ดคู่พร้อมจังหวะที่ปรับได้

     -- SAIL: กระบอกสูบแบบล็อคได้สำหรับการยึดตำแหน่งระดับกลาง

     -- SAIF: กระบอกสูบโซลินอยด์วาล์วในตัว

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1.การเลือกเจาะ: คำนวณแรงขับที่ต้องการตามโหลด สำรองอัตราความปลอดภัย≥50% อัพเกรด 1~2 ขนาดภายใต้โหลดออฟเซ็ต/โหลดคานยื่น

   2. การยืนยันจังหวะ: เพิ่มระยะขอบความปลอดภัย 20 ~ 50 มม. เพื่อการเดินทางที่มีประสิทธิภาพ ระยะชักมาตรฐานสูงสุด 1,000 มม. ปรับแต่งได้สูงสุด 2,000 มม.

   3. การจับคู่การกำหนดค่า

     - ข้อเสนอแนะตำแหน่ง: เลือกรุ่นแม่เหล็ก -S จับคู่สวิตช์แม่เหล็ก CMSE / DMSE

     - การติดตั้ง: ฐานยึด LB สำหรับการบรรทุกหนักในแนวนอน หน้าแปลน FA เหมาะสำหรับการติดตั้งในแนวตั้ง

     -- ฟังก์ชั่นพิเศษ: เลือก SAID สำหรับก้านคู่, SAIJ สำหรับจังหวะที่ปรับได้, SAIL สำหรับการล็อคตำแหน่ง, SAIF สำหรับรูปแบบกะทัดรัด

สรุปประโยคเดียว

     กระบอกสูบโปรไฟล์ไร้ก้าน SOLH SAI ISO15552 สามารถแทนที่ซีรีส์ FESTO DNC, SE และ SI ได้โดยตรง พร้อมด้วยบัฟเฟอร์ PPV แบบปรับได้และรุ่นที่หลากหลาย ตัวกระตุ้นเชิงเส้นตรงทั่วไปที่คุ้มค่าสำหรับการส่งออกอัตโนมัติ บรรจุภัณฑ์ และอุปกรณ์เครื่องมือกล
