SE ซีรีส์ ISO15552 กระบอกสูบมาตรฐาน แบบเหลี่ยม ไร้ก้านผูก

ยี่ห้อ: SOLH โดย Richge Technology | ส่งออกเวอร์ชันแคตตาล็อก

ภาพรวมผลิตภัณฑ์

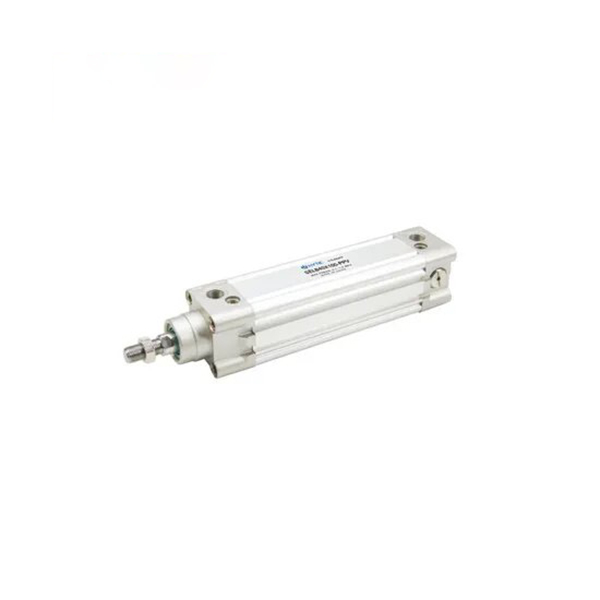

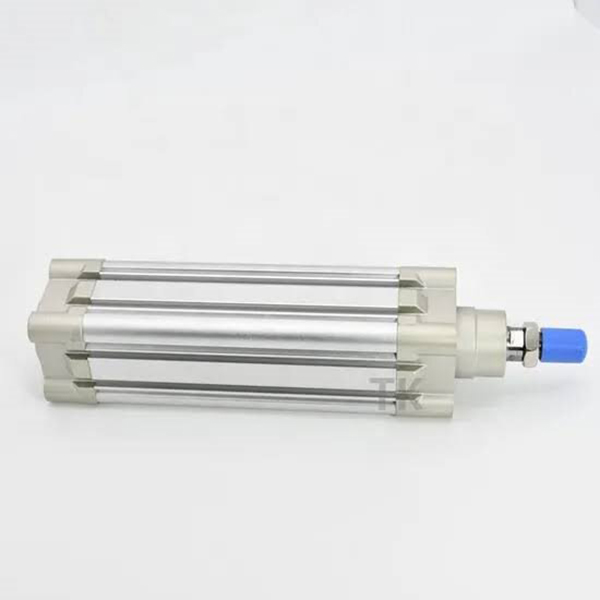

     กระบอกสูบมาตรฐานทรงสี่เหลี่ยมไร้สายผูกซีรีส์ SOLH SE เป็นไปตามมาตรฐานสากล ISO 15552 / VDMA 24562 ใช้กระบอกอะลูมิเนียมทรงสี่เหลี่ยมในตัวพร้อมเบาะลมปลายคู่แบบปรับได้และร่องติดตั้งเซ็นเซอร์ 3 ด้าน เหมาะสำหรับระบบอัตโนมัติทั่วไป ช่วงชักยาว การปั่นจักรยานด้วยความถี่สูง และการใช้งานโหลดหนักปานกลาง การแลกเปลี่ยนทางกลโดยตรงกับซีรี่ส์ SMC CP96S และ FESTO DNC

โครงสร้างหลักและคุณสมบัติการออกแบบ

   1. โครงสร้าง: กระบอกอลูมิเนียมทรงสี่เหลี่ยมในตัวไม่มีคันผูก จับคู่กับฝาปิดด้านหน้าและด้านหลัง เบาะลมแบบปรับได้ทั้งสองด้าน มีความแข็งแกร่งสูง และมีรูปแบบที่กะทัดรัด

   2. วัสดุ: กระบอกอลูมิเนียมอะโนไดซ์แข็ง, ฝาปิดท้ายหล่อที่มีความแข็งแรงสูง, ก้านลูกสูบเหล็ก 45 # ชุบโครเมียมแข็ง, น้ำหนักเบาและทนต่อการสึกหรอ

   3. ตัวแปรการดำเนินงาน

     -- SE: รุ่นมาตรฐานแบบก้านเดี่ยวสองทาง

     -- SED: แกนคู่ทำหน้าที่ป้องกันการบิดตัว

     -- SEJ: คันเบ็ดคู่พร้อมระยะชักที่ปรับได้

     -- BSE: กระบอกสูบแบบล็อคได้สำหรับการยึดตำแหน่งตรงกลาง

     -- ต่อท้าย -S: วงแหวนแม่เหล็กในตัวสำหรับสวิตช์แม่เหล็ก (ไม่มี -S = ไม่มีแม่เหล็ก)

   4. การปิดผนึก: การปิดผนึกชนิด Y สองชั้นคอมโพสิต NBR + PA พร้อมการชดเชยการเก็บน้ำมัน ความดันเริ่มต้นต่ำ และอายุการใช้งานที่ยาวนาน

   5. เบาะ: เบาะลมปรับได้อิสระทั้งสองด้านเพื่อดูดซับแรงกระแทก ลดการสั่นสะเทือนและเสียงรบกวน

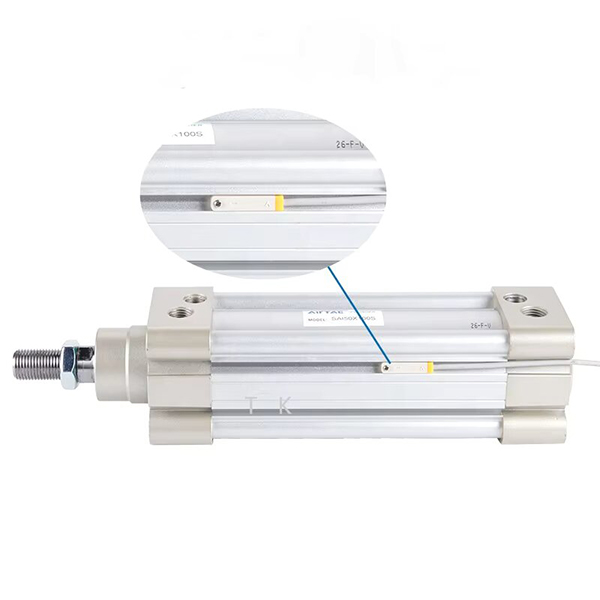

   6. เค้าโครงเซนเซอร์: ร่องยึดสามด้าน (บน / ซ้าย / ขวา) สำหรับสวิตช์แม่เหล็ก CMSE / DMSE มุมการติดตั้งที่ยืดหยุ่น

   7. ความสามารถในการเปลี่ยนกันได้: มิติมาตรฐาน ISO15552 ทดแทนโดยตรงสำหรับ SMC CP96S และ FESTO DNC

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น：SE50-200-S-FA

   2. ตัวอย่างการสั่งซื้อมาตรฐาน

     -- SE63-150-S-LB: เจาะ 63, ช่วงชัก 150, แม่เหล็กในตัว, ฐานยึดแบบเหยียบ

     -- SED40-100-FB: Bore40, stroke100, ก้านคู่, การติดตั้งหน้าแปลนด้านหลัง

     -- BSE80-300-S: Bore80, stroke300, ชนิดล็อคได้พร้อมแม่เหล็กในตัว

ข้อมูลจำเพาะทางเทคนิคหลัก

แรงดึงและแรงดึงตามทฤษฎี @0.5MPa (ก้านเดี่ยว หน่วย:N)

   1. คันเดี่ยว SE แบบ Double Acting

ประเภทการติดตั้งและรุ่นอนุพันธ์

   1. ตัวเลือกการติดตั้ง

     - ประเภทพื้นฐาน: การติดตั้งโดยตรงผ่านรูฝาท้าย

     -- LB Foot Mount: เหมาะสำหรับโหลดหนักปานกลางในแนวนอน

     -- หน้าแปลน FA/FB: หน้าแปลนด้านหน้า/ด้านหลังสำหรับการติดตั้งฟิกซ์เจอร์แนวตั้ง

     -- CA/CB Clevis: เคลวิสเดี่ยว/คู่สำหรับการเคลื่อนไหวแบบบานพับ

   2. ชุดอนุพันธ์หลัก

     -- SE / SED / SEJ: ก้านเดี่ยว, ก้านคู่, ก้านคู่แบบปรับได้

     -- BSE: กระบอกสูบแบบล็อคได้สำหรับการหยุดตำแหน่งกลางโดยพลการ

     - รุ่นที่กำหนดเองที่อุณหภูมิสูง: ซีลพิเศษสำหรับ -20 ~ + 150 ℃

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกเจาะ: คำนวณแรงขับที่ต้องการ สำรองอัตราความปลอดภัย≥50% จัดลำดับความสำคัญ SE สำหรับการบรรทุกหนักและช่วงชักยาว

   2. การยืนยันจังหวะ: เพิ่มระยะขอบความปลอดภัย 10 ~ 20 มม. ระยะชักสูงสุดมาตรฐาน 1,000 มม. ปรับแต่งได้สูงสุด 1,800 มม.

   3. การจับคู่การกำหนดค่า

     - ข้อเสนอแนะตำแหน่ง: เลือกรุ่นแม่เหล็ก SE-S จับคู่สวิตช์แม่เหล็ก CMSE / DMSE

     -- การติดตั้ง: ฐานยึด LB สำหรับการโหลดในแนวนอน, หน้าแปลน FA สำหรับการติดตั้งในแนวตั้ง;

     -- ข้อกำหนดการล็อคระดับกลาง: เลือกกระบอกสูบที่ล็อคได้ BSE

สรุปประโยคเดียว

     กระบอกสูบไร้ก้านสี่เหลี่ยม SOLH SE ISO15552 สามารถแทนที่ FESTO DNC และ SMC CP96S ได้โดยตรง โดยมาพร้อมกับเบาะลมแบบปรับได้และรูปแบบการติดตั้งที่หลากหลาย ตัวกระตุ้นเชิงเส้นตรงระยะชักยาวที่สมบูรณ์แบบสำหรับอุปกรณ์อัตโนมัติที่รับภาระหนักปานกลาง
