VHK Series 2/2 & 3/2 Way Knob วาล์วควบคุมด้วยมือ | วาล์วโรตารีนิ้ว รองรับการใช้งาน กับซีรีส์ SMC VHK

ยี่ห้อ: SOLH โดย Richge Technology | การทดแทนแบบเปลี่ยนได้เต็มรูปแบบสำหรับซีรีย์ดั้งเดิมของ SMC VHK

1. ภาพรวมผลิตภัณฑ์

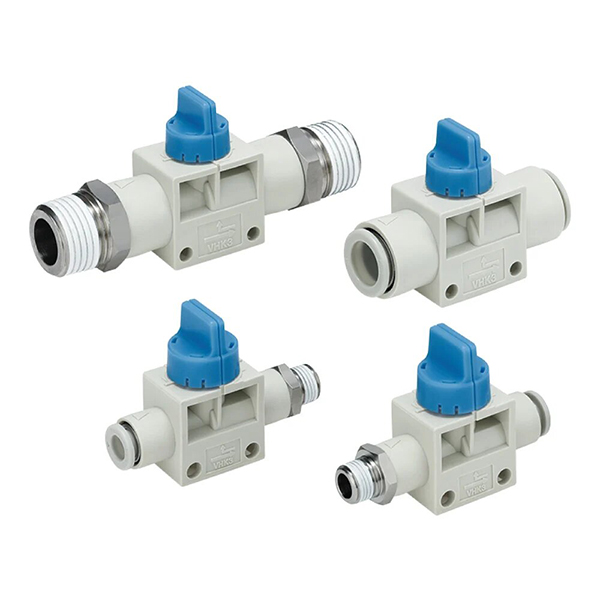

     ซีรีส์ SOLH VHK เป็นวาล์วตัด-เปิดแบบแมนนวลชนิดลูกบิดขนาดเล็กที่แบ่งออกเป็นวีเอชเค2 2/2 ทาง และVHK3 3/2 ทาง ประเภท ใช้การออกแบบปุ่มหมุน 90° เพื่อให้เกิดการควบคุมการเปิด-ปิดวงจรนิวแมติก รุ่น 3/2 ทางมีโครงสร้างไอเสียที่ซ่อนอยู่ในตัว ซึ่งจะปล่อยแรงดันตกค้างจากพอร์ต A โดยอัตโนมัติเมื่อปิด โดยไม่จำเป็นต้องมีพอร์ตไอเสีย R ภายนอก ได้รับการออกแบบมาเพื่อการติดตั้งไปป์ไลน์โดยตรงโดยไม่ต้องติดตั้งฐานเพิ่มเติม โดยทำหน้าที่เป็นสวิตช์แบบแมนนวลในอุดมคติสำหรับท่อแยกแบบนิวแมติก วาล์วระบายแรงดันนิรภัยที่ด้านหน้าโซลินอยด์วาล์ว และระบบควบคุมการเปิด-ปิดวงจรสุญญากาศ ซีรีส์เต็มมีมิติและใช้งานได้อย่างสมบูรณ์กับซีรีส์ SMC VHK ดั้งเดิมสำหรับการทดแทนโดยตรง

  1.1 การระบุแกนหลักและลอจิกการดำเนินงาน

     • การทำเครื่องหมายสีลูกบิด: ปุ่มสีเทาสำหรับ VHK2 แบบ 2 ทิศทาง; ลูกบิดสีน้ำเงินสำหรับประเภท VHK3 3 ทิศทาง ทำให้สามารถระบุตัวตนได้อย่างรวดเร็ว

     • สลับลอจิก: การหมุนทวนเข็มนาฬิกา 90° สำหรับการเปิดวาล์ว การหมุนตามเข็มนาฬิกา 90° เพื่อปิดวาล์ว โดยมีตัวบ่งชี้สถานะตัวชี้ที่ชัดเจน

     • โครงสร้างการปิดผนึก: การออกแบบซีลวาล์วแบบ Poppet มอบประสิทธิภาพการปิดผนึกที่ดีเยี่ยมพร้อมการรั่วไหลระดับไมโครต่ำเป็นพิเศษ แรงบิดในการทำงานที่เบาเป็นพิเศษ (0.04~0.14N·m) ช่วยให้หมุนและสลับนิ้วได้ง่าย

2. กฎการเข้ารหัสโมเดลและข้อกำหนดอินเทอร์เฟซ

     ลอจิกการเข้ารหัส: VHK[2/3][A]-[ข้อมูลจำเพาะพอร์ตด้านหน้า]-[ข้อมูลจำเพาะพอร์ตด้านหลัง]

  2.1 คำจำกัดความของแบบจำลอง

     • วีเอชเค2: 2/2 ทาง ชนิดคัตออฟเดี่ยว

     • VHK3: ช่องทางตัด 3/2 ทาง + ชนิดระบายแรงดันตกค้าง

     • คำต่อท้าย: โครงสร้างปุ่มป้องกันการตกที่ได้รับการอัพเกรดใหม่ (เวอร์ชั่นปรับปรุง); ไม่มี A สำหรับเวอร์ชันเก่ามาตรฐาน

     • อาร์ต่อท้าย: ตัววาล์วกันไฟไม่ลามไฟ

  2.2 คำจำกัดความรหัสประเภทพอร์ต

     • รหัสเอฟ: ช่องต่อแบบกดพอดีสำหรับการเชื่อมต่อท่อไนลอน PU

     • รหัสเอส: พอร์ตเธรดภายนอกสำหรับการเชื่อมต่อไปป์ไลน์แบบเธรด

  2.3 ตัวอย่างการใช้งานโมเดล:

     • VHK3A-08F-02ส: วาล์วลูกบิดป้องกันการตกที่อัปเกรดแล้ว 3/2 ทาง, พอร์ต P φ8 แบบกดพอดี, พอร์ต A เกลียวภายนอก G1/4

     • วีเอชเค2-06F-06ฟ: วาล์วมาตรฐาน 2/2 ทาง, พอร์ตคู่ φ6 แบบกดพอดีแบบตรง

  2.4 รายการข้อมูลจำเพาะอินเทอร์เฟซแบบเต็มซีรี่ส์

3. พารามิเตอร์ทางเทคนิคหลัก

4. ความแตกต่างด้านฟังก์ชันหลัก (คู่มือการเลือกคีย์)

 4.1 VHK2 2/2 ทาง (ลูกบิดสีเทา)

     • เปิดสถานะ: P⇋A ทำงานเต็มที่เพื่อการจ่ายอากาศที่มั่นคง

     • รัฐปิด: พอร์ต P และ A ตัดโดยสิ้นเชิงโดยไม่มีฟังก์ชั่นไอเสีย

     • แอปพลิเคชันหลัก: การควบคุมการเปิด-ปิดท่อบริสุทธิ์ ใช้กันอย่างแพร่หลายในการยึดวงจรสุญญากาศและสวิตช์แหล่งอากาศหลัก

  4.2 VHK3 3/2 ทาง (ลูกบิดสีน้ำเงิน)

     • เปิดสถานะ: P→A การนำอากาศเข้าสำหรับการทำงานของอุปกรณ์ตามปกติ

     • รัฐปิด: พอร์ต P ปิดอยู่ พอร์ต A จะระบายแรงดันตกค้างโดยอัตโนมัติผ่านช่องที่ซ่อนอยู่ในตัว

     • ข้อได้เปรียบหลัก: การระบายก๊าซตกค้างด้วยปุ่มเดียวหลังการปิดเครื่อง ขจัดอันตรายจากแรงดันตกค้าง และรับประกันการถอดชิ้นส่วนวาล์วที่ปลอดภัยและการบำรุงรักษาอุปกรณ์

5. ข้อดีของโครงสร้างหลัก

     • การรวมไปป์ไลน์สากลสี่แบบ: รองรับ F-F dual push-fit, S-S dual external thread, F-S P-push/A-thread, โหมดการเชื่อมต่อ S-F P-thread/A-push ปรับให้เข้ากับรูปแบบไปป์ไลน์ในสถานที่ต่างๆ ได้อย่างเต็มที่

     • วงเล็บคงที่เสริม: ติดตั้งตัวยึดแบบ snap-on สำหรับการติดตั้งแบบยึดกับแผงและตู้เสริม วิธีการติดตั้งที่ยืดหยุ่น

     • โครงสร้างป้องกันการตก VHK-A ที่อัปเกรดแล้ว: การออกแบบป้องกันการคลายตัวของปุ่มปรับให้เหมาะสม ป้องกันไม่ให้ปุ่มหลุดออกระหว่างการทำงานซ้ำด้วยความถี่สูงอย่างมีประสิทธิภาพ ช่วยเพิ่มเสถียรภาพในการให้บริการ

     • ขนาดเล็กกะทัดรัด: การออกแบบตัวเครื่องขนาดเล็กพิเศษ เหมาะอย่างยิ่งสำหรับรางลวด ช่องว่างของอุปกรณ์แคบ และวงจรไมโครนิวแมติกส์ขนาดกะทัดรัด

     • ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม: โครงสร้างการซีลก้านที่แม่นยำทำให้เกิดการรั่วไหลระดับไมโครต่ำเป็นพิเศษ ช่วยให้มั่นใจได้ถึงการทำงานสุญญากาศที่มั่นคงในระยะยาว

6. ความแตกต่างในการเลือก: VHK Knob Valve กับ HSV Hand Slide Valve

7. สถานการณ์การใช้งานทั่วไป

     • โซลินอยด์วาล์วลดแรงดันนิรภัยด้านหน้า: แหล่งอากาศ → VHK3 → โซลินอยด์วาล์ว วาล์ว 3 ทางจะถ่ายแรงดันตกค้างด้านหลังวาล์วโดยอัตโนมัติเมื่อปิด ช่วยให้ถอดแยกชิ้นส่วนได้อย่างปลอดภัยและบำรุงรักษาส่วนประกอบระบบนิวแมติกส์โดยไม่มีความเสี่ยงจากแรงดัน

     • การควบคุมการเปิด-ปิดวงจรสุญญากาศ: วาล์ว 2 ทาง VHK2 ที่ติดตั้งบนท่อสุญญากาศแบบถ้วยดูด จะตัดแรงดันสุญญากาศอย่างเสถียรหลังจากปิดเครื่อง เพื่อรักษาประสิทธิภาพการกักเก็บสุญญากาศ และหลีกเลี่ยงความล้มเหลวของการรั่วไหลของอากาศ

     • สวิตช์สาขากระบอกไมโครเครื่องมือ: นำไปใช้กับการควบคุมการเริ่ม-หยุดด้วยตนเองในท้องถิ่นของแหล่งอากาศทรงกระบอกขนาดเล็ก สะดวกสำหรับการดีบักอุปกรณ์เดี่ยว การบำรุงรักษา และการสลับวงจรอิสระ

สรุปประโยคเดียว

     ซีรีส์ SOLH VHK เป็นวาล์วแมนนวลแบบนิ้วหมุนขนาดเล็ก 90° ที่เข้ากันได้กับซีรีส์ VHK ดั้งเดิมของ SMC อย่างสมบูรณ์ ด้วยฟังก์ชันคู่แบบตัดออก 2 ทางและระบายแรงดันตกค้าง 3 ทาง การผสมผสานอินเทอร์เฟซแบบเกลียว/แบบกดพอดีและการทำงานที่เบาเป็นพิเศษ ทำให้วาล์วสวิตช์แบบแมนนวลขนาดเล็กเหมาะสมที่สุดสำหรับวงจรแยกย่อยแบบนิวแมติก ระบบควบคุมนำร่อง และการป้องกันความปลอดภัยของระบบสุญญากาศ
