VR51 ซีรี่ส์ วาล์วควบคุมความปลอดภัยแบบสองมือแบบนิวแมติก

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     VR51 ซีรีส์เป็นวาล์วควบคุมความปลอดภัยแบบสองมือแบบนิวแมติกโดยเฉพาะ ตรรกะด้านความปลอดภัยหลักต้องใช้ปุ่มแยกกันสองปุ่มที่ทำงานพร้อมกันภายใน 0.5 วินาทีเพื่อสร้างเอาท์พุตอากาศ ได้รับการพัฒนาเป็นพิเศษเพื่อป้องกันอุบัติเหตุจากการกระแทกด้วยมือ การหนีบ และการตัดบนเครื่องอัดไฮดรอลิก เครื่องโลดโผน อุปกรณ์ตัด และเครื่องจักรอันตรายอื่นๆ เป็นไปตามมาตรฐานความปลอดภัยสากล EN ISO 13851 และ EN574 อย่างสมบูรณ์

หลักการทำงานหลักและตรรกะด้านความปลอดภัย

1. อินพุตคู่และลอจิกเกต

     - พอร์ตอินพุตสัญญาณอิสระสองพอร์ต P1 และ P2

     -- เอาท์พุตอากาศที่พอร์ต A จะเปิดใช้งานเฉพาะเมื่อสัญญาณอินพุตทั้งสองมาถึงภายในเวลาที่แตกต่างกันน้อยกว่า 0.5 วินาที

     -- การจ่ายอากาศเอาท์พุตจะถูกตัดทันทีหากปล่อยปุ่มใดปุ่มหนึ่งหรือสัญญาณหนึ่งหายไป

2. โครงสร้างเครื่องกลภายใน

     -- วาล์วลอจิกนิวแมติก 3/2 ทาง 2 ตำแหน่ง โดยไม่มีสปริงกลับ

     -- กลไกการตรวจสอบการหน่วงเวลา 0.5 วินาทีในตัว เพื่อลดการดำเนินการโกงตามลำดับด้วยมือเดียว

     -- ตัวเก็บเสียงมาตรฐานติดตั้งไว้ล่วงหน้าที่พอร์ตไอเสีย R

ข้อมูลจำเพาะทางเทคนิคฉบับเต็ม

     - ของไหลที่ใช้บังคับ: อากาศอัด

     -- ช่วงแรงดันใช้งาน: 0.25 ~ 1.0 MPa

     -- แรงดันพิสูจน์: 1.5 MPa

     -- อุณหภูมิแวดล้อม: -5 ~ +60 ℃ (ห้ามใช้น้ำแข็ง)

     - ตัวเลือกพอร์ต: C06: φ6 ข้อต่อแบบกดเข้าสารหน่วงไฟเมตริก C07: 1/4 "ข้อต่อแบบกดเข้าสารหน่วงไฟของจักรวรรดิ

     - น้ำหนักสุทธิ: ประมาณ. 340 ก

     - การรับรองความปลอดภัย: EN ISO 13851, EN574, CE, RoHS

 คำจำกัดความของรหัสโมเดล

1.ตัวอย่าง: VR51-C06-B

     -- VR51: ​​รหัสซีรีส์สำหรับวาล์วนิรภัยแบบสองมือ

     -- C06 / C07: ขนาดพอร์ตแบบกดเข้า C06 = ขั้วต่อท่อ φ6 C07 = ขั้วต่อท่อ 1/4"

     -- ส่วนต่อท้าย B: ตัวเลือกขายึด ไม่มีส่วนต่อท้าย = ท่อพอร์ตด้านหลัง เวอร์ชัน B = ติดตั้งขายึดโลหะ (VR51B)

2.รุ่นมาตรฐานยอดนิยม

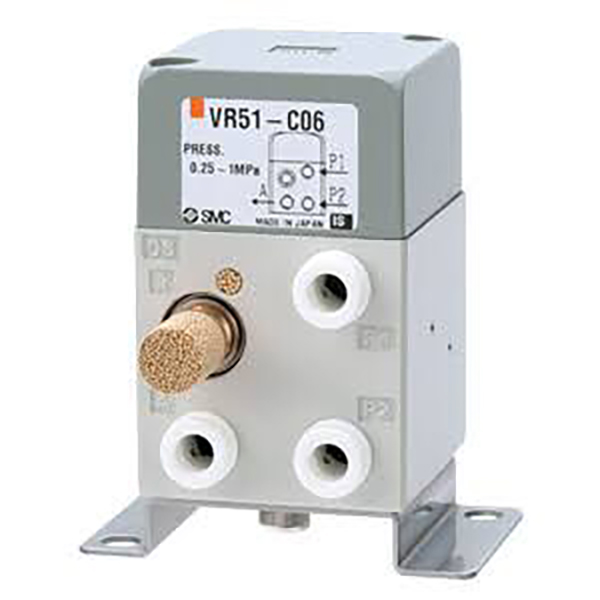

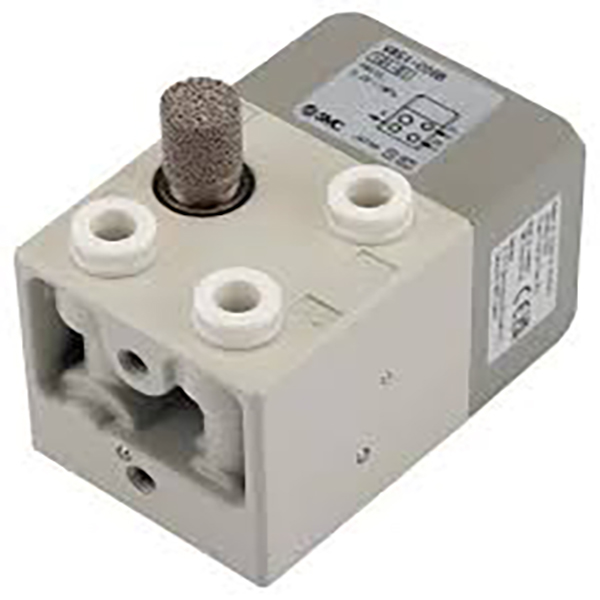

     --VR51-C06: ท่อด้านหลังแบบกด φ6 (ใช้กันอย่างแพร่หลาย)

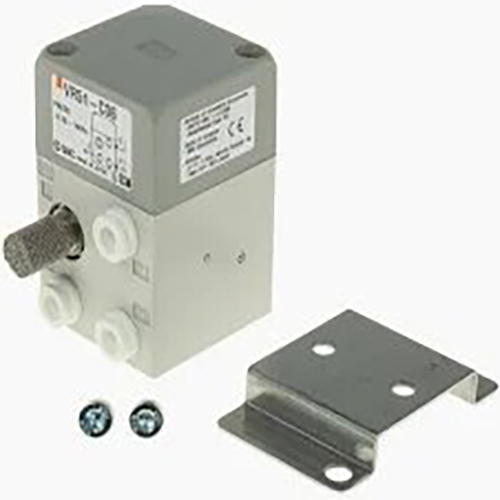

     --VR51-C06B: ดันเข้า φ6 พร้อมขายึด

     --VR51-C07: ท่อด้านหลังแบบกดเข้า 1/4"

ข้อดีด้านความปลอดภัยหลัก

1. การออกแบบป้องกันการโกงการทำงานด้วยสองมือแบบซิงโครนัสบังคับ

     สัญญาณเอาท์พุตที่ถูกต้องจะทริกเกอร์เมื่อมือทั้งสองข้างกดปุ่มภายใน 0.5 วินาทีเท่านั้น การทำงานด้วยมือเดียวไม่สามารถเปิดใช้งานอุปกรณ์ได้ เครื่องจะหยุดทำงานทันทีเมื่อปล่อยปุ่มใดๆ

2. โครงสร้างแบบนิวแมติกเต็มรูปแบบเพื่อความปลอดภัยที่แท้จริง

     ขับเคลื่อนด้วยอากาศ 100% โดยไม่มีส่วนประกอบทางไฟฟ้า ประสิทธิภาพด้านความปลอดภัยยังคงไม่ได้รับผลกระทบในระหว่างที่ไฟฟ้าดับ โครงสร้างป้องกันการระเบิดทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมการทำงานที่ชื้น เต็มไปด้วยฝุ่น และไวไฟ

3. โครงสร้างที่ทนทานและไม่ต้องบำรุงรักษาอายุการใช้งานยาวนาน

     การออกแบบแกนม้วนที่ทนต่อการสึกหรอพร้อมความสามารถในการป้องกันการปนเปื้อนที่ดีเยี่ยม การทำงานที่ไม่ต้องหล่อลื่น ตัวเก็บเสียงรวมอยู่ในอุปกรณ์เสริมมาตรฐานเพื่อลดภาระงานการประกอบที่ไซต์งาน

4. การติดตั้งหลายทิศทางที่ยืดหยุ่น

     รองรับการวางท่อด้านหลังหรือด้านล่าง ขายึดเสริมช่วยให้ติดตั้งแผงและกรอบอุปกรณ์ได้ง่ายสำหรับโครงร่างเครื่องจักรต่างๆ

สถานการณ์การใช้งานด้านความปลอดภัยทั่วไป

     -- เครื่องอัดลมและเครื่องโลดโผน: ไกปืนสองมือเพื่อหลีกเลี่ยงการบาดเจ็บจากการกระแทกด้วยมือ

     -- เครื่องจักรตัดและตัด: การเปิดใช้งานปุ่มคู่บังคับเพื่อป้องกันอุบัติเหตุจากการตัด

     -- สถานีจับยึดและสวมอัด: การเชื่อมต่อเพื่อความปลอดภัยเพื่อขจัดความเสี่ยงในการหนีบ

     - อุปกรณ์เสริมการฉีดขึ้นรูปและปั๊ม: วงจรเชื่อมต่อเริ่มต้นที่ปลอดภัย

     -- สายการผลิตประกอบกึ่งอัตโนมัติ: การป้องกันมือสำหรับโซนปฏิบัติการที่เป็นอันตราย

สรุปประโยคเดียว

     วาล์วอินเตอร์ล็อคนิรภัยแบบสองมือนิวแมติกส์ SOLH VR51 มีลอจิกการตรวจจับซิงโครนัสในตัว 0.5 วินาที การรับรองความปลอดภัย EN ISO 13851 เต็มรูปแบบ การออกแบบ 3/2 ทิศทาง และข้อต่อแบบกดเข้าสารหน่วงไฟ ซึ่งทำหน้าที่เป็นส่วนประกอบความปลอดภัยมาตรฐานเพื่อป้องกันอันตรายจากการบีบมือและการกระแทกบนอุปกรณ์แปรรูปด้วยลมทุกประเภท
