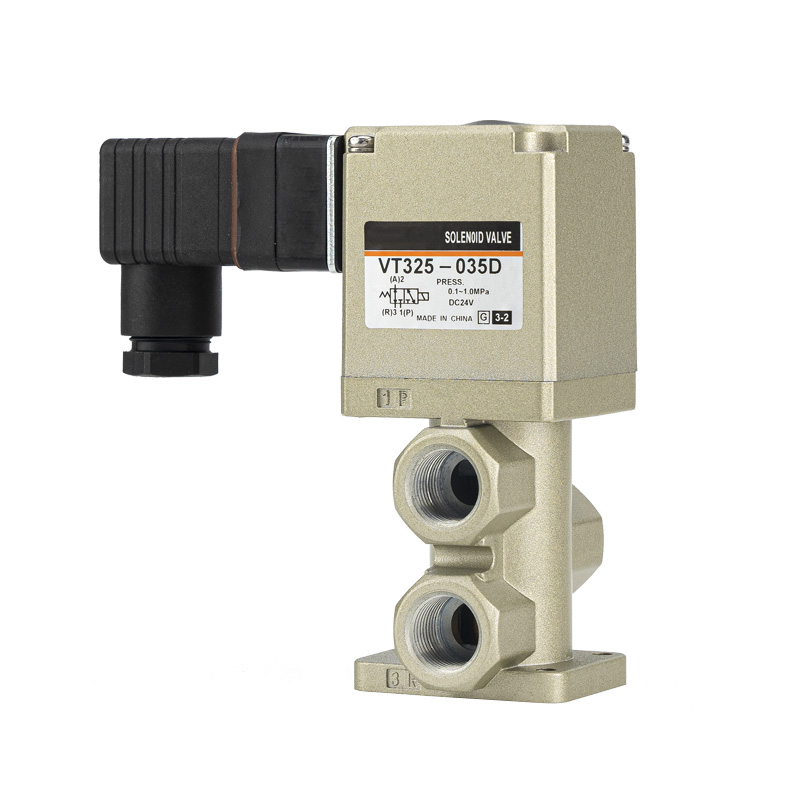

VT325 ซีรีส์ 3 พอร์ตโซลินอยด์วาล์ว - ประเภทก้านที่ออกฤทธิ์โดยตรง

ยี่ห้อ:SOLH โดย Richge Technology | มาตรฐานโซล

1. การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ SOLH VT325 เป็นโซลินอยด์วาล์วแบบก้านจ่ายโดยตรง 3 พอร์ตที่มีการปิดผนึกแบบยืดหยุ่นเต็มรูปแบบ ออกแบบมาสำหรับวงจรอากาศอัดและก๊าซเฉื่อย โดยจะทำการเปิด-ปิดวงจรอากาศ การสลับทิศทาง และการควบคุมไอเสีย VT325 รองรับการสตาร์ทด้วยแรงดันเป็นศูนย์และเข้ากันได้กับทั้งแรงดันบวกและสภาวะสุญญากาศเต็ม โดยทำหน้าที่เป็นส่วนประกอบสวิตช์นิวแมติกความถี่สูง เสถียร และเชื่อถือได้สำหรับอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรมทั่วไป

2. คุณสมบัติหลักที่สำคัญ

--โครงสร้าง Poppet โดยตรงและการเริ่มต้นแบบ Zero-Pressure

     ไม่จำเป็นต้องมีแรงดันใช้งานขั้นต่ำ ทำงานได้อย่างเสถียรในช่วงแรงดันบวกเต็มที่ 0–1.0 MPa รุ่นสุญญากาศรองรับแรงดันในการทำงานต่ำถึง -101.2 kPa ปรับให้เข้ากับสถานการณ์การทำงานแรงดันต่ำ สุญญากาศ และแรงดันสูงได้อย่างเต็มที่

--การออกแบบมัลติฟังก์ชั่น 6-in-1 สำหรับท่ออเนกประสงค์

     ด้วยการเปลี่ยนโหมดการเชื่อมต่อพอร์ต วาล์วเดี่ยวจะมีโหมดการทำงาน 6 โหมด รวมถึง NC (ปิดตามปกติ), NO (เปิดตามปกติ), การแบ่งการไหล และการเลือกการไหล ครอบคลุมข้อกำหนดด้านลอจิกเกี่ยวกับลมที่หลากหลาย พร้อมด้วยความสามารถรอบด้านที่ยอดเยี่ยมและการกำหนดค่าที่ยืดหยุ่น

--ความจุการไหลสูงและการตอบสนองที่รวดเร็ว

     วาล์วมีช่องทางการไหลภายในที่ได้รับการปรับปรุงให้มีค่าสัมประสิทธิ์การไหลสูงที่ C=6.1 dm³/(s·bar) ให้เวลาตอบสนองที่รวดเร็ว ≤30 ms และรองรับความถี่การสลับสูงสุดที่ 5 Hz เหมาะอย่างยิ่งสำหรับการสลับระบบนิวแมติกความเร็วสูงและการควบคุมการจ่ายอากาศไหลสูง

--การซีลแบบยืดหยุ่นและการทำงานแบบไม่ต้องหล่อลื่น

     ใช้วัสดุซีลยืดหยุ่นคุณภาพสูงเพื่อการกันซึมที่ดีเยี่ยม ประสิทธิภาพการต่อต้านริ้วรอย และอายุการใช้งานที่ยาวนาน การทำงานที่ไม่ต้องหล่อลื่นโดยสิ้นเชิงทำให้วงจรก๊าซสะอาด เป็นมิตรต่อสิ่งแวดล้อม และลดต้นทุนการบำรุงรักษารายวันลงอย่างมาก

--โครงสร้างที่กะทัดรัดและการติดตั้งที่ยืดหยุ่น

     ตัวเครื่องขนาดเล็กและกะทัดรัดช่วยประหยัดพื้นที่ในการติดตั้ง รองรับทั้งวิธีการต่อสายไฟแบบปลั๊กตรงและแบบปลั๊กไฟ ติดตั้งปุ่มแทนที่แบบแมนนวลมาตรฐานแบบไม่ล็อคเพื่อการดีบัก การตรวจสอบ และการสลับแบบแมนนวลในสถานที่ที่สะดวก

--Manifold Mountable และความเข้ากันได้ที่แข็งแกร่ง

     รองรับการประกอบท่อร่วมหนาแน่นและการติดตั้งแบบซ้อน ขนาดที่เข้ากันได้กับเกาะวาล์วอุตสาหกรรมมาตรฐาน ทำให้เหมาะสำหรับระบบควบคุมนิวแมติกแบบรวมศูนย์แบบแยกส่วนและอุปกรณ์รวมอัตโนมัติ

3. ข้อมูลจำเพาะทางเทคนิคฉบับเต็ม

     --การกำหนดค่าพอร์ต: โซลินอยด์เดี่ยว 3 พอร์ต 2 ตำแหน่ง

     --ประเภทการดำเนินการ: ประเภท Poppet ที่ออกฤทธิ์โดยตรง

     --วิธีการปิดผนึก: ซีลยางยืดหยุ่นประสิทธิภาพสูง

     --ของไหลที่ใช้ได้: อากาศอัด,ก๊าซเฉื่อย

     --ความดันใช้งาน: 0–1.0 MPa; ประเภทสุญญากาศ: -101.2 kPa ~ 0.1 MPa

     --พิสูจน์ความดัน: 1.5 MPa

     --ช่วงอุณหภูมิแวดล้อม: 5 ℃ ~ 50 ℃

     --เวลาตอบสนอง: ≤30 ms (ทดสอบที่ 0.5 MPa)

     --ความถี่การทำงานสูงสุด: 5 เฮิรตซ์

     --การหล่อลื่น: การออกแบบที่ไม่ต้องหล่อลื่น

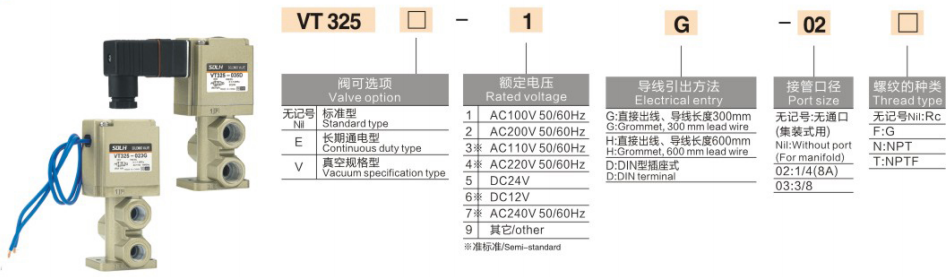

     --คู่มือการใช้งาน: มาตรฐานไม่ล็อคประเภท; สามารถเลือกประเภทการล็อคเครื่องมือได้

     --ขนาดพอร์ต: Rc 1/4, Rc 3/8

     --แรงดันไฟฟ้าคอยล์: DC24V, AC110V, AC220V และตัวเลือกที่ปรับแต่งได้

4. สถานการณ์การใช้งานทั่วไป

     --การควบคุมด้วยลมสำหรับสายการผลิตอัตโนมัติ แขนหุ่นยนต์ และอุปกรณ์จับยึด

     --การเป่าฝุ่น การพ่นของเหลว และการดูดซับสูญญากาศ และระบบการแตกสูญญากาศ

     --บรรจุภัณฑ์ การพิมพ์ สิ่งทอ และเครื่องจักรแปรรูปงานไม้

     --อุปกรณ์ระบบอัตโนมัติที่ต้องการการสตาร์ทด้วยแรงดันเป็นศูนย์ ความเข้ากันได้ของสุญญากาศ และการสลับความถี่สูง

     --เกาะวาล์วแบบรวมศูนย์และวงจรควบคุมนิวแมติกแบบหลายโมดูล

สรุปประโยคเดียว

     โซลินอยด์วาล์วก้านสูบ 3 พอร์ตออกฤทธิ์โดยตรงของ SOLH VT325 โดดเด่นด้วยการสตาร์ทด้วยแรงดันเป็นศูนย์, เข้ากันได้กับสุญญากาศเต็มรูปแบบ, สวิตชิ่งมัลติฟังก์ชั่น 6-in-1, ความสามารถในการไหลสูงเป็นพิเศษ และประสิทธิภาพที่ไม่ต้องบำรุงรักษา โดยทำหน้าที่เป็นโซลูชันสากลประสิทธิภาพสูงที่คุ้มค่าคุ้มราคาสำหรับสวิตช์นิวแมติกการไหลสูงในระบบอัตโนมัติทางอุตสาหกรรม
