พินกระบอกสูบซีรีส์ CJP2 (การแสดงสองครั้ง)

CJP2 Series กระบอกพินแสดงการทำงานคู่ (กระบอกสูบไมโครขนาดกะทัดรัด)

ยี่ห้อ: SOLH โดย Richge Technology

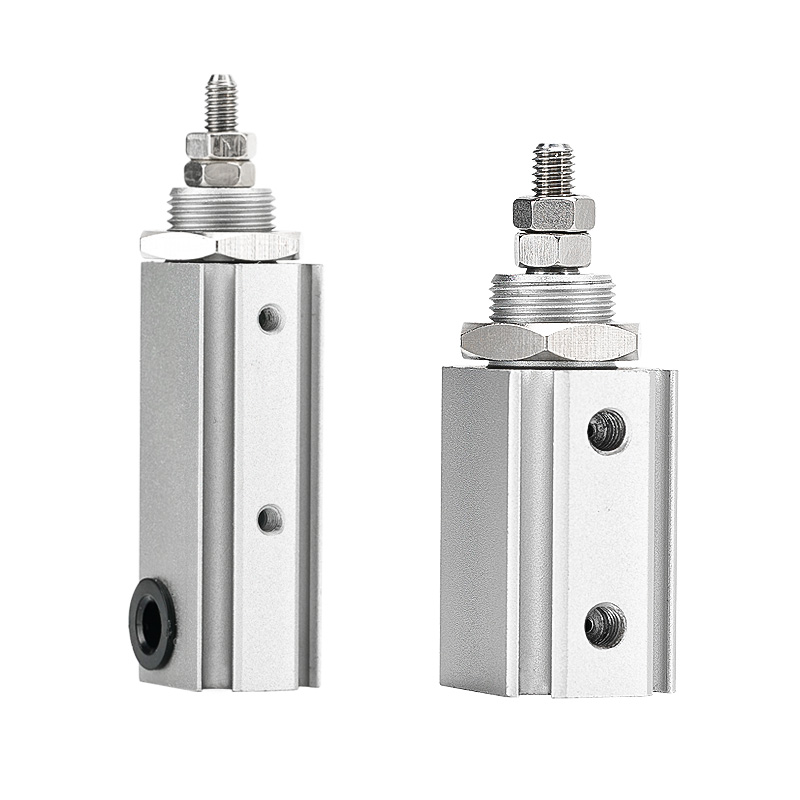

ภาพรวมผลิตภัณฑ์

     SOLH CJP2 ซีรีส์เป็นกระบอกสูบแบบ double-acting pin ขนาดกะทัดรัด ข้อดีหลัก: ตัวเครื่องสั้นเป็นพิเศษ โครงสร้างน้ำหนักเบา แรงขับสองทิศทางที่มั่นคง และการทำงานความถี่สูงที่เชื่อถือได้ ออกแบบมาสำหรับการเคลื่อนที่แบบกด-ดึงอย่างแม่นยำแบบสองทิศทางภายในพื้นที่จำกัด โหลดขนาดเล็กปานกลาง และสถานีอัตโนมัติรอบสูง เป็นโมเดลกระแสหลักสำหรับการใช้งานการขับขี่เชิงเส้นตรงแบบสองทิศทางขนาดเล็ก

โครงสร้างหลักและคุณสมบัติการออกแบบ

     - โหมดขับเคลื่อน: การแสดงสองครั้ง (การจ่ายอากาศสำหรับทั้งการยืดและหดจังหวะ) ช่วงการเจาะ: Ø4 / 6 / 10 / 16 มม. ครอบคลุมน้ำหนักบรรทุกขนาดเล็กถึงขนาดเล็ก

     -- โครงสร้าง: ตัวเครื่องอะลูมิเนียมอัดขึ้นรูป (อัปเกรดจากรุ่นทองเหลืองแบบดั้งเดิม) น้ำหนักเบาขึ้น 55%~65% มีเบาะยางทั้งสองด้านเพื่อลดแรงกระแทกและเสียงรบกวน

     -- การติดตั้งอเนกประสงค์: มีการกำหนดค่าการติดตั้ง 6 แบบ: ประเภทพื้นฐาน, แผงยึด, ตัวยึดหน้าแปลน, ตัวยึดแบบเท้า, ตัวยึดแหนบ และตัวยึดเคลวิสสำหรับการติดตั้งหลายทิศทาง

     -- ความเข้ากันได้ของเซ็นเซอร์: ข้อมูลจำเพาะทั้งหมดที่สร้างด้วยวงแหวนแม่เหล็ก รองรับการติดตั้งสวิตช์แม่เหล็กสองตัว รวมถึงรู Ø4 ที่น้อยที่สุดและระยะชัก 5 มม. โดยไม่ต้องใช้ขายึดเพิ่มเติม

     -- วัสดุและการซีล: อลูมิเนียมอะโนไดซ์แข็ง + ซีล NBR การทำงานแบบไร้น้ำมัน เหมาะสำหรับสภาพแวดล้อมที่สะอาดหรือมีน้ำมันเล็กน้อย อายุการใช้งานของกลไก ≥3 ล้านรอบ

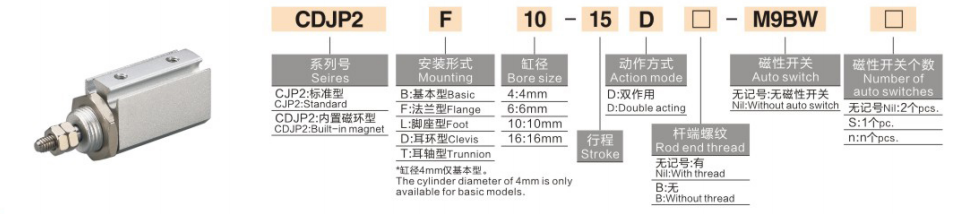

กฎการเข้ารหัสโมเดลที่สมบูรณ์

  1. ตัวอย่างรุ่น：CDJP2B10-15D-M9B

   2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- CJP2B6-20D：เจาะ 6 จังหวะ 20 ชนิดพื้นฐานแบบดับเบิ้ล ไม่มีวงแหวนแม่เหล็ก

     -- CDJP2F4-10D：เจาะ 4, จังหวะ 10, แผงยึด, วงแหวนแม่เหล็กในตัว

     -- CDJP2B16-30D-2M9B：เจาะ 16, จังหวะ 30, ชนิดพื้นฐาน พร้อมสวิตช์ M9B สองตัว

ข้อมูลจำเพาะทางเทคนิคแกนสากล (@0.5MPa, การแสดงสองครั้ง)

ข้อได้เปรียบทางการแข่งขันหลัก

   1. ตัวกล้องน้ำหนักเบาสั้นเป็นพิเศษ

     -- ความยาวโดยรวมสั้นลง 6~9.5 มม. เมื่อเทียบกับรุ่น CJP รุ่นเก่า น้ำหนักลดลง 55%~65% เหมาะสำหรับรูปแบบการติดตั้งที่มีพื้นที่จำกัดเป็นพิเศษ

   2. เอาต์พุตแบบสองทิศทางที่เสถียร

     - การออกแบบการแสดงสองครั้งโดยไม่มีสปริงกลับ แรงขับแบบสองทิศทางนั้นสูงกว่ากระบอกสูบแบบออกฤทธิ์เดี่ยวที่เทียบเท่ากัน 30%~50% เหมาะสำหรับน้ำหนักบรรทุก 100 ก. ~ 5 กก.

   3. ความถี่สูงและเสียงรบกวนต่ำ

     --เบาะยาง+ซีลแรงเสียดทานต่ำ ความเร็วในการทำงาน 50~500 มม./วินาที เสถียรเหนือ 200cpm เสียงกระแทก ≤60dB

   4. การติดตั้งหลายแบบและมาตรฐานวงแหวนแม่เหล็กเต็มรูปแบบ

     -- รูปแบบการติดตั้ง 6 แบบปรับให้เข้ากับรูปแบบเครื่องมือที่ซับซ้อน วงแหวนแม่เหล็กที่ติดตั้งไว้สำหรับทุกขนาด แม้แต่การเจาะ Ø4 ที่น้อยที่สุดก็รองรับสวิตช์แม่เหล็กคู่เพื่อการตรวจสอบตำแหน่งที่สะดวก

   5. การออกแบบที่ปราศจากน้ำมันและอายุการใช้งานยาวนาน

     -- เข้ากันได้กับสายการผลิตที่สะอาด ตัวเครื่องอะลูมิเนียมแข็งและซีลที่ทนต่อการสึกหรอช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงมากกว่า ≥3 ล้านรอบ

ตัวเลือกการติดตั้งและการใช้งานทางอุตสาหกรรมทั่วไป

    1. แบบฟอร์มการติดตั้ง

     -- ประเภทพื้นฐาน (B): ปลายยึดแกนเกลียวภายนอกสำหรับการดึงแบบตรง

     -- ประเภทแผง (F): ตัวเครื่องฝังอยู่ในแผงอุปกรณ์เพื่อเค้าโครงที่บางเฉียบ

     -- ชนิดหน้าแปลน (L): การยึดหน้าแปลนด้านคันสำหรับการใช้งานโหลดในแนวตั้ง

     -- ประเภทเท้า (T): ที่วางเท้าด้านล่างสำหรับการดันและดึงด้านข้างในแนวนอน

   2. สถานการณ์การใช้งานทั่วไป

     -- 3C Electronics: การจับยึดส่วนประกอบขนาดเล็ก การดีดออกของชิป การทดสอบความทนทานของปุ่ม การขับเคลื่อนจิ๊กขนาดเล็ก

     - อุปกรณ์ที่มีความแม่นยำ: การสลับไมโครวาล์ว, การวางตำแหน่งไฟเบอร์, การปรับเครื่องมืออย่างละเอียด, การสั่งงานตัวเลื่อนขนาดเล็ก

     -- ระบบอัตโนมัติทั่วไป: การโหลด/ขนถ่ายความถี่สูง การลอกฉลาก การถ่ายโอนชิ้นงานช่วงชักสั้น

     -- อุปกรณ์การแพทย์: การเคลื่อนที่ด้วยกล้องส่องทางไกลด้วยเครื่องมือขนาดเล็ก, ระบบขับเคลื่อนของไหลขนาดเล็ก, ชุดประกอบการกำหนดตำแหน่งที่แม่นยำ

การเปรียบเทียบการเลือก: ไมโครซิลินเดอร์ CJP2 VS CJ1 VS CJP

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกเจาะตามน้ำหนักบรรทุก

     -- Ø4 ≤0.5กก.;Ø6=0.5~1กก.;Ø10=1~3กก.;Ø16=3~5กก. สำรองอัตราความปลอดภัย≥30%

  2. การยืนยันโรคหลอดเลือดสมอง

     -- เลือกจังหวะตามการเดินทางที่ต้องการ จัดลำดับความสำคัญของจังหวะที่สั้นลงเพื่อการปั่นจักรยานความถี่สูงที่มั่นคง

   3. การจับคู่การกำหนดค่า

     -- ตำแหน่งการควบคุมวงปิด: ติดตั้งสวิตช์แม่เหล็ก M9B สองตัวสำหรับการตอบรับตำแหน่งแบบสองทิศทาง

     -- รูปแบบการติดตั้ง: ประเภทแผง (F) สำหรับอุปกรณ์ฝังตัว ประเภทพื้นฐาน (B) สำหรับการประกอบเกลียวในแนวแกน

สรุปประโยคเดียว

     กระบอกสูบนิวแมติก SOLH CJP2 แบบเข็มคู่ขนาดกะทัดรัดมีตัวเครื่องน้ำหนักเบาสั้นเป็นพิเศษ แรงขับที่มั่นคงแบบสองทิศทาง เบาะยาง และตัวเลือกการติดตั้ง 6 แบบ วงแหวนแม่เหล็กในตัวเวอร์ชัน CDJP2 เข้ากันได้กับสวิตช์ซีรีส์ M9 ตัวกระตุ้นเชิงเส้นตรงขนาดเล็กที่เหมาะสำหรับงานกด-ดึงจังหวะสั้นแบบสองทิศทางใน 3C เครื่องมือที่มีความแม่นยำ และอุปกรณ์อัตโนมัติทางการแพทย์
