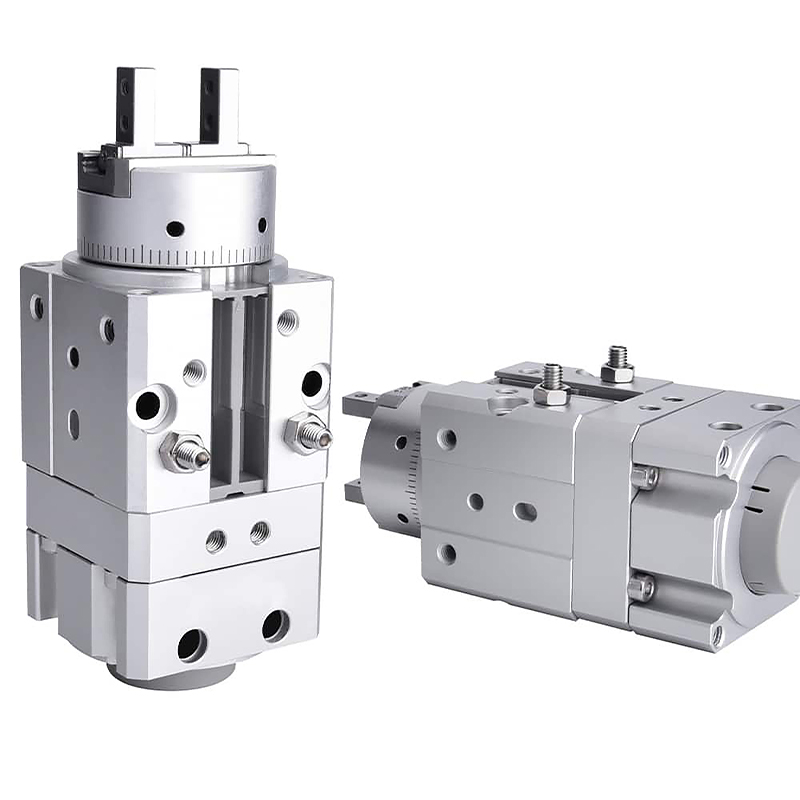

กริปเปอร์โรตารีในตัว ซีรีส์ MRHQ (ประเภทใบพัด การยึดเกาะ และการหมุน ออลอินวัน)

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH MRHQ เป็นแอคชูเอเตอร์แบบบูรณาการที่ผสมผสานกระบอกสูบโรตารีแบบใบพัดและมือจับแบบ 2 ปากแบบขนาน ข้อได้เปรียบหลัก: โครงสร้างในตัวขนาดกะทัดรัดพิเศษ มุมสวิงมาตรฐาน 90° / 180° การปรับมุมแบบละเอียด ±10° การติดตั้งอเนกประสงค์ 5 ทิศทาง การทำงานที่รวดเร็วและมีความแม่นยำสูง เป็นวิธีการแก้ปัญหาที่แนะนำสำหรับการจับยึดชิ้นงานที่รับน้ำหนักเบาและปานกลาง การพลิก การเปลี่ยนทิศทางของเส้นถ่ายโอน และสถานีในพื้นที่จำกัด แทนที่ชุดโต๊ะหมุนแบบแยกส่วน + มือจับแยก เพื่อทำให้รูปแบบกลไกง่ายขึ้น

โครงสร้างหลักและคุณลักษณะการทำงาน

     -- หลักการทำงาน: หน่วยหมุนใบพัดในตัวขับเคลื่อนการหมุนเพลาเอาท์พุต ซึ่งจับคู่กับกริปเปอร์แบบขนานในตัว โครงสร้างชิ้นเดียวไม่มีขายึดเชื่อมต่อเพิ่มเติม

     -- ข้อดีของการบูรณาการ: ความยาวโดยรวมสั้นลงประมาณ 20% เมื่อเทียบกับโต๊ะหมุนแบบแยกส่วน + ชุดอุปกรณ์มือจับ หลีกเลี่ยงการแกว่งและการดึงท่อ/สายเคเบิลระหว่างการหมุนเพื่อให้การเคลื่อนไหวราบรื่นขึ้นและตอบสนองเร็วขึ้น

     -- การปรับมุมสวิง: รุ่นมาตรฐาน 90° และ 180° สกรูหยุดปลายช่วยให้สามารถปรับรวมได้ ±10° (±5° ที่ปลายแต่ละด้าน) เพื่อตอบสนองความต้องการในการวางตำแหน่งแบบหลายมุม

     -- การติดตั้งแบบยืดหยุ่น: หน้ายึด 5 หน้า (ปลายแกน 2 หน้า + ด้านข้าง 3 ด้าน) การระบุตำแหน่งบอสที่รูพินตำแหน่งด้านบน/ล่างและด้านข้างเพื่อการตั้งศูนย์กลางที่รวดเร็วและการประกอบที่ง่ายดาย

     -- วัสดุและความทนทาน: ตัวเครื่องอะลูมิเนียมชุบแข็ง ซีลใบพัดที่ทนต่อการสึกหรอ และขากรรไกรสแตนเลส อายุการใช้งานของกลไก ≥5 ล้านรอบ มีความเสถียรสำหรับสายอัตโนมัติความถี่สูง

     - ความเข้ากันได้ของเซ็นเซอร์: โรงงานติดตั้งวงแหวนแม่เหล็ก รองรับสวิตช์แม่เหล็กสูงสุดสี่สวิตช์: สองสวิตช์สำหรับการตรวจจับขีดจำกัดแบบหมุน และอีกสองสวิตช์สำหรับการตอบสนองแบบเปิด/ปิดของขากรรไกรเพื่อให้เกิดการควบคุมตำแหน่งแบบวงปิดเต็มรูปแบบ

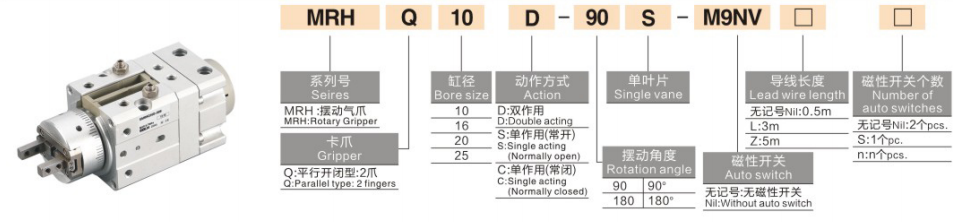

กฎการเข้ารหัสโมเดลที่สมบูรณ์

 1. ตัวอย่างรุ่น：MRHQ16D-90S-M9B

  2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- MRHQ10D-90S: เจาะ 10, ปากจับ 2 ทาง, การหมุน 90°, ยูนิตหมุนใบพัดเดี่ยว โดยไม่มีสวิตช์

     -- MRHQ25D-180S-M9BW: เจาะ 25, สวิง 180° พร้อมสวิตช์แม่เหล็ก M9BW

ข้อมูลจำเพาะทางเทคนิคแกนสากล (แรงดันทดสอบ: 0.5MPa)

ข้อได้เปรียบทางการแข่งขันหลัก

  1. โครงสร้างออลอินวันขนาดกะทัดรัด ประหยัดพื้นที่ และการเคลื่อนไหวที่มั่นคง

     -- ฟังก์ชันการจับและการหมุนแบบรวมช่วยลดขนาดโดยรวม ลดการลากของสายเคเบิล/ท่อระหว่างการหมุน เหมาะสำหรับช่องอุปกรณ์ที่แคบ

  2. สวิงมาตรฐาน 90° / 180° พร้อมการปรับมุมแบบละเอียด

     -- ช่วงการหมุนที่ปรับได้ ±10° เหมาะสำหรับการพลิกชิ้นงาน การถ่ายโอนทิศทาง และกระบวนการกำหนดตำแหน่งหลายมุม

  3. การติดตั้ง 5 ทิศทาง + โครงสร้างการระบุตำแหน่งที่แม่นยำ

     -- การติดตั้งหลายทิศทางในแนวแกนและด้านข้าง การระบุตำแหน่งบอสและรูเข็ม ช่วยลดความยุ่งยากในการตั้งศูนย์กลางและลดระยะเวลาในการทดสอบเดินเครื่อง

  4. ความถี่สูงและความแม่นยำสูงสำหรับโหลดเบา/ปานกลาง

     - ความแม่นยำในการทำซ้ำของกราม ± 0.01 มม. การหมุนของกรามสูงถึง 180cpm ออกแบบมาสำหรับชิ้นงานตั้งแต่ 0.1~5กก.

  5. การตรวจสอบเซ็นเซอร์หลายจุดสำหรับการเชื่อมต่อ PLC

     -- สามารถติดตั้งสวิตช์แม่เหล็กได้สูงสุด 4 ตัวเพื่อตรวจสอบตำแหน่งขีดจำกัดการหมุนและสถานะเปิด/ปิดของขากรรไกรเพื่อการควบคุมตามลำดับอัตโนมัติ

วิธีการติดตั้งและการใช้งานทางอุตสาหกรรมทั่วไป

  1. ตัวเลือกการติดตั้ง

     -- การติดตั้งในแนวนอนตามแนวแกน: การเปลี่ยนทิศทางของชิ้นงานบนสายการประกอบ

     -- การติดตั้งในแนวตั้งตามยาว: การโหลดขึ้น-ลงพร้อมการหมุนเวียนของเครื่องมือกล

     -- การติดตั้งด้านข้าง: การจับด้านข้างและการพลิกในสถานีที่จำกัด

  2. สถานการณ์การใช้งานทั่วไป

     -- 3C & Electronics: การยึดจับและการพลิกตัวเรือนโทรศัพท์ ฝาครอบแบตเตอรี่ และส่วนประกอบที่มีความแม่นยำขนาดเล็ก

     -- ชิ้นส่วนยานยนต์: การถ่ายโอนชิ้นส่วนพลาสติกภายใน ชิ้นส่วนยาง และการหล่อขนาดเล็ก

     -- บรรจุภัณฑ์และโลจิสติกส์: การเปลี่ยนแปลงทิศทางสำหรับกล่องขนาดเล็ก พาเลท และวัสดุบรรจุถุง

     -- ระบบอัตโนมัติทั่วไป: การสลับสถานี การหมุนเวียนชิ้นงาน 180° และการวางตำแหน่ง

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

  1. การเลือกรูเจาะตามมวลชิ้นงาน

     -- 10 ≤ 1กก.;16 = 1~2กก.;20 = 2~3กก.;25 = 3~5กก. รักษาอัตราความปลอดภัยขั้นต่ำ 30%

  2. การยืนยันมุมสวิง

     -- เลือก 90S สำหรับการหมุนเวียน 90°; เลือก 180S สำหรับการพลิก 180° เลือก MRHQ หากจำเป็นต้องปรับจังหวะแบบหมุนอย่างละเอียด

  3. การจับคู่การกำหนดค่า

     -- การควบคุมตำแหน่งแบบวงปิด: ติดตั้งสวิตช์แม่เหล็กซีรีส์ M9 สี่ตัวเพื่อตรวจสอบสถานะทั้งแบบหมุนและแบบขากรรไกร

     -- รูปแบบการติดตั้งที่จำกัด: จัดลำดับความสำคัญของโมเดลที่ผสานรวม MRHQ แทนการใช้โต๊ะหมุนแบบแยกส่วน + ชุดอุปกรณ์มือจับ

สรุปประโยคเดียว

     มือจับโรตารีแบบใบพัด SOLH MRHQ ผสมผสานการจับยึดแบบขากรรไกรแบบขนานและการหมุนเวียนแบบหมุนเข้าไว้ในอุปกรณ์ขนาดกะทัดรัดชิ้นเดียว พร้อมมุมสวิงที่ปรับได้มาตรฐาน 90°/180° การติดตั้ง 5 ทิศทาง และความเข้ากันได้ของเซ็นเซอร์หลายตัว โซลูชันการโหลดน้ำหนักเบาและปานกลางที่สมบูรณ์แบบสำหรับการพลิกชิ้นงาน การบรรทุก/การขนถ่าย และการถ่ายโอนทิศทางบนสายการผลิตอัตโนมัติในพื้นที่จำกัด
