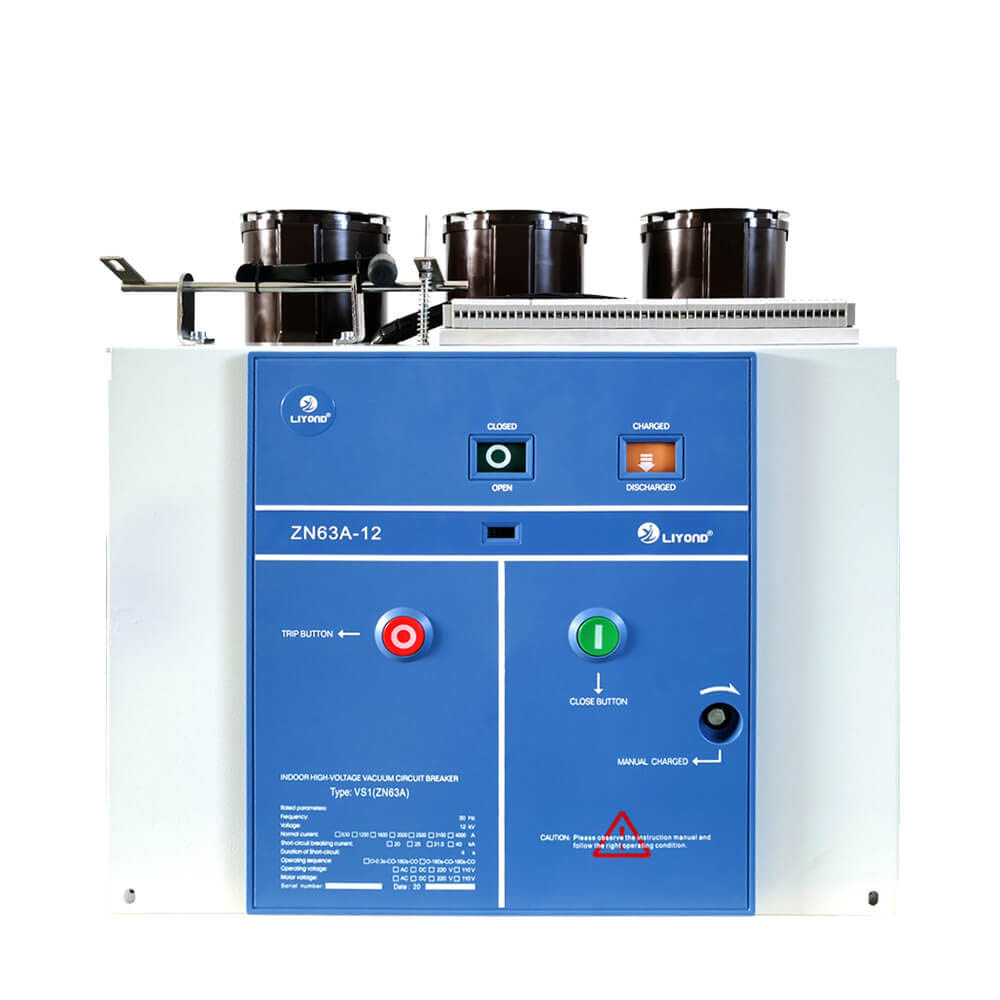

VS1-12 แรงดันไฟฟ้าขนาดกลางประเภทฉนวนกันความร้อนทรงกระบอกสูญญากาศเบรกเกอร์ VCB

VS1-12 แรงดันไฟฟ้าขนาดกลางชนิดคงที่ฉนวนกันความร้อนทรงกระบอกสูญญากาศ

    VS1 (Zn63a) -12 โมเดลในร่มแรงดันไฟฟ้าสูงในร่มพ็อกซีเรซินสุญญากาศเสาลมหายใจเข้าใช้กับระบบพลังงานของแรงดันไฟฟ้า 12kV ที่ได้รับการจัดอันดับเป็นหน่วยป้องกันและควบคุมอุปกรณ์กริดพลังงานและอุปกรณ์พลังงานอุตสาหกรรมที่สามารถติดตั้งด้วย Kyn28 (GZS1), XGN, GG-1A ผลิตภัณฑ์ที่เกี่ยวข้อง: Handcart ที่แยกได้, Handcart Fuse และ Handcart Transformer แรงดันไฟฟ้า

    VS1 (Zn63a) -12series ของเบรกเกอร์สูญญากาศในร่มที่มีกระบอกสูบฉนวนทั่วไปคือสามวลี A.C. 50 Hz อุปกรณ์กระจายพลังงานในร่มด้วยแรงดันไฟฟ้า 12kV มันใช้สำหรับการปกป้องการควบคุมอุปกรณ์ไฟฟ้าในสาขาอุตสาหกรรมและองค์กรเหมืองแร่โรงไฟฟ้าและสถานีย่อยประเภทนี้เป็นเบรกเกอร์สูญญากาศนี้เป็นไปตามมาตรฐานระดับชาติและข้อกำหนดของมาตรฐาน IEC ความสามารถในระดับ M2-E2-C2

    ผลิตภัณฑ์ใช้วิธีฉนวนกันความร้อนคอมโพสิต, การทำงานของสปริงที่มีประจุและกลไกการกดก้านโดยมีลักษณะของปริมาณขนาดเล็กการออกแบบขนาดกะทัดรัดและการทำงานที่เชื่อถือได้ มันสามารถจับคู่กับสวิตช์เจอร์ได้อย่างง่ายดายและตอบสนองความต้องการ“ ห้าป้องกัน”

    เบรกเกอร์สูญญากาศชนิดนี้สามารถใช้สำหรับสวิตช์หลายชนิดเช่น Kyn28 (GZS1) ผลิตภัณฑ์ชุดนี้รวมถึง: รถบรรทุกแยกรถบรรทุก VCB และรถบรรทุกฟิวส์ ฯลฯ

คุณสมบัติเชิงโครงสร้าง

1. ชุด VCB นี้ใช้การออกแบบแบบบูรณาการสำหรับกลไกการทำงานและร่างกาย VCB ที่มีการจัดเรียงที่สมเหตุสมผลสวยงามและกะทัดรัด

2. ซีรี่ส์ของ VCB ดัดแปลงบ้านฉนวนแนวตั้งกับผลกระทบเนื่องจากสภาพอากาศที่แตกต่างกันสามารถป้องกันไม่ให้เกิดความเสียหายจากปัจจัยภายนอก

3. สองหน่วยการติดตั้งที่แตกต่างกันของประเภทคงที่และประเภทที่ถอนได้สามารถตอบสนองความต้องการที่แตกต่างกันสำหรับสวิตช์ที่แตกต่างกัน

4. ห้องดับเพลิงและกลไกการทำงานของเบรกเกอร์วงจรถูกจัดเรียงในการกำหนดค่าจากด้านหน้าไปกลับและเชื่อมต่อโดยรวมผ่านกลไกการส่งสัญญาณ

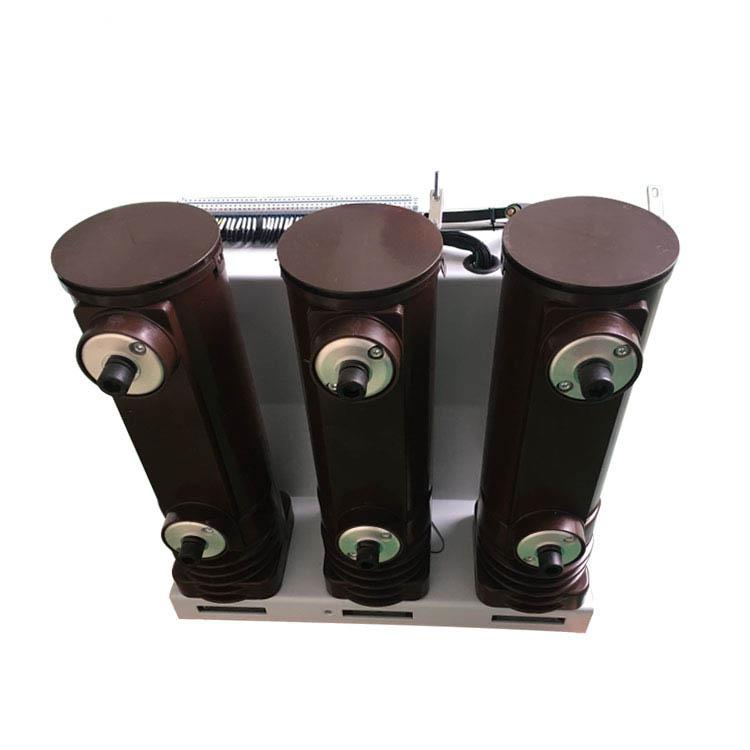

5. กระบอกสูบฉนวนเกิดขึ้นโดยใช้กระบวนการใหม่ APG (แรงดันอัตโนมัติ)

6. กระโปรงและซี่โครงเสริมจะถูกเพิ่มเข้าไปในกระบอกสูบฉนวนซึ่งช่วยเพิ่มระดับฉนวนและความสามารถในการทนต่อกระแสที่มีพลวัต

7. ห้องดับเพลิงสูญญากาศถูกติดตั้งภายในกระบอกสูบฉนวนป้องกันความเสียหายและการปนเปื้อนของพื้นผิวที่เกิดจากวัตถุแปลกปลอมในขณะที่ลดขนาดโดยรวมของเบรกเกอร์

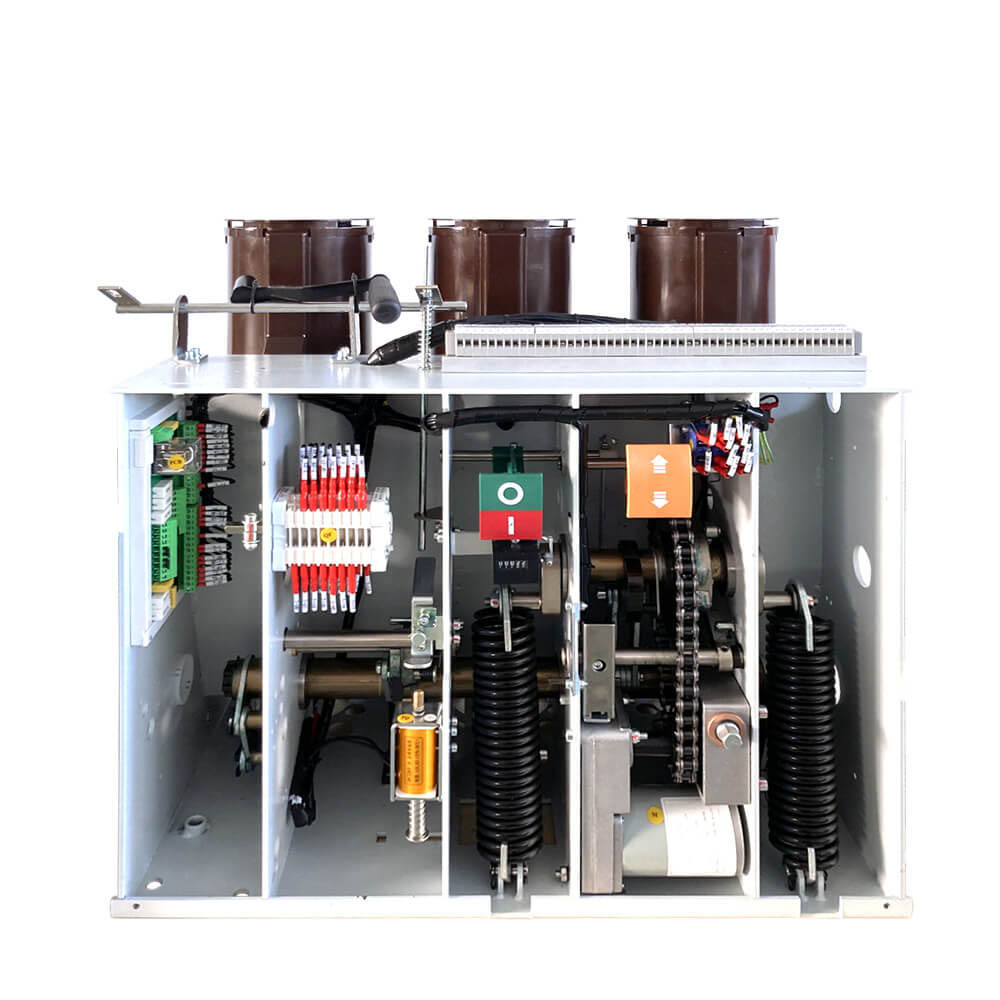

8. กลไกการทำงานใช้การออกแบบพลังงานสปริงที่เก็บไว้ให้ทั้งฟังก์ชั่นการจัดเก็บพลังงานไฟฟ้าและด้วยตนเอง

9. อุปกรณ์บัฟเฟอร์ขั้นสูงและมีเหตุผลทำให้มั่นใจได้ว่าไม่มีการตอบสนองในระหว่างการขาดการเชื่อมต่อลดผลกระทบการขาดการเชื่อมต่อและการสั่นสะเทือน

จำเป็นต้องมีการปรับ 10 ไม่และมีการบำรุงรักษาน้อยที่สุดหรือการดำเนินการบำรุงรักษา

11. อายุการใช้งานเชิงกลสามารถเข้าถึงได้มากถึง 20,000 การดำเนินการ

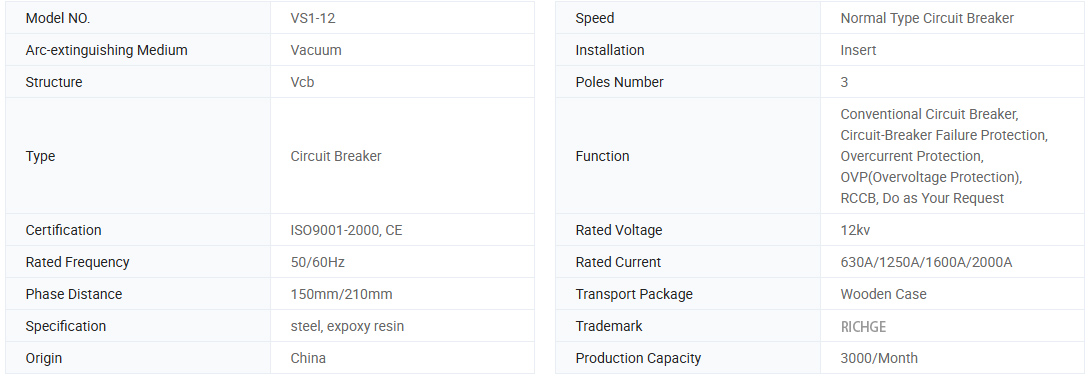

ข้อมูลพื้นฐาน

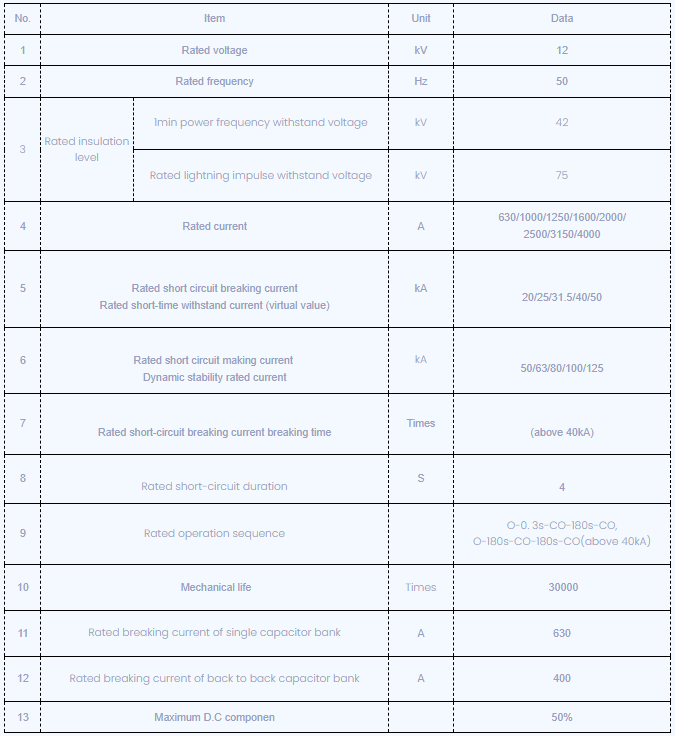

พารามิเตอร์ทางเทคนิค

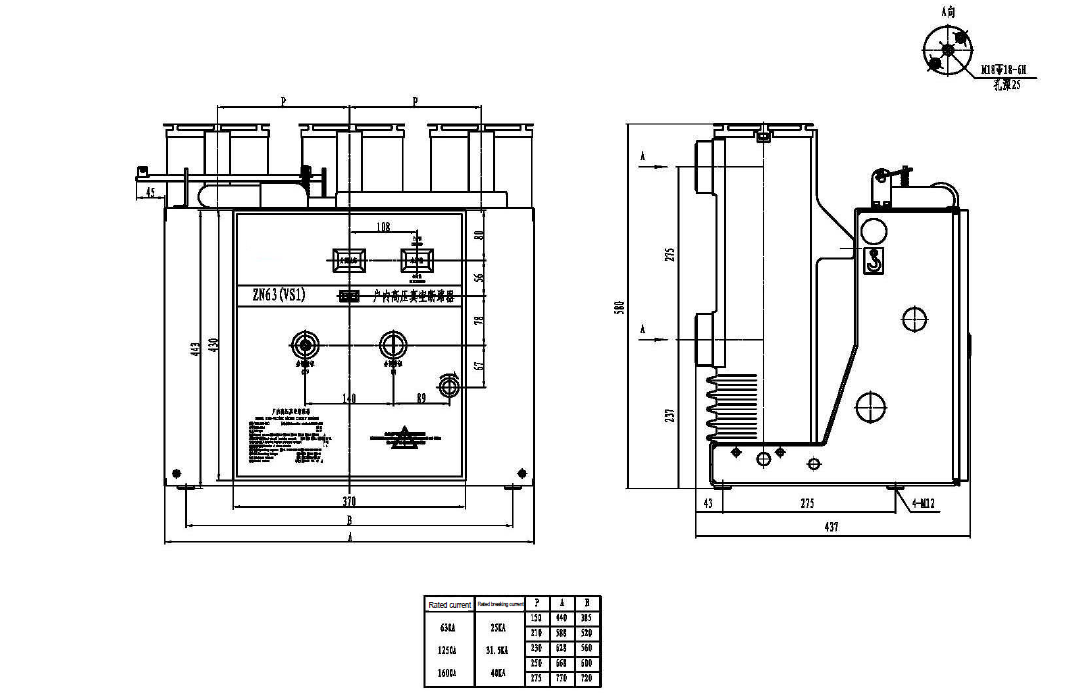

ภาพวาดทางเทคนิค

การใช้เงื่อนไขโดยรอบ:

1. อุณหภูมิแวดล้อม: -10 ℃ -+40 ℃

2. ความชื้นรอบข้าง: ความชื้นเฉลี่ยของวันไม่ควรเกิน 95%; ความชื้นเฉลี่ยของเดือนไม่ควรเกิน 90%

3. ความเข้มของแผ่นดินไหว: ไม่เกิน 8 องศา

4. ความดันไออิ่มตัว: ความดันเฉลี่ยของวันไม่ควรเกิน 2 2kpa ความดันเฉลี่ยของเดือนไม่ควรเกิน 1.8kpa;

5. ความสูงเหนือระดับน้ำทะเล: น้อยกว่า 1,000 เมตร (ไม่รวมถึงข้อกำหนดพิเศษ)

6.1t ควรติดตั้งในสถานที่ที่ไม่มีไฟ, ระเบิด, สิ่งสกปรกอย่างรุนแรง, การกัดกร่อนทางเคมีและการปันส่วน VS1 รุนแรง
