กรองอากาศแบบนิวแมติก AF ซีรี่ส์

กรองอากาศแบบนิวแมติก AF Series | SOLIH เครื่องกรองล่วงหน้าแบบอัดอากาศสำหรับระบบบำบัดอากาศ

ยี่ห้อ: SOLIH โดย Richge Technology | ไส้กรองฟอกอากาศแบบนิวแมติกอุตสาหกรรม

1. ภาพรวมผลิตภัณฑ์

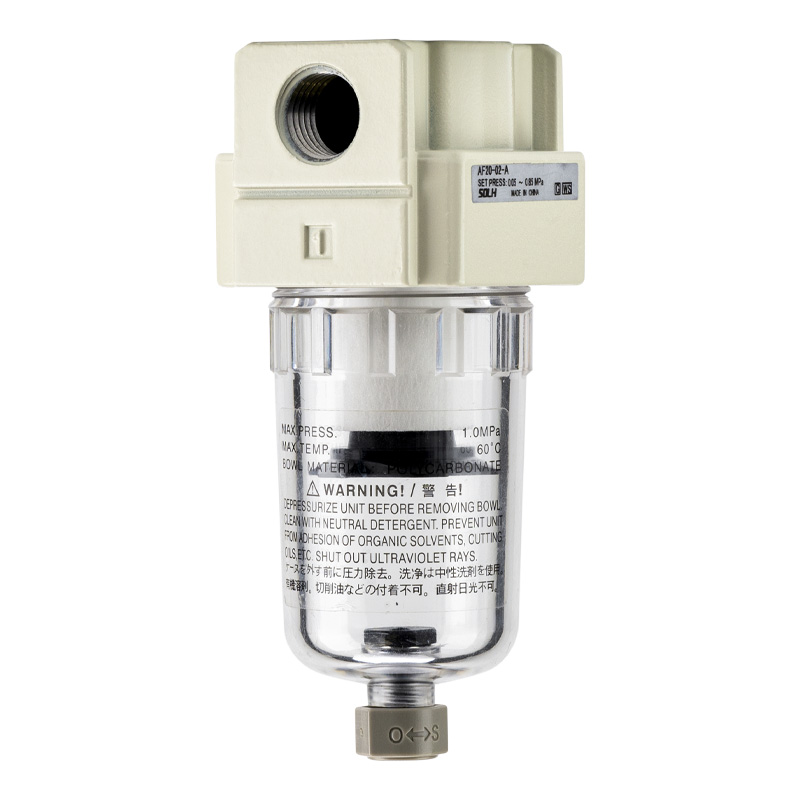

     ไส้กรองอากาศ SOLIH AF Series คือส่วนประกอบกรองล่วงหน้าหลักของระบบบำบัดแหล่งอากาศนิวแมติก. ใช้โครงสร้างการกรองแบบคู่ของการแยกน้ำหมุนวนแบบแรงเหวี่ยงและองค์ประกอบตัวกรองไฟเบอร์ ซึ่งกำจัดน้ำของเหลว ละอองน้ำมัน ฝุ่น สนิม และอนุภาคของแข็งออกจากอากาศอัดได้อย่างมีประสิทธิภาพ ช่วยปกป้องส่วนประกอบนิวแมติกขั้นปลาย เช่น โซลินอยด์วาล์ว กระบอกสูบ และเครื่องมือนิวแมติกส์ จากการปนเปื้อนและการสึกหรอได้อย่างมีประสิทธิภาพ ตัวกรอง AF รองรับการประกอบแบบโมดูลาร์และสามารถใช้ร่วมกับวาล์วควบคุมแรงดัน AR และเครื่องหล่อลื่น AL ได้อย่างสมบูรณ์แบบเพื่อสร้างการผสมผสานการบำบัดอากาศจากแหล่งอากาศ AC แบบสองยูนิตหรือสามยูนิต ซึ่งทำหน้าที่เป็นการรับประกันการทำให้บริสุทธิ์เบื้องต้นสำหรับระบบนิวแมติกทางอุตสาหกรรม

2. ข้อกำหนดรุ่นและขนาดพอร์ตที่สมบูรณ์

3. พารามิเตอร์ทางเทคนิคหลัก

4. กฎและคำจำกัดความการเข้ารหัสโมเดล

  คำจำกัดความของโมเดลมาตรฐาน

     • เอเอฟ2000-02: ตัวกรองลมซีรีส์ AF, ขนาด 2000, พอร์ตเกลียว Rc1/4, ชนิดระบายน้ำแบบแมนนวลมาตรฐาน

     • เอเอฟ4000-04D: ตัวกรองลมซีรีส์ AF, ขนาด 4000, พอร์ตเกลียว Rc1/2, ชนิดระบายน้ำอัตโนมัติ

  คำอธิบายกฎรหัส

     • เอเอฟ: รหัสชุดตัวกรองอากาศ

     • 2000/3000/4000/5000: ขนาดตัวถังและระดับการไหล

     • 02/04: ข้อมูลจำเพาะพอร์ตเธรด

     • ง คำต่อท้าย: ฟังก์ชั่นระบายน้ำอัตโนมัติ (ไม่มีส่วนต่อท้ายสำหรับการระบายน้ำแบบแมนนวลมาตรฐาน)

5. ข้อดีหลักของผลิตภัณฑ์

     • การกรองที่มีประสิทธิภาพแบบคู่: โครงสร้างการหมุนแบบหมุนเหวี่ยงส่วนหน้าจะแยกน้ำของเหลวและสิ่งสกปรกขนาดใหญ่ออกอย่างรวดเร็ว ในขณะที่องค์ประกอบตัวกรองไฟเบอร์ความหนาแน่นสูง 5μm ด้านหลังจะดักจับฝุ่นและอนุภาคละเอียด ทำให้อากาศอัดบริสุทธิ์อย่างล้ำลึกแบบหลายขั้นตอน

     • ตัวเลือกการระบายน้ำแบบคู่: ติดตั้งระบบระบายน้ำแบบแมนนวลมาตรฐานสำหรับอุปกรณ์ที่ไม่ต่อเนื่องแบบธรรมดา ตัวเลือกการระบายน้ำอัตโนมัติ (-D) สำหรับอุปกรณ์การทำงานต่อเนื่อง 24 ชั่วโมง หลีกเลี่ยงการละเลยการบำรุงรักษาด้วยตนเอง

     • การออกแบบการรวมโมดูลาร์: โครงสร้างโมดูลาร์มาตรฐานรองรับการต่อประกบอย่างราบรื่นด้วยตัวควบคุมแรงดัน AR และมิสเตอร์น้ำมัน AL ซึ่งประกอบกลุ่มบำบัดแหล่งอากาศแบบสองยูนิตหรือสามยูนิตได้อย่างอิสระ สะดวกสำหรับการติดตั้งอุปกรณ์และการรวมท่อ

     • การทำงานที่ปลอดภัยและมองเห็นได้: ติดตั้งฝาครอบถ้วยป้องกันเพื่อป้องกันความเสียหายของถ้วยและเศษซากที่บินได้ จอแสดงผลความแตกต่างของแรงดันในตัวสะท้อนสถานะการอุดตันขององค์ประกอบโดยสังหรณ์ใจ โดยเตือนผู้ใช้ให้เปลี่ยนและบำรุงรักษาอย่างทันท่วงที

     • ความสามารถในการปรับตัวและความเสถียรที่กว้าง: การทำงานที่เสถียรภายใต้ช่วงแรงดันกว้าง 0.15~0.9MPa และสภาพแวดล้อมอุณหภูมิ -5~60°C เหมาะสำหรับสภาพโรงงานอุตสาหกรรมที่รุนแรงต่างๆ

6. สถานการณ์การใช้งานทั่วไป

     • การทำให้บริสุทธิ์ไปป์ไลน์หลักของเครื่องอัดอากาศ: การกรองและการทำให้บริสุทธิ์จากแหล่งอากาศแบบรวมศูนย์สำหรับวงจรก๊าซหลักของโรงงานเพื่อปรับปรุงคุณภาพอากาศโดยรวม

     • อุปกรณ์อุตสาหกรรมอัตโนมัติ: รองรับการทำให้เครื่องจักรอัตโนมัติ เครื่องมือกล อุปกรณ์บรรจุภัณฑ์ และอุปกรณ์การผลิตอิเล็กทรอนิกส์ เพื่อรักษาเสถียรภาพการทำงานของระบบนิวแมติก

     • สถานการณ์อุตสาหกรรมที่มีความแม่นยำสูง: การทำให้บริสุทธิ์จากแหล่งกำเนิดอากาศล่วงหน้าสำหรับการฉีดพ่น การเชื่อม เครื่องมือวัดความแม่นยำ และมิเตอร์ เพื่อหลีกเลี่ยงการแทรกแซงสิ่งเจือปนที่ส่งผลต่อความแม่นยำในการประมวลผล

     • การป้องกันชิ้นส่วนนิวเมติก: ใช้เป็นตัวกรองส่วนหน้าสำหรับกระบอกสูบ โซลินอยด์วาล์ว และเครื่องมือนิวแมติก เพื่อลดการสึกหรอของส่วนประกอบและยืดอายุการใช้งาน

7. แนวทางการบำรุงรักษารายวัน

     • การระบายน้ำเป็นประจำ: ระบายน้ำที่สะสมอยู่ในถ้วยกรองเป็นระยะเพื่อให้แน่ใจว่าระดับน้ำอยู่ต่ำกว่าเส้นเตือนและป้องกันไม่ให้น้ำของเหลวไหลไปทางท้ายน้ำ

     • การเปลี่ยนองค์ประกอบทันเวลา: เปลี่ยนไส้กรองไฟเบอร์เมื่อความแตกต่างของความดันอากาศเพิ่มขึ้นอย่างเห็นได้ชัด หรือหลังจากใช้งานปกติเป็นเวลา 6~12 เดือนเพื่อให้มั่นใจถึงประสิทธิภาพการกรอง

     • การติดตั้งมาตรฐาน: ติดตั้งในแนวตั้งอย่างเคร่งครัดตามเครื่องหมายลูกศรการไหลของอากาศบนตัววาล์วเพื่อให้มั่นใจถึงประสิทธิภาพการกรองและการแยกน้ำตามปกติ

สรุปประโยคเดียว

     ตัวกรองอากาศซีรีส์ SOLIH AF ใช้โครงสร้างการกรองแบบแรงเหวี่ยงคู่และการกรองแบบไฟเบอร์ พร้อมด้วยการทำให้บริสุทธิ์ที่มีความแม่นยำสูง 5μm โหมดท่อระบายน้ำแบบคู่ และฟังก์ชันการผสมผสานแบบแยกส่วน ถือเป็นส่วนประกอบการทำให้บริสุทธิ์ส่วนหน้าที่สำคัญที่สุดสำหรับระบบบำบัดแหล่งอากาศแบบนิวแมติกอุตสาหกรรม เพื่อปกป้องอุปกรณ์ลมแบบดาวน์สตรีม
