ตัวควบคุมตัวกรอง AW Series

AW Series เรกูเลเตอร์กรอง | SOLIH เครื่องกรองอากาศและลดแรงดันแบบรวม

ยี่ห้อ: SOLH โดย Richge Technology | เครื่องบำบัดแหล่งอากาศแบบออลอินวัน

1. ภาพรวมผลิตภัณฑ์

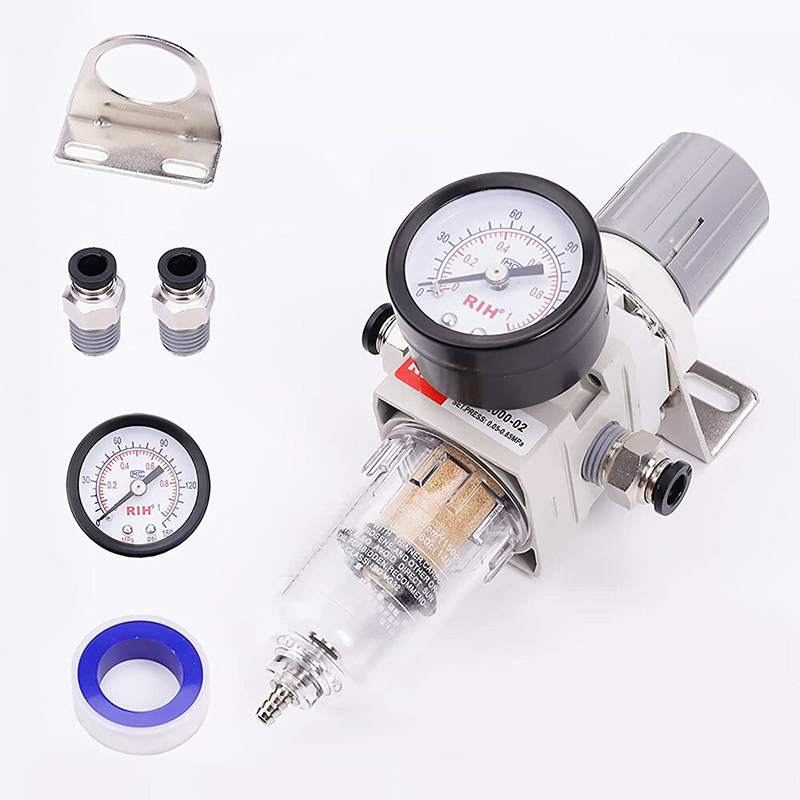

     ตัวควบคุมตัวกรองซีรีส์ SOLIH AW เป็นยูนิตบำบัดแหล่งอากาศแบบครบวงจรที่ผสานรวมฟังก์ชันการกรองอากาศและการควบคุมแรงดัน โดยดำเนินการฟอกอากาศเบื้องต้นและรักษาเสถียรภาพแรงดันทันทีหลังจากเครื่องอัดอากาศ ซึ่งเป็นทางเลือกที่ประหยัดพื้นที่ในการแยกตัวกรอง AF พร้อมชุดตัวควบคุม AR โครงสร้างขนาดกะทัดรัดช่วยลดความยุ่งยากในการติดตั้งภาคสนามและลดพื้นที่ของระบบนิวแมติกโดยรวม

2. ข้อมูลจำเพาะทางเทคนิคทั่วไป

3. รุ่นและช่วงขนาดพอร์ต

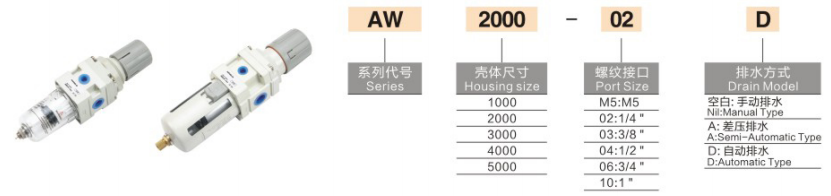

  คำอธิบายรหัสรุ่นและตัวอย่าง

     • AW2000-02: ตัวควบคุมตัวกรอง, series 2000, Rc1/4", ท่อระบายน้ำแบบแมนนวล

     • AW4000-04D: ตัวควบคุมตัวกรอง ซีรีส์ 4000, Rc1/2", ระบบระบายน้ำอัตโนมัติ

     • AW3000‑03G: ตัวควบคุมตัวกรองพร้อมเกจวัดแรงดัน

4. คุณสมบัติโครงสร้างและข้อดี

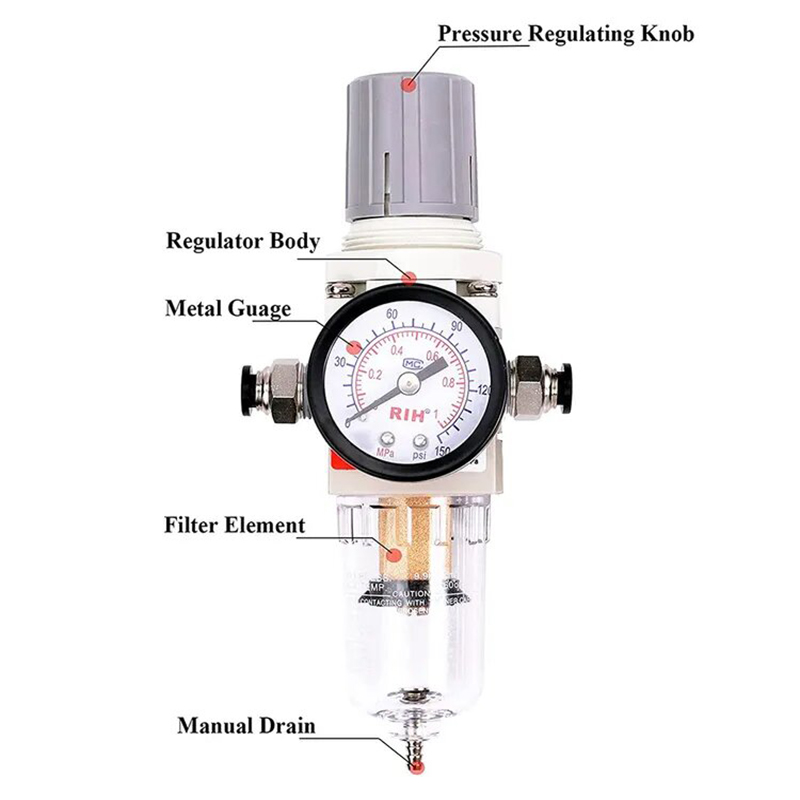

     • การออกแบบชิ้นเดียวในตัว: โถกรองและตัวควบคุมแรงดันถูกรวมเข้าด้วยกันเป็นเครื่องเดียวเพื่อให้ติดตั้งได้ง่ายขึ้นและมีจุดเชื่อมต่อน้อยลง

     • การแยกน้ำแบบไซโคลน: การหมุนวนแบบแรงเหวี่ยงจะขจัดน้ำของเหลวก่อนที่อากาศจะไหลผ่านตลับกรอง ช่วยยืดอายุการใช้งานของไส้กรองได้อย่างมีประสิทธิภาพ

     • ปุ่มดึงเพื่อปรับและปุ่มกดเพื่อล็อค: ดึงปุ่มขึ้นเพื่อปรับแรงกด; กดลงไปที่ตำแหน่งล็อค ป้องกันการเปลี่ยนแปลงแรงดันโดยไม่ได้ตั้งใจที่เกิดจากการสั่นสะเทือนหรือการสัมผัสโดยไม่ตั้งใจ

     • พอร์ตเกจวัดความดันในตัว: ช่องต่อติดตั้งโดยตรงสำหรับเกจวัดแรงดันโดยไม่ต้องใช้อะแดปเตอร์เพิ่มเติม

     • ชาม PC ใสพร้อมฝาครอบป้องกัน: การสังเกตระดับน้ำภายในโถกรองด้วยภาพแบบเรียลไทม์

     • ความเข้ากันได้ของการประกบแบบโมดูลาร์: สามารถประกอบโดยตรงกับสารหล่อลื่นซีรีส์ AL เพื่อสร้างคอมโบสามยูนิต FRL ซีรีส์ AC ที่สมบูรณ์

5. สถานการณ์การใช้งานทั่วไป

     • การฟอกอากาศขั้นต้นและการรักษาเสถียรภาพแรงดันสำหรับอุปกรณ์อัตโนมัติ เครื่องมือกล และสายการผลิต

     • การบำบัดแหล่งอากาศส่วนหน้าสำหรับอุปกรณ์พ่น เครื่องมือนิวแมติก โซลินอยด์วาล์ว และกระบอกสูบ

     • การควบคุมแรงดันแบบรวมศูนย์และการทำให้บริสุทธิ์สำหรับท่อหลักในโรงงานและช่องจ่ายลมของเครื่องอัดอากาศ

6. แนวทางการบำรุงรักษา

     • ระบายคอนเดนเสทอย่างสม่ำเสมอ รักษาระดับน้ำให้ต่ำกว่าเส้นเตือน

     • เปลี่ยนไส้กรองเมื่อแรงดันลดลงเพิ่มขึ้นอย่างเห็นได้ชัด หรือหลังจาก 6-12 เดือนของการทำงานปกติ

     • ติดตั้งในแนวตั้ง จัดตำแหน่งลูกศรไหลเวียนของร่างกายให้ตรงกับทิศทางการไหลของอากาศจริง

7. การรวมวงจรอากาศที่แนะนำ

     • วงจรหล่อลื่นมาตรฐาน: ตัวปรับตัวกรอง AW → ตัวหล่อลื่น AL → ตัวกระตุ้นแบบนิวแมติก

     • วงจรทำความสะอาดแบบไร้น้ำมัน: ตัวควบคุมตัวกรอง AW (ไม่มีสารหล่อลื่น AL) → แอคชูเอเตอร์แบบนิวแมติก
