AF800 / AF900 ซีรี่ส์ ไส้กรองอากาศไหลสูงความจุขนาดใหญ่

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

ภาพรวมผลิตภัณฑ์

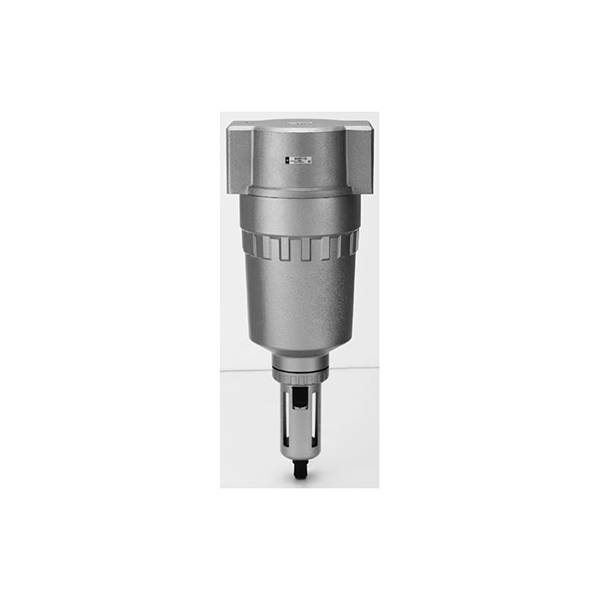

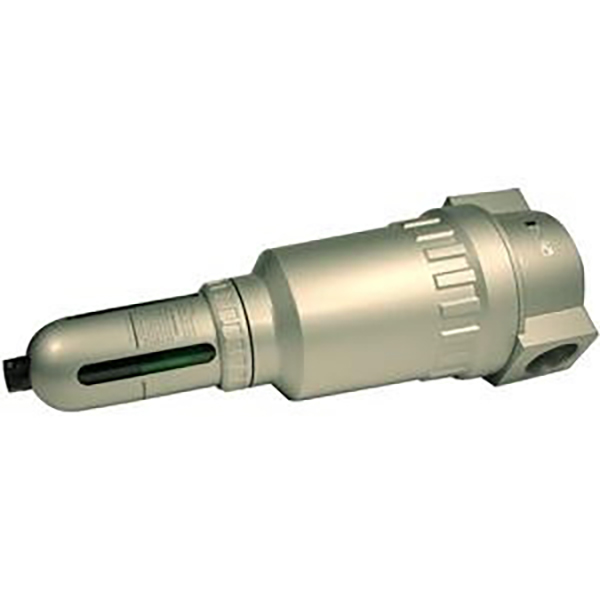

     SOLH AF800 และ AF900 เป็นตัวกรองอากาศไปป์ไลน์หลักความจุสูงขนาดใหญ่ทางอุตสาหกรรม โดยมีขนาดและประสิทธิภาพที่สามารถเปลี่ยนได้อย่างสมบูรณ์กับ AF800/AF900 ดั้งเดิมของ SMC ออกแบบมาสำหรับแหล่งอากาศหลักของเครื่องอัดอากาศ การจ่ายอากาศจากส่วนกลางของสายการผลิตทั้งหมด และระบบนิวแมติกการไหลสูงแบบเกาะหลายวาล์ว แตกต่างจากหน่วยบริการอากาศแบบแยกส่วนขนาดเล็ก AF200/300/400 ตรงที่มีช่องการไหลขนาดใหญ่ อัตราการไหลของการบำบัดสูงเป็นพิเศษ และโถเก็บน้ำที่มีความจุขนาดใหญ่

     โดยแยกน้ำที่ควบแน่น สนิม และฝุ่นที่เจือปนอยู่ภายในอากาศอัดด้วยการหมุนเหวี่ยง ปกป้องวาล์วโซลินอยด์ปลายน้ำ กระบอกสูบ ตัวขับสุญญากาศ และแอคชูเอเตอร์แบบนิวแมติกขนาดใหญ่ ช่วยลดอัตราความล้มเหลวของสายนิวแมติกทั้งหมดได้อย่างมาก

ข้อมูลจำเพาะที่สมบูรณ์สองประการ:

   1.  AF800: การไหลขนาดใหญ่ปานกลาง พอร์ต G1¼ / G1½ (1.25 / 1.5 นิ้ว)

   2. AF900: ตัวกรองไปป์ไลน์หลักขนาดใหญ่พิเศษ พอร์ต G2 (2 นิ้ว)

     อุปกรณ์เสริมต่างๆ: ท่อระบายน้ำแบบแมนนวล / ท่อระบายน้ำอัตโนมัติแบบลอย, องค์ประกอบตัวกรองหลายเกรด, โถ PC โปร่งใส / โถโลหะป้องกันการระเบิด เข้ากันได้อย่างกว้างขวางกับกลุ่มเครื่องมือกล สายการผลิตแบตเตอรี่ลิเธียม โรงพ่นสี และอุปกรณ์เคมีครบวงจรที่มีความต้องการแหล่งอากาศกำลังสูง

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   รูปแบบรหัสคำสั่งซื้อแบบเต็ม: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: รหัสซีรีส์สำหรับตัวกรองอากาศไหลสูงความจุสูง

    2. F12 / F16 / F20: ขนาดเธรดพอร์ต

     --F12 = G1¼ (1.25")

     -- F16 = G1½ (1.5")

     --F20 = G2 (2")

   3. คำต่อท้ายกลาง: ประเภทท่อระบายน้ำ

     -- ว่างเปล่า: ท่อระบายน้ำแบบมาตรฐาน

     -- AD47: NC ปกติปิดท่อระบายน้ำอัตโนมัติ (สำหรับชาม PC ไม่มีการรั่วไหลของอากาศหลังจากปิดอุปกรณ์)

     -- AD48-6: ไม่มีท่อระบายน้ำอัตโนมัติแบบเปิดตามปกติ (สำหรับชามโลหะไนลอน, การระบายน้ำอัตโนมัติอย่างต่อเนื่อง)

   4. คำต่อท้าย: ตัวเลือกวัสดุโถน้ำ

     - ว่างเปล่า: ชาม PC โปร่งใสมาตรฐาน + ฝาครอบป้องกันการชนกันของโลหะ

     -- M: ชามโลหะกันสนิมพร้อมหน้าต่างสังเกตระดับของเหลว (สำหรับสภาพแวดล้อมที่มีฝุ่น มันเยิ้ม กลางแจ้ง)

     -- MG: โถโลหะพร้อมเกจวัดระดับของเหลวในตัว สำหรับการสังเกตปริมาณน้ำจากระยะไกล

   5. ความแม่นยำขององค์ประกอบตัวกรองปรับแต่งได้:

     -- มาตรฐาน 5μm; ตัวเลือกความแม่นยำสูง2μm, ตัวกรองหยาบ 10/20/40/70/100μm

ตารางข้อกำหนดทางเทคนิคหลักสากล

โครงสร้างภายในและหลักการทำงานของการกรอง

  1. ขั้นที่ 1: โครงสร้างคู่มือการแยกน้ำแบบแรงเหวี่ยง

     -- กระแสลมหมุนด้วยความเร็วสูงตามทิศทางสัมผัสกัน แรงเหวี่ยงเหวี่ยงจะพ่นน้ำที่ควบแน่นเป็นของเหลว หยดน้ำมัน และอนุภาคสนิมขนาดใหญ่ไปที่ผนังด้านในของโถซึ่งจะตกลงไปที่ด้านล่างด้วยแรงโน้มถ่วง สารมลพิษที่เป็นของเหลวมากกว่า 95% ได้รับการแยกออกจากกันล่วงหน้าเพื่อลดภาระของไส้กรองและขยายรอบการเปลี่ยน

  2. ขั้นตอนที่ 2: องค์ประกอบตัวกรองไฟเบอร์หลายชั้น

     -- อากาศอัดหลังจากการคายน้ำแบบแรงเหวี่ยงจะผ่านตลับกรองไฟเบอร์หลายชั้นเพื่อดักจับฝุ่นแข็งเล็กๆ และอนุภาคละอองลอยน้ำมันละเอียด รุ่นความแม่นยำสูง 2μm ให้แหล่งอากาศที่สะอาดเป็นพิเศษสำหรับวาล์วสัดส่วนและวงจรสุญญากาศที่มีความแม่นยำ

  3. ฉากกั้นน้ำกระเซ็น Baffle ในตัวเหนือชาม

     --  แยกน้ำที่ตกตะกอนไว้ที่ด้านล่างเพื่อหลีกเลี่ยงไม่ให้น้ำของเหลวไหลเข้าสู่ท่ออากาศสะอาด

  4. โถใส่น้ำแบบถอดได้ + ชุดประกอบท่อระบายน้ำ

     วาล์วระบายน้ำรวมอยู่ที่ด้านล่างพร้อมระบบระบายน้ำสองแบบ:

     -- การระบายน้ำแบบแมนนวล: กดปุ่มด้านล่างเพื่อระบายน้ำที่สะสมออกด้วยตนเอง

     -- ท่อระบายน้ำอัตโนมัติแบบลอยตัว: ลอยขึ้นเมื่อน้ำถึงเกณฑ์เพื่อเปิดการระบายน้ำโดยอัตโนมัติ การทำงานแบบอัตโนมัติสำหรับสายการผลิตต่อเนื่อง

   5. ตัวหลักอลูมิเนียมอัลลอยด์ฮาร์ดอะโนไดซ์

     -- ช่องไหลผ่านตรงขนาดใหญ่ที่มีความต้านทานการไหลของอากาศต่ำเป็นพิเศษ การจ่ายอากาศที่เสถียรโดยไม่มีแรงดันตกคร่อมอย่างเห็นได้ชัด

     - โหลดไหลขนาดใหญ่ การรักษาพื้นผิวป้องกันน้ำมันและป้องกันการกัดกร่อน

อุปกรณ์เสริมเสริมและคู่มือการเลือกวัสดุ

   1. ตัวเลือกชามน้ำสามแบบ

   1.1 ชาม PC โปร่งใสมาตรฐาน (ค่าเริ่มต้นจากโรงงาน)

     -- ข้อได้เปรียบ: การสังเกตระดับน้ำด้วยภาพแบบเรียลไทม์ พร้อมเปลือกโลหะป้องกันการชนกัน เพื่อป้องกันการแตกหักจากเศษเหล็กในโรงงาน เหมาะสำหรับสายการผลิตอัตโนมัติธรรมดาในร่มที่แห้ง

   1.2 ชามป้องกันโลหะไนลอน (ต่อท้าย M)

     -- ข้อได้เปรียบ: ทนทานต่อแรงกระแทกสูง น้ำมันตัด และทนต่อสภาพอากาศ UV ไม่เสี่ยงต่อการแตกร้าว เหมาะอย่างยิ่งสำหรับการพ่นสีมันที่เต็มไปด้วยฝุ่นและเครื่องมือกลที่มีอุณหภูมิสูงในสภาพการทำงานที่สมบุกสมบัน

   1.3 โถโลหะมีเกจวัดระดับของเหลว (ต่อท้าย MG)

     -- ช่องสังเกตภายนอกบนตัวเครื่องที่เป็นโลหะ ปริมาณน้ำที่อ่านได้สำหรับสภาพแวดล้อมป้องกันการระเบิดแบบปิดที่มีฉนวนป้องกันแสง เหมาะสำหรับการประชุมเชิงปฏิบัติการที่ใช้สารเคมีและป้องกันการระเบิด

   2. ตารางเปรียบเทียบแบบจำลองการเดรนอัตโนมัติสองแบบ

  3. คู่มือการเลือกความแม่นยำขององค์ประกอบตัวกรอง

     -- ตัวกรองมาตรฐาน 5μm: เป็นสากลสำหรับเครื่องมือกล กระบอกสูบ และโซลินอยด์วาล์วส่วนใหญ่ ประสิทธิภาพด้านต้นทุนที่ดีที่สุด

     -- ตัวกรองความแม่นยำสูง 2μm: เครื่องดูดสูญญากาศ, ตัวควบคุมสัดส่วนที่มีความแม่นยำ, วงจรอากาศสะอาดสำหรับสายการผลิตอุปกรณ์อิเล็กทรอนิกส์ 3C

     -- ตัวกรองหยาบ 10~100μm: ตัวกรองขั้นต้นที่ช่องจ่ายลมของเครื่องอัดอากาศเพื่อปกป้องส่วนประกอบแหล่งอากาศที่มีความแม่นยำสูงปลายน้ำ

ข้อได้เปรียบทางการแข่งขันของผลิตภัณฑ์หลัก

   1. ความต้านทานการไหลต่ำพิเศษเจาะขนาดใหญ่

     -- ตัววาล์วแบบตรงขนาด 1.25/1.5/2 นิ้วที่มีหน้าตัดการไหลใหญ่กว่าซีรีย์ AF ขนาดเล็กมาก การลดทอนแรงดันน้อยที่สุดระหว่างการทำงานแบบซิงโครนัสของเกาะหลายสูบและหลายวาล์ว ให้แรงขับเอาท์พุตที่เสถียรสำหรับอุปกรณ์ทั้งหมด

   2. ห้องเก็บน้ำความจุขนาดใหญ่

     -- โถขนาดใหญ่ 45 ซม. ช่วยลดความถี่ในการระบายน้ำบ่อยครั้ง เหมาะสำหรับการกรองแบบรวมศูนย์ที่ท่อหลักของเครื่องอัดอากาศ

  3. คุ้มครองเต็มรูปแบบสำหรับสภาพการทำงานที่รุนแรง

     -- ชามกันระเบิด PC / โลหะแบบใสให้เลือกฟรี เหมาะสำหรับสภาพแวดล้อมในร่ม กลางแจ้ง การพ่นสีที่เต็มไปด้วยฝุ่นและสารเคมีที่ป้องกันการระเบิด

  4. จับคู่โซลูชันแหล่งอากาศทั้งสายที่สมบูรณ์

     -- สามารถใช้ร่วมกับตัวควบคุมความดันการไหลขนาดใหญ่ AR800/AR900 และเครื่องหล่อลื่นละอองน้ำมัน AL800/AL900 เพื่อสร้างชุดบริการอากาศความจุขนาดใหญ่ AFC สองหน่วย / AC สามหน่วย ซึ่งเป็นหน่วยประมวลผลแหล่งอากาศหลักที่สมบูรณ์

  5. สามารถใช้แทนกันได้กับแบรนด์นำเข้า

     -- ขนาดการติดตั้ง ข้อกำหนดเกลียว และขนาดองค์ประกอบตัวกรองที่สอดคล้องกับแบรนด์กระแสหลักระดับสากล ทดแทนโดยตรงสำหรับการปรับปรุงท่อหลักของเครื่องอัดอากาศโดยไม่ต้องดัดแปลงท่อหรือวงเล็บ

  6. การบำรุงรักษาต่ำและอายุการใช้งานยาวนาน

     -- การแยกล่วงหน้าแบบแรงเหวี่ยงจะทำให้ความเร็วการปนเปื้อนขององค์ประกอบตัวกรองช้าลง ตลับกรองสามารถถอดประกอบ ทำความสะอาด และนำกลับมาใช้ใหม่ได้ เพื่อลดต้นทุนการเปลี่ยนวัสดุสิ้นเปลือง

โซลูชันการจับคู่แหล่งอากาศมาตรฐานที่สมบูรณ์

  1. แนวทางที่ 1: ชุดประกอบ 3 หน่วยสำหรับสายการผลิตสำหรับงานหนัก

     -- ช่องจ่ายลมออก → ตัวกรอง AF900-F20 + ตัวปรับลม AR900 + ตัวหล่อลื่น AL900 (ชุดสามชิ้น AC900) → สาขาไปป์ไลน์หลักไนลอน PA → เกาะวาล์ว 4V, กระบอกสูบโต๊ะหมุน MSQ, คอนโซลควบคุมเท้า 4F ที่แต่ละสถานี

  2. โซลูชันที่ 2: ชุดประกอบสองยูนิตไร้น้ำมันสำหรับแบตเตอรี่ลิเธียมที่ป้องกันการระเบิดและการพ่นสี

     -- ไปป์ไลน์หลักของเครื่องอัดอากาศ → ตัวกรองชามโลหะ AF800-F16 + ตัวควบคุม AR800 (AFC800 สองยูนิต ถอดน้ำมันหล่อลื่นออก) → วาล์วโซลินอยด์ป้องกันการระเบิด 50-VFE/50-VPE + สถานีจับตัวดีดสุญญากาศ ZU

  3. โซลูชันที่ 3: การจ่ายอากาศแบบรวมศูนย์สำหรับคลัสเตอร์เครื่องมือกลขนาดเล็ก

     -- ตัวกรองการไหลสูง AF800-F12 (G1¼) → ไปป์ไลน์หลัก PU/PA แบบหลายทางที่จัดหาเครื่องมือกลหลายตัวพร้อมฟุตวาล์ว 3F, กระบอกสูบมาตรฐาน SC และปืนเป่าลม C110

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

     -- กลุ่มเครื่องมือกล CNC ขนาดใหญ่ อุปกรณ์ปั๊มขึ้นรูปและตอกย้ำแหล่งอากาศหลัก

     - การเคลือบแบตเตอรี่ลิเธียม, สายการผลิตอัตโนมัติที่ป้องกันการระเบิดของการประกอบเซลล์

     - เวิร์คช็อปการพ่นสีรถยนต์ หมึก และฝุ่นป้องกันการระเบิด

     -- สายการบรรจุภัณฑ์ขนาดใหญ่ โลจิสติกส์คัดแยกการจ่ายอากาศจากส่วนกลางหลายสถานี

     - วาล์วท่อส่งสารเคมีควบคุมอัตโนมัติ น้ำมันและก๊าซที่รองรับอุปกรณ์นิวแมติกส์ที่สมบูรณ์

     -- ตัวกรองล่วงหน้าหลักที่ทางเข้าโฮสต์ของห้องอัดอากาศ เพื่อปกป้องส่วนประกอบแหล่งอากาศที่มีความแม่นยำสูงปลายน้ำ

หมายเหตุข้อกำหนดการเลือกและการใช้งาน

  1. กฎการเลือกการไหล

     -- หากปริมาณการใช้อากาศรวมของกระบอกสูบและเกาะวาล์วบนท่อเดี่ยวเกิน 6,000 ลิตร/นาที ต้องเลือก AF800 มากกว่า 12,000 ลิตร/นาที เลือก AF900 AF200/300 ขนาดเล็กไม่สามารถทนต่อการไหลสูงได้ ทำให้เกิดแรงดันตกอย่างรุนแรงและแรงขับของกระบอกสูบไม่เพียงพอ

  2. การเลือกชามเส้นสีแดง

     - ห้ามทาสี สภาพแวดล้อมที่มีน้ำมันตัด น้ำมันกลางแจ้ง และพื้นที่ป้องกันการระเบิดโดยใช้ชามใส PC มาตรฐาน ต้องเปลี่ยนไปใช้เวอร์ชันโลหะ M/MG เพื่อหลีกเลี่ยงอันตรายด้านความปลอดภัยที่เกิดจากการแตกร้าวและน้ำรั่วหลังจากการกระแทก

  3. กฎบังคับสำหรับวงจรสุญญากาศ

     -- สายการผลิตแบบจับสุญญากาศใช้เฉพาะชุดประกอบ AFC แบบสองหน่วยเท่านั้น (ไม่มีตัวหล่อลื่น) เครื่องหล่อลื่นละอองน้ำมัน AL ไม่สามารถเชื่อมต่อแบบอนุกรมได้ เพื่อป้องกันไม่ให้หัวฉีดน้ำมันหล่อลื่นอุดตันของตัวดีดสุญญากาศ ZU/ZB

  4. มาตรฐานทิศทางการติดตั้ง

     - ลูกศรการไหลของอากาศเข้า / ออกพิมพ์ที่ด้านบนของตัววาล์วให้ติดตั้งอย่างเคร่งครัดตามทิศทางทางเข้าอากาศของลูกศร โถใส่น้ำต้องคว่ำลงในแนวตั้งเพื่อให้แน่ใจว่ามีการตกตะกอนและกักเก็บน้ำที่ควบแน่นตามปกติ

  5. ข้อกำหนดของรอบการบำรุงรักษา

     -- โถ PC: ตรวจสอบน้ำที่สะสมทุกวัน แบบจำลองท่อระบายน้ำอัตโนมัติตรวจสอบการติดขัดของลูกลอยทุกสัปดาห์

     -- ไส้กรองมาตรฐาน 5μm: ทำความสะอาดทุกๆ 30 วัน เปลี่ยนทุกๆ 15 วันภายใต้สภาวะฝุ่นหนา

     -- องค์ประกอบตัวกรองความแม่นยำสูง 2μm: เปลี่ยนทุกๆ 15 วัน

     -- ก่อนการบำรุงรักษา: ปิดวาล์วปิด HSV หลักแบบแมนนวลด้านหน้า และระบายแรงดันท่อที่ตกค้างก่อนถอดโถและตลับกรองออก

สรุปประโยคเดียว

     ตัวกรองอากาศไปป์ไลน์หลักความจุขนาดใหญ่ SOLH AF800/AF900 ใช้โครงสร้างการแยกล่วงหน้าแบบแรงเหวี่ยงด้วยอัตราการไหลสูงเป็นพิเศษ 12,000~20,000 ลิตร/นาที ตัวเลือกท่อระบายน้ำลอยอัตโนมัติและโถใส่น้ำโปร่งใส/โลหะป้องกันการระเบิด จับคู่ AR/AL800/900 เพื่อสร้างหน่วยบริการอากาศเจาะขนาดใหญ่ที่สมบูรณ์ เป็นอุปกรณ์แยกความชื้นและสิ่งเจือปนหลักสำหรับสายหลักเครื่องอัดอากาศ แบตเตอรี่ลิเธียม ภาพวาด และระบบจ่ายอากาศส่วนกลางของเครื่องมือกลหนัก
