ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

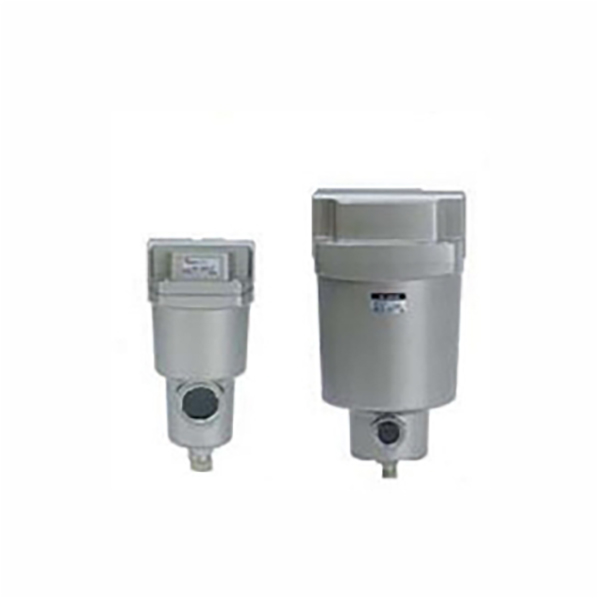

AFF และ AM ประกอบขึ้นเป็นส่วนประกอบหลักในการฟอกอากาศแบบรวม AFF ทำหน้าที่เป็นตัวกรองหยาบหลักเพื่อขจัดสิ่งเจือปนที่เป็นของแข็งและหยดน้ำที่ควบแน่น ในขณะที่ AM เป็นตัวแยกละอองน้ำมันที่มีความแม่นยำสำหรับการกำจัดละอองน้ำมันขนาดเล็ก ปรับปรุงความสะอาดของอากาศอัด และปกป้องแอคชูเอเตอร์นิวแมติกดาวน์สตรีมอย่างเต็มที่
1. ตัวกรองหยาบสายหลัก AFF ซีรี่ส์
-- ความแม่นยำในการกรอง: 1μm, อัตราการดักจับอนุภาค 99% (อัปเกรดจากเกรด 3μm แบบเก่า)
-- ฟังก์ชั่นหลัก: ขจัดฝุ่นขนาดใหญ่ เศษสนิม และน้ำควบแน่นจำนวนมาก ประสิทธิภาพการแยกน้ำ 99% เป็นการกรองหลักด้านหน้า
-- มาตรฐานความสะอาด: ISO8573-1:2010 [4:7:4]
2. AM Series Oil Mist Separator (กรองละเอียด)
-- ความแม่นยำในการกรอง: 0.1μm, อัตราการดักจับละอองน้ำมันขนาดเล็ก 99% (อัปเกรดจากเกรด 0.3μm แบบเก่า)
-- ฟังก์ชั่นหลัก: แยกละอองน้ำมันได้อย่างสมบูรณ์ ความเข้มข้นของน้ำมันตกค้างที่ทางออก ≤1 มก./ลบ.ม. (0.8ppm) สอดคล้องกับข้อกำหนดกระบวนการหล่อลื่นแบบไร้น้ำมันโดยสมบูรณ์
-- มาตรฐานความสะอาด: ISO8573-1:2010 [2:7:3]
3. ข้อดีทั่วไปที่ใช้ร่วมกัน
-- แรงดันตกต่ำเป็นพิเศษ ≤5kPa ประหยัดพลังงาน ความสามารถในการไหลเพิ่มขึ้น 20% เมื่อเทียบกับรุ่นทั่วไป
--โถเก็บของเหลวสแตนเลส น้ำหนักเบา น้ำหนักลดสูงสุดถึง 52%
-- การแจ้งเตือนการบำรุงรักษาด้วยภาพ: ตัวบ่งชี้การอุดตันในตัวมาตรฐานพร้อมวงแหวนสีแดงเพื่อตัดสินระยะเวลาในการเปลี่ยนตัวกรอง ฝาปิดท้ายตัวกรองรหัสสีเพื่อการระบุรุ่นอย่างรวดเร็ว
-- การออกแบบน้ำตกแบบโมดูลาร์ สามารถเชื่อมต่อแบบอนุกรมกับตัวกรองละเอียดพิเศษ AMD / AMH เพื่อตอบสนองความต้องการอากาศสะอาดพิเศษหลายเกรด
1. รุ่นตัวอย่าง: AFF40-04 ; AM50-10D
|
ส่วนรหัส |
คำอธิบายคำจำกัดความ |
| เอเอฟเอฟ/เช้า |
ตัวระบุซีรี่ส์ / AFF = ตัวกรองหยาบสายหลัก / AM = เครื่องแยกละอองน้ำมันแบบละเอียด |
| 20/30/40/50/60/70D/80D/90D |
รหัสขนาดเฟรมซึ่งสอดคล้องกับอัตราการไหลสูงสุดที่กำหนด |
| 02 / 04 / 06 / 10 /14 |
ขนาดเธรดพอร์ต 02=1/4", 04=1/2", 06=3/4", 10=1", 14=1.5". ตัวเลือกเกลียว: Rc / G / NPT |
| -D |
ส่วนต่อท้ายเสริม D = ท่อระบายน้ำอัตโนมัติเปิดตามปกติ (ระบายน้ำโดยไม่มีแรงดันอากาศ) |
2. ตัวอย่างการสั่งซื้อมาตรฐาน
-- ตัวกรองหยาบ AFF, พอร์ต 1/2", เดรนอัตโนมัติ: AFF40-04D
-- เครื่องแยกละอองน้ำมัน AM, พอร์ต 1", เดรนอัตโนมัติ: AM50-10D
-- อัตราการไหลสูง 7000 ลิตร/นาที, พอร์ต 1.5": AM70D-14
1. พารามิเตอร์ทั่วไปทั่วไป
-- สื่อที่ใช้บังคับ: อากาศอัด (ต้องมีตัวกรองล่วงหน้า ≥40μm ต้นน้ำ)
- ช่วงแรงดันใช้งาน: 0.1~1.0 MPa; แรงดันป้องกันการระเบิด 1.5 MPa
-- อุณหภูมิแวดล้อมในการทำงาน: -5 ~ 60 ℃ (ไม่มีการก่อตัวของน้ำแข็งภายในชาม)
-- การกำหนดค่าท่อระบายน้ำ: การระบายน้ำแบบแมนนวลตามมาตรฐาน; ท่อระบายน้ำอัตโนมัติเป็นตัวเลือกผ่านส่วนต่อท้าย -D
2.ตารางพารามิเตอร์การไหลและขนาดแบบเต็มซีรี่ส์
|
รหัสรุ่น |
การไหลสูงสุด (ลิตร/นาที) |
ขนาดเธรดพอร์ต |
น้ำหนักสุทธิ (กก.) |
ปริมาณการเก็บของเหลว (cm³) |
|
20 |
300 |
1/8", 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4", 3/8" |
0.39 |
25 |
|
40 |
1500 |
1/4", 3/8", 1/2" |
0.79 |
45 |
|
50 |
2200 |
3/4", 1" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| 70D |
7000 |
1", 1.5" |
3.4 |
— |
| 80D |
11000 |
1.5" |
4.7 |
— |
| 90D |
14500 |
1.5", 2" |
5.0 |
— |
1. โครงการจับคู่เกรดการกรอง
-- วงจรนิวแมติกส์ทั่วไปทั่วไป: AFF (ตัวกรองหยาบ 1μm) → ตัวปรับแรงดัน → ตัวหล่อลื่น
-- อุปกรณ์อัตโนมัติที่มีความแม่นยำไร้น้ำมัน: AFF → AM (เครื่องแยกละอองน้ำมัน0.1μm) → อุปกรณ์ปลายทาง
-- กระบวนการเซมิคอนดักเตอร์ / ออปติคอลที่มีความสะอาดสูงเป็นพิเศษ: AFF → AM → AMD (ตัวกรองละเอียดพิเศษ0.01μm)
2. การคำนวณอัตรากำไรขั้นต้น
-- เลือกรุ่นที่มีอัตราการไหลสูงสุด 1.2~1.5 เท่าของปริมาณการใช้อากาศสูงสุดของระบบทั้งหมด การไหลมากเกินไปจะลดประสิทธิภาพการกรองลงอย่างมากและเพิ่มการสูญเสียแรงดัน
3. การเลือกโหมดการระบายน้ำ
-- การผลิตต่อเนื่องแบบอัตโนมัติตลอด 24 ชั่วโมง ให้ผลผลิตคอนเดนเสทสูง: เลือกเวอร์ชัน -D เดรนอัตโนมัติ
-- อุปกรณ์ความถี่ต่ำไม่ต่อเนื่อง: ประเภทท่อระบายน้ำแบบแมนนวลมาตรฐานเพียงพอ
4. หลักการจับคู่พอร์ต
- ขนาดพอร์ตตัวกรองที่สอดคล้องกับเส้นผ่านศูนย์กลางท่อหลัก หลีกเลี่ยงการลด/เพิ่มเส้นผ่านศูนย์กลางเพื่อป้องกันแรงดันตกมากเกินไป
-- ระบบอัตโนมัติทางอุตสาหกรรมทั่วไป: เครื่องมือกล CNC, กระบอกลม, โซลินอยด์วาล์วส่วนหน้า การกำจัดน้ำและน้ำมัน
-- การผลิตอาหารและยา: แหล่งอากาศสะอาดที่ปราศจากน้ำมันเพื่อหลีกเลี่ยงการปนเปื้อนของผลิตภัณฑ์
-- เวิร์คช็อปด้านอิเล็กทรอนิกส์และการเคลือบ 3C: กำจัดละอองน้ำมันเพื่อป้องกันข้อบกพร่องในการเคลือบพื้นผิวและมลพิษของส่วนประกอบที่มีความแม่นยำ
-- ระบบหลังการบำบัดด้วยเครื่องอัดอากาศ: เรียงซ้อนด้วยเครื่องทำลมแห้งแบบแช่เย็น/แบบดูดซับ เพื่อยกระดับความบริสุทธิ์ของอากาศโดยรวม
|
รายการเปรียบเทียบ |
ฟิลเตอร์หยาบสายหลัก AFF |
AM Oil Mist Separator แผ่นกรองละเอียด |
| ความแม่นยำในการกรอง |
1μm ขจัดหยดน้ำและอนุภาคของแข็งขนาดใหญ่ |
0.1μm แยกละอองน้ำมันขนาดเล็กโดยเฉพาะ |
| ทางออกของน้ำมันตกค้าง |
ไม่มีฟังก์ชั่นการแยกน้ำมัน |
ความเข้มข้นของน้ำมันตกค้างต่ำเป็นพิเศษ ≤1 มก./ลบ.ม |
| ตำแหน่งการติดตั้ง |
ขั้นแรกหลังเครื่องอัดอากาศ ส่วนหน้าสุดของวงจรอากาศ |
หลังจากตัวกรองหยาบ AFF ก่อนอุปกรณ์เทอร์มินัลที่มีความแม่นยำ |
| ฟังก์ชั่นหลัก |
การกรองล่วงหน้าเบื้องต้น ปกป้ององค์ประกอบตัวกรองละเอียดแบบดาวน์สตรีม |
การทำให้บริสุทธิ์ด้วยความแม่นยำรอง จ่ายอากาศอัดที่สะอาดไร้น้ำมัน |
ตัวกรองหยาบบรรทัดหลัก SOLH AFF 1μm และตัวแยกละอองน้ำมัน AM 0.1μm สร้างยูนิตฟอกอากาศแบบน้ำตกแบบโมดูลาร์ที่มีช่วงการไหล 300~14500 ลิตร/นาทีเต็ม ตัวแสดงการอุดตันที่มองเห็นได้ และตัวเลือกเดรนอัตโนมัติ เป็นไปตามมาตรฐาน ISO8573-1 สำหรับระบบนิวเมติกทั่วไป อาหาร การแพทย์ อิเล็กทรอนิกส์ และการพ่นบำบัดแหล่งอากาศไร้น้ำมัน
