AC Series FRL คอมโบสามยูนิต

AC Series FRL คอมโบสามยูนิต | AF+AR+AL ชุดประกอบสามตัวสำหรับการบำบัดอากาศด้วยลม AF+AR+AL

ยี่ห้อ: SOLIH โดย Richge Technology | หน่วยบริการนิวเมติก FRL อุตสาหกรรมมาตรฐาน

1. ภาพรวมและคำจำกัดความของผลิตภัณฑ์

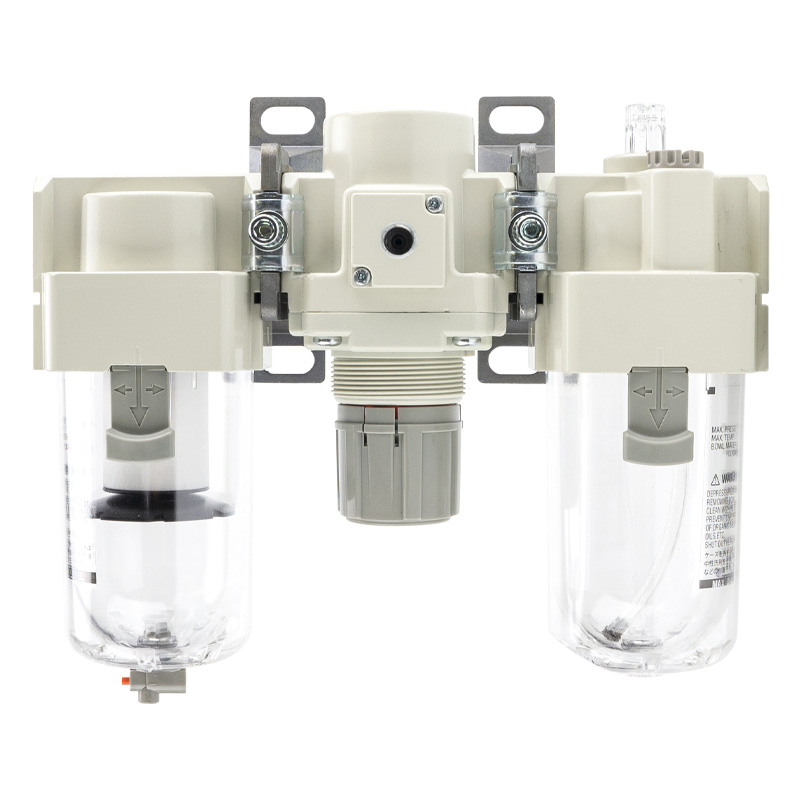

     ซีรีส์ SOLIH ACคอมโบสามยูนิต FRL คือชุดประกอบการบำบัดแหล่งอากาศนิวแมติกครบชุดมาตรฐาน ซึ่งประกอบด้วยตัวกรองอากาศ AF + ตัวปรับแรงดัน AR + ตัวหล่อลื่นอากาศ AL. ช่วยให้การบำบัดอากาศด้วยลมทั้งกระบวนการเสร็จสมบูรณ์: การกรองสิ่งเจือปนและความชื้น การควบคุมแรงดันที่มั่นคง และการหล่อลื่นน้ำมันขนาดเล็กที่แม่นยำในยูนิตโมดูลาร์เดียว ให้การปกป้องที่ครอบคลุมสำหรับส่วนประกอบนิวแมติกดาวน์สตรีม เช่น กระบอกสูบ โซลินอยด์วาล์ว และมอเตอร์นิวแมติก ช่วยลดการสึกหรอของส่วนประกอบได้อย่างมีประสิทธิภาพ หลีกเลี่ยงความล้มเหลวในการติดขัด และยืดอายุการใช้งานของระบบนิวแมติกทั้งหมด เป็นส่วนประกอบหลักที่ได้มาตรฐานและจำเป็นที่สุดสำหรับวงจรนิวแมติกส์แบบหล่อลื่นแบบดั้งเดิม

2. ตารางรุ่นและข้อมูลจำเพาะของซีรีย์เต็ม

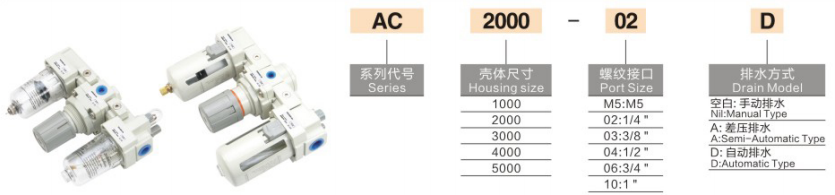

  คำจำกัดความของรหัสต่อท้าย

     • -D: ฟังก์ชั่นระบายน้ำอัตโนมัติ (ไม่จำเป็นต้องเทน้ำด้วยตนเอง)

     • -ก: มีเกจวัดความดันความแม่นยำสูง

  ตัวอย่างโมเดล: AC4000-04D → ขนาดพอร์ต 1/2 นิ้ว, FRL สามยูนิตมาตรฐานพร้อมฟังก์ชันเดรนอัตโนมัติ

3. พารามิเตอร์ทางเทคนิคหลัก

4. คุณสมบัติโครงสร้างและข้อดีของผลิตภัณฑ์

     • โครงสร้างโมดูลาร์แบบรวม: การออกแบบโมดูลาร์แบบประกบมาตรฐานทำให้สามารถติดตั้ง ถอดแยกชิ้นส่วน และเปลี่ยนใหม่ได้อย่างรวดเร็ว แต่ละยูนิตสามารถบำรุงรักษาแยกกันได้ ช่วยลดความยุ่งยากในการบำรุงรักษานอกสถานที่และต้นทุนการเปลี่ยนได้อย่างมาก

     • การแยกน้ำแบบไซโคลนประสิทธิภาพสูง: ตัวกรองใช้โครงสร้างการกำจัดน้ำหมุนวนแบบแรงเหวี่ยง ซึ่งแยกน้ำของเหลวและอนุภาคขนาดใหญ่ในอากาศได้อย่างรวดเร็ว ปกป้ององค์ประกอบตัวกรองที่มีความแม่นยำ และปรับปรุงประสิทธิภาพการฟอกอากาศโดยรวม

     • การควบคุมแรงดันคงที่ประเภทน้ำล้น: เครื่องปรับแรงดันใช้โครงสร้างรักษาเสถียรภาพแรงดันไฟฟ้าล้นพร้อมการตอบสนองที่รวดเร็วและแรงดันเอาต์พุตที่เสถียร หลีกเลี่ยงการเคลื่อนตัวของแรงดันและความผันผวนที่เกิดจากการเปลี่ยนแปลงการไหลหรือการสั่นสะเทือนของอุปกรณ์ได้อย่างมีประสิทธิภาพ

     • ลูกบิดปรับล็อคตัวเอง: การออกแบบปุ่มควบคุมแรงดันแบบล็อคตัวเองช่วยป้องกันการเปลี่ยนแปลงพารามิเตอร์แรงดันที่เกิดจากการสัมผัสโดยไม่ตั้งใจหรือการสั่นสะเทือนในระยะยาว ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาวของระบบนิวแมติก

     • การออกแบบระดับน้ำมันและระดับน้ำด้วยภาพ: ถ้วย PC โปร่งใสพร้อมฝาครอบป้องกันความปลอดภัยช่วยให้สามารถสังเกตระดับน้ำกรองและระดับน้ำมันหล่อลื่นแบบเรียลไทม์ ช่วยให้ระบายน้ำและเติมน้ำมันได้ทันท่วงที

     • วัสดุสิ้นเปลืองแบบถอดเปลี่ยนได้อิสระ: สามารถเปลี่ยนไส้กรองและแกนหล่อลื่นแยกกันได้โดยไม่ต้องเปลี่ยนทั้งชุด ซึ่งช่วยลดต้นทุนการดำเนินงานในระยะยาว

5. ขั้นตอนการทำงานของวงจรอากาศมาตรฐาน

  เครื่องอัดอากาศ → AC FRL สามยูนิต → โซลินอยด์วาล์ว → กระบอกลม / ตัวกระตุ้นนิวเมติก

     ยูนิตทั้งสามดำเนินการบำบัดอากาศแบบทีละขั้นตอน: กรองความชื้นและสิ่งสกปรก → รักษาแรงดันอินพุตให้คงที่ → น้ำมันหล่อลื่นที่ทำให้เป็นละออง ให้แหล่งอากาศที่สะอาด เสถียร และหล่อลื่นสำหรับส่วนประกอบเทอร์มินัลนิวแมติก

6. สถานการณ์การใช้งานทั่วไป

     • อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม: การปรับสภาพแหล่งอากาศสำหรับเครื่องมือกลอัตโนมัติ เครื่องควบคุม และสายการผลิตอัตโนมัติ

     • สายการผลิตอุตสาหกรรมเบา: การจ่ายอากาศที่เสถียรสำหรับอุปกรณ์บรรจุภัณฑ์ การพิมพ์ สิ่งทอ และอุปกรณ์แปรรูปอิเล็กทรอนิกส์

     • ส่วนประกอบนิวเมติกหล่อลื่น: การบำบัดแหล่งอากาศพิเศษสำหรับกระบอกสูบแบบยืดไสลด์ มือจับนิวแมติก และมอเตอร์นิวแมติกที่ต้องใช้การหล่อลื่นด้วยน้ำมัน

     • การประชุมเชิงปฏิบัติการระบบแหล่งอากาศรวมศูนย์: การทำให้บริสุทธิ์ขั้นที่สองและการรักษาเสถียรภาพแรงดันสำหรับท่อหลักของเครื่องอัดอากาศเพื่อปรับปรุงความเสถียรของระบบนิวแมติกโดยรวม

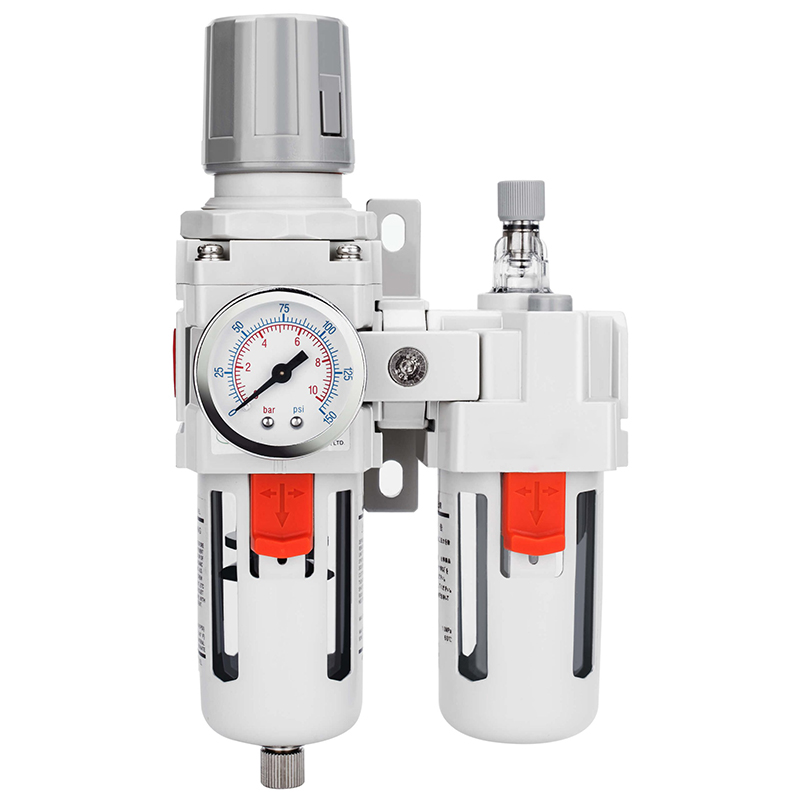

7. คู่มือการเลือก: สองหน่วย VS สามหน่วย

8. คำแนะนำในการบำรุงรักษารายวัน

     • ระบายน้ำเป็นประจำเพื่อให้แน่ใจว่าระดับน้ำในถ้วยกรองอยู่ต่ำกว่าเส้นเตือน

     • เปลี่ยนไส้กรองในเวลาที่ความแตกต่างของความดันอากาศเพิ่มขึ้นอย่างเห็นได้ชัด หรือหลังจากการใช้งานปกติเป็นเวลา 6-12 เดือน

     • ติดตั้งในแนวตั้งอย่างเคร่งครัดตามลูกศรการไหลของอากาศบนตัววาล์วเพื่อให้มั่นใจถึงประสิทธิภาพการรักษาตามปกติ

     • ตรวจสอบสถานะการทำให้เป็นละอองของละอองน้ำมันเป็นประจำเพื่อให้แน่ใจว่าส่วนประกอบส่วนปลายมีการหล่อลื่นสม่ำเสมอ

สรุปประโยคเดียว

     ชุดคอมโบ SOLIH AC ซีรีส์ FRL สามยูนิตผสานรวมการกรอง เสถียรภาพแรงดัน และฟังก์ชันการหล่อลื่นระดับไมโคร โดยมีการติดตั้งแบบโมดูลาร์ เอาต์พุตแรงดันที่เสถียร และการตรวจสอบน้ำมัน-น้ำด้วยภาพ ถือเป็นโซลูชันมาตรฐานและใช้กันอย่างแพร่หลายมากที่สุดสำหรับระบบอัตโนมัติแบบหล่อลื่นแบบนิวแมติก
