ยี่ห้อ: SOLH โดย Richge Technology
SOLH IS10 ซีรีส์เป็นสวิตช์แรงดันเชิงกลแบบท่อกกแบบไม่สัมผัส (กกแห้ง) ซึ่งเป็นส่วนประกอบตรวจสอบแรงดันพื้นฐานสำหรับวงจรนิวแมติกมาตรฐาน ด้วยโครงสร้างที่เรียบง่ายกะทัดรัดและประสิทธิภาพรอบระยะเวลายาวนานที่เชื่อถือได้เป็นพิเศษ สามารถใช้งานร่วมกับสารหล่อลื่นควบคุมตัวกรองอากาศ FRL สามยูนิตสำหรับการตรวจจับความดันอากาศแบบเรียลไทม์และเอาต์พุตสัญญาณอินเตอร์ล็อค
1. หลักการทำงาน
-- อากาศอัดจะดันลูกสูบไปตามแรงตึงของสปริง แม่เหล็กในตัวบนลูกสูบจะเคลื่อนที่ใกล้กับท่อกกเพื่อกระตุ้นการทำงานของแม่เหล็กและการนำวงจร เมื่อความดันอากาศลดลงต่ำกว่าเกณฑ์การรีเซ็ต สปริงจะดันลูกสูบกลับ แม่เหล็กจะเคลื่อนออกจากท่อกก และวงจรจะตัดการทำงาน
2. ชิ้นส่วนโครงสร้างหลัก
-- ลูกสูบที่มีแม่เหล็กถาวรในตัว: ตรวจจับการเคลื่อนที่ของแรงดันอากาศ
- ท่อรีด (สวิตช์กกแห้ง): การกระตุ้นด้วยแม่เหล็กแบบไม่สัมผัส, การเสียดสีจากการสัมผัสทางกลเป็นศูนย์
- สกรูปรับแรงดัน: ตั้งค่าเกณฑ์ทริกเกอร์ด้วยตนเองด้วยไขควง
- หน้าต่างการดูแบบกลไก: อ่านค่าความดันที่ตั้งไว้ล่วงหน้าโดยตรงในหน่วย MPa
|
รายการพารามิเตอร์ |
ข้อกำหนดมาตรฐาน |
| แรงดันใช้งานสูงสุด |
0.7 เมกะปาสคาล |
| ช่วงแรงดันที่ปรับได้ |
มาตรฐาน: 0.1 ~ 0.4 MPa; ช่วงกว้างเสริม: 0.1 ~ 0.6 MPa |
| ฮิสเทรีซิส เดดแบนด์ |
≤ 0.08 เมกะปาสคาล |
| ทำซ้ำความแม่นยำของตำแหน่ง |
±0.05 เมกะปาสคาล |
| เรตติ้งการติดต่อ |
1A ใช้งานได้ภายใต้ AC/DC 100V |
| อายุการใช้งานไฟฟ้า |
5 ล้านรอบการสลับ |
| เกรดการป้องกัน |
IP40 กันฝุ่น |
| ขนาดเธรดพอร์ต |
R1/8 (รุ่น IS10-01S) |
| เต้าเสียบสายเคเบิล |
ลวดตะกั่วตรงมาตรฐาน 0.5 ม.; สายเคเบิลขยายเสริม 3 ม. / 5 ม |
| อุณหภูมิในการทำงานโดยรอบ |
-5 ~ 60 ℃ (ไม่มีน้ำแข็งภายในท่ออากาศ) |

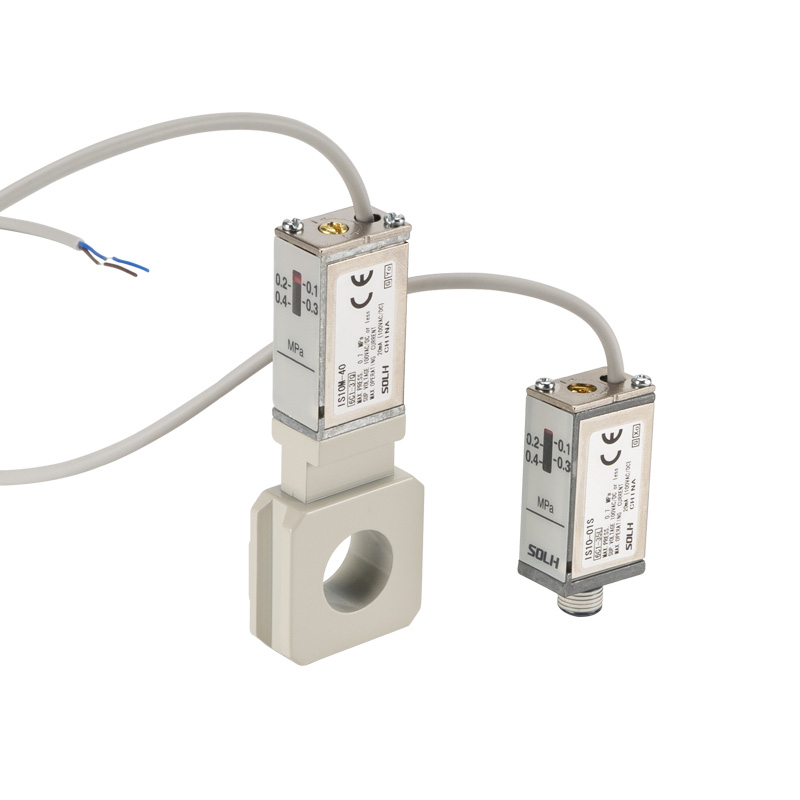

โครงสร้างการติดตั้งหลักสองโครงสร้างสำหรับความต้องการเลย์เอาต์ที่แตกต่างกัน:

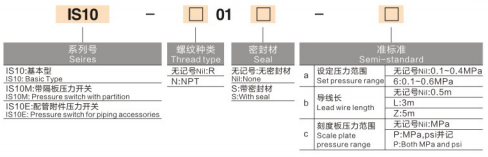

1. ชนิดติดตั้งเกลียวอินไลน์ (IS10-01S)
-- การติดตั้งสกรูโดยตรงผ่านพอร์ตเกลียว R1/8 เข้ากันได้กับกระบอกเดียว ทางออกวาล์วโซลินอยด์ และหน่วยบริการอากาศส่วนบุคคลขนาดเล็ก
2. ชนิดติดตั้งบนฐานท่อร่วม (IS10M / IS10E)
-- IS10M ที่มีฐานหนีบสี่เหลี่ยมด้านข้าง สามารถหนีบเข้ากับยูนิต AC แบบโมดูลาร์ FRL แบบสามหน่วยมาตรฐาน SMC ได้โดยตรง โดยไม่ต้องใช้อุปกรณ์อะแดปเตอร์เพิ่มเติม ช่วยประหยัดพื้นที่ในการติดตั้งภายในตู้
1. การสึกหรอจากการสัมผัสทางกลเป็นศูนย์
- การกระตุ้นกกแม่เหล็กแบบไม่สัมผัสไม่มีประกายไฟฟ้าที่จุดสัมผัส อายุการใช้งานยาวนานกว่าสวิตช์แรงดันแบบสัมผัสไมโครแบบเดิม 5~10 เท่า เช่น IS3000
2. การสอบเทียบแรงดันออฟไลน์ที่ใช้งานง่าย
- หน้าต่างสเกลวัด MPa ในตัวด้านข้างปรับสกรูตั้งค่าด้วยไขควง สามารถตั้งค่าเกณฑ์ความดันได้โดยไม่ต้องใช้แหล่งจ่ายไฟที่ไซต์งาน
3. ความเข้ากันได้ของโหลดสากล AC และ DC
-- รองรับแรงดันไฟฟ้า AC/DC ทั้งหมดต่ำกว่า 100V สามารถขับเคลื่อนวาล์วโซลินอยด์ขนาดเล็กได้โดยตรง หรือเชื่อมต่อขั้วอินพุตดิจิทัลของ PLC โดยไม่ต้องใช้รีเลย์ระดับกลาง
4. การออกแบบกะทัดรัดน้ำหนักเบาขนาดเล็ก
-- เบากว่า 16% และปริมาตรน้อยกว่า 11% เมื่อเทียบกับซีรีส์ IS1000 รุ่นเก่า ซึ่งลงตัวกับโครงร่างอุปกรณ์อัตโนมัติแบบแคบที่มีการผสานรวมอย่างลงตัว
1. การตรวจสอบและแจ้งเตือนแรงดันต่ำของแหล่งอากาศหลัก
- ติดตั้งที่ทางออกของ FRL สามยูนิต ส่งสัญญาณแจ้งเตือนลูกโซ่เมื่อแรงดันจ่ายลดลงต่ำกว่า 0.4MPa เพื่อปกป้องเครื่องสั่นแบบนิวแมติกและค้อนกระแทกจากความเสียหายของแรงขับที่ไม่เพียงพอ
2. การยืนยันตำแหน่งกระบอกสูบเต็มจังหวะ
-- เมื่อกระบอกสูบขยายออกจนสุด ความดันห้องเพาะเลี้ยงจะเพิ่มขึ้นตามค่าที่ตั้งไว้ล่วงหน้าเพื่อส่งสัญญาณทริกเกอร์ออกสำหรับการล็อกตามลำดับของการทำงานของสถานีการผลิตถัดไป
3. การป้องกันความปลอดภัยของวงจรสั่น
- จอภาพเรียลไทม์ความกดอากาศทำงาน ตัดแหล่งจ่ายไฟของวาล์วไอเสียด่วนเมื่อความดันต่ำกว่าเกณฑ์ หลีกเลี่ยงความเหนื่อยหน่ายของเครื่องสั่นที่เกิดจากแรงสั่นสะเทือนที่อ่อนแอ
สวิตช์แรงดันท่อกกแบบไม่สัมผัสซีรีส์ SOLH IS10 มีการติดตั้งเกลียวแบบอินไลน์และแบบคลิปออนท่อร่วม FRL พร้อมช่วงที่ปรับได้ 0.1~0.6MPa อายุการใช้งานยาวนาน 5 ล้านรอบ และการสอบเทียบแรงดันแบบออฟไลน์ เซ็นเซอร์ตรวจสอบแรงดันอากาศขนาดกะทัดรัดราคาประหยัดในอุดมคติสำหรับกระบอกสูบ เครื่องสั่น และวงจรนิวแมติกอัตโนมัติทั่วไป
