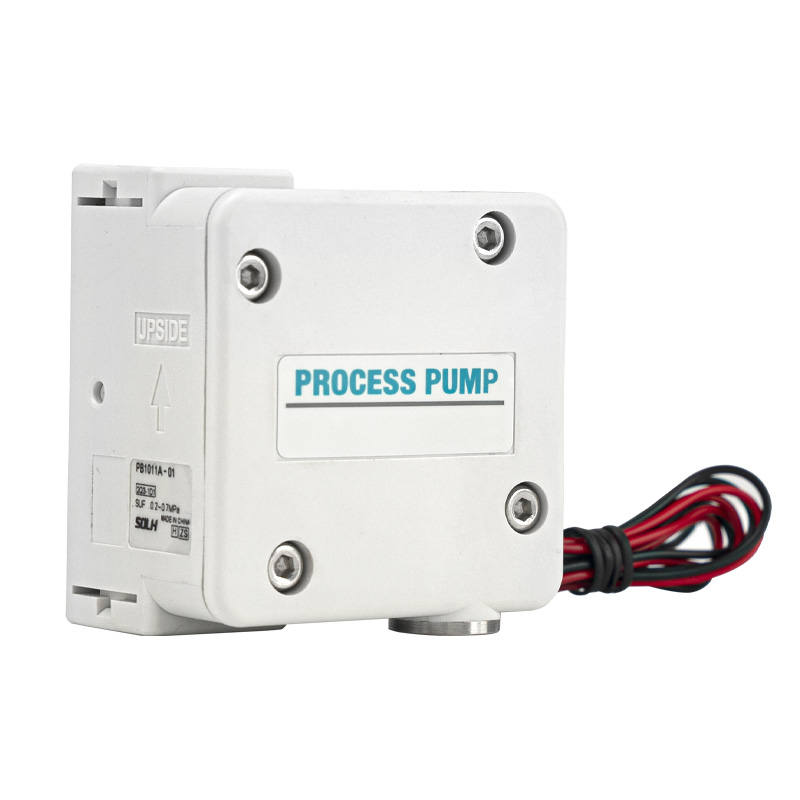

ปั๊มไดอะแฟรมซีรีส์ RPB1011 (ชนิดโซลินอยด์วาล์วในตัว PB1000A)

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     SOLH PB1011A เป็นของซีรีส์ปั๊มไดอะแฟรมนิวแมติกออกทางเดียวขนาดเล็ก PB1000A พร้อมโซลินอยด์วาล์วในตัว มีโครงร่างที่กะทัดรัด ทนต่อการกัดกร่อนได้เต็มที่ และซีลเพลารั่วเป็นศูนย์ ออกแบบมาเพื่อการส่งตัวทำละลายเคมี น้ำบริสุทธิ์ ของเหลวทางการแพทย์ และรีเอเจนต์ที่มีอัตราการไหลระดับไมโครถึงปานกลาง เป็นปั๊มจ่ายสารเคมีที่มีความแม่นยำสูงขนาดกะทัดรัดที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีภัณฑ์ขั้นสูง เซมิคอนดักเตอร์ และเทคโนโลยีชีวภาพ

การจำแนกรุ่นและโหมดการขับขี่

     --  PB1011A: โซลินอยด์วาล์ว 3 พอร์ตในตัว (DC24V), การควบคุมสัญญาณไฟฟ้าโดยตรง, สายไฟแบบปลั๊กแอนด์เพลย์

     --  PB1013A: ประเภทนักบินอากาศภายนอก ขับเคลื่อนโดยโซลินอยด์วาล์วภายนอกอิสระ

     --  ส่วนต่อท้ายขนาดพอร์ต: 01 = พอร์ตของไหลมาตรฐาน Rc1/8

     --  รุ่นสมบูรณ์ทั่วไป: PB1011A-01; PB1011A-01-B (พร้อมขายึด); PB1011A-01-N (พอร์ตเธรด NPT)

ข้อมูลจำเพาะทางเทคนิคหลัก (PB1011A)

     -- ชุดขับเคลื่อน: โซลินอยด์วาล์ว 3/2 ในตัว, DC24V, การใช้พลังงาน 0.35W

     --  ช่วงการไหล: 8~2000 มล./นาที (0.12~120 ลิตร/ชม.)

     --  แรงดันใช้งานปล่อย: 0 ~ 0.6 MPa

     --  ลิฟต์ดูดแห้ง: สูงสุด 2.5 ม

     -- อุณหภูมิของไหลในการทำงาน: 0~50℃ (ไม่มีไอซิ่งภายในห้องปั๊ม)

     -- ความหนืดของเหลวสูงสุดที่อนุญาต: 100 mPa·s

     -- ช่วงแรงดันอากาศจ่าย: 0.2~0.7 MPa

     - ปริมาณการใช้อากาศ: ≤40 ลิตร/นาที (ANR)

     -- ขนาดและน้ำหนักโดยรวม: 60×60×41 มม. ประมาณ 170 ก

     -- เสียงรบกวนจากการทำงาน: ≤64 dB(A); เสียงรบกวนลดลงอีกด้วยตัวเก็บเสียงที่เข้าคู่กัน

     - อายุการใช้งานของไดอะแฟรม: มากถึง 30 ล้านรอบการสลับ

การกำหนดค่าวัสดุชิ้นส่วนเปียก

      - ตัวปั๊ม: สามารถเลือกสแตนเลสโพลีโพรพีลีน PP / SUS316 ได้

     -- ไดอะแฟรมและแกนเช็ควาล์ว: คอมโพสิต PTFE + PP

     -- วัสดุซีล: ยางฟลูออโร FKM ทนทานต่อกรด ด่าง และตัวทำละลายอินทรีย์ได้ดีเยี่ยม

     - ข้อได้เปรียบของวัสดุ: การออกแบบซีลแบบไร้เพลาช่วยลดการรั่วซึมปานกลาง ความต้านทานการกัดกร่อนเต็มรูปแบบสำหรับสารละลายเคมี น้ำบริสุทธิ์ รีเอเจนต์ทางการแพทย์ และของเหลวที่เป็นกรด/ด่างอ่อน

หลักการทำงาน (ชนิดควบคุมไฟฟ้า PB1011A)

     -- เปิดพลังงานโซลินอยด์: อากาศอัดเข้าสู่ห้องขับเคลื่อน ดันไดอะแฟรมเพื่อเลื่อนไปทางซ้าย ของเหลวภายในห้องปั๊มจะถูกระบายออกทางวาล์วทางเดียวด้านบน

     -- ปิดโซลินอยด์ที่ไม่ได้รับพลังงาน: ห้องขับจะระบายอากาศออก ไดอะแฟรมรีเซ็ตไปทางขวาภายใต้แรงสปริงในตัว ของเหลวใหม่จะถูกดูดเข้าไปในช่องปั๊มผ่านเช็ควาล์วทางเข้าด้านล่าง

     -- รอบการเปิด/ปิดโซลินอยด์ความถี่สูง (1~10 Hz) ตระหนักถึงการดูดและระบายของเหลวอย่างต่อเนื่อง สามารถปรับกระแสเอาต์พุตได้อย่างแม่นยำโดยการเปลี่ยนความถี่การสลับ

ข้อกำหนดในการติดตั้งและการวางท่อ

  1. กฎการติดตั้งภาคบังคับ

     -- ช่องจ่ายของเหลว (OUT) ต้องหงายขึ้นเพื่อหลีกเลี่ยงการล็อคอากาศภายในห้องปั๊ม ซึ่งจะทำให้การไหลหยุดชะงัก

 2. คำจำกัดความของพอร์ตและข้อมูลจำเพาะของเธรด

     - พอร์ตหลักของเหลวเข้า / ออก: มาตรฐาน Rc1/8 ", ตัวเลือก NPT1/8

     - พอร์ตจ่ายอากาศ SUP: เกลียว M5 × 0.8

     -- พอร์ตไอเสีย EXH: เกลียว M5×0.8 เข้ากันได้กับตัวเก็บเสียงขนาดเล็ก AN05-M5

  3. รูยึด

     -- รูสกรู 2 × M4 ความลึก 6 มม. หรือ φ4.5 ผ่านรู; อุปกรณ์เสริมขายึดขายึดเฉพาะรุ่น KT-PB1A-5 สำหรับการติดตั้งอุปกรณ์แบบคงที่

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

     -- การผลิตเซมิคอนดักเตอร์และ PV: การถ่ายโอนตัวทำละลายเคมี การทำความสะอาดวงจรการไหลเวียนของของเหลว

     -- อุปกรณ์ทางการแพทย์และชีวเคมี: การส่งรีเอเจนต์ สารละลายบัฟเฟอร์ และของเหลวชีวภาพในระดับไมโคร

     -- เครื่องจักรการพิมพ์และบรรจุภัณฑ์: ระบบป้อนหมึก กาวกาวอัตโนมัติ

     -- การคุ้มครองสิ่งแวดล้อมและการบำบัดน้ำ: การจ่ายสารเคมี การเก็บตัวอย่างน้ำเสีย

     -- อุตสาหกรรมระบบอัตโนมัติทั่วไป: น้ำมันตัด สารทำความสะอาด และการลำเลียงน้ำมันเบา

แนวทางการเลือกรุ่น

     -- การจับคู่การไหล: เลือก PB1011A สำหรับการไหล ≤2000 มล./นาที; รุ่นนำร่องอากาศ PB1013A สำหรับสถานการณ์การควบคุมการเชื่อมโยงแบบพิเศษ (การไหลสูงสุด 1000 มล./นาที)

     - การเลือกวัสดุเปียก: ตัวปั๊ม PP สำหรับของเหลวเคมีอ่อนทั่วไป SUS316 + PTFE ผสมสำหรับตัวทำละลายที่มีฤทธิ์กัดกร่อนรุนแรง

     -- โหมดควบคุม: การควบคุมไฟฟ้าโดยตรงเลือก PB1011A; อุปกรณ์เชื่อมต่อลูกโซ่ภายนอกเลือกประเภทนักบินอากาศ PB1013A

     -- อุปกรณ์เสริม: ติดตั้งตัวเก็บเสียงบนช่องไอเสียเพื่อลดเสียงรบกวนในการทำงาน จับคู่ขายึดสำหรับการติดตั้งแบบคงที่ในระยะยาว

ข้อได้เปรียบในการแลกเปลี่ยน SOLH

     ซีรีส์ SOLH-PB1011 ตรงกับซีรีส์ PB1011 ดั้งเดิมของ SMC อย่างสมบูรณ์ในมิติโดยรวม เค้าโครงเธรดพอร์ต และพารามิเตอร์ประสิทธิภาพทั้งหมด การเปลี่ยนแบบดรอปอินโดยตรงโดยไม่ต้องดัดแปลงไปป์ไลน์ พร้อมประสิทธิภาพด้านต้นทุนที่เหนือกว่า

สรุปประโยคเดียว

     ปั๊มไดอะแฟรมโซลินอยด์นิวแมติกในตัวขนาดเล็ก SOLH PB1011A ใช้ชิ้นส่วนเปียกที่ทนต่อการกัดกร่อนของ PTFE/FKM แบบไร้ซีลกันรั่ว รองรับการจ่ายสารไหลปานกลางระดับไมโคร 8~2000 มล./นาที มีจำหน่ายในรุ่นโซลินอยด์แบบรวมไฟฟ้าและรุ่นนำร่องอากาศภายนอก ปั๊มถ่ายเทความแม่นยำสูงขนาดกะทัดรัดสำหรับระบบส่งสารกึ่งตัวนำ การแพทย์ การพิมพ์ และสิ่งแวดล้อม
