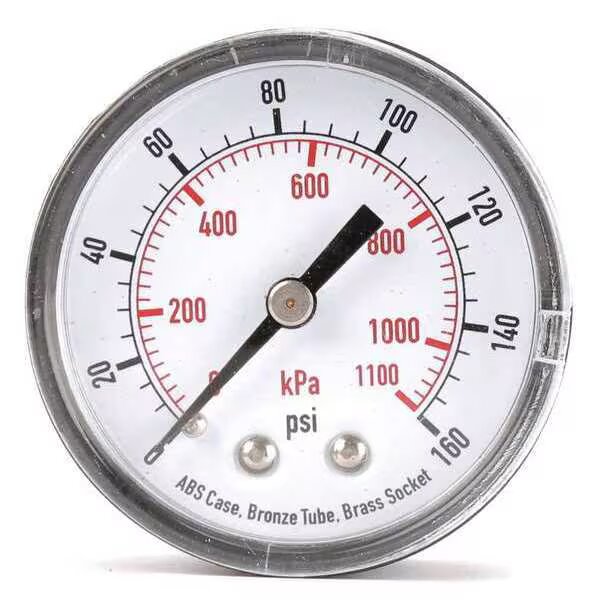

เกจวัดแรงดันลมทั่วไป G Series

ยี่ห้อ: SOLH โดย Richge Technology

การวางตำแหน่งผลิตภัณฑ์

     SOLH G ซีรีส์เป็นเกจวัดความดันมาตรฐานสำหรับระบบนิวแมติกส์สำหรับการวัดความดันอากาศอัดโดยเฉพาะ แบ่งออกเป็นประเภทพื้นฐานมาตรฐานและประเภทตัวบ่งชี้ขีดจำกัดพร้อมวงแหวนเตือนสี ช่วงเส้นผ่านศูนย์กลางภายนอกของวงแหวน φ15 ~ φ63 ช่วงแรงดันครอบคลุม 0.2~1.5MPa โดยมีความแม่นยำมาตรฐาน ±3% FS มีโครงสร้างการติดตั้งให้เลือกสองแบบ: รุ่น G เกลียวด้านหลังสำหรับการติดตั้งแผง และรุ่น GA เกลียวด้านข้างสำหรับการติดตั้งไปป์ไลน์โดยตรง

ซีรี่ส์ขนาดและข้อกำหนดมิติ (เส้นผ่านศูนย์กลางภายนอก×เกลียวเชื่อมต่อ)

     -- G15: φ15, เกลียวภายใน M5 / R1/8; ขนาดเล็กพิเศษ จับคู่กับวาล์วนิวแมติกขนาดเล็ก

     -- G27: φ26, R1/16 / R1/8; ตัวเครื่องเพรียวบางกะทัดรัดสำหรับพื้นที่ติดตั้งที่จำกัด

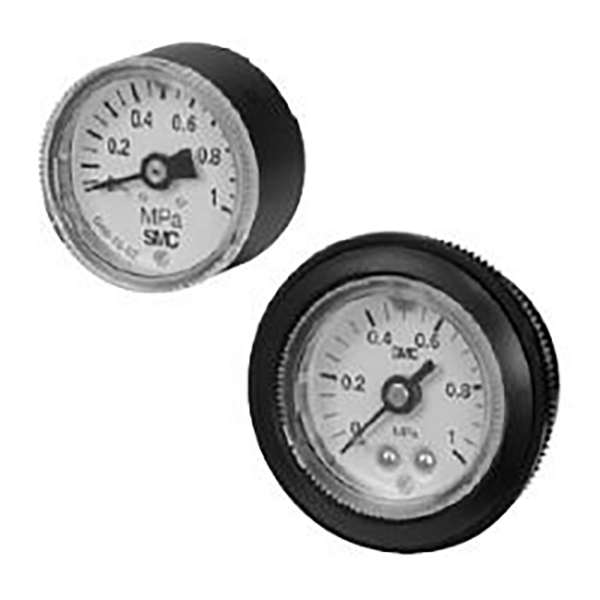

     -- G36 / GA36: φ37.5, R1/8; รุ่นอเนกประสงค์มาตรฐานกระแสหลัก

     -- G46 / GA46: φ42.5, R1/8 / R1/4; วงแหวนบ่งชี้ขีดจำกัดเสริมที่ใช้กันอย่างแพร่หลายที่สุด

     -- G53-L: φ51, R1/8 / R1/4; หน้าปัดขนาดใหญ่ขนาดกลางพร้อมวงแหวนเตือนขีดจำกัดสีแดง-เขียว

     -- G63-L: φ63.4, R1/8 / R1/4; หน้าปัดขนาดใหญ่เป็นพิเศษ อ่านค่าได้ชัดเจนจากระยะไกล

กฎการตั้งชื่อโมเดลและตัวอย่าง

 1. รูปแบบการตั้งชื่อ

     -- G / GA + รหัสขนาด + ส่วนต่อท้ายเสริม L + รหัสช่วงความดัน + รหัสเธรด

     -- ต่อท้าย L = ติดตั้งวงแหวนบ่งชี้ขีดจำกัดสีแดง-เขียว

  2. ตัวอย่างโมเดล

     -- G46-10-02:

         G46 = φ42.5 รุ่นเกลียวหลัง | 10 = ช่วง 1.0MPa | 02 = เกลียว R1/4

     -- GA36-10-01:

        GA36 = รุ่นเกลียวข้าง φ37.5 10 = ช่วง 1.0MPa | 01 = เกลียว R1/8

     -- G36-L-10-01

        พร้อมวงแหวนเตือนขีดจำกัดสีแดง-เขียว L, เกลียวหลัง φ37.5, 1.0MPa, R1/8

  3. คำจำกัดความของรหัส

     - รหัสช่วงความดัน:

         2 = 0~0.2เมกะปาสคาล

         4 = 0~0.4เมกะปาสคาล

        10 = 0~1.0เมกะปาสคาล

        15 = 0~1.5เมกะปาสคาล

    -- รหัสเธรด

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 เกลียวภายในเมตริก3

พารามิเตอร์ทางเทคนิคของ Universal Core

  1. สื่อที่วัดได้: อากาศอัด; ตัวเลือกชิ้นส่วนเปียกแบบไร้น้ำมันและไร้ทองแดงสำหรับกระบวนการทำความสะอาด

  2. ช่วงความดันมาตรฐาน: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. เกรดความแม่นยำ: มาตรฐาน ± 3% F.S.; มินิ G15 และ G27 ±5% FS

  4. การกำหนดค่าวัสดุ:

     - ตัวเรือน: โลหะผสมสังกะสี / อลูมิเนียมหล่อชุบนิกเกิล

     - ฝาครอบหน้าต่าง: โพลีคาร์บอเนตทนต่อแรงกระแทก

     -- ข้อต่อฟิตติ้ง: ทองเหลือง; มีตัวเลือกอื่นที่ปราศจากทองแดง

  5. อุณหภูมิในการทำงาน: -5 ~ +60 ℃ (ปานกลางไม่มีไอซิ่ง)

  6. การจำแนกประเภทการติดตั้ง

     -- ประเภท G: เกลียวด้านหลัง ออกแบบมาสำหรับการติดตั้งแผงแบบฝัง

     -- ประเภท GA: เกลียวด้านข้าง การติดตั้งไปป์ไลน์โดยตรง

รุ่น L พร้อมวงแหวนบ่งชี้ขีดจำกัด

     - วงแหวนสีแดง: ขีดจำกัดบน / เกณฑ์สัญญาณเตือนแรงดันสูง

     - วงแหวนสีเขียว: ช่วงแรงดันการทำงานที่ปลอดภัยปกติ

     - ตัวชี้สีขาว: ค่าความดันอากาศแบบไดนามิกแบบเรียลไทม์

     -- ข้อได้เปรียบหลัก: การตัดสินสถานะด้วยภาพที่ใช้งานง่ายโดยไม่ต้องอ่านขนาดอย่างระมัดระวัง เหมาะสำหรับสายการประกอบและตู้ตรวจสอบแบบหลายจุดแบบรวมศูนย์

คู่มือการเลือกทีละขั้นตอน

  1. พื้นที่จำกัดขนาดเล็กและแคบ: เลือก G15 / G27 (φ15 / φ26)

  2. วงจรนิวแมติกมาตรฐานทั่วไป: G36 / G46 (φ37.5 / φ42.5)

  3. ต้องมีคำเตือนเกี่ยวกับแรงกดด้วยภาพ: G36-L / G46-L พร้อมวงแหวนจำกัดสี

  4. ความต้องการในการอ่านระยะไกลระยะไกล: หน้าปัดขนาดใหญ่ G53-L / G63-L (φ51 / φ63)

  5. ความแตกต่างของโหมดการติดตั้ง

     -- การติดตั้งไปป์ไลน์โดยตรง → ชุดเกลียวด้าน GA

     -- การติดตั้งแผงควบคุมอุปกรณ์แบบฝัง → ชุดเกลียวด้านหลัง G

ข้อมูลอ้างอิงด่วนรุ่นมาตรฐานยอดนิยม

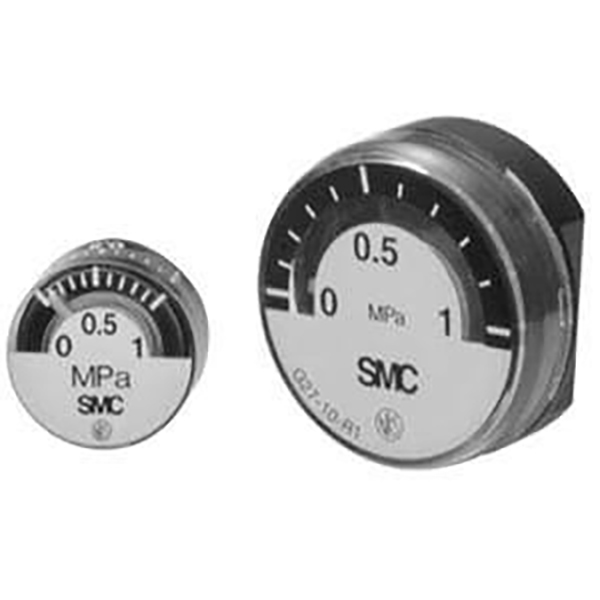

     -- G27-10-R1: หน้าปัด φ26, ช่วง 1.0MPa, เกลียว R1/16

     -- G36-10-01: เกลียวหลัง φ37.5, 1.0MPa, R1/8

     -- G46-10-02: เกลียวหลัง φ42.5, 1.0MPa, R1/4

     -- G46-L-10-02: เกลียวหลัง φ42.5, วงแหวนจำกัดสีแดง-เขียว, 1.0MPa, R1/4

สรุปประโยคเดียว

     เกจวัดแรงดันลมซีรีส์ SOLH G ครอบคลุมหน้าปัดขนาดเต็ม φ15~φ63 พร้อมเกลียวด้านหลัง/ด้านข้างสองรูปแบบการติดตั้ง วงแหวนเตือนขีดจำกัดสีชนิด L เสริม ช่วงแรงดันสมบูรณ์ 0.2~1.5MPa และเวอร์ชันทำความสะอาดไร้ทองแดง อุปกรณ์เสริมตรวจสอบแรงดันอากาศมาตรฐานสำหรับวงจรนิวแมติกอัตโนมัติทางอุตสาหกรรมทั้งหมด
