ยี่ห้อ: SOLH โดย Richge Technology

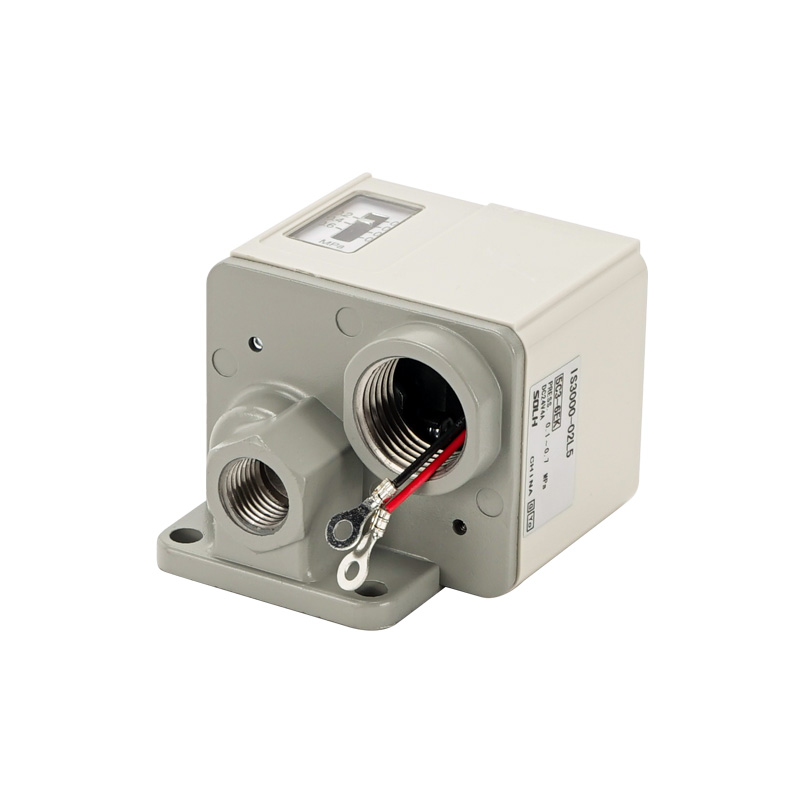

SOLH IS3000 series เป็นสวิตช์แรงดันไมโครแบบกลไกขับเคลื่อนด้วยลูกสูบแบบคลาสสิก โดยจะผลักสวิตช์สัมผัสขนาดเล็กภายในผ่านแรงดันอากาศที่กระทำต่อลูกสูบสปริง ส่งผลให้มีเอาต์พุตทางไฟฟ้าโดยตรงที่แข็งแกร่ง ส่วนใหญ่ใช้สำหรับวงจรอากาศป้องกันแรงดันเกิน/ต่ำกว่าและการควบคุมทริกเกอร์อัตโนมัติ เกรดเดียวกันและการเปลี่ยนทดแทนที่เข้ากันได้กับซีรีส์สวิตช์กก IS10 เหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนหนักซึ่งสวิตช์ดิจิตอลอิเล็กทรอนิกส์ไม่เสถียร
1. หลักการทำงาน
- อากาศอัดจะดันลูกสูบที่บรรจุสปริง เมื่อความดันอากาศถึงเกณฑ์ที่ตั้งไว้ ลูกสูบจะสั่งงานไมโครสวิตช์ในตัวเพื่อเปิดหรือปิดวงจรหน้าสัมผัส เมื่อความดันลดลงต่ำกว่าค่าฮิสเทรีซิส สปริงจะรีเซ็ตลูกสูบและคืนสถานะสวิตช์เดิม
2. ส่วนประกอบโครงสร้างหลัก
- ปุ่มปรับแรงดันด้านบน: การตั้งค่าแรงดันไกแบบหมุนโดยตรงโดยไม่ต้องใช้แหล่งจ่ายไฟ
- สวิตช์ไมโคร 1ab ในตัว: โหลด AC/DC สากล เชื่อมต่อขั้วอินพุต PLC โดยตรงหรือขับเคลื่อนวาล์วโซลินอยด์ขนาดเล็ก
-- หน้าต่างการดูความดันแบบไล่ระดับ: สเกล MPa ที่มองเห็นได้สำหรับการอ่านค่าความดันที่ตั้งไว้ล่วงหน้าแบบเรียลไทม์
-- ตัวเครื่องอะลูมิเนียมหล่อ: ป้องกันฝุ่นระดับ IP40 เหมาะสำหรับสภาพแวดล้อมการประชุมเชิงปฏิบัติการในโรงงานทั่วไป
|
รายการพารามิเตอร์ |
ข้อกำหนดมาตรฐาน |
| สื่อที่ใช้บังคับ |
อากาศแห้ง ไนโตรเจน และก๊าซเฉื่อยที่ไม่กัดกร่อนอื่นๆ |
| แรงดันใช้งานสูงสุด |
1.0 เมกะปาสคาล |
| ช่วงแรงดันที่ปรับได้ |
0.1 ~ 0.7 MPa (ครอบคลุมระบบนิวแมติกส์มาตรฐานทั้งหมด) |
| ฮิสเทรีซิส (เดดแบนด์) |
≤ 0.05 เมกะปาสคาล |
| ความแม่นยำในการทำซ้ำ |
±0.05 เมกะปาสคาล |
| การกำหนดค่าการติดต่อ |
1ab ขั้วเดี่ยวแบบโยนสองครั้ง (สายไฟแบบสลับได้ NO / NC) |
| ติดต่อคะแนนโหลด |
ประเภทมาตรฐาน: AC/DC 100V 1Aประเภทโหลดไมโคร (IS3010): DC 5V 1mA (ปรับให้เหมาะสมสำหรับ PLC และรีเลย์ขนาดเล็ก) |
| ขนาดเธรดพอร์ต |
RC1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| อุณหภูมิในการทำงาน |
-5 ~ 60℃ (ไม่มีการก่อตัวของน้ำแข็งภายในท่ออากาศ) |
| ระดับการป้องกัน |
ทนฝุ่นระดับ IP40 |
| อายุการใช้งาน |
รอบการสวิตชิ่งเชิงกลสูงสุด 10 ล้านรอบ |

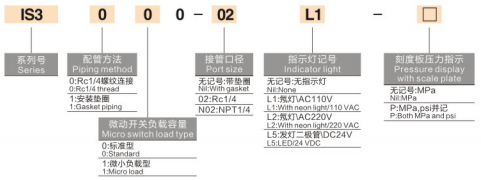

1. ตัวอย่างรุ่น: IS3000-02-P
-- IS3000: ชุดตัวเครื่องเกลียวมาตรฐานฐาน
-- 02: รหัสเธรดพอร์ต = Rc1/4; ส่วนต่อท้าย N02 = NPT1/4 ด้ายอเมริกัน
-- P: ไฟแสดงสถานะนีออนในตัว (ว่าง = รุ่นมาตรฐานไม่มีไฟ)
2. อนุพันธ์รุ่นพิเศษ
-- IS3100: รูปแบบการติดตั้งที่พื้นผิวปะเก็น จับคู่กับหน่วยบริการอากาศแบบโมดูลาร์ (ซีรี่ส์ AFC/AC) สำหรับการติดตั้งท่อร่วมแบบรวม
-- IS3010: รุ่นเฉพาะสำหรับโหลดต่ำแบบไมโคร ปรับให้เหมาะสมสำหรับอินพุตสัญญาณ DC ขนาดเล็กของตัวควบคุม PLC
1. การออกแบบกลไกสำหรับงานหนักที่ทนต่อแรงกระแทกและการสั่นสะเทือน
-- ลูกสูบตัน + โครงสร้างหน้าสัมผัสขนาดเล็ก สมรรถนะที่มั่นคงภายใต้การสั่นสะเทือนอย่างต่อเนื่องจากเครื่องสั่น ค้อนทุบ และอุปกรณ์ปั๊ม ไม่มีการเคลื่อนตัวของสัญญาณหรือการกระตุ้นที่ผิดพลาด
2. การสอบเทียบที่ไซต์งานอย่างง่ายโดยไม่ต้องใช้พลังงาน
-- ปุ่มปรับแบบหมุนด้านบน + หน้าต่างไล่ระดับที่มองเห็นได้ สามารถตั้งค่าเกณฑ์ความดันแบบออฟไลน์ได้โดยไม่ต้องเปิดตู้ควบคุม
3. ความเข้ากันได้ของโหลด AC/DC แบบกว้าง
-- ความสามารถในการรับน้ำหนักหน้าสัมผัสสูง 1A ช่วยให้สามารถขับเคลื่อนวาล์วโซลินอยด์ขนาดเล็กโดยตรงโดยไม่ต้องใช้รีเลย์ตัวกลาง หรือเชื่อมต่อโดยตรงกับจุดอินพุต PLC แบบดิจิทัล
4. ฮิสเทรีซิสต่ำเป็นพิเศษ
-- แถบเดดแบนด์สูงสุด ≤0.05MPa ทริกเกอร์ที่สม่ำเสมอและแรงดันรีเซ็ตเพื่อหลีกเลี่ยงการปั่นจักรยานเปิด-ปิดอย่างรวดเร็วบ่อยครั้งของอุปกรณ์ดาวน์สตรีม
1. การป้องกันแรงดันต่ำแหล่งอากาศหลัก
-- ติดตั้งปลายน้ำของชุดหล่อลื่นตัวควบคุมตัวกรองอากาศ จะส่งสัญญาณเตือนหากแรงดันจ่ายลดลงต่ำกว่า 0.4MPa เพื่อปกป้องเครื่องสั่น K/GT, ค้อนกระแทก BVP/SK และแอคชูเอเตอร์แบบนิวแมติกจากความเสียหายจากแรงขับที่ไม่เพียงพอ
2. การยืนยันตำแหน่งจังหวะกระบอกสูบ
-- หลังจากที่กระบอกสูบขยายออกจนสุด ความดันในห้องอบจะเพิ่มขึ้นตามค่าที่ตั้งไว้เพื่อส่งสัญญาณสวิตช์เพื่อประสานขั้นตอนการผลิตถัดไป
3. วงจรล็อคความปลอดภัยของวงจรสั่น
-- ตรวจสอบความดันอากาศขณะใช้งาน ตัดกำลังไปที่วาล์วไอเสียเร็ว XQ เมื่อแรงดันต่ำกว่าเกณฑ์เพื่อป้องกันการเหนื่อยหน่ายของเครื่องสั่นที่เกิดจากการทำงานภายใต้แรงดันต่ำ
|
รายการเปรียบเทียบ |
IS3000 สวิตช์ไมโครเครื่องกล |
IS10 สวิตช์รีดแบบไม่สัมผัส |
ISE30A สวิตช์ดิจิตอลอิเล็กทรอนิกส์ |
| กลไกทริกเกอร์ |
การกระตุ้นการสัมผัสทางกลแบบลูกสูบแบบกลไก |
การตรวจจับแบบไม่สัมผัสหลอดกกแม่เหล็ก |
เซ็นเซอร์ความดันอิเล็กทรอนิกส์ความแม่นยำสูง |
| ความจุโหลดไฟฟ้า |
แข็งแกร่ง (1A @100V AC/DC, ขับเคลื่อนวาล์วโดยตรง) |
ปานกลาง (0.5A @100V) |
อ่อน (เฉพาะสัญญาณเอาต์พุต PLC ระดับต่ำเท่านั้น) |
| วิธีการตั้งค่าความดัน |
ปุ่มหมุนด้านบน + หน้าต่างสเกล (ไม่ต้องใช้พลังงาน) |
สกรูปรับด้านข้าง + หน้าต่างสเกลเล็ก |
การตั้งค่าพารามิเตอร์เมนูดิจิตอลแบบหลายคีย์ |
| ความแม่นยำในการวัด |
±0.05 เมกะปาสคาล |
±0.05 เมกะปาสคาล |
±0.2% FS ความแม่นยำสูงเป็นพิเศษ |
| สภาพการทำงานที่เหมาะสมที่สุด |
การสั่นสะเทือนหนัก การขับเคลื่อนโดยตรงของแอคทูเอเตอร์ |
สายการประกอบมวลสั่นสะเทือนต่ำทั่วไป |
การตรวจสอบแรงดันที่แม่นยำ การควบคุม PLC แบบวงปิด |
สวิตช์แรงดันนิวแมติกแบบกลไกลูกสูบซีรีส์ SOLH IS3000 มีคุณสมบัติฮิสเทรีซิสต่ำ ทนทานต่อแรงสั่นสะเทือนหนัก และความสามารถในการรับน้ำหนักหน้าสัมผัสสูง พร้อมตัวยึดแบบเกลียว/ปะเก็น และ PLC แบบโหลดขนาดเล็กให้เลือกใช้ ซึ่งใช้กันอย่างแพร่หลายในการป้องกันความปลอดภัยแรงดันวงจรอากาศ และสัญญาณทริกเกอร์กระบวนการอัตโนมัติบนเครื่องสั่น สถานีหนีบกระบอกสูบ และอุปกรณ์อัตโนมัติทั่วไป
