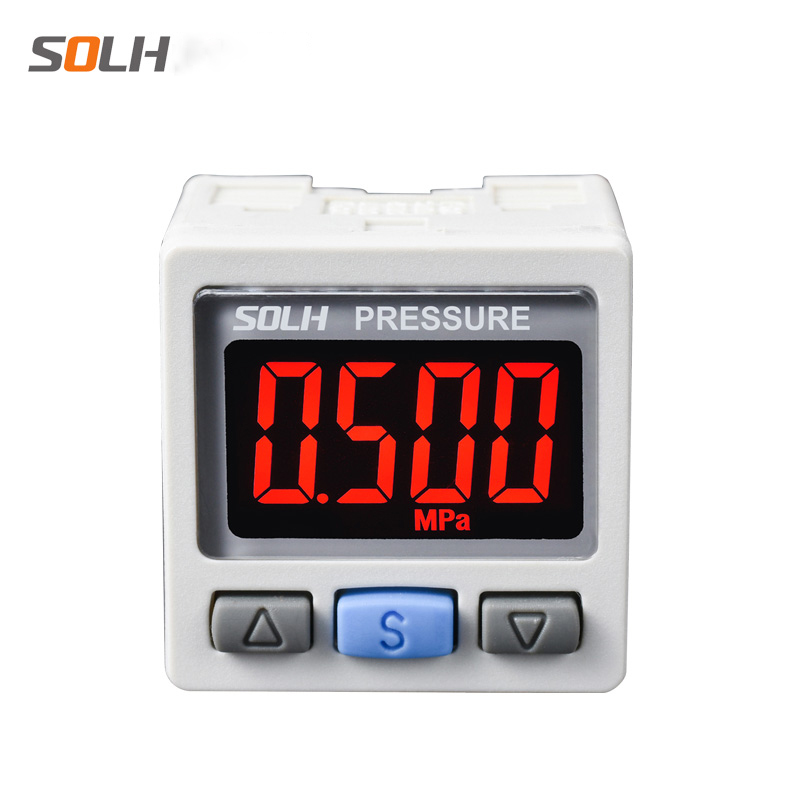

สวิตช์ความดันดิจิตอลสองสีความแม่นยำสูงซีรีส์ ZSE30A(F) / ISE30A

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     สวิตช์ความดันดิจิตอลความแม่นยำสูงซีรีส์ SOLH ZSE30A(F) / ISE30A ใช้สำหรับการตรวจสอบแรงดันแบบเรียลไทม์ การแจ้งเตือนเกณฑ์ และการควบคุมสัญญาณวงปิดของวงจรนิวแมติกทั้งหมด เข้ากันได้กับสุญญากาศ แรงดันผสมผสม และสภาวะการทำงานแรงดันบวกมาตรฐาน ข้อได้เปรียบหลัก ได้แก่ ±0.2%FS ความแม่นยำสูงเป็นพิเศษ จอแสดงผล LCD สีแดง/เขียวสองสี และฟังก์ชันคัดลอกพารามิเตอร์แบบกลุ่มในคลิกเดียว ซึ่งทำหน้าที่เป็น "ตาตรวจสอบด้วยภาพ" ของระบบนิวแมติกอัตโนมัติ

การจำแนกซีรี่ส์ตามช่วงการวัดความดัน

ข้อมูลจำเพาะทางเทคนิคหลัก (เกรดความแม่นยำสูง)

  1. หน่วยแสดงผล: หน้าจอ LCD 4 หลัก, สวิตช์อัตโนมัติสองสี (เขียว / แดง); OUT1 สอดคล้องกับสีเขียว OUT2 สอดคล้องกับสีแดง

  2. ความแม่นยำในการวัด: ± 0.2% FS @25 ℃ ความละเอียดสูงสุด 1/1000 เต็มสเกล

  3. ตัวเลือกสัญญาณเอาท์พุต

     - สัญญาณสวิตช์: เอาต์พุตทรานซิสเตอร์แบบเปิดสะสม NPN / PNP 2 ช่อง (OUT1 & OUT2)

     - สัญญาณอะนาล็อก (อุปกรณ์เสริม): เอาต์พุตแรงดันไฟฟ้า 1 ~ 5V หรือเอาต์พุตกระแส 4 ~ 20mA

  4. แหล่งจ่ายไฟ: 12 ~ 24 VDC ± 10% ช่วงแรงดันไฟฟ้ากว้าง

  5. ทนแรงดันเกินความจุ

  6. ZSE30A / ZSE30AF: 500 กิโลปาสคาล

  7. รุ่นแรงดันบวก ISE30A: 1.5 MPa

  8. ระดับการป้องกัน: กันฝุ่น IP40

  9. อุณหภูมิในการทำงาน: 0 ~ 50 ℃

  10. ฟังก์ชั่นพิเศษ: การคัดลอกพารามิเตอร์เพียงคลิกเดียว การตั้งค่าการคัดลอกจาก 1 หน่วยหลักไปจนถึงหน่วยทาสสูงสุด 10 หน่วย หลีกเลี่ยงข้อผิดพลาดในการตั้งค่าพารามิเตอร์ได้อย่างมีประสิทธิภาพในระหว่างการดีบักอุปกรณ์แบบแบตช์

กฎการตั้งชื่อโมเดลให้สมบูรณ์

  ตัวอย่างโมเดล: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: ตัวระบุประเภทแรงดันซีรีส์

     -- 01: ข้อกำหนดเธรดพอร์ต = เธรดภายใน M5 (R1/8)

     -- N / P: สลับประเภททรานซิสเตอร์เอาท์พุท

        N = ตัวสะสมแบบเปิด NPN; P = PNP เปิดวงจรขาคอลเลคเตอร์

     - M / C / D: คำจำกัดความการรวมเอาต์พุต

        M = 2 ช่องสัญญาณเอาต์พุตสวิตช์อิสระเท่านั้น

        C = 1 ช่องสวิตช์ + เอาต์พุตแรงดันไฟฟ้าแบบอะนาล็อก 1 ~ 5V

        D = 1 ช่องสวิตช์ + เอาต์พุตกระแสอนาล็อก 4 ~ 20mA

ลอจิกจอแสดงผล LCD สองสี

     - แสงพื้นหลังสีเขียว: แรงดันจริงภายในช่วงการทำงานปกติที่ผู้ใช้ตั้งไว้ล่วงหน้า

     - ไฟพื้นหลังสีแดง: แรงดันเกินเกณฑ์การแจ้งเตือนบน / ล่าง (เตือนแรงดันเกิน / แรงดันต่ำ)

     - โหมดการแสดงผลที่ปรับได้ 4 โหมด: รองรับตรรกะมาตรฐาน (สีเขียวปกติ, สีแดงผิดปกติ) หรือตรรกะการสลับสีย้อนกลับตามที่ต้องการ

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

  1. กระบอกลมและวงจรหนีบชิ้นงาน

     ตั้งค่าเกณฑ์ความดันหนีบ 0.5 ~ 0.7MPa; จะส่งสัญญาณเตือนสีแดงเมื่อความดันลดลงต่ำกว่าขีดจำกัดล่าง เพื่อป้องกันไม่ให้ชิ้นงานคลายตัวระหว่างการประมวลผล

  2. สถานีจัดการการดูดสุญญากาศ (รุ่นเฉพาะด้านสุญญากาศ ZSE30A)

     ตั้งค่าเกณฑ์การดูดซับที่เชื่อถือได้ ≤ -80kPa; ส่งสัญญาณแจ้งเตือนทันทีหากระดับสุญญากาศลดลง เพื่อหลีกเลี่ยงไม่ให้ชิ้นงานหล่นระหว่างการถ่ายโอน

การเปรียบเทียบประสิทธิภาพเทียบกับสวิตช์แรงดันเชิงกลทั่วไป

คู่มือการเลือกทีละขั้นตอน

     -- สุญญากาศอย่างเดียวหรือสุญญากาศผสม + แรงดันบวกไมโคร → เลือกรุ่นแรงดันผสมสากล ZSE30AF

     -- วงจรนิวแมติกส์ทั่วไปมาตรฐาน (การจ่ายอากาศ 0.4~0.7MPa) → รุ่นยอดนิยม ISE30A-01-N-M

     -- ต้องการการรวบรวมข้อมูลแรงดันต่อเนื่องแบบเรียลไทม์โดย PLC → เลือกตัวแปรเอาท์พุตอะนาล็อก C (แรงดันไฟฟ้า 1~5V) หรือ D (กระแสไฟฟ้า 4~20mA)

สรุปประโยคเดียว

     สวิตช์ดิจิตอลแบบสุญญากาศ SOLH ZSE30A, แบบผสม ZSE30AF และ ISE30A มีจอ LCD สองสีความแม่นยำสูง ±0.2%FS, สวิตช์ NPN/PNP 2 ช่องสัญญาณ + เอาต์พุตอะนาล็อกเสริม 1~5V/4~20mA พร้อมการคัดลอกพารามิเตอร์แบบกลุ่มในคลิกเดียว ซึ่งใช้กันอย่างแพร่หลายสำหรับแรงดันแคลมป์และการตรวจสอบและแจ้งเตือนการดูดสูญญากาศในอุปกรณ์นิวแมติกอัตโนมัติ
