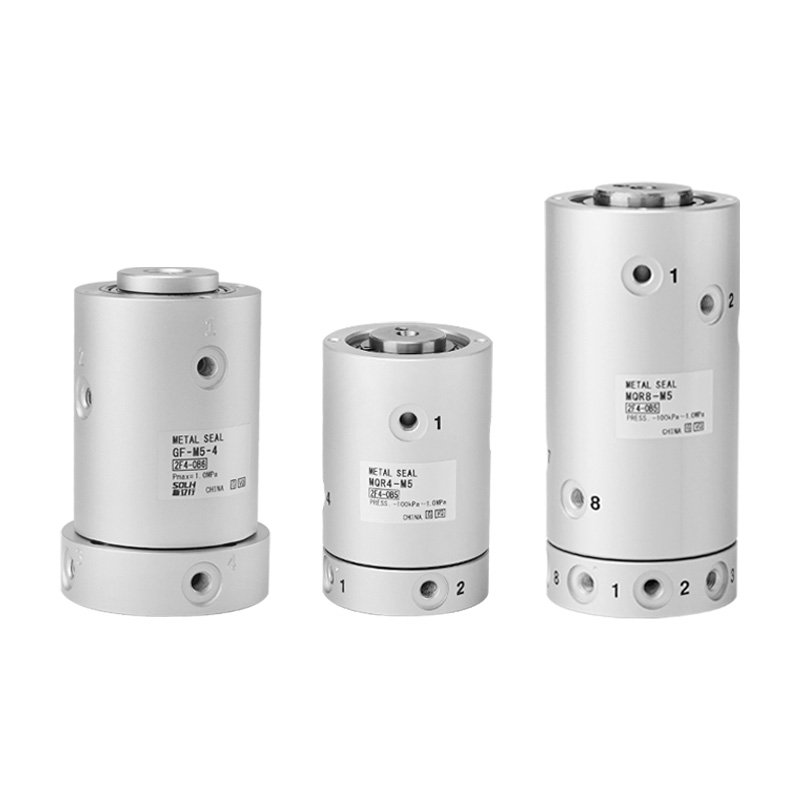

MQR ซีรีส์ ซีลช่องว่างแรงบิดต่ำ สหภาพโรตารี (SOLH)

ยี่ห้อ: SOLH โดย Richge Technology

การวางตำแหน่งผลิตภัณฑ์

     ซีรี่ส์ MQR เป็นข้อต่อแบบหมุนหลายช่องซึ่งใช้การปิดผนึกช่องว่างแบบไม่สัมผัสโลหะพร้อมแรงบิดการหมุนต่ำเป็นพิเศษ พัฒนาขึ้นเป็นพิเศษสำหรับชิ้นส่วนที่หมุนอย่างต่อเนื่อง รวมถึงข้อต่อหุ่นยนต์ โต๊ะหมุน และเพลาหมุนเพื่อส่งอากาศอัดและสุญญากาศ ช่วยหลีกเลี่ยงการบิดของท่อโดยสิ้นเชิง มีการหมุนที่ราบรื่นเป็นพิเศษและอายุการใช้งานยาวนานเป็นพิเศษสำหรับระบบโรตารีนิวแมติกส์แบบอัตโนมัติ

ข้อดีของผลิตภัณฑ์หลัก

     -- แรงบิดในการหมุนต่ำเป็นพิเศษ: เพียง 0.003~0.50 N·m ทำให้มีภาระพิเศษเพียงเล็กน้อยในการขับเคลื่อนเซอร์โว/มอเตอร์

     - การปิดผนึกแบบไม่สัมผัสช่องว่างโลหะ: ไม่มีแหวนซีลยางไม่ติดหรือติดขัด เริ่มต้นได้อย่างราบรื่นแม้หลังจากการจัดเก็บแบบคงที่ในระยะยาว

     - วงจรอากาศหลายช่องสัญญาณอิสระ: ตัวเลือก 1/2/4/8/12/16 ทางโดยไม่มีการรั่วไหลข้ามระหว่างแต่ละวงจร

     -- อายุการใช้งานที่ยาวนานเป็นพิเศษ: รอบการหมุนสูงสุด 1 พันล้านรอบ การออกแบบที่ไม่ต้องบำรุงรักษาอย่างเต็มที่

     - การหมุนแบบสองทิศทางและความจุความเร็วสูง: ความเร็วในการหมุนสูงสุดถึง 3000 รอบต่อนาที เหมาะสำหรับอุปกรณ์จัดทำดัชนีแบบหมุนความเร็วสูง

     -- รองรับสุญญากาศคู่และแรงดันบวก: ช่วงแรงดันใช้งาน -100kPa ~ 1.0MPa ใช้ได้กับทั้งระบบดูดสุญญากาศและลูปจ่ายอากาศมาตรฐาน

ข้อมูลจำเพาะทางเทคนิคมาตรฐานสากล

     - ของไหลที่ใช้บังคับ: อากาศอัด, ก๊าซเฉื่อย

     -- ช่วงแรงดันใช้งาน: -100kPa ~ 1.0MPa

     - อุณหภูมิแวดล้อมและปานกลาง: -10 ~ 80 ℃

     - ประเภทการปิดผนึก: โครงสร้างซีลช่องว่างโลหะแบบไม่สัมผัส

     - โครงสร้างรองรับ: รองรับตลับลูกปืนคู่

     - เธรดพอร์ต: M5 × 0.8 (ตัวเลือกเธรดภายใน / ภายนอก)

     -- ข้อกำหนดในการหล่อลื่น: ไม่ต้องหล่อลื่น ไม่จำเป็นต้องเติมน้ำมันตามปกติ

ตารางอ้างอิงด่วนของพารามิเตอร์โมเดล

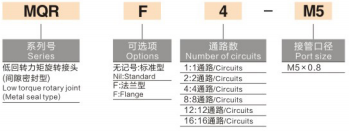

ตัวอย่างกฎการตั้งชื่อโมเดล

     -- MQR4-M5: 4 ข้อความอิสระ พอร์ตเธรด M5 มาตรฐาน

     -- MQR8-M5: 8 ข้อความอิสระ, พอร์ตเธรด M5 มาตรฐาน

     -- MQR16-M5: 16 ข้อความอิสระ พอร์ตเธรด M5 มาตรฐาน

สถานการณ์การใช้งานทั่วไป

     -- การจ่ายอากาศแบบนิวแมติกสำหรับข้อต่อแขนหุ่นยนต์อุตสาหกรรมและเพลาหมุน

     -- โต๊ะกำหนดดัชนีโรตารี กระบอกหมุน และอุปกรณ์อัตโนมัติของแท่นหมุน

     -- ลูปการจ่ายอากาศแบบหมุนอย่างต่อเนื่องบนสถานีแปรรูปอัตโนมัติ

     -- กลไกการดูดซับสุญญากาศแบบหมุนสำหรับถ้วยดูดและจิ๊กจับยึด

     -- วงจรโรตารีนิวแมติกสำหรับเครื่องจักรบรรจุภัณฑ์ การพิมพ์ และการผลิตอิเล็กทรอนิกส์

แนวทางการติดตั้งคีย์

     -- แก้ไขตัวเรือนที่อยู่นิ่ง ขับเคลื่อนด้านที่หมุนผ่านแผ่นเชื่อมต่อ

     -- แนะนำให้ใช้ชุดข้อต่อแบบยืดหยุ่นเพื่อลดภาระออฟเซ็ตในแนวรัศมี

     - สหภาพโรตารีไม่สามารถรับแรงในแนวรัศมีหรือแนวแกนขนาดใหญ่ได้ มันใช้สำหรับการส่งข้อมูลระดับกลางเท่านั้น

     - รูปแบบพอร์ตที่จัดเรียงแบบเกลียวช่วยลดความยุ่งยากในการกำหนดเส้นทางท่อและป้องกันการพันท่อระหว่างการหมุน

สรุปประโยคเดียว

     สหภาพโรตารีซีลช่องว่างโลหะหลายช่อง SOLH MQR มีแรงบิดหมุนต่ำเป็นพิเศษ อายุการใช้งาน 1 พันล้านรอบที่ไม่ต้องบำรุงรักษา ความเข้ากันได้ของแรงดันบวกแบบสุญญากาศคู่ และช่องอากาศอิสระ 1~16 ที่เป็นอุปกรณ์เสริม ส่วนประกอบจ่ายอากาศป้องกันการบิดของท่อในอุดมคติสำหรับข้อต่อหุ่นยนต์ และอุปกรณ์อัตโนมัติแบบหมุนความเร็วสูงทั้งหมด
