วาล์วมือหมุนแบบแมนนวล 4 ทิศทาง 90° ซีรีส์ SOLH VH ซีรีส์ SOLH สลับวงจรอากาศด้วยมือจับแบบหมุน พร้อมฟังก์ชันเสริมส่วนกลางสามตำแหน่ง: ปิดตรงกลาง 3 ตำแหน่ง, ไอเสียตรงกลาง 3 ตำแหน่ง และแบบ 2 ตำแหน่ง ใช้ซีลแกนหมุนที่มีความแม่นยำเพื่อการรั่วซึมภายในต่ำเป็นพิเศษ ประกอบด้วยตัวโลหะผสมสังกะสี / อะลูมิเนียมหล่อขึ้นรูป และอายุการใช้งานยาวนานโดยไม่ต้องหล่อลื่น พร้อมระบบล็อคตำแหน่งทางกลในตัวเพื่อหลีกเลี่ยงการทำงานโดยไม่ตั้งใจ รองรับโครงร่างการวางท่อพอร์ตด้านข้างและพอร์ตด้านล่าง สำหรับการติดตั้งแบบฝังแผงหรือการยึดตัวถังโดยตรง ด้วยขนาดพอร์ตตั้งแต่ Rc1/4" ถึง 1" และแรงดันใช้งานสูงสุด 0.7~1.0MPa รุ่นปิดตรงกลางจะรักษาแรงดันในการหนีบกระบอกสูบในระหว่างการปิดเครื่อง ในขณะที่ไอเสียตรงกลางจะปล่อยแรงดันออกจนสุดเพื่อการบำรุงรักษาที่ปลอดภัย ใช้กันอย่างแพร่หลายสำหรับการย้อนกลับของกระบอกสูบแบบแมนนวล การว่าจ้างอุปกรณ์ระบายอากาศ การแยกแหล่งอากาศฉุกเฉิน การทำงานแบบแมนนวลด้วยเครื่องจักรกึ่งอัตโนมัติ และม้านั่งทดสอบการสอนแบบนิวแมติก

SOLH VM1 (VM100) วาล์วก้านวาล์วแบบกลไกขนาดเล็ก 2/3 พอร์ต สามารถใช้แทนกันได้อย่างสมบูรณ์กับรุ่น SMC ที่เทียบเท่ากัน ใช้โครงสร้างการซีลก้านกระทุ้งขนาดกะทัดรัดที่เชื่อถือได้ โดยมีความกว้าง 11 มม. แคบเป็นพิเศษ และน้ำหนักเพียง 60 กรัม เพื่อการติดตั้งซ้อนแบบฝังและหนาแน่นภายในเครื่องจักรได้ง่าย แรงดันใช้งานอยู่ในช่วงตั้งแต่ -100kPa สุญญากาศ จนถึงแรงดันบวก 1.0MPa ด้วยการออกแบบที่ไม่ต้องหล่อลื่น มีความแน่นเป็นเลิศ และต้านทานฝุ่นได้ดี มีตัวเลือกเธรดหลายแบบ รวมถึง M5, Rc1/8, NPT1/8 และ G1/8 ซึ่งรองรับพอร์ตด้านข้างและโครงร่างการวางท่อของพอร์ตด้านล่าง มีหัวแอคชูเอเตอร์แบบเปลี่ยนได้ครบชุดให้เลือก: ลูกสูบมาตรฐาน/สั้น, คันโยกลูกกลิ้งป้องกันการเด้งกลับแบบตรง/สั้น/ทางเดียว, ปุ่มกดแบน, ปุ่มหยุดฉุกเฉินรูปเห็ดสีเหลือง, ปุ่มแสดงสถานะสีเขียว, คันโยกบานพับ และปุ่มหมุนแบบล็อคได้ พร้อมด้วยตัวเลือก NC/NO 2 พอร์ตและ 3 พอร์ตที่สมบูรณ์ ใช้กันอย่างแพร่หลายสำหรับการตรวจจับขีดจำกัดจังหวะกระบอกสูบ การทดสอบการเขย่าเบา ๆ ด้วยตนเอง อินเตอร์ล็อคฉุกเฉินด้านความปลอดภัย การสลับอากาศของฟิกซ์เจอร์จิ๊กขนาดเล็ก และวงจรทริกเกอร์สุญญากาศ โดยทำหน้าที่เป็นทริกเกอร์สัญญาณลมเชิงกลสากลสำหรับอุปกรณ์อัตโนมัติขนาดกะทัดรัด

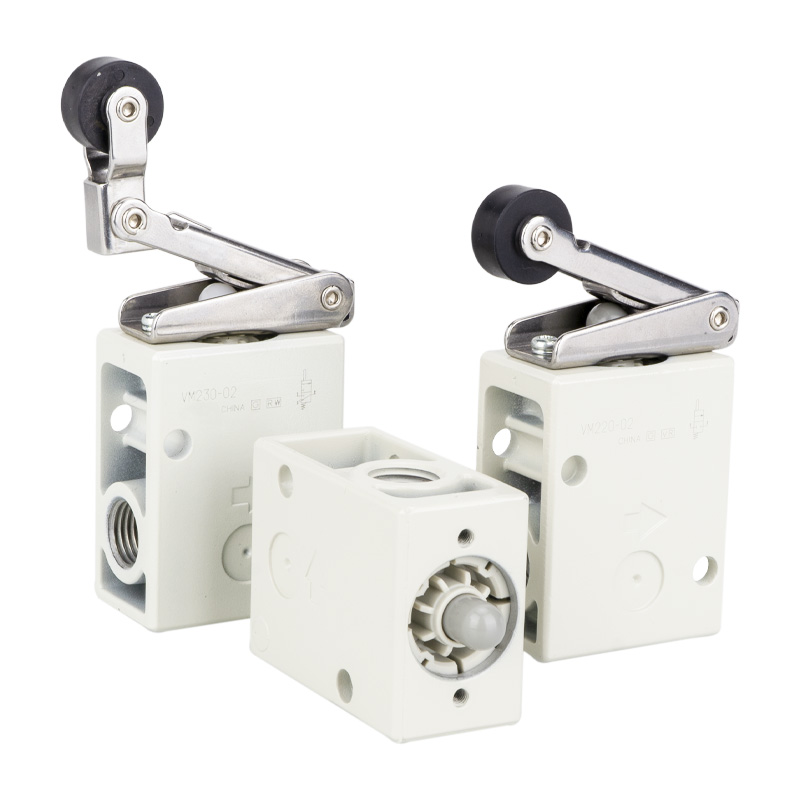

ก้านวาล์วกลขนาดกลาง SOLH VM2 (VM200) สามารถใช้แทนกันได้อย่างสมบูรณ์กับรุ่น SMC ที่ตรงกัน โดดเด่นด้วยโครงสร้างก้านขนาดกลางที่มีค่าสัมประสิทธิ์การไหล Cv=0.87 ความสามารถในการไหลสูงกว่าซีรีส์ mini VM1 ประมาณ 8 เท่า พร้อมด้วยพอร์ต Rc1/4 มาตรฐานและเธรด NPT/G1/4 ที่เป็นอุปกรณ์เสริม ทำงานภายใต้ 0~1.0MPa และเข้ากันไม่ได้กับสุญญากาศ โดยใช้ซีลก้านที่ทนทานต่อการสึกหรอและตัวเครื่องเป็นโลหะที่ทนทาน มีเค้าโครงการวางท่อด้านข้างและพอร์ตด้านล่าง รองรับโดยกลุ่มผลิตภัณฑ์แอคชูเอเตอร์ที่เปลี่ยนได้ทั้งหมด: ลูกกลิ้ง POM มาตรฐาน / คันโยกลูกกลิ้งเหล็กชุบแข็งที่ทนต่อการขัดถู ลูกกลิ้งป้องกันการเด้งกลับทางเดียว ลูกสูบตรง ปุ่มกดแบน หัวหยุดฉุกเฉินเห็ดสีเหลือง ปุ่มตัวบ่งชี้สีเขียว และปุ่มบานพับแบบล็อคได้ รุ่นลูกกลิ้งเหล็กชุบแข็งเหมาะกับสายการผลิตที่มีการสึกหรอสูงสำหรับงานหนัก ใช้กันอย่างแพร่หลายสำหรับการตรวจจับขีดจำกัดจังหวะของกระบอกสูบและโต๊ะสไลด์ การทดสอบการเดินเครื่องเขย่าเบา ๆ ของอุปกรณ์ การสลับอากาศของจิ๊ก และการเชื่อมต่อฉุกเฉินด้านความปลอดภัย โดยทำหน้าที่เป็นวาล์วกระตุ้นอากาศเชิงกลกระแสหลักสำหรับบรรจุภัณฑ์ สิ่งทอ การพิมพ์ และสายการผลิตระบบอัตโนมัติทั่วไป

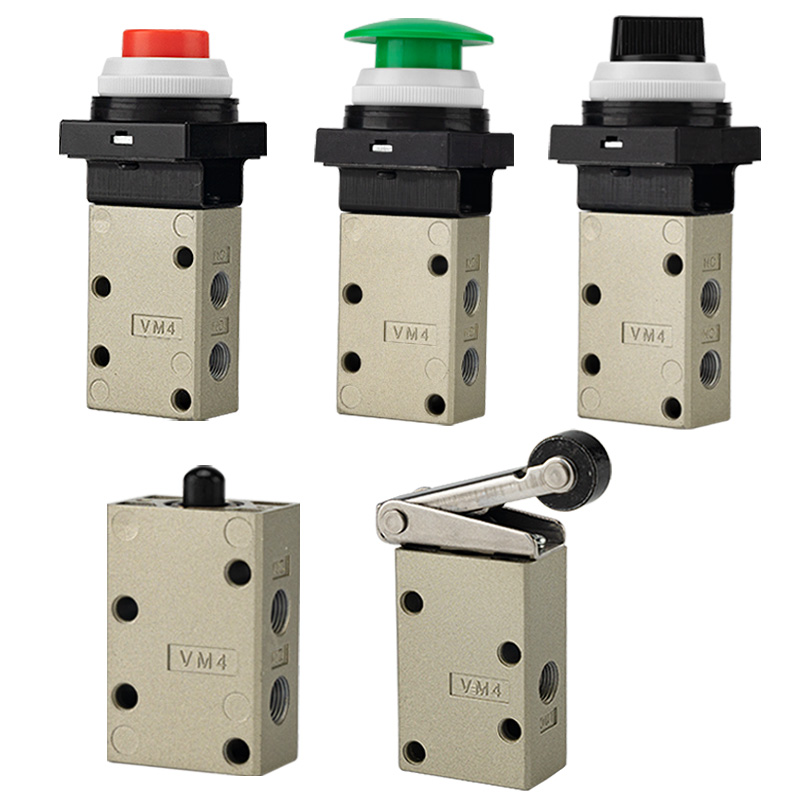

วาล์วกลไกก้านสูบขนาดกลาง 3 พอร์ต SOLH VM4 (VM400) สามารถใช้แทนกันได้อย่างสมบูรณ์กับรุ่น SMC ที่เทียบเท่า ซึ่งวางตำแหน่งระหว่างมินิ VM1 และซีรีส์ VM2 การไหลสูง ข้อได้เปรียบหลักอยู่ที่ความเข้ากันได้กับช่วงแรงดันเต็มตั้งแต่ -100kPa ในสุญญากาศไปจนถึงแรงดันบวก 1.0MPa ซึ่งเป็นฟีเจอร์ที่ไม่มีใน VM2 ใช้พอร์ต Rc1/8 มาตรฐานพร้อมเธรด NPT/G1/8 ที่เป็นอุปกรณ์เสริมและความสามารถในการไหล Cv=0.38 รองรับเค้าโครงการวางท่อพอร์ตด้านข้างและด้านล่าง สร้างด้วยตัวเครื่องโลหะที่แข็งแกร่ง ทนทานต่อแรงกระแทกและการสั่นสะเทือนหนักถึง 1000 ม./วินาที เหมาะสำหรับสายการผลิตที่ใช้งานหนักหนัก พร้อมซีลก้านที่ไม่ต้องหล่อลื่นและกันฝุ่นเพื่ออายุการใช้งานที่ยาวนาน มีแอคชูเอเตอร์แบบเปลี่ยนได้ครบชุดมาให้: คันโยกลูกกลิ้งเหล็กป้องกันการสึกกร่อนแบบมาตรฐาน / แข็ง, ลูกกลิ้งป้องกันการเด้งกลับทางเดียว, ลูกสูบตรง, ปุ่มหยุดฉุกเฉินเห็ดหลากสี, ปุ่มหมุน 2/3 ตำแหน่ง, ปุ่มกดแบบล็อคได้ และคันโยกบานพับสลับ ใช้กันอย่างแพร่หลายในการตรวจจับขีดจำกัดจังหวะของกระบอกสูบและโต๊ะสไลด์ วงจรดูดซับ/ปล่อยสุญญากาศ การทดสอบการใช้งานเขย่าเบา ๆ ของอุปกรณ์ อินเตอร์ล็อคฉุกเฉินความปลอดภัยของเครื่องจักร และการสลับฟิกซ์เจอร์จิ๊ก เป็นวาล์วทริกเกอร์เชิงกลขนาดกลางในอุดมคติสำหรับสภาพการทำงานที่ต้องการความเข้ากันได้ของสุญญากาศและต้านทานแรงกระแทกที่แข็งแกร่ง

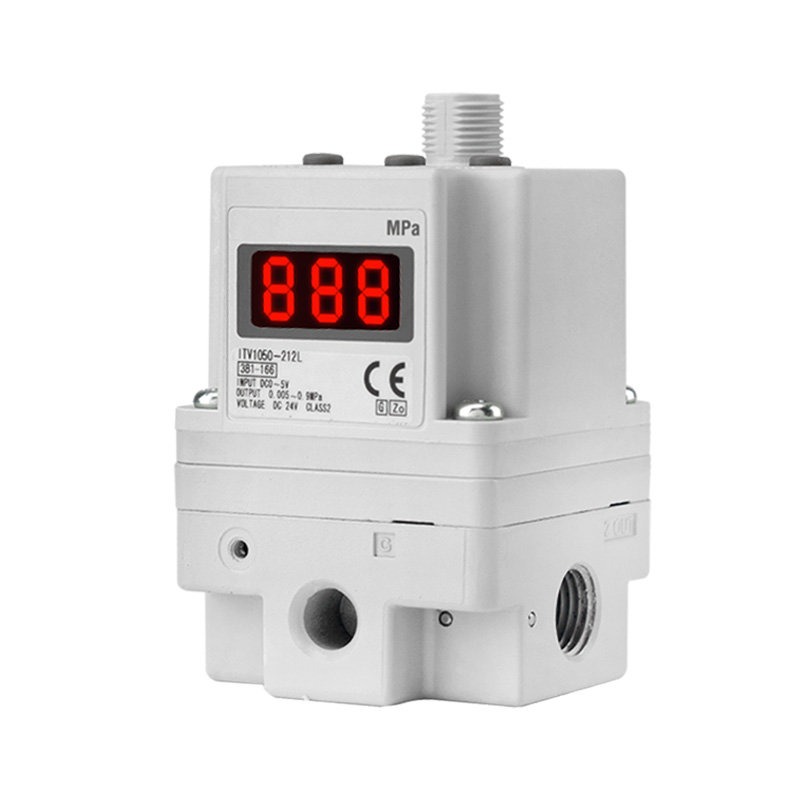

วาล์วสัดส่วนอิเล็กโทรนิวแมติกการไหลสูงของ SOLH ITV สามารถใช้แทนกันได้อย่างสมบูรณ์กับรุ่น SMC ที่เทียบเท่ากัน ใช้ระบบตอบรับแรงดันแบบวงปิด โดยยอมรับแรงดันไฟฟ้า DC0–10V, สัญญาณอะนาล็อกปัจจุบัน 4–20mA และการสื่อสารฟิลด์บัสเสริม รวมถึง CC-Link, PROFINET, EtherNet/IP เพื่อให้บรรลุการควบคุมแรงดันอากาศระยะไกลแบบไม่มีขั้นตอนที่มีความแม่นยำสูง พร้อมความแม่นยำในการควบคุม ±1% FS และการป้องกันฝุ่นและน้ำกระเซ็นระดับ IP65 ซีรีส์ 3 รุ่นครอบคลุมช่วงการไหลที่แตกต่างกัน: ITV1100 สำหรับการไหลต่ำระดับไมโคร, ITV2100 สำหรับการไหลปานกลางสากล และ ITV3100 สำหรับการไหลสูงมาก สูงถึง 4,400 ลิตร/นาที ANR พร้อมแรงดันที่ปรับได้ตั้งแต่ 0.005 ถึง 0.9 MPa รองรับเธรด Rc/NPT/G และข้อต่อแบบกดเข้า จอแสดงผลดิจิตอล LED ในตัว และสัญญาณเตือนการวินิจฉัยตนเองภายใต้แหล่งจ่ายไฟ DC24V ต่ำ ใช้กันอย่างแพร่หลายสำหรับการกระตุ้นกระบอกสูบขนาดใหญ่ การควบคุมแรงตึงคงที่ของฟิล์มและสายไฟ กระบวนการเซมิคอนดักเตอร์และความแม่นยำเชิงแสง การจ่ายและการเคลือบอัตโนมัติ การสลับแรงดันแบบหลายขั้นตอนสำหรับอุปกรณ์เชื่อมและโลดโผน แทนที่ตัวควบคุมแบบแมนนวลหลายตัวเพื่อให้เกิดการควบคุมแรงดันแบบรวมศูนย์แบบดิจิทัลในสายการผลิตอัตโนมัติ

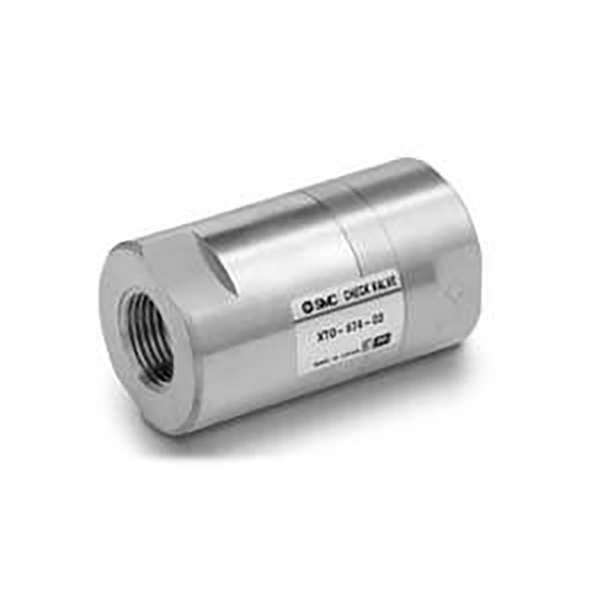

เช็ควาล์วอินไลน์ SOLH XTO674 และ INA14 ใช้แพลตฟอร์มโครงสร้างเดียวกันโดยมีแรงดันการแตกร้าวต่ำเป็นพิเศษ 0.01MPa เข้ากันได้กับทั้งอากาศอัดและน้ำสะอาด เพื่อป้องกันการไหลย้อนกลับในท่อของเหลวสุญญากาศและแรงดันต่ำ XTO674 เป็นรุ่นไครโอเจนิคทองเหลืองทั้งหมดที่ทำงานได้ถึง -30°C; ซีรีส์มาตรฐาน INA14 มีตัวเครื่องเป็นทองเหลืองหรือสแตนเลส SUS304 พร้อมด้วยซีล NBR มาตรฐาน พร้อมด้วยตัวเลือกซีล FKM ที่ทนทานต่อน้ำมันและอุณหภูมิสูง และซีล CR ทนทุกสภาพอากาศ การออกแบบเกลียวอินไลน์ขนาดกะทัดรัดพร้อมเครื่องหมายลูกศรการไหลสามารถติดตั้งได้โดยตรงในท่อโดยไม่ต้องมีฉากยึดเพิ่มเติม ป้องกันการสูญเสียสุญญากาศและการไหลเวียนของอากาศย้อนกลับได้อย่างมีประสิทธิภาพเมื่อติดตั้งระหว่างเครื่องกำเนิดสุญญากาศและถ้วยดูด ทั้งสองซีรีส์มีขนาดโดยรวมและขนาดเกลียวที่เหมือนกันสำหรับการแลกเปลี่ยนสนามโดยตรงโดยไม่ต้องดัดแปลงท่อ ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์แช่แข็ง สายการผลิตสูญญากาศ วงจรของไหลอุณหภูมิสูงที่ทนต่อการกัดกร่อน และท่อส่งน้ำและนิวแมติกทั่วไปสำหรับการรักษาแรงดันทางเดียวและการป้องกันการไหลย้อนกลับ

SOLH HLH กระบอกสไลด์เชิงเส้นราง L ด้านบางพิเศษใช้รางนำบอลหมุนวนด้านเดียวในตัวพร้อมตัวเครื่องทรงเตี้ยเพรียวบางเพื่อประหยัดพื้นที่ในการติดตั้ง สไลด์นิวแมติกสองทางสำหรับการวางตำแหน่งที่แม่นยำในการรับน้ำหนักเบา ขนาดรูเจาะมีตั้งแต่ 6, 10, 16 ถึง 20 มม. โดยมีระยะชักมาตรฐาน 5–60 มม. แรงดันใช้งาน 0.15~0.7 MPa และอุณหภูมิในการทำงานตั้งแต่ -20°C ถึง 70°C ตัวกระบอกสูบมีรูต๊าปเกลียวสำหรับติดตั้ง 4 ทิศทางและช่องอากาศ 3 ด้านเพื่อการวางท่อที่ยืดหยุ่น แคร่เลื่อนมีการติดตั้งรูเกลียวแบบฟิกซ์เจอร์และรูหมุดสำหรับวางตำแหน่งบนพื้นผิวด้านบนและด้านหน้า วงแหวนแม่เหล็กในตัวเป็นอุปกรณ์มาตรฐาน โดยมีช่องด้านข้างสองช่องสำหรับติดตั้งสวิตช์กกแม่เหล็ก ข้อต่อแบบลอยระหว่างก้านลูกสูบและตัวกั้นช่วยลดภาระด้านข้าง และรับประกันความตรงที่ดีเยี่ยมและความแม่นยำในการป้องกันการหมุน เมื่อเปรียบเทียบกับซีรีส์ HLQ แบบรางคู่ HLH มีโครงร่างที่เพรียวบางกว่าสำหรับพื้นที่แคบที่จำกัด ซึ่งใช้กันอย่างแพร่หลายในจิ๊กตรวจสอบขนาดเล็กของ 3C และเซมิคอนดักเตอร์ หน่วยจับยึดแบบกดสำหรับงานเบา และกลไกการกำหนดตำแหน่งแบบลูกสูบภายในเครื่องจักรอัตโนมัติขนาดกะทัดรัด

กระบอกสูบแบบสไลด์เพลาคู่ SOLH HLQ / HLQL ใช้ระบบนำเชิงเส้นตรงแบบลูกบอลหมุนเวียน ซึ่งรวมถึงรุ่นมาตรฐาน HLQ ขนาดกะทัดรัดที่มีกระบอกสูบติดตั้งด้านข้างและรุ่น HLQL แบบสมมาตรที่แข็งแกร่งเป็นพิเศษ ขนาดเจาะมีตั้งแต่ 6 ถึง 25 มม. พร้อมระยะชัก 10–150 มม. การออกแบบก้านลูกสูบคู่ขนานให้แรงขับที่แข็งแกร่งและประสิทธิภาพการป้องกันแรงบิดและการป้องกันการหมุนที่ยอดเยี่ยม ข้อต่อลอยในตัวระหว่างลูกสูบและตัวเลื่อนจะชดเชยภาระด้านข้างที่ผิดปกติ ฐานมีรูต๊าปเกลียวสำหรับติดตั้ง 3 ทิศทาง ในขณะที่แคร่เลื่อนมีรูยึดสำหรับติดตั้งหลายพื้นผิวและหมุดกำหนดตำแหน่ง ช่องด้านข้างสำหรับสวิตช์กกแม่เหล็กและแม่เหล็กในตัวมาเป็นอุปกรณ์มาตรฐาน มีตัวเลือกบัฟเฟอร์ให้เลือกหลายแบบ: บัฟเฟอร์ลมแบบปรับได้คู่/เดี่ยว โช้คอัพไฮดรอลิก และบล็อกหยุดภายนอกเพื่อการกลับตัวที่ราบรื่นและความแม่นยำในการกำหนดตำแหน่งซ้ำสูง HLQ เหมาะกับโหลดขนาดกลางถึงเล็กที่มีพื้นที่จำกัด ในขณะที่ HLQL แบบสมมาตรรองรับโหลดหนักและออฟเซ็ตเยื้องศูนย์ที่รุนแรง ใช้กันอย่างแพร่หลายสำหรับการถ่ายโอนอัตโนมัติ การหนีบที่แม่นยำ และการวางตำแหน่งเชิงเส้นใน 3C อุปกรณ์ประกอบเซมิคอนดักเตอร์และการทดสอบ

กระบอกสูบแบบสไลด์เพลาคู่ SOLH HLS / HLSL ใช้รางลูกกลิ้งแบบหน้าสัมผัสเส้น ซึ่งให้ความแข็งแกร่งที่สูงกว่ามาก ความแม่นยำในการวางตำแหน่งซ้ำ และความต้านทานต่อการโหลดที่ผิดปกติกว่ารุ่นรางลูกกลิ้ง HLQ มีให้เลือกสองรุ่น: HLS มาตรฐานพร้อมกระบอกสูบขนาดกะทัดรัดติดตั้งด้านข้างสำหรับโหลดขนาดกลางถึงขนาดเล็กโดยไม่มีออฟเซ็ตที่รุนแรง; HLSL แบบสมมาตรพร้อมกระบอกสูบที่อยู่ตรงกลางและลูกกลิ้งคู่ขนานสำหรับงานหนัก แรงบิดเยื้องศูนย์ขนาดใหญ่ และความต้องการที่แม่นยำเป็นพิเศษ ขนาดเจาะครอบคลุม 6–25 มม. และช่วงชัก 10–150 มม. ก้านลูกสูบคู่ให้แรงขับที่ทรงพลังและประสิทธิภาพการป้องกันแรงบิด ในขณะที่ข้อต่อแบบลอยในตัวช่วยลดความเครียดจากการโก่งตัวด้านข้าง ฐานรองรับรูยึด 3 ทิศทาง แคร่เลื่อนจะสงวนเกลียวและหมุดยึดตำแหน่งหลายพื้นผิว และวงแหวนแม่เหล็กพร้อมช่องเซ็นเซอร์มาเป็นมาตรฐาน บัฟเฟอร์อากาศแบบปรับได้ โช้คอัพไฮดรอลิก และตัวหยุดกลไกภายนอกเป็นอุปกรณ์เสริม อุณหภูมิในการทำงานอยู่ระหว่าง -20°C ถึง 70°C ใช้กันอย่างแพร่หลายในเซมิคอนดักเตอร์ ระบบอัตโนมัติทางการแพทย์ จิ๊กเครื่องมือกล และสถานีกำหนดตำแหน่งการถ่ายโอนและหนีบที่มีความแม่นยำสูงพิเศษสำหรับงานหนักอื่นๆ
