RB RBQ Series โช้คอัพไฮดรอลิกแบบปรับไม่ได้

SOLH RB Series โช้คอัพไฮดรอลิกแบบปรับไม่ได้ | ยางกันกระแทกทดแทนมาตรฐาน SMC

ยี่ห้อ: SOLH โดย Richge Technology | SMC RB โช้คอัพไฮดรอลิกปากคงที่เทียบเท่า

1. ภาพรวมผลิตภัณฑ์

  SOLH RB series คือโช้คอัพไฮดรอลิกที่ไม่สามารถปรับได้ ตามมาตรฐาน SMC โดยจะแปลงพลังงานจลน์ของการกระแทกเป็นพลังงานความร้อนผ่านโครงสร้างการควบคุมที่มีรูพรุนภายใน ไม่ต้องปรับแต่งใดๆ พร้อมติดตั้งโดยตรง ใช้กันอย่างแพร่หลายสำหรับการบัฟเฟอร์ปลายจังหวะ การลดเสียงรบกวน และการป้องกันการชนกันของกระบอกลม สไลด์เชิงเส้น และกลไกแบบหมุน

2. คุณสมบัติหลัก

     • ไม่จำเป็นต้องปรับเปลี่ยน: การควบคุมปริมาณแบบหลายขั้นตอนในตัว ประสิทธิภาพที่เสถียรตั้งแต่โหลดเบาความเร็วต่ำไปจนถึงโหลดหนักความเร็วสูงหลังการติดตั้งเพียงครั้งเดียว

     • การออกแบบที่กะทัดรัด: ตัวเครื่องสั้นพร้อมเกลียวยึด ช่วยให้การติดตั้งไม่ตรงแนวถึง ±5° ซึ่งสามารถดูดซับพลังงานสวิงจากแอคชูเอเตอร์แบบหมุนได้

     • ที่อยู่อาศัยแข็ง: สามารถทำหน้าที่เป็นตัวหยุดแบบกลไกโดยไม่มีขีดจำกัดพิเศษเพิ่มเติม สปริงกลับในตัว

     • อายุการใช้งานยาวนาน: โครงสร้างปิดสนิทพร้อมซีลน้ำมันป้องกันฝุ่น ช่วงความเร็วในการกระแทก: 0.05 ~ 5 เมตร/วินาที

3. การจำแนกประเภทย่อยของ SOLH

4. ตารางอ้างอิงโมเดล RB / RBC ยอดนิยม

แบบอย่าง	ด้าย	จังหวะ (มม.)	พลังงานการดูดซึม (J)	แอปพลิเคชั่นที่แนะนำ
RB0604	M6×0.75	4	0.5～0.98	กระบอกไมโคร โต๊ะสไลด์จิ๋ว
RB0805	M8×1.0	5	1.96	Φ6～กระบอกลม Φ12
RB1006	M10×1.0	6	3.92	Φ16～กระบอกลม Φ20
RB1412	M14×1.5	12	19.6	Φ32～กระบอกลม Φ40
RB2015	M20×1.5	15	58.8	Φ50～กระบอกลม Φ63
RB2725	M27×1.5	25	147	Φ80～กระบอกลม Φ125

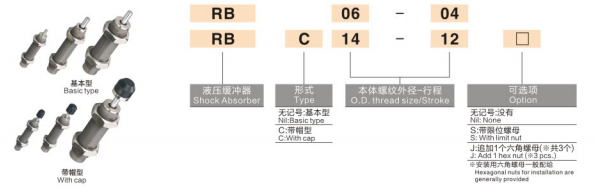

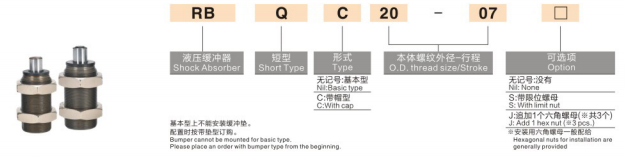

5. กฎการเข้ารหัสโมเดล

  ตัวอย่าง: RB1412
    • อาร์บี = โช้คอัพไฮดรอลิกรุ่นมาตรฐาน
    • 14 = ขนาดเกลียว M14×1.5
    •12 = ระยะชักบัฟเฟอร์ 12 มม

6. แนวทางการคัดเลือก

     • คำนวณพลังงานการดูดซึม: E = ½mv² + แรงขับ × ช่วงชัก เลือกรุ่นที่มีพลังงานพิกัด ≥ ค่าที่คำนวณได้

     • จับคู่จังหวะให้เหมาะสม: จังหวะบัฟเฟอร์ต้องสั้นกว่าระยะเคลื่อนที่ทั้งหมดของกลไกการเคลื่อนที่เพื่อหลีกเลี่ยงการกระแทกจากจุดต่ำสุด

     • ความเร็วกระแทก: ช่วงการทำงานมาตรฐาน 0.05～5 เมตร/วินาที ติดต่อเราสำหรับรุ่นเสริมสำหรับการใช้งานความเร็วสูงพิเศษ

     • การเลือกสภาพแวดล้อม: เลือก RBL สำหรับการตัดของเหลว / สภาพแวดล้อมที่เปียก เลือก RBC พร้อมฝาปิดสำหรับสภาพฝุ่นหนัก

     • ขีดจำกัดความไม่ตรงแนว: มุมประหลาดสูงสุดที่อนุญาต ≤5° ติดตั้งข้อต่อแบบลอยหากการวางแนวไม่ตรงเกินค่านี้

7. การติดตั้งและข้อควรระวัง

     • ใช้ล็อคเกอร์ล็อคเกลียวแบบไม่ใช้ออกซิเจนจำนวนเล็กน้อยบนเกลียว อย่าใช้เทป PTFE ซึ่งอาจปิดกั้นปากควบคุมปริมาณ

     • มาพร้อมกับน็อตล็อคหกเหลี่ยมสองตัวและน็อตหยุดหนึ่งตัวเพื่อป้องกันการคลายตัว

     • ติดตั้งได้ทั้งแนวนอน แนวตั้ง หรือทุกมุม ก้านลูกสูบต้องหันหน้าไปทางทิศทางการกระแทก

     • อุณหภูมิในการทำงาน: -10 ℃ ~ +80 ℃ หลีกเลี่ยงการแช่แข็งภายใต้อุณหภูมิต่ำ

8. ข้อได้เปรียบในการเปลี่ยน SOLH

   ซีรี่ส์ SOLH RB คัดลอกรหัสโมเดล ขนาด และพารามิเตอร์ประสิทธิภาพ SMC อย่างสมบูรณ์ ทดแทนแดมเปอร์นำเข้าโดยตรงด้วยราคาที่แข่งขันได้และระยะเวลารอคอยสินค้าที่สั้นลง เหมาะสำหรับการลดต้นทุนอุปกรณ์จำนวนมาก
     •RB0805 → เปลี่ยน AC0805
     •RB1412 → เปลี่ยน AC1412
